Гибка проволоки 3d

При двухмерной (2D) гибке проволока деформируется только в одной плоскости. Это позволяет создавать плоские контуры, такие как кольца, рамки или простые крючки. 3D-технология подразумевает пространственное перемещение гибочной головки или вращение самой проволоки вокруг своей оси в процессе подачи. Это дает возможность формировать сложные объемные изделия: пружины со сложными зацепами, каркасы абажуров, автомобильные автокомпоненты и элементы торгового оборудования. В современных станках с ЧПУ за такую сложную операцию отвечает дополнительная координата - ось вращения консоли или подающих роликов. Благодаря этому заготовка может изгибаться в любом направлении под любым углом, не ограничиваясь одной плоскостью. Пространственная гибка позволяет изготавливать монолитные детали со сложной геометрией, которые раньше требовали сварки нескольких отдельных элементов, что значительно повышает прочность и эстетику продукта.

Для автоматизированной гибки на станках с ЧПУ подходит широкий спектр материалов: низкоуглеродистая сталь общего назначения (ГОСТ 3282-74), нержавеющая проволока, оцинкованная, а также пружинная сталь и цветные металлы (медь, алюминий). Выбор зависит от назначения изделия. Низкоуглеродистая проволока обладает отличной пластичностью и легко формуется, что идеально для производства товаров народного потребления и торговых сеток. Пружинная требует более мощного оборудования из-за высокого предела текучести и склонности к наклепу. Важное условие для стабильной работы станка - равномерность диаметра и механических свойств сырья по всей длине бухты. Наличие отклонений в твердости металла может привести к погрешностям в углах изгиба. Профессиональное оборудование легко перестраивается под разные типы проволоки, обеспечивая бережную деформацию без повреждения структуры материала.

Диапазон диаметров обрабатываемой проволоки зависит от класса и мощности конкретного станочного парка. Легкие и средние станки ЧПУ обычно работают с проволокой диаметром от 2 до 6–8 мм. Это наиболее востребованный сегмент для изготовления метизов, крючков, полок и мелких деталей механизмов. Тяжелое промышленное оборудование, такое как усовершенствованные модели Robomac, способно выполнять пространственную гибку прутков диаметром до 16 мм. Работа с толстой проволокой требует значительных усилий прижима и высокомощных сервоприводов, чтобы обеспечить точность геометрии. Вместе с тем для тонкой проволоки (менее 2 мм) важна прецизионная настройка подающих роликов, чтобы она не запуталась и не деформировалась в процессе размотки из бухты. Правильный подбор станка под конкретный диапазон диаметров гарантирует высокую скорость производства и безупречное качество финишных изделий.

Высокая точность в серийном производстве достигается благодаря полной автоматизации процесса и отсутствию человеческого фактора на этапе деформации. Станок с ЧПУ управляется программным обеспечением, которое контролирует подачу, угол поворота и усилие гибки с точностью до долей миллиметра и минут угла. Перед запуском большой партии выполняют калибровку: изготавливают тестовый образец, параметры которого замеряют на соответствие чертежу. Если обнаруживают отклонения, в программу вносят корректировки. В процессе работы станок постоянно отслеживает положение гибочной консоли по заданным координатам. Это позволяет выпускать тысячи абсолютно идентичных деталей, что невозможно при ручном или простом механическом способе. Высокая повторяемость размеров имеет решающее значение для изделий, которые в дальнейшем будут встраиваться в сложные узлы или автоматизированные сборочные линии.

Пружинение - частичный возврат проволоки в исходное состояние после снятия нагрузки, вызванный упругими свойствами металла. Величина этого эффекта зависит от марки стали и диаметра проволоки. Современные станки с ЧПУ оснащены интеллектуальными алгоритмами компенсации этого явления. Система может автоматически измерять сопротивление материала в начале цикла и рассчитывать необходимый угол «перегиба». Например, для получения угла в 90 градусов станок может согнуть проволоку на 93 градуса, учитывая последующий отскок. В более сложных системах датчики контролируют угол гиба непосредственно в момент касания инструмента. Это позволяет исключить влияние неоднородности металла в пределах одной бухты. Правильно настроенная компенсация пружинения гарантирует, что итоговое объемное изделие будет иметь строго заданную геометрию, без перекосов и отклонений. Это особенно важно для производства прецизионных пружин и каркасов.

Автоматическая гибка проволоки с защитными покрытиями возможна и широко применяется при изготовлении торгового оборудования и садового инвентаря. Оцинкованная проволока переносит деформацию без повреждения слоя цинка благодаря его высокой адгезии и пластичности. При работе с проволокой в полимерной (ПВХ) оболочке требуются специальные настройки. Инструмент станка должен иметь идеально гладкие поверхности, а подающие ролики - соответствующий профиль, чтобы не допустить прорезания или отслоения пластика. Скорость гибки в таких случаях может быть снижена для предотвращения перегрева полимера в зоне контакта. Использование 3D-станков позволяет получать готовые изделия из проволоки с покрытием, которые не требуют последующей покраски, что существенно снижает себестоимость продукции. При этом важно следить за отсутствием заусенцев на инструменте, так как любое повреждение покрытия станет очагом коррозии в будущем.

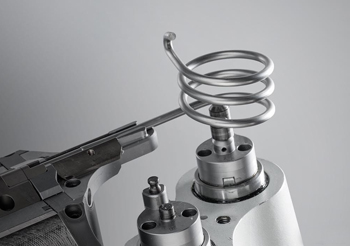

Поворотная гибочная консоль - ключевой узел современных станков, обеспечивающий их уникальные возможности в 3D-гибке. В отличие от простых моделей она может вращаться вокруг подаваемой проволоки на 360 градусов. Это позволяет выполнять гибы в любой плоскости без необходимости поворота всей заготовки, что особенно важно при изготовлении длинных или тяжелых деталей. Консоль оснащена набором инструмента (роликов и пальцев), который адаптируется под нужный радиус. Высокая скорость ее позиционирования по координатам ЧПУ обеспечивает выдающуюся производительность. Благодаря такой конструкции станки могут создавать изделия со сложнейшими пространственными петлями и спиралями за один непрерывный цикл. Всё это делает оборудование такого класса незаменимым для производства высокохудожественных изделий и сложных технических пружин, где требуется высокая точность взаимного расположения гибов.

Процесс начинается с размотки проволоки из бухты, установленной на приводном разматывателе. Привод синхронизирован со скоростью работы станка, что предотвращает рывки и спутывание проволоки. Перед попаданием в гибочный блок проволока проходит через блок рихтовки (правки), состоящий из нескольких рядов роликов, расположенных в разных плоскостях. Это устройство устраняет естественную кривизну бухты, делая проволоку идеально прямой. Затем подающие ролики, управляемые сервомотором, подают строго отмеренное количество материала в зону гибки. Система ЧПУ отслеживает длину подачи с высокой точностью. После завершения всех гибочных операций встроенный блок резки отделяет готовое изделие от основной нити. Такая непрерывная подача позволяет станку работать в автономном режиме в течение длительного времени, обеспечивая максимальную эффективность и минимальное количество отходов металла при производстве серийной продукции.

Сфера применения 3D-гибки проволоки очень обширна. В бытовом сегменте это каркасы для абажуров, полки для холодильников, сушилки для посуды, вешалки, крючки и подставки. В строительстве технология востребована для производства анкеров, различных держателей и элементов армирующих каркасов. Автомобильная промышленность заказывает сложные каркасы сидений, пружины подвески и держатели выхлопных систем. В энергетике из проволоки изготавливают токопроводящие элементы и зажимы. Такая гибка незаменима в производстве торгового оборудования: дисплеев, корзин и рекламных стоек. Благодаря возможности ЧПУ быстро менять программу пространственной гибкой часто изготавливают уникальные дизайнерские предметы интерьера и малые архитектурные формы. Универсальность технологии позволяет воплощать практически любые творческие идеи, превращая обычную проволоку в функциональное изделие сложной формы.

Одно из главных преимуществ станков ЧПУ для 3D-гибки - их универсальность. В большинстве случаев для перехода от производства одного изделия к другому не требуется изготовление сложной индивидуальной оснастки. Гибка осуществляется стандартным набором инструментов (роликами, штифтами и зажимами), которые подходят для работы с проволокой определенного диапазона диаметров. Настройка под новую форму детали происходит программным способом: оператор загружает новый чертеж или корректирует координаты движения консоли. Это делает технологию экономически выгодной даже для небольших партий или штучных прототипов. Специальная оснастка может потребоваться только в случаях, когда изделие имеет специфический радиус скругления или требует выполнения необычных операций, таких как формовка петель малого диаметра. Гибкость переналадки оборудования позволяет предприятиям оперативно реагировать на потребности рынка и выполнять заказы в кратчайшие сроки.

Современные проволокогибочные центры могут интегрироваться в автоматические производственные линии, где гибка совмещается с другими операциями. После формирования нужной формы на станок могут быть установлены дополнительные модули для снятия фаски на концах проволоки или нарезки резьбы. Часто применяется контактная стыковая сварка для получения замкнутых колец или рамок непосредственно в процессе производства. Некоторые сложные системы позволяют выполнять штамповку концов проволоки (сплющивание) или пробивку отверстий. Такой комплексный подход превращает проволоку в полностью готовую деталь за один цикл, исключая необходимость межоперационной транспортировки и ручного труда. Это существенно повышает производительность и снижает конечную стоимость изделия. Возможность комбинирования разных методов обработки делает 3D-гибку проволоки универсальным решением для машиностроения и приборостроения.
