Изготовление дорожных ограждений

Удерживающая способность - ключевой технический параметр дорожного барьера, определяющий его класс безопасности. Она измеряется в килоджоулях (кДж) и показывает величину кинетической энергии, которую конструкция способна поглотить при столкновении без прорыва и опрокидывания транспорта.

Согласно ГОСТу 33128-2014 выделяют уровни от У1 (130 кДж) до У10 (600 кДж и выше). При изготовлении ограждений этот показатель достигается за счет подбора толщины металла балки и шага установки стоек.

Для скоростных автомагистралей с интенсивным движением грузового транспорта заказывают производство конструкций с максимальной удерживающей способностью. Точный расчет этого параметра на этапе проектирования гарантирует, что при наезде многотонной фуры барьер удержит ее в пределах полосы, предотвращая выезд на встречную полосу или падение с моста.

Динамический прогиб - максимальное горизонтальное смещение барьера в момент удара автомобиля. Этот параметр важен при монтаже конструкций в ограниченном пространстве. Если за ограждением расположены массивные препятствия, такие как опоры мостов, столбы освещения или подпорные стенки, прогиб не должен превышать расстояние до этих объектов.

При изготовлении дорожных ограждений на заказ инженеры могут уменьшить величину прогиба за счет установки дополнительных консолей-амортизаторов или сокращения шага стоек. На узких участках дорог и эстакадах используются конструкции с минимальным прогибом (до 0,5–1 м), что требует применения сталей с высоким пределом текучести.

Учет динамического прогиба позволяет избежать вторичного столкновения деформированного барьера с элементами дорожной инфраструктуры.

Начальные и конечные участки барьерного ограждения - зоны повышенной опасности. Традиционные наклонные секции, уходящие в землю, при лобовом столкновении могут сработать как трамплин, подбрасывая автомобиль вверх.

Современное производство дорожных ограждений включает изготовление специальных телескопических, или сминаемых терминалов. При ударе в торец такая конструкция плавно складывается, поглощая энергию и постепенно замедляя транспортное средство без резкой остановки. Это исключает прошивание салона автомобиля металлической балкой, что часто случалось при использовании старых жестких конструкций.

Установка сертифицированных терминалов значительно снижает индекс тяжести травм, превращая начало забора из смертельной преграды в эффективный элемент системы спасения жизни водителя и пассажиров.

Для соединения секций барьерного ограждения используют специализированные болты повышенной прочности класса 8.8 или выше. Особенность таких метизов - способность выдерживать огромные усилия на срез и разрыв при деформации конструкции.

При изготовлении комплектов ограждений на заказ болты снабжаются полукруглой головкой и квадратным подголовником. Такая форма исключает проворачивание болта при затяжке гайки и предотвращает зацепы кузова автомобиля за выступающие части крепежа при скользящем ударе.

Весь крепеж в обязательном порядке проходит процедуру горячего или термодиффузионного цинкования. Это гарантирует сохранение прочности резьбового соединения в течение десятилетий контакта с влагой и дорожной химией, обеспечивая монолитность всей защитной линии трассы.

Стандартная балка ограждения имеет длину около 4 м и высокую жесткость на изгиб. При монтаже на участках с малым радиусом кривизны (менее 15–20 м) попытка согнуть прямое изделие по месту приведет к деформации профиля и потере прочностных характеристик.

Для таких зон при изготовлении дорожных ограждений применяется технология заводской гибки на профилегибочных станках. Балка гнется по точно заданному в проекте радиусу с сохранением идеальной геометрии W-образного сечения. Это исключает внутренние напряжения в металле и гарантирует правильную стыковку отверстий при сборке.

Использование предварительно изогнутых на заводе элементов обеспечивает равномерное прилегание барьера к трассе и сохранение расчетной удерживающей способности в любой точке поворота магистрали.

Стойка - опорный элемент, передающий нагрузку от удара в грунт. В современном производстве наиболее востребованы профили типа «сигма» из-за их сложной формы с множеством ребер жесткости.

Сигма-стойка обладает большей упругостью и способностью к контролируемой деформации по сравнению с обычным швеллером. Это позволяет ей лучше гасить энергию, не вырываясь из почвы при наезде автомобиля. При изготовлении на заказ учитывается плотность грунта на объекте: для слабых почв длину стойки увеличивают, а для скальных пород предусматривают анкерное крепление к бетонному основанию.

Внимательный подбор геометрии стойки на этапе производства позволяет добиться требуемого класса безопасности при минимальной металлоемкости конструкции, что снижает общую смету строительства дорожного объекта.

Мостовые ограждения работают в условиях повышенной ответственности, так как последствия прорыва барьера на эстакаде катастрофичны. При изготовлении таких конструкций действуют более строгие нормы по качеству стали и сварных соединений.

Опорные стойки мостовых барьеров обычно крепятся не в грунт, а на мощные стальные цоколи, которые привариваются к закладным деталям мостового полотна. Высота таких ограждений может достигать 1.1 м и более для защиты пешеходных тротуаров от брызг и шума. В конструкции часто предусматриваются дополнительные демпфирующие вставки и более толстые профили балок.

Особое внимание уделяется антикоррозийной защите, так как мостовые сооружения подвержены наиболее агрессивному воздействию солей и ветровых нагрузок, что требует максимального класса цинкования.

ASI (Acceleration Severity Index) - показатель интенсивности ускорения, воздействующего на человека внутри автомобиля при столкновении с ограждением. При производстве качественных систем безопасности инженеры стремятся минимизировать его.

Ограждение не должно быть избыточно жестким, иначе удар будет слишком резким, что приведет к тяжелым травмам внутренних органов пассажиров. Идеальная преграда должна вести себя как пружина: сминаться, поглощать энергию и плавно возвращать машину на траекторию, параллельную дороге.

Наличие результатов натурных краш-тестов с фиксацией низкого индекса ASI - лучшее подтверждение высокого технического уровня производителя. Это гарантирует, что установленная конструкция действительно спасает жизни, а не просто выполняет функцию физического барьера.

Горячее цинкование считается лучшим способом защиты дорожной инфраструктуры. В отличие от слоя краски цинк проникает в структуру стали на молекулярном уровне, образуя прочный сплав. Толщина защитного слоя при заводском погружении составляет от 80 до 120 микрон. Это обеспечивает барьеру защиту от сквозной коррозии на срок до пятидесяти лет.

Важнейшая особенность цинкового слоя - его способность к самовосстановлению за счет электрохимической реакции: при появлении мелких царапин или сколов ионы цинка мигрируют в зону повреждения, блокируя развитие ржавчины.

Изготовление оцинкованных ограждений исключает необходимость проведения ежегодных малярных работ на трассах. Это экономит бюджет дорожных служб и предотвращает сужение проезжей части из-за техники ремонтных бригад.

Надежность дорожного ограждения как единой системы зависит от правильного нахлеста балок в местах соединений. При изготовлении балок на краях пробивают продолговатые отверстия, которые позволяют компенсировать температурные расширения металла.

Стык всегда должен выполняться по направлению движения транспорта: край последующей балки накладывается на предыдущую сверху. Это предотвращает возникновение выступающего торца, который при касательном наезде мог бы сработать как нож, разрезая обшивку автомобиля. Профессиональное производство гарантирует идеальное совпадение геометрии профиля всех элементов партии.

Плотное прилегание балок в местах соединений обеспечивает передачу усилий на соседние секции и стойки, позволяя всей километровой линии барьера работать как единый амортизирующий механизм.

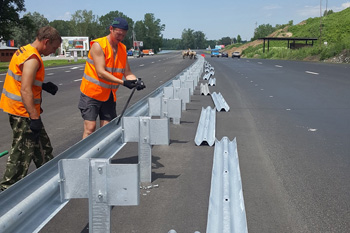

Большинство дорожных стоек устанавливается методом забивки в земляное полотно с помощью самоходных копровых установок. Чтобы металл выдержал тысячи мощных ударов без деформации головы, при изготовлении стоек верхний торец обрабатывают особым образом или снабжают временными защитными колпаками.

Глубина погружения рассчитывается исходя из сопротивления грунта вырыванию. Забивка обеспечивает максимальную плотность прилегания почвы к металлу, что гарантирует устойчивость барьера без использования бетонирования. Если при монтаже обнаруживается скальный грунт, технология меняется на бурение с последующей фиксацией стойки песчано-цементной смесью.

Качественное исполнение стоек на заводе с соблюдением допусков по длине позволяет быстро выставить линию ограждения по одной высоте, обеспечивая эстетичный и профессиональный вид дороги.

Каждый элемент дорожного ограждения в процессе производства получает долговечное клеймо. Маркировка обычно располагается на тыльной стороне балки или стойки и включает товарный знак изготовителя, год выпуска, номер партии и марку стали. Также часто наносится информация о классе удерживающей способности.

Наличие такой идентификации позволяет контролирующим органам и заказчикам легко проверить соответствие установленной продукции проектной документации. В случае необходимости ремонта после ДТП маркировка помогает точно подобрать запчасти того же типа и профиля для восстановления защитных свойств участка.

Отсутствие клейма на деталях часто свидетельствует о кустарном происхождении изделий из некондиционного металла, что может привести к разрушению барьера при первом же серьезном столкновении.

Конструкция современных дорожных ограждений является модульной, что обеспечивает высокую ремонтопригодность. После аварии специалисты проводят дефектовку участка. Благодаря унификации размеров при заводском изготовлении замене подлежат только непосредственно деформированные балки, стойки и амортизаторы. Исправные соседние секции остаются на месте.

Важно, чтобы новые детали полностью соответствовали профилю и шагу отверстий ранее установленных элементов. При заказе запчастей для ремонта рекомендуется обращаться к тому же производителю, чтобы исключить несовпадение геометрии из-за разных настроек прокатных станов.

Своевременное восстановление поврежденного участка является обязательным условием безопасности, так как деформированный барьер теряет свою удерживающую способность и может стать причиной повторных аварий.
