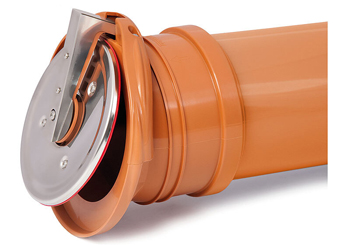

Изготовление клапанов

При проектировании клапана выбор типа уплотнения в паре «седло-золотник» определяет долговечность и класс герметичности узла. Мягкие уплотнения из фторопласта или эластомеров обеспечивают идеальную герметичность класса А даже при минимальном усилии закрытия. Но они ограничены по температуре и чувствительны к механическим примесям, которые могут прорезать полимер.

Уплотнение «металл по металлу» изготавливается для работы в условиях экстремально высоких температур и давлений, а также для сред с абразивными частицами. Достижение герметичности в металлических парах требует прецизионной притирки поверхностей с точностью до долей микрона.

При изготовлении на заказ металлические седла часто подвергают упрочнению, что позволяет им выдерживать тысячи циклов срабатывания без потери плотности контакта, что критично для энергетических и нефтехимических установок.

Кавитация возникает при резком перепаде давления внутри клапана, что приводит к образованию и мгновенному схлопыванию пузырьков пара, разрушающих металл. Для борьбы с этим явлением при изготовлении регулирующей арматуры применяют специальные антикавитационные затворы (трим-системы).

Конструкция такого затвора представляет собой многоступенчатый лабиринт или перфорированную клетку, которые разделяют поток на множество мелких струй и обеспечивают постепенное падение давления. Это исключает условия для закипания жидкости. Кроме того, внутренние части клапана изготавливаются из особо твердых сталей или покрываются защитными слоями.

Профессиональное проектирование геометрии проточной части позволяет избежать вибраций и эрозионного износа стенок корпуса, существенно продлевая ресурс дорогостоящего оборудования на магистральных линиях.

Стеллитирование - процесс наплавки на уплотнительные поверхности клапана сверхтвердого кобальтового сплава (стеллита). Этот метод незаменим при изготовлении арматуры для пара высокого давления и агрессивных сред.

Стеллит обладает уникальным сочетанием твердости, жаропрочности и стойкости к задирам. Даже при температуре +500 градусов и выше наплавленный слой сохраняет свойства, предотвращая термическое схватывание деталей.

На производстве наплавку выполняют роботы или высококвалифицированные сварщики, а затем проводят алмазную шлифовку. Использование стеллитовых вставок позволяет создавать практически «вечные» клапаны для энергетических котлов и турбин. Это защищает критические узлы от каплеструйного износа и эрозии, гарантируя герметичность закрытия в течение всего межремонтного интервала эксплуатации станции.

Криогенные клапаны предназначены для работы с жидким азотом, кислородом или сжиженным природным газом при температурах до -196 градусов. Главная особенность их конструкции - удлиненная крышка корпуса (колонна), которая выносит сальниковое уплотнение и привод из зоны экстремального холода. Это необходимо для предотвращения замерзания уплотнительных элементов и обеспечения возможности ручного управления без риска обморожения.

При производстве таких изделий используются специальные аустенитные стали, не склонные к хладноломкости. Все детали проходят процедуру криогенной стабилизации: многократное погружение в жидкий азот для снятия внутренних напряжений и исключения деформаций в процессе работы.

Особое внимание уделяется чистоте внутренней поверхности, так как любые следы жира в контакте с жидким кислородом могут привести к взрыву.

Соблюдение требований стандарта NACE MR0175 обязательно при изготовлении клапанов для добычи и переработки нефти и газа с высоким содержанием сероводорода. В таких средах обычная сталь подвержена сульфидному коррозионному растрескиванию, что может привести к внезапному разрушению корпуса. Стандарт жестко ограничивает твердость применяемых материалов (обычно не более 22 HRC) и предписывает особые режимы термической обработки.

При производстве «нацеванных» клапанов контролируется химический состав не только корпуса, но и всех внутренних элементов, включая пружины и крепеж. Применяются специализированные сплавы типа инконель или монель. Наличие сертификата NACE гарантирует безопасность эксплуатации арматуры в жестких условиях «кислого» газа, предотвращая экологические катастрофы и человеческие жертвы из-за разрушения металла.

Сильфонный клапан обеспечивает абсолютную герметичность по отношению к внешней среде, исключая утечки через шток. Традиционный сальник заменяется многослойной металлической гофрой (сильфоном), которая одним концом приварена к штоку, а другим - к корпусу. Это единственно возможное решение при изготовлении арматуры для работы с высокотоксичными, радиоактивными или взрывоопасными газами, где даже микроскопическая утечка недопустима.

При производстве сильфонов используются высоколегированные нержавеющие стали, обладающие высокой усталостной прочностью. Ресурс такого клапана измеряется количеством циклов полного хода штока, которое строго контролируется при испытаниях.

Несмотря на сложность и стоимость, сильфонные клапаны гарантируют экологическую чистоту производства и безопасность персонала на предприятиях атомной и химической промышленности.

Предохранительный клапан - устройство автоматической защиты, и точность его срабатывания напрямую зависит от качества изготовления пружины и притирки затвора. На финальном этапе производства каждый клапан проходит процедуру настройки на испытательном стенде. Специалисты регулируют сжатие пружины до тех пор, пока клапан не начнет открываться точно при заданном давлении (установочное давление). Проверяется и давление обратного посада - момент, когда клапан должен полностью закрыться после сброса излишков среды.

После калибровки регулировочный винт обязательно пломбируется для исключения несанкционированного изменения настроек персоналом. К каждому изделию прилагается паспорт с протоколом испытаний. Точная настройка на заводе гарантирует защиту сосудов под давлением от разрыва при возникновении аварийных ситуаций.

Требование по огнестойкости предъявляется к клапанам, устанавливаемым на линиях с легковоспламеняющимися жидкостями и газами. Суть технологии заключается в том, что даже при полном выгорании мягких полимерных уплотнений во время пожара клапан должен сохранить определенный уровень герметичности. Для этого при изготовлении предусматривается вторичное металлическое седло.

В обычных условиях золотник контактирует с пластиком, но при его расплавлении под воздействием высокой температуры он садится на металлическую кромку. Это предотвращает масштабный выброс топлива в зону горения и дает время для эвакуации и тушения.

Продукция проходит огневые испытания по стандартам API 607, в ходе которых арматуру нагревают в открытом пламени в течение тридцати минут. Наличие такой функции является критическим фактором безопасности для нефтеперерабатывающих заводов и нефтебаз.

В процессе движения жидкости или газа через клапан может возникать статическое электричество из-за трения среды о внутренние поверхности. Если детали клапана (шар, шток, золотник) электрически изолированы друг от друга полимерными уплотнениями, накопленный заряд может привести к возникновению искры, что смертельно опасно во взрывоопасных зонах.

При изготовлении антистатических клапанов инженеры предусматривают надежную электрическую связь между всеми подвижными частями и корпусом. Обычно это достигается установкой подпружиненных токопроводящих шариков или специальных пружин, обеспечивающих постоянный контакт «металл к металлу». Проверка электрического сопротивления между элементами обязательна для выходного контроля.

Антистатическое исполнение гарантирует защиту от случайного воспламенения паров топлива и является стандартом для всей нефтегазовой арматуры.

Шпиндель - наиболее нагруженная деталь привода клапана, и качество его резьбы определяет плавность хода и усилие на штурвале. Нержавеющие стали обладают высокой вязкостью, что затрудняет получение чистой поверхности резьбы: металл часто налипает на инструмент, образуя задиры.

При профессиональном изготовлении шпинделей применяются методы скоростного точения на ЧПУ-станках с использованием специализированных эмульсий под высоким давлением. Часто вместо нарезания используется накатка резьбы роликами. Этот метод позволяет получить идеально гладкий профиль с эффектом поверхностного упрочнения, что значительно снижает трение в сальниковом узле и повышает износостойкость витков.

Качественно изготовленный шпиндель обеспечивает легкое управление клапаном даже при высоком рабочем давлении, предотвращая преждевременный износ ходовой гайки.

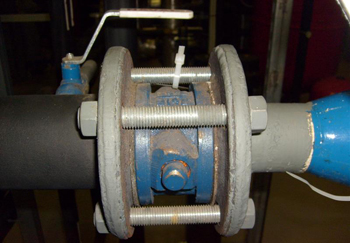

Межфланцевое уплотнение корпуса клапана должно выдерживать те же нагрузки, что и сам металл. В бюджетных моделях применяют паронитовые прокладки, но для ответственных узлов при изготовлении выбирают спирально-навитые (СНП) или кольца из терморасширенного графита с металлической вставкой.

СНП состоят из чередующихся слоев стальной ленты и наполнителя, что обеспечивает эффект пружины: прокладка компенсирует температурные деформации и вибрации, сохраняя герметичность стыка. Для систем сверхвысокого давления (свыше 10 МПа) используются стальные кольца восьмиугольного или овального сечения, которые устанавливаются в специальные пазы.

Правильный подбор уплотнения на этапе производства исключает «потение» клапана по разъему крышки и предотвращает аварийные утечки при резких изменениях температуры рабочей среды.

Клапаны, изготавливаемые методом сварки отдельных частей или имеющие литые корпуса для особо важных объектов, подвергаются радиографическому (рентгеновскому) контролю. Этот метод неразрушающего контроля позволяет получить снимок внутренней структуры металла и обнаружить дефекты, скрытые в глубине: шлаковые включения, газовые поры, непровары или микротрещины. Любой из этих дефектов под воздействием давления может стать очагом разрушения.

При производстве арматуры для атомной энергетики или высокого давления рентген становится обязательным требованием. Результаты контроля архивируются и служат юридическим подтверждением качества изделия. Прохождение этого этапа гарантирует заказчику, что корпус клапана является монолитным по своим прочностным характеристикам и исключает риск внезапного разрыва металла при гидроударах в системе.

Современное изготовление регулирующих клапанов все чаще подразумевает их оснащение цифровыми позиционерами с поддержкой протоколов HART или Foundation Fieldbus. Интеллектуальное устройство не только точно выставляет положение затвора по сигналу контроллера, но и постоянно диагностирует состояние клапана.

Система способна фиксировать увеличение трения в сальнике, износ седла или утечки воздуха в пневмоприводе. Эти данные передаются в систему управления, что позволяет перейти от планового ремонта к ремонту по фактическому состоянию (предиктивное обслуживание).

Интеллектуальное управление минимизирует время простоя технологических линий и позволяет настраивать характеристики клапана (линейную, равнопроцентную) программно, без замены внутренних частей затвора. Это повышает общую эффективность производства и снижает затраты на технический персонал.
