Изготовление светофоров

Основной нормативный документ в России - ГОСТ Р 52282-2004, который строго регламентирует технические требования к дорожным светофорам. Он определяет не только геометрические размеры линз и корпусов, но и колориметрические характеристики сигналов: координаты цветности красного, желтого и зеленого цветов должны находиться в строго заданных пределах. Нормируются также осевая сила света и распределение светового пучка, чтобы сигнал был четко различим под разными углами обзора.

Изготовление светофоров без учета этих норм недопустимо, так как любые отклонения в яркости или оттенке могут дезориентировать водителей. Кроме того, оборудование проходит обязательные испытания на устойчивость к климатическим факторам, включая воздействие соляного тумана, солнечной радиации и экстремальных температурных перепадов, характерных для большинства регионов страны.

Фантомный эффект возникает, когда солнечные лучи под определенным углом попадают в линзу выключенного светофора, отражаются от рефлектора и создают иллюзию работающего сигнала. Это крайне опасное явление, которое может спровоцировать ДТП на перекрестке. При изготовлении современных светодиодных моделей эта проблема решается несколькими способами.

Во-первых, используются специальные антифантомные линзы с матовой структурой или особым микрорельефом, которые рассеивают падающий свет. Во-вторых, светодиодные кластеры проектируются таким образом, чтобы исключить использование классических параболических отражателей. Также применяются внутренние козырьки-бленды и светофильтры с селективным пропусканием.

Качественное производство гарантирует высокий коэффициент подавления фантомного сигнала, что обеспечивает однозначность восприятия команд светофора водителями даже при ослепляющем низком солнце.

Современное производство светофоров все чаще отдает предпочтение корпусам из стабилизированного поликарбоната вместо алюминиевых сплавов. Этот полимер обладает высокой механической прочностью и ударной вязкостью, что делает его устойчивым к вандализму и случайным ударам веток деревьев.

Главное достоинство материала в его диэлектрических свойствах, что значительно повышает электробезопасность устройства и снижает риск поражения током при обслуживании. Поликарбонат не подвержен коррозии и не требует периодической покраски, так как краситель вводится непосредственно в структуру материала на этапе литья под давлением.

Кроме того, такие корпуса значительно легче металлических, что снижает нагрузку на выносные консоли и облегчает монтажные работы на высоте. Важно, что качественный поликарбонат содержит УФ-стабилизаторы, предотвращающие выгорание и охрупчивание пластика под солнцем.

Светофоры эксплуатируют в условиях постоянного воздействия атмосферных осадков, дорожной пыли и моек высокого давления. Класс защиты IP54 гарантирует, что внутренняя полость устройства защищена от проникновения пыли в количествах, нарушающих работу электроники, а также от брызг воды, падающих в любом направлении.

При изготовлении светофоров особое внимание уделяется качеству уплотнений между секциями и в местах выхода проводки. На производстве применяют долговечные прокладки из силикона или резины EPDM, которые сохраняют эластичность на морозе. Недостаточная герметичность ведет к образованию конденсата на линзах изнутри, что снижает яркость сигнала и вызывает окисление контактов светодиодных плат.

Высокая степень защиты является залогом стабильной работы контроллера и продлевает срок службы световых модулей до десяти лет и более без необходимости чистки внутренней оптики.

Светофоры подключены к протяженным городским электросетям и часто становятся мишенью для наведенных импульсов от ударов молний или аварийных переключений на подстанциях. Без должной защиты чувствительные светодиоды и микропроцессорные контроллеры могут мгновенно выйти из строя.

При изготовлении дорожных контроллеров в их схему встраиваются устройства защиты от импульсных перенапряжений (УЗИП) на основе варисторов и газоразрядников. Эти элементы принимают на себя энергию скачка и отводят ее на контур заземления. Дополнительно на этапе производства платы покрываются специальным защитным лаком, предотвращающим поверхностные пробои при высокой влажности.

Надежная система фильтрации питания гарантирует бесперебойную работу светофорного объекта в грозовой период и защищает дорогостоящую интеллектуальную начинку от выхода из строя при нестабильном напряжении в сети.

Секции обратного отсчета времени (ТОВ) стали стандартом для современных перекрестков, так как снижают уровень стресса у водителей и предотвращают опасные старты на желтый свет. При изготовлении таких модулей основная техническая сложность - синхронизация цифр с основным контроллером.

Современные табло являются «обучаемыми»: в течение первых двух-трех циклов работы микропроцессор анализирует длительность фаз и автоматически подстраивает отсчет. Если контроллер меняет фазы адаптивно на основе данных от датчиков, табло должно мгновенно корректировать показания или гаснуть во избежание дезинформации.

На производстве используют сверхъяркие светодиоды, чтобы цифры оставались читаемыми с большого расстояния даже в условиях прямого солнечного засвета. Также важно обеспечить равномерность свечения всех сегментов цифр для сохранения четкости контуров в темное время суток.

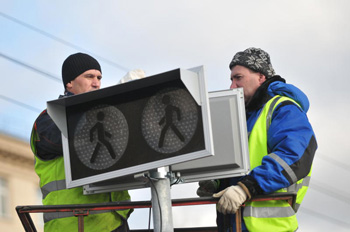

Устройства звукового сопровождения (УЗС) - необходимый элемент программы «Доступная среда». Их устанавливают на пешеходных переходах.

При производстве таких модулей учитываются требования к направленности и громкости звука. Современные сигнализаторы обладают функцией автоматического регулирования громкости в зависимости от уровня окружающего шума: днем они звучат громче, а ночью - тише, чтобы не беспокоить жителей близлежащих домов. Звуковой сигнал помогает людям с нарушениями зрения ориентироваться в пространстве и своевременно начинать переход.

Конструктивно такие приборы защищаются от попадания влаги и монтируются непосредственно в пешеходную секцию светофора или на опору. Качественное изготовление подразумевает использование влагозащищенных динамиков и надежных схем генерации звука, которые не подвержены искажениям при сильных морозах или жаре.

Фоновые экраны, или контрастные щиты - плоские черные панели с белой окантовкой, которые устанавливают за светофорными секциями. Их основная задача заключается в повышении видимости световых сигналов за счет создания контраста с окружающим фоном (ярким небом, фасадами зданий или рекламой).

При изготовлении экранов используют легкие композитные материалы или оцинкованная сталь с порошковой покраской. Важно, чтобы поверхность экрана была матовой и не создавала бликов. Белая кайма по периметру щита делает сам светофор заметным в сумерках и при плохой погоде еще до того, как водитель различит светящийся сигнал.

Заводское производство экранов предусматривает надежную систему крепления к корпусу светофора, способную выдержать значительные ветровые нагрузки, так как экран существенно увеличивает парусность всей конструкции на опоре.

Адаптивное регулирование основано на получении данных о реальной плотности транспортного потока. При изготовлении таких интеллектуальных систем в корпус светофора или на отдельный кронштейн монтируются СВЧ-радары или видеодетекторы. Эти датчики сканируют зону перед перекрестком и передают информацию контроллеру, который в режиме реального времени принимает решение о продлении или сокращении зеленой фазы.

В отличие от индукционных петель в асфальте радарные датчики не повреждаются при дорожных работах и легко настраиваются программно. На производстве датчики проходят юстировку для исключения ложных срабатываний от движения пешеходов или качающихся веток деревьев.

Использование детектирования позволяет повысить пропускную способность дорог на 20-30%, снижая время простоя транспорта и уменьшая количество вредных выбросов в атмосферу.

Автономные светофоры востребованы на загородных трассах, временных объездах и пешеходных переходах, где прокладка кабеля от электросети экономически нецелесообразна или невозможна. При производстве таких комплексов на опору устанавливается фотоэлектрическая панель и герметичный блок с аккумулятором.

Главная техническая задача - обеспечение энергобаланса: потребление светодиодов должно быть минимальным, чтобы накопленного за день заряда хватило на работу в течение долгой зимней ночи. Часто такие светофоры работают в режиме мигания (тип Т7 желтого цвета) для привлечения внимания водителей.

Изготовление автономных систем подразумевает использование контроллеров заряда с температурной компенсацией, что предотвращает деградацию батарей на морозе. Это надежное решение для повышения безопасности удаленных участков дорог без затрат на капитальное строительство электросетей.

Оптическая система светофора должна направлять свет точно в глаза водителям, не рассеивая его впустую в небо или на тротуары. Использование линз Френеля при изготовлении светофорных секций позволяет добиться идеальной фокусировки при минимальной толщине и весе детали.

Такая линза состоит из концентрических колец со специфическим профилем, каждое из которых преломляет свет под заданным углом. Это создает мощный параллельный пучок, который виден с большого расстояния даже при ярком солнце. На производстве линзы изготавливаются из прозрачного ударопрочного пластика с высокой светопропускной способностью. Их гладкая наружная поверхность препятствует скоплению пыли и снега, а внутренняя ребристая структура обеспечивает равномерную засветку всего поля сигнала без видимых точек от отдельных светодиодов, что снижает утомляемость глаз участников движения.

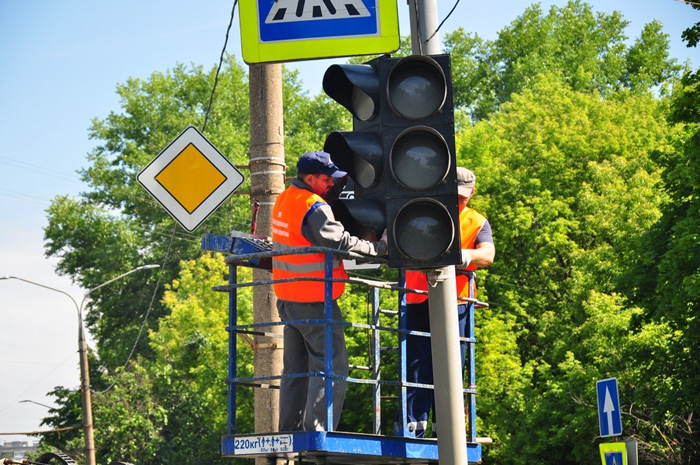

Крепежная арматура светофора должна обеспечивать не только надежную фиксацию, но и возможность точной юстировки направления сигналов. При изготовлении кронштейнов используется стальной профиль или алюминиевое литье с обязательной антикоррозийной защитой.

Конструкция обычно предусматривает шарнирные или зубчатые соединения, позволяющие поворачивать светофор в двух плоскостях. Это важно для компенсации уклонов дороги и обеспечения видимости сигнала с поворота.

Важнейшее требование - виброустойчивость: крепеж не должен ослабевать от постоянных колебаний опоры при проезде тяжелых грузовиков. На производстве применяются самоконтрящиеся гайки и стопорные шайбы.

Профессиональный монтаж на качественную фурнитуру исключает самопроизвольный разворот светофора ветром, что сохраняет заданную схему организации движения и предотвращает аварийные ситуации.

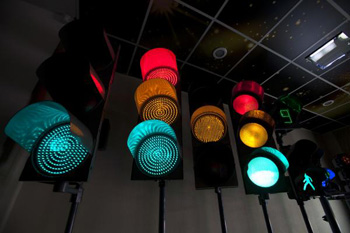

Переход на светодиоды при производстве светофоров стал ключевым фактором экономии городских бюджетов. Традиционные лампы накаливания требовали замены каждые 3-4 месяца, тогда как ресурс качественного LED-модуля составляет до 100 тысяч часов непрерывной работы.

Светодиодный светофор потребляет в 10-15 раз меньше электроэнергии, что позволяет использовать кабели меньшего сечения при монтаже. Кроме того, светодиоды обеспечивают более насыщенный и чистый цвет сигнала, который не выгорает со временем. Не менее важно отсутствие «эффекта перегорания» всего сигнала: при выходе из строя одного диска остальные продолжают светить, сохраняя работоспособность устройства.

Несмотря на более высокую начальную стоимость изготовления, инвестиции окупаются в течение первых двух лет эксплуатации за счет отсутствия затрат на частые выезды ремонтных бригад и закупку расходных материалов.
