Изготовление траверс

Перед вводом в эксплуатацию каждая изготовленная траверса проходит обязательный цикл испытаний на сертифицированном стенде. Статические испытания проводятся нагрузкой, превышающей номинальную грузоподъемность на 25%. Изделие выдерживается под этим весом в течение 10 минут, после чего специалисты ОТК проверяют отсутствие остаточных деформаций и трещин в сварных швах.

Динамические испытания предполагают подъем и опускание груза, масса которого на 10% больше заявленной в паспорте. В процессе теста проверяется надежность работы всех подвижных механизмов, фиксаторов и регулировочных узлов.

Результаты заносятся в акт испытаний, который является основанием для допуска оборудования к работе на объекте. Для обеспечения безопасности персонала рекомендуется проводить повторные статические испытания не реже одного раза в год или после каждого серьезного ремонта несущих элементов конструкции.

Низколегированная сталь марки 09Г2С - приоритетный материал для грузозахватных приспособлений благодаря сочетанию высокой прочности и отличной свариваемости. Главное достоинство сплава - сохранение ударной вязкости при экстремально низких температурах. Это позволяет безопасно эксплуатировать траверсы на открытом воздухе в зимний период (до -70 градусов Цельсия) без риска внезапного хрупкого разрушения металла.

В отличие от обычной углеродистой стали Ст3 сплав 09Г2С позволяет проектировать более легкие и компактные конструкции при сохранении той же грузоподъемности. Металл хорошо сопротивляется усталостному износу при постоянных циклических нагрузках.

При заказе траверсы для регионов с суровым климатом требуется подтверждение марки стали сертификатами плавки, так как это гарантирует структурную целостность балки при сильных морозах и динамических ударах.

Полезная (строительная) высота - расстояние от точки подвеса на крюк крана до нижних точек захвата груза. При проектировании траверс важно минимизировать этот параметр, особенно при работе в цехах с низкими потолками.

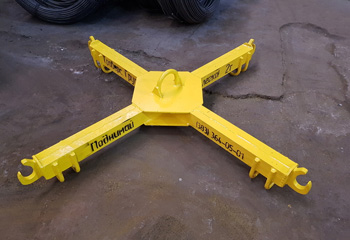

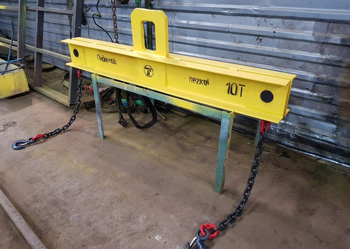

Линейные траверсы с центральной проушиной обеспечивают максимальное сохранение высоты подъема. Использование пространственных траверс с канатным или цепным подвесом требует значительно большего свободного пространства над грузом.

Неправильный расчет строительной высоты может привести к невозможности проноса крупногабаритного объекта над существующим оборудованием или преградами. Инженеры рекомендуют использовать жесткие подвески (пальцы или «серьги») вместо гибких строп в верхней части траверсы для наиболее эффективного использования рабочего объема кранового хозяйства.

Во избежание коллизий при работе нужно учитывать габариты крюковой обоймы крана при расчете общей схемы подъема.

Подъемная балка (траверса) воспринимает нагрузку на изгиб: груз подвешивается снизу, а точка захвата краном находится сверху в центре или по краям. Такая конструкция требует массивного сечения для сопротивления деформациям.

Спредер - жесткая рама, которая работает преимущественно на сжатие. Верхние стропы спредера сходятся в одной точке на крюке, создавая горизонтальные усилия, которые сжимают балку. Это позволяет делать спредеры более легкими и длинными при аналогичной грузоподъемности.

Выбор между приспособлениями зависит от веса груза и от доступной высоты подъема. Спредеры идеальны для стандартных контейнеров и длинномерных балок, тогда как траверсы незаменимы в условиях ограниченного пространства по вертикали.

При эксплуатации спредера важно следить за углом наклона верхних строп: он не должен превышать 45 градусов к вертикали для исключения перегрузки несущей штанги.

Сварные соединения траверс - зоны повышенного риска, поэтому их аудит проводится с применением нескольких методов неразрушающего контроля (НК). Первичный этап - визуально-измерительный контроль для исключения подрезов и непроваров. Основным же методом выступает ультразвуковая дефектоскопия (УЗК), позволяющая обнаружить скрытые внутренние дефекты: поры, шлаковые включения и микротрещины в толще шва.

Для проверки поверхностных разрывов в ответственных узлах (проушинах, местах приварки ребер) применяется магнитная или цветная дефектоскопия с использованием пенетрантов. Согласно нормам ПБ 10-382-00 все расчетные швы должны быть проварены на всю толщину металла с обязательным предоставлением протоколов НК заказчику.

Тщательная проверка швов гарантирует, что траверса выдержит заявленный миллион циклов нагружения без образования усталостных трещин в местах стыковки элементов.

Траверсы с изменяемым расстоянием между точками захвата позволяют работать с широкой номенклатурой грузов на одном предприятии. Конструкция включает основную балку с перфорацией или направляющими, по которым перемещаются обоймы с крюками.

При изготовлении таких изделий особое внимание уделяется точности шага отверстий и качеству фиксации подвижных элементов. Используются высокопрочные пальцы со шплинтами, исключающие самопроизвольное смещение захватов. Регулировка может быть ручной или механизированной (реечной). Важно, чтобы при любом положении звеньев сохранялась симметрия распределения нагрузок относительно центральной точки подвеса.

Использование регулируемых моделей исключает необходимость покупки нескольких специализированных траверс, существенно экономя бюджет предприятия. При эксплуатации необходимо проверять надежность фиксации стопорных пальцев перед началом каждого подъема для исключения перекоса груза.

Для подъема объектов с неравномерным распределением массы (станков, агрегатов со смещенным двигателем) используют траверсы с балансировочными устройствами. Конструкция может включать подвижную точку подвеса, перемещаемую с помощью винтовой пары или гидроцилиндра. Это позволяет совместить центр тяжести груза с осью крюка крана, обеспечивая строго горизонтальное положение объекта при транспортировке. Балансировки груз будет висеть с наклоном, что создает опасные боковые нагрузки на канат крана и риск соскальзывания строп.

В ряде случаев применяют противовесы, закрепляемые на самой траверсе. Точный расчет положения центра масс на этапе проектирования является залогом безопасного перемещения уникального оборудования. При работе с неизвестным распределением веса лучше предпочесть траверсы с цепными ветвями, оснащенными укорачивающими крюками. Это поможет оперативно регулировать длину каждой ветви.

Защитное покрытие предотвращает развитие коррозии, которая способна уменьшить расчетное сечение металла и ослабить сварные швы. Перед покраской траверсы проходят обязательную дробеструйную очистку до степени Sa 2.5 для удаления окалины и ржавчины.

Наиболее долговечное решение - использование эпоксидных грунтов и полиуретановых финишных эмалей. Яркий сигнальный цвет (обычно желтый или оранжевый) делает оборудование хорошо заметным в цехе, повышая общую безопасность работ. На корпус обязательно наносят контрастные надписи с указанием грузоподъемности и даты следующего испытания.

Для эксплуатации в условиях морских портов или химических заводов следует заказывать траверсы с горячим цинкованием, так как этот метод обеспечивает защиту даже во внутренних полостях балок. Чтобы не допустить глубокого проникновения ржавчины в структуру несущего профиля, рекомендуется регулярно подкрашивать места механических повреждений покрытия.

Внутренние и внешние элементы усиления необходимы для предотвращения потери местной устойчивости стенок балки под нагрузкой. Ребра жесткости устанавливают в местах приложения концентрированных сил: под центральной проушиной и над нижними точками подвеса. Они передают усилие на вертикальные стенки профиля, исключая смятие металла.

В коробчатых конструкциях траверс применяются внутренние поперечные диафрагмы, которые сохраняют геометрию сечения и сопротивляются кручению. При изготовлении таких изделий важно обеспечить качественный провар ребер, так как они работают в условиях интенсивных напряжений.

Профессиональное проектирование системы усилений позволяет снизить общий вес траверсы на 15–20% без потери её жесткости. При осмотре оборудования нужно убедиться в отсутствии трещин в местах приварки ребер, так как это первый признак перегрузки или усталости металла.

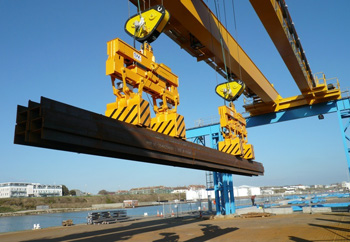

Траверсы с активным захватом предназначены для бережного перемещения листов металла, стекла или пластика без использования строп. Магнитные модели оснащают мощными электромагнитами или постоянными магнитами с ручным переключением. Вакуумные системы используют присоски с индивидуальными насосами и резервуарами безопасности, удерживающими груз при внезапном отключении энергии.

При производстве таких траверс ключевое внимание уделяется герметичности пневмосистем и надежности электроцепей. Конструкция рамы должна исключать прогиб тонкого листа под собственным весом, для чего захваты распределяются равномерно по всей площади. Использование таких траверс повышает производительность труда в 3–4 раза и полностью исключает повреждение кромок изделий.

Для работы с материалами разной ширины рекомендуется выбирать модели с возможностью отключения отдельных магнитов или присосок.

Проушины - наиболее нагруженные детали, через которые передается всё усилие на крановый крюк. Их изготавливают из толстолистовой легированной стали методом лазерной резки с последующей механической расточкой отверстий. Острые кромки отверстий должны иметь радиусные фаски для предотвращения износа пальцев и скоб.

Толщина проушины рассчитывается исходя из площади смятия металла под нагрузкой. Важно обеспечить плавный переход от проушины к телу балки для исключения концентрации напряжений. В ряде случаев проушины усиливаются накладками (щеками).

Профессиональное изготовление узлов подвеса включает обязательную дефектоскопию зоны приварки к основной раме. При эксплуатации нужно регулярно проверять износ отверстий проушин: при увеличении диаметра более чем на 5% от номинала деталь требует восстановления методом наплавки и расточки или замены.
