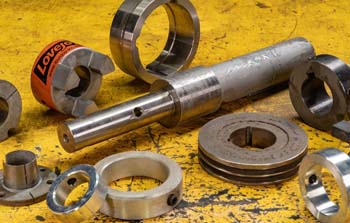

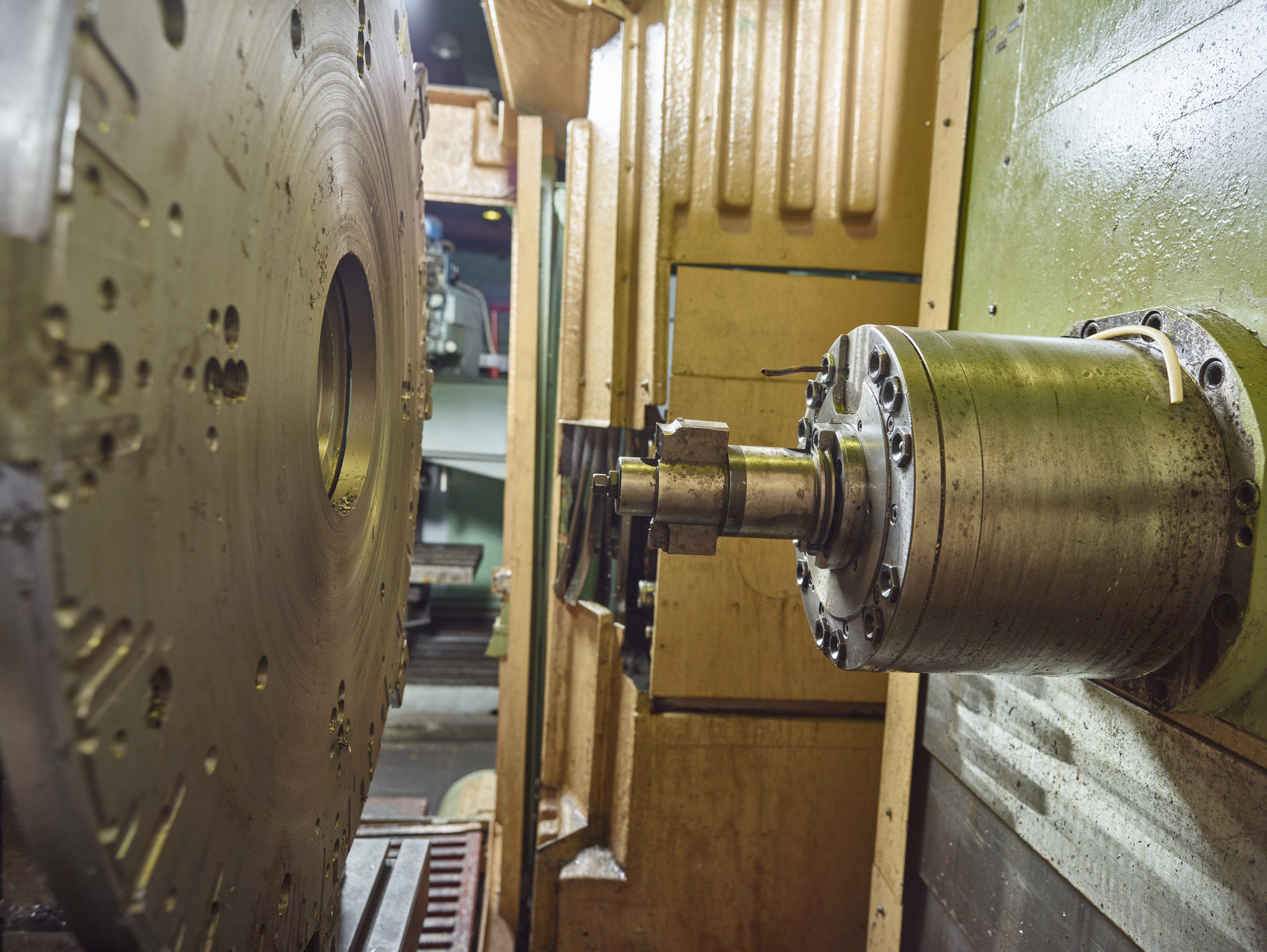

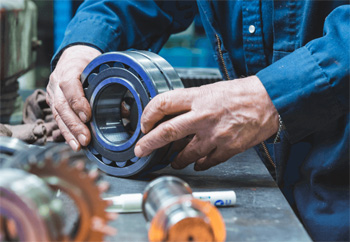

Изготовление запчастей для станков

При потере заводской документации новую запчасть создают по предоставленному образцу, который может быть сильно изношен или даже разрушен. Сначала проводят высокоточные обмеры всех поверхностей с помощью цифровых штангенциркулей, микрометров и лазерных сканеров. На основе полученных данных строят электронную трехмерную модель, где восстанавливают первоначальную геометрию и убирают следы выработки металла.

Когда проект готов, подбирают марку стали или сплава, который по своим физическим свойствам полностью совпадает с оригиналом. Этот процесс называют реверс-инжинирингом, так как он позволяет в точности повторить конструкторскую мысль без наличия исходных схем и спецификаций.

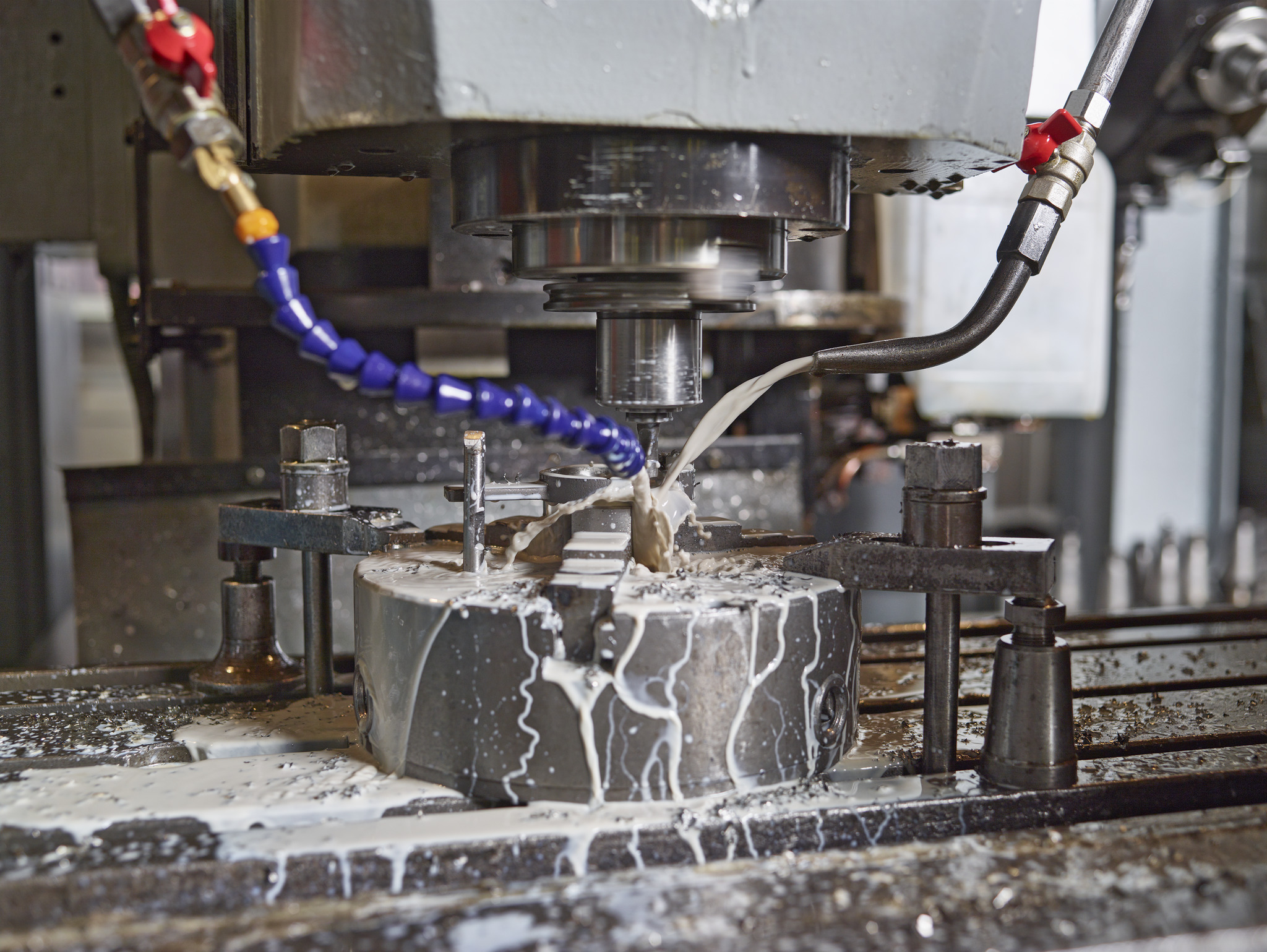

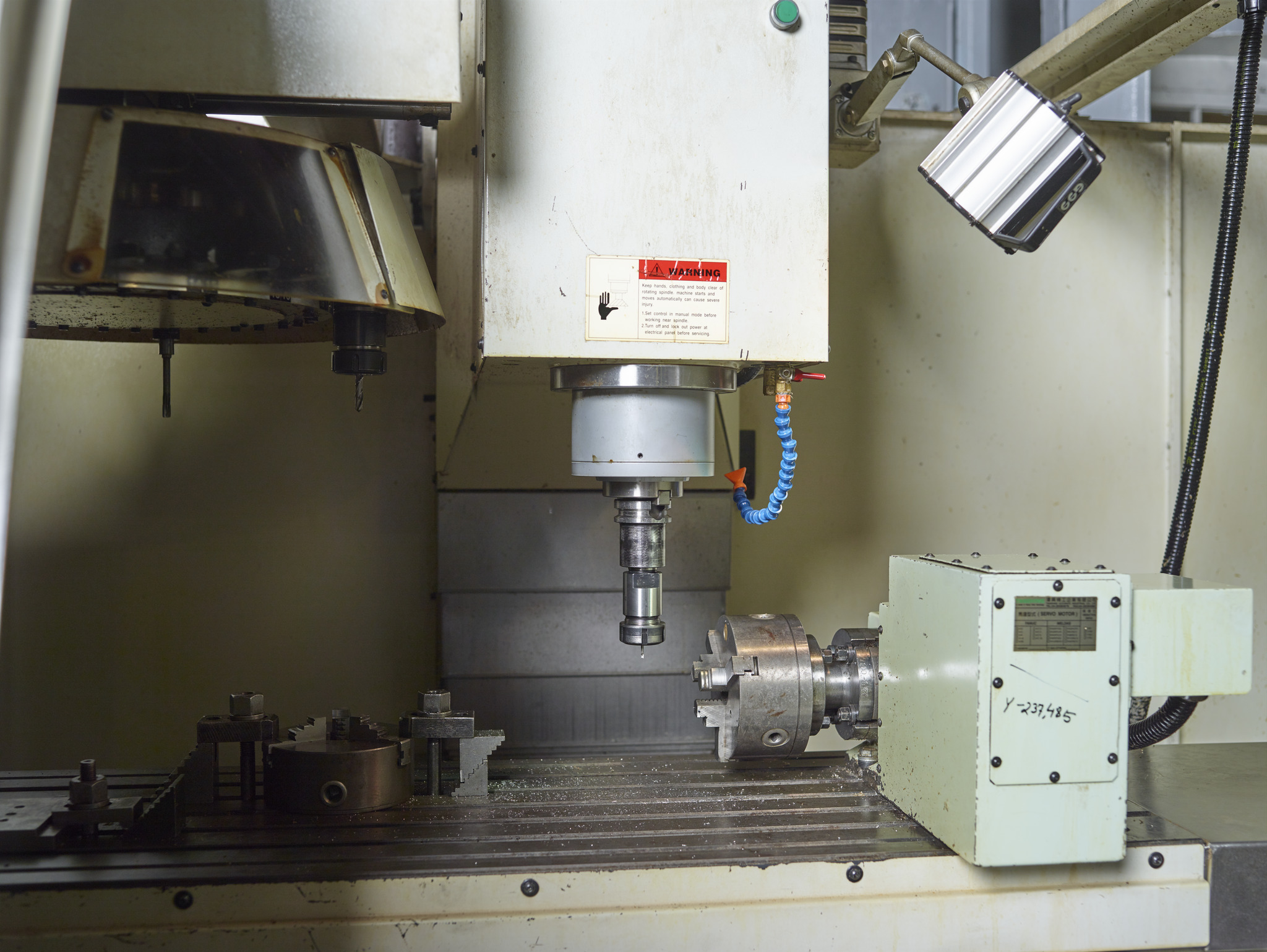

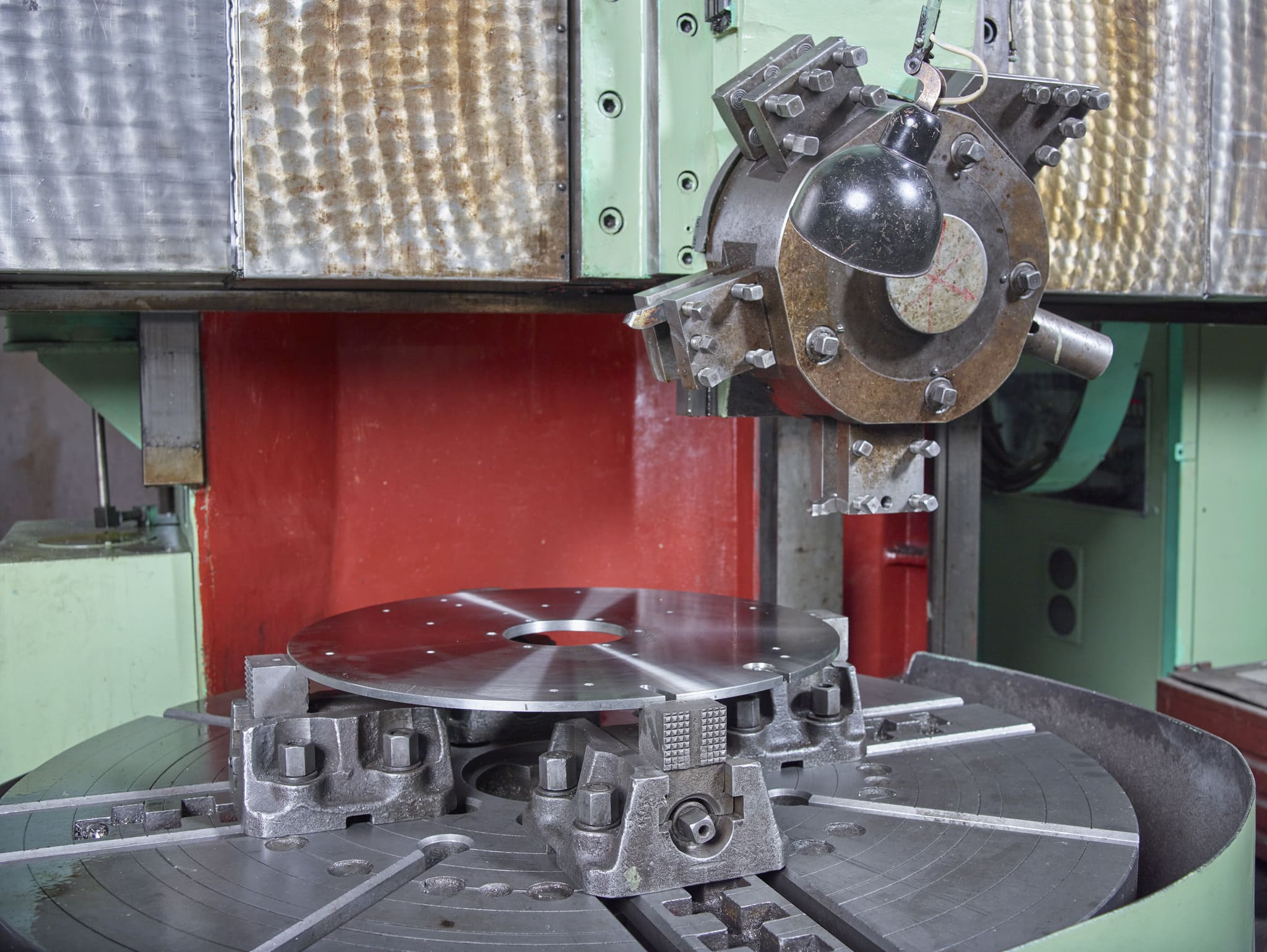

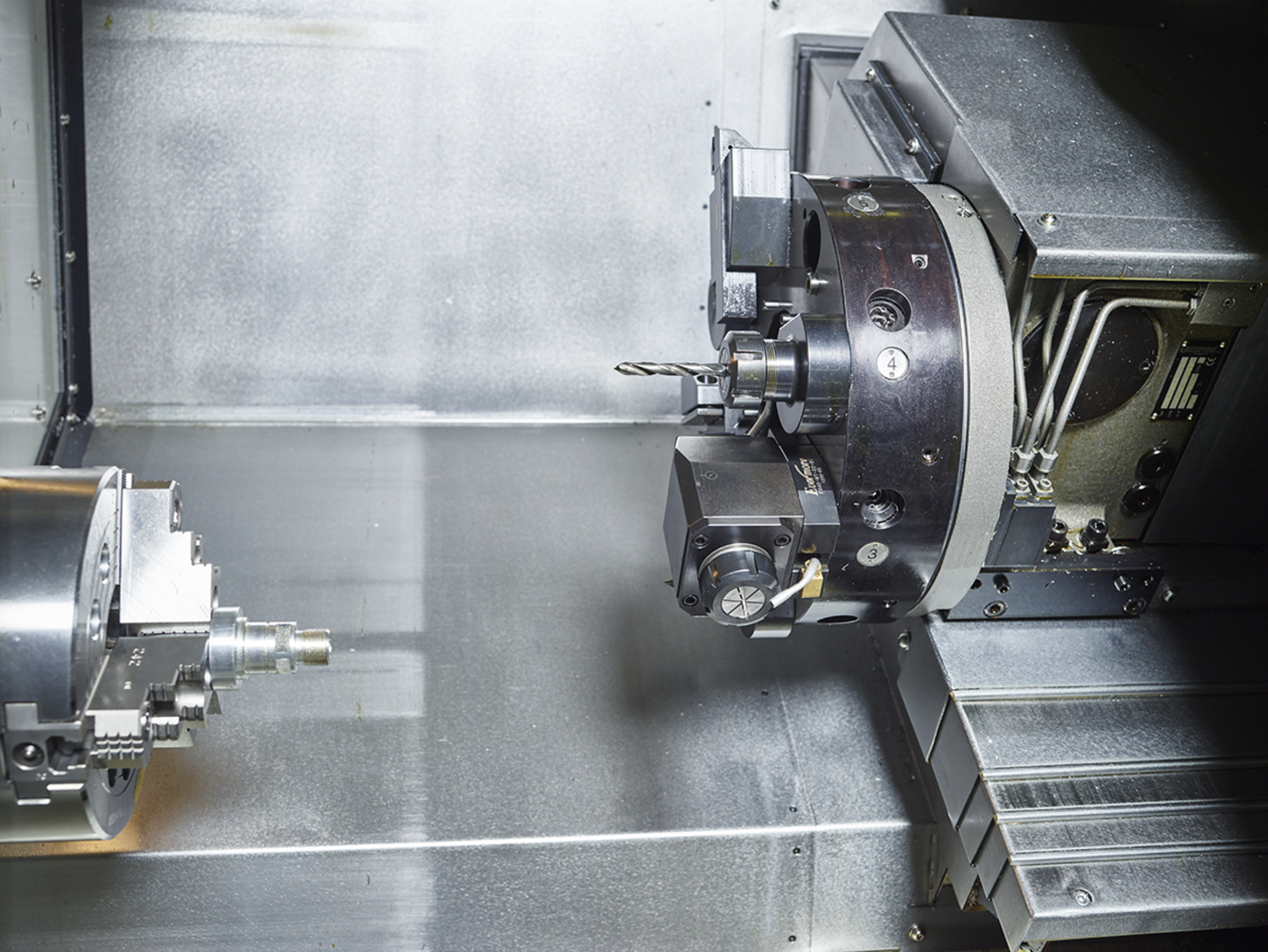

После того как виртуальная копия проходит проверку на собираемость в специальной программе, для станка с ЧПУ пишут алгоритм обработки. Использование современного софта исключает ошибки, потому что система учитывает все допуски и посадки еще до начала резки металла. Если образец имеет сломанные зубья или трещины, их параметры вычисляют по сохранившимся фрагментам или ответным деталям механизма. Готовое изделие проверяют на координатно-измерительной машине, чтобы подтвердить его полное соответствие посадочным местам в узле.

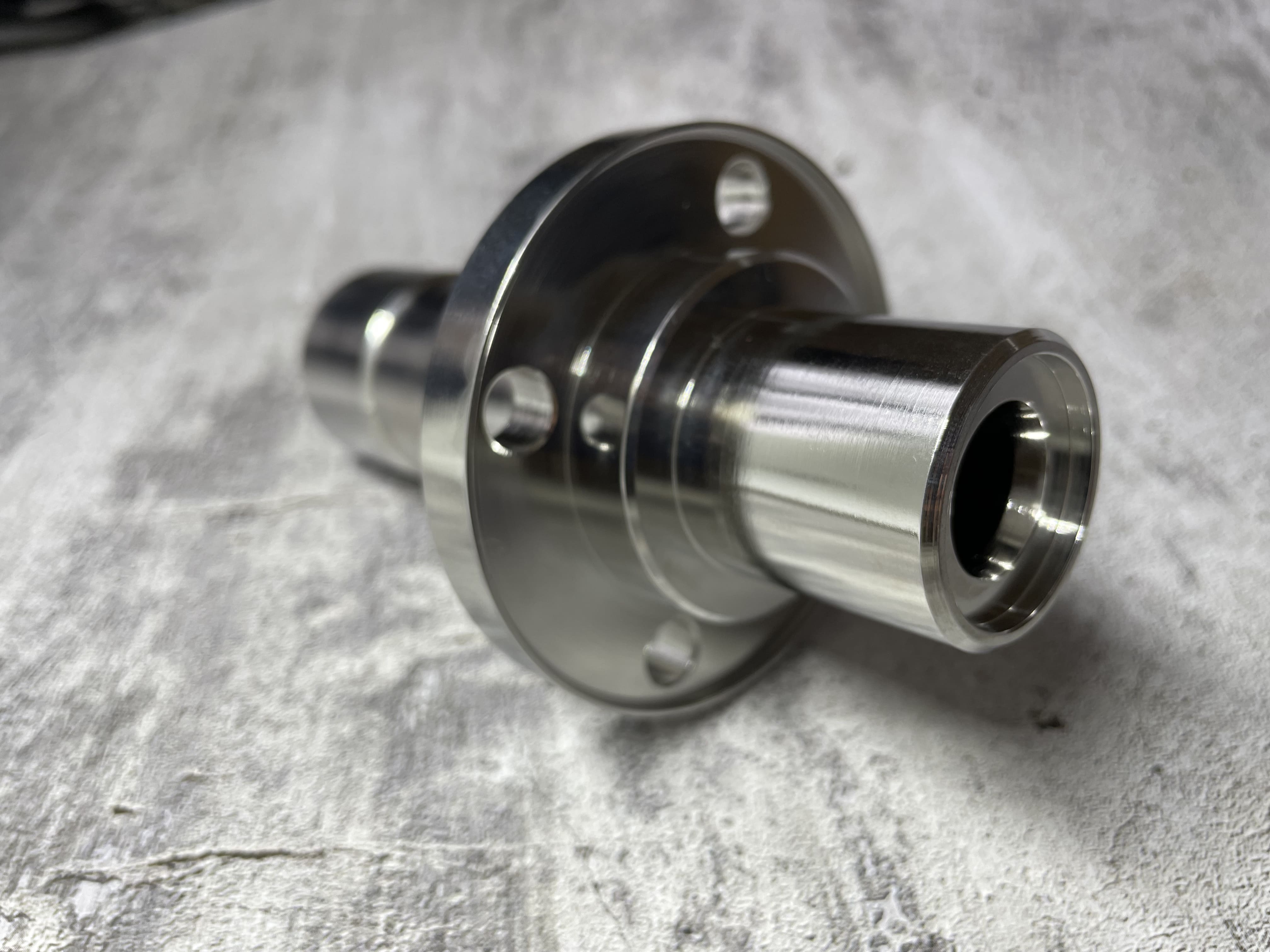

Для изготовления валов, которые подвергаются постоянному кручению и изгибу, чаще всего применяют конструкционные легированные стали. Популярная марка 40Х обладает отличной способностью к закалке, поэтому она обеспечивает высокую твердость поверхности при сохранении вязкой и прочной сердцевины.

Когда требуется еще большая износостойкость в зоне контакта с подшипниками, выбирают сталь 18ХГТ с последующей цементацией. В этом случае поверхностный слой насыщают углеродом на глубину до 1.5 мм, чтобы деталь могла эффективно сопротивляться истиранию в течение многих лет. Если вал работает в агрессивной среде или контактирует с водой, используют нержавеющую сталь 12Х18Н10Т.

Выбор конкретного материала всегда основывают на анализе рабочих нагрузок и скорости вращения узла в реальных условиях. Для станков с высокими оборотами шпинделя иногда заказывают валы из стали 30ХГСА, так как она отличается повышенным пределом выносливости и не боится вибраций.

Термическая обработка меняет структуру металла на молекулярном уровне и придает деталям необходимые эксплуатационные характеристики. Без закалки стальные шестерни или валы быстро деформируются под нагрузкой, так как сырой металл имеет низкий порог текучести.

Процесс нагрева в печи до температуры +850℃ и последующее резкое охлаждение в масле или воде делают поверхность очень твердой. Когда деталь приобретает заданную прочность, она гораздо медленнее изнашивается при трении и лучше выдерживает ударные нагрузки. Чтобы убрать излишнюю хрупкость после закалки, обязательно проводят отпуск, который возвращает материалу необходимую пластичность.

Для многих ответственных запчастей используют локальную закалку токами высокой частоты, когда нагревают только рабочую зону зуба или посадочную шейку вала. Такой метод сохраняет основу детали эластичной, поэтому она не лопается при внезапных заклиниваниях механизма. Если станку требуются направляющие или втулки, их могут подвергать азотированию или цианированию для создания сверхтвердого защитного слоя. Когда термический цикл завершают, проводят замер твердости по шкале Роквелла или Бринелля для подтверждения качества работы.

Замена полимерных шестерен на стальные или бронзовые аналоги часто становится отличным способом модернизации старого оборудования. Пластик со временем сохнет и трескается, а также он часто не выдерживает повышенные тепловые нагрузки при ускорении темпов производства. Металлические колеса обладают гораздо большим ресурсом, потому что они не боятся контакта с горячим маслом и стружкой.

Когда заказывают изготовление такой пары, обязательно учитывают модуль зуба и необходимость балансировки для снижения шума при работе. Бронза отлично подходит для работы в паре со стальным червяком, так как этот материал имеет низкий коэффициент трения и предотвращает задиры.

При переходе на металл важно учитывать общую массу узла и инерционные силы, которые могут возрасти из-за большего веса новых компонентов. Иногда в дисках сверлят облегчающие отверстия, чтобы сохранить динамические характеристики привода на прежнем уровне. Если станок требует диэлектрической развязки или имеет другие специфические условия, используют современные композиты с металлическим сердечником.

Высокая точность зубчатого зацепления достигается за счет использования зубофрезерных станков и прецизионного режущего инструмента. Сначала заготовку обтачивают на токарном станке с минимальным припуском, чтобы обеспечить идеальную соосность наружного диаметра и внутреннего отверстия. Когда приступают к нарезке, червячная фреза постепенно выбирает металл и формирует эвольвентный профиль каждого зуба.

Точность позиционирования инструмента контролируют с помощью оптических датчиков, которые фиксируют перемещения с погрешностью не более 2 мкм. Если шестерня предназначена для высокоскоростного редуктора, после закалки ее обязательно отправляют на зубошлифовку.

Шлифование зубьев убирает микроскопические неровности и искажения формы, которые могли появиться из-за термических деформаций металла. Когда поверхность становится зеркальной, шум при работе механизма снижается на 15-20%, а плавность хода значительно возрастает. На каждом этапе производства используют специальные шаблоны и зубомеры для проверки шага и толщины зуба по делительной окружности. Если обнаруживают малейшее отклонение от заданных параметров, настройки станка корректируют до начала серийного выпуска.

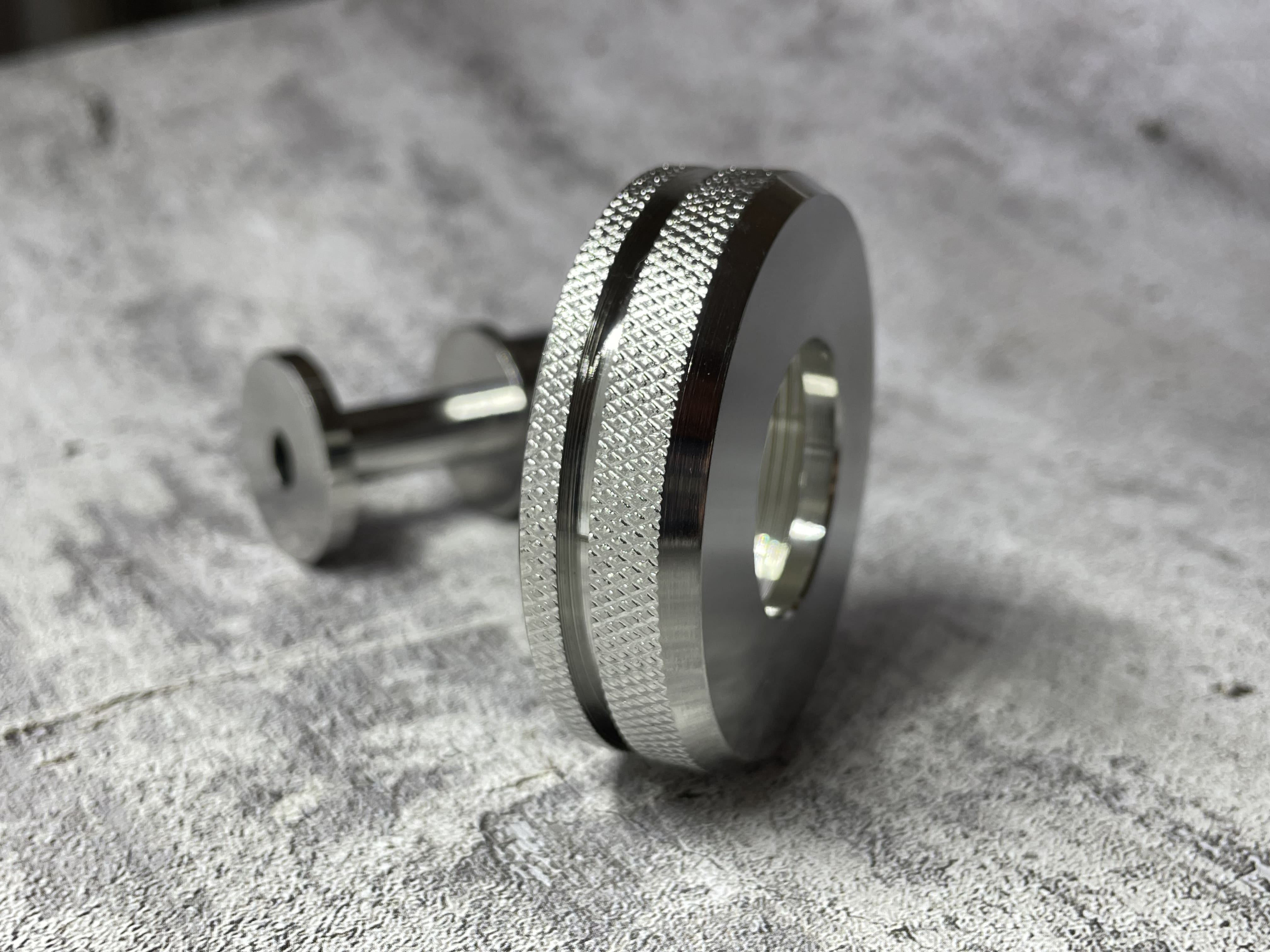

Бронзовые сплавы обладают уникальными антифрикционными свойствами, что делает их незаменимыми для производства втулок, гаек ходовых винтов и подпятников. Когда стальной вал вращается внутри бронзовой опоры, создается пара трения с минимальным сопротивлением, потому что медь и олово в составе сплава образуют гладкую пленку. Этот материал отлично удерживает смазку в микропорах и не допускает приваривания деталей друг к другу при временном масляном голодании.

Если в узле возникает перегрев, бронза быстро отводит тепло от зоны контакта, что защищает стальной вал от тепловой деформации. Для изготовления таких запчастей чаще всего используют марки БрОЦС5-5-5 или БрАЖ9-4 в зависимости от условий работы.

В отличие от стали, бронза легче переносит попадание мелких абразивных частиц, так как она поглощает их в свою мягкую поверхность и сохраняет вал целым. Когда деталь изнашивается, ее замена обходится дешевле, чем восстановление сложной поверхности основного шпинделя или станины. Бронзовые гайки в винтовых парах обеспечивают высокую точность перемещения суппорта, потому что они имеют стабильный коэффициент расширения при нагреве.

Контроль качества начинается с визуального осмотра поверхности на отсутствие забоин, трещин и следов пережога после шлифовки. Когда завершают первичную проверку, переходят к замеру линейных и диаметральных размеров с помощью калиброванных инструментов. Особое внимание уделяют биению посадочных шеек под подшипники, которое не должно превышать 0.01 мм для большинства типов станков.

С помощью профилометра измеряют шероховатость металла, так как слишком грубая поверхность быстро сотрет уплотнения и приведет к утечке масла. Если вал имеет большую длину, проверяют его прямолинейность на специальных призмах с использованием индикаторов часового типа.

Для ответственных деталей, работающих на высоких оборотах, проводят динамическую балансировку на стенде. Когда обнаруживают дисбаланс, лишний металл удаляют путем сверления в ненагруженных зонах или добавляют грузы для выравнивания масс. Этот процесс исключает появление вибраций, которые могут разрушить станок или испортить чистоту обработки деталей. Если документация требует проверки твердости, делают несколько уколов алмазным наконечником в разных точках вала.

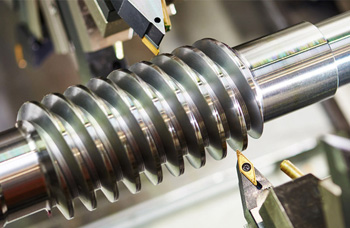

Производство длинных ходовых винтов требует использования специальных станков с люнетами, которые поддерживают заготовку и не дают ей прогибаться под собственным весом. Когда металл нагревается в процессе резки, он начинает расширяться, что может привести к погрешности шага резьбы на всей длине детали.

Чтобы исключить этот дефект, применяют интенсивное охлаждение и выполняют нарезку за несколько проходов с постепенным углублением. Для таких изделий выбирают стали с высокой стабильностью размеров, например 40Х или 38Х2МЮА, которые проходят предварительное старение. Если винт имеет длину более 3 м, его проверку проводят в термоконстантном помещении, где поддерживают температуру +20℃.

Особую сложность представляет финишная правка винта после термической обработки, потому что длинные стержни часто ведет при закалке. Мастера используют ручные или гидравлические прессы для восстановления соосности, ориентируясь на показания высокоточных приборов. Когда кривизну устраняют, винт отправляют на резьбошлифовальный станок для формирования окончательного профиля нитки резьбы. Этот этап гарантирует плавность перемещения гайки без заеданий и рывков по всей рабочей зоне станка.

Восстановление деталей целесообразно в тех случаях, когда стоимость новой запчасти слишком высока или сроки ее поставки превышают все разумные пределы. Для возвращения первоначальных размеров используют методы наплавки металла, электромикродуговое напыление или гальваническое хромирование.

Когда на изношенную шейку вала наносят слой нового материала, его толщину делают с запасом для последующей механической обработки. Этот способ позволяет не только вернуть деталь в строй, но и улучшить ее свойства, если при наплавке использовать более твердые сплавы. Но при сильном износе зубьев шестерен или глубоких трещинах в корпусе восстановление становится невозможным из-за риска внезапного разрушения.

После нанесения слоя металла запчасть устанавливают на станок и протачивают или шлифуют до номинального размера. Когда проводят такие работы, важно соблюдать температурный режим, чтобы не допустить отслоения покрытия или изменения свойств основного металла. Если восстанавливают посадочные места в корпусах, применяют метод расточки и запрессовки переходных втулок из более прочного материала. Этот подход часто используют для ремонта тяжелых станин или коробок передач, где замена всего узла стоит очень дорого.

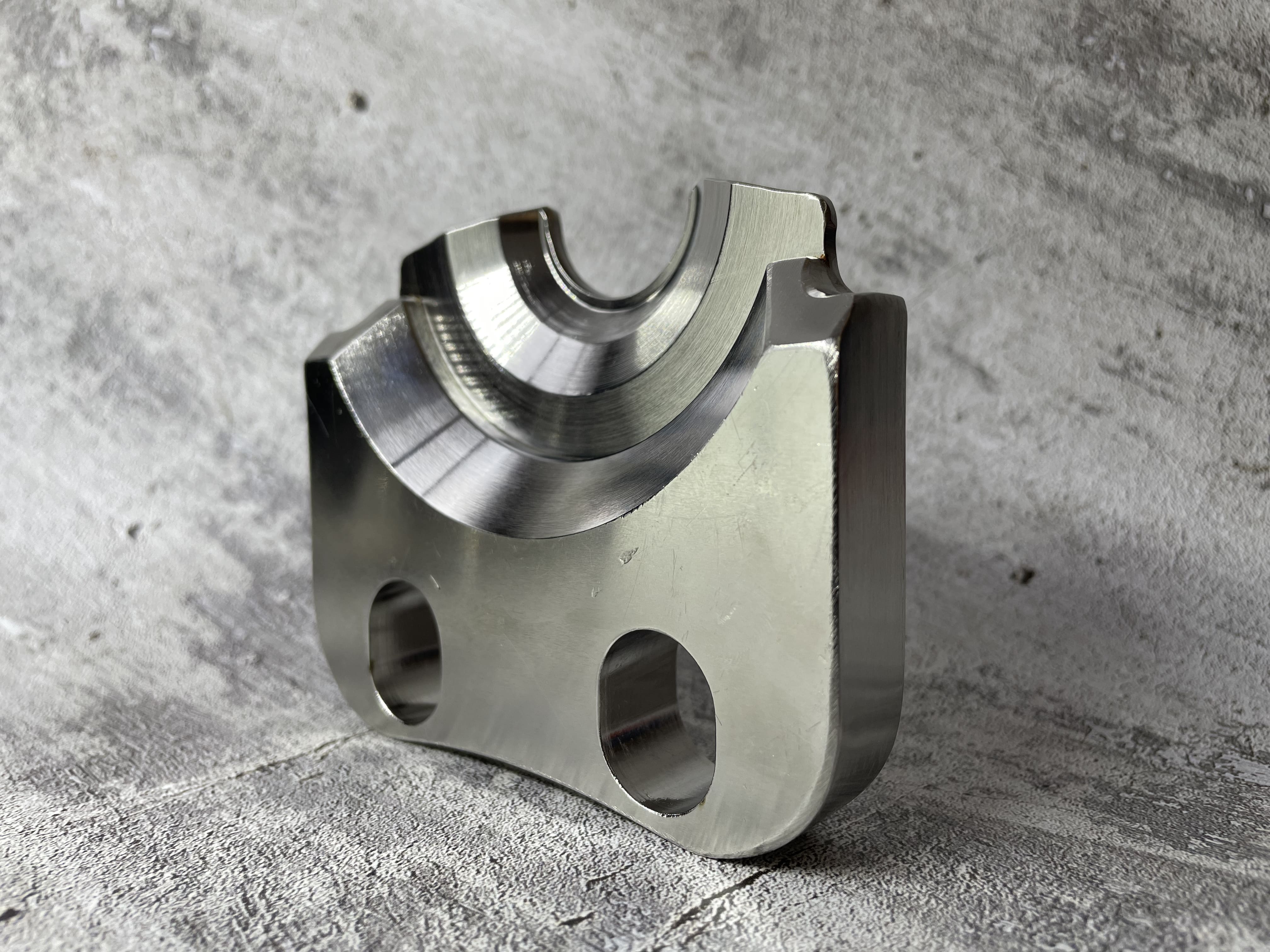

Для производства промышленных ножей выбирают высокоуглеродистые инструментальные стали марок Х12МФ или 6ХВ2С, которые сохраняют остроту кромки при огромных нагрузках. Для начала заготовку фрезеруют, создавая нужный угол заточки, и сверлят отверстия под крепежные болты.

Когда предварительная форма готова, ножи отправляют на закалку в вакуумных печах, чтобы избежать обезуглероживания поверхностного слоя и появления окалины. Твердость режущей части обычно доводят до 55-60 единиц по Роквеллу, потому что это обеспечивает идеальный баланс между стойкостью к износу и хрупкостью. Если металл будет слишком твердым, при попадании каленой заготовки нож может лопнуть или выкрошиться.

После термической обработки ножи проходят стадию плоского шлифования, где добиваются идеальной прямолинейности режущей кромки на всей длине. Когда поверхность становится гладкой, снижается трение при резе, а само усилие рубки распределяется равномерно по всей детали. Точность размеров по толщине крайне важна для правильной настройки зазора между верхним и нижним ножом на станке. Если зазор будет выставлен неверно из-за кривизны ножа, качество реза металла ухудшится, а нагрузка на привод гильотины возрастет.

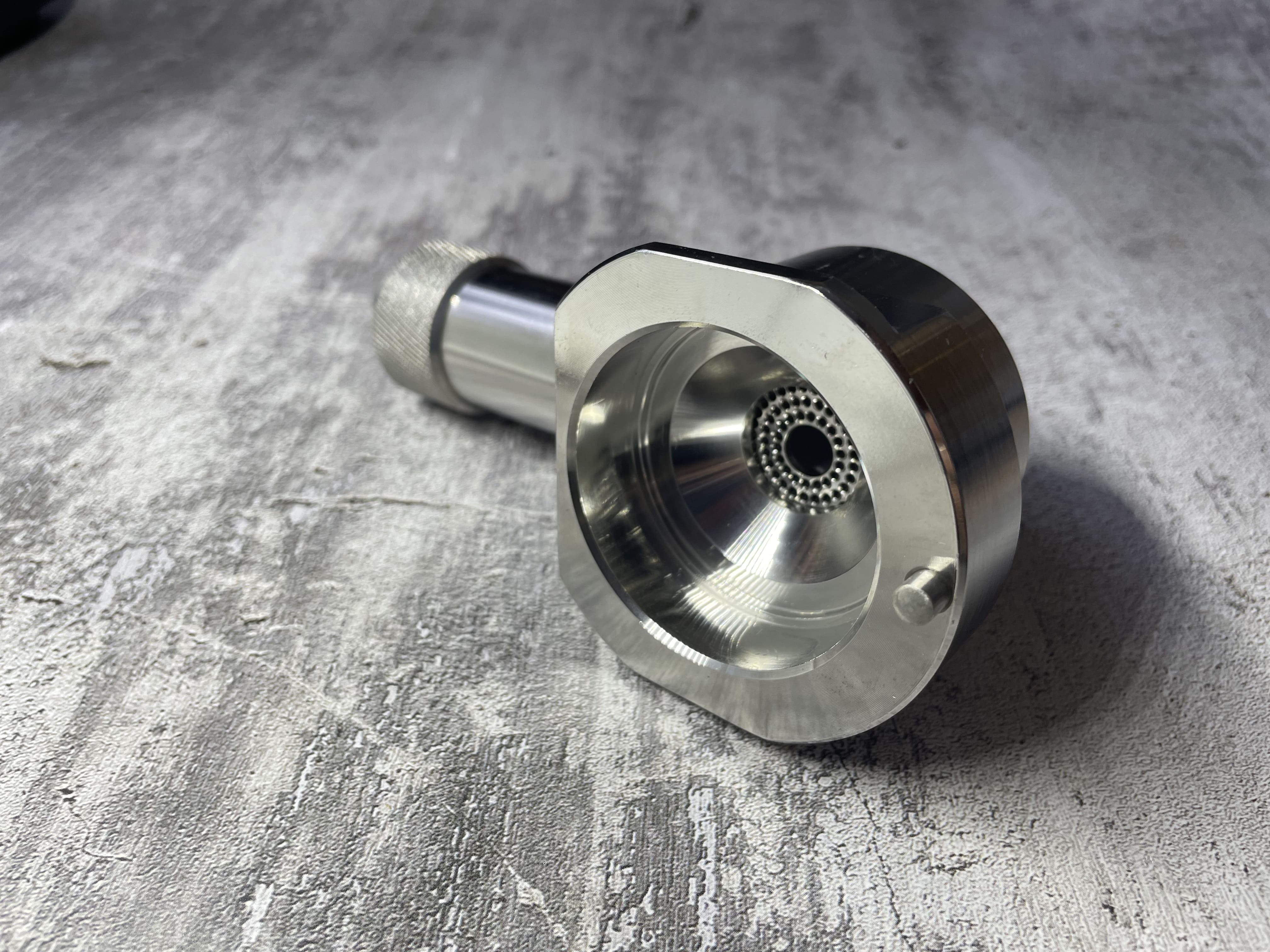

Изготовление деталей для гидравлики требует исключительной чистоты обработки поверхностей и строгого соблюдения допусков по геометрии. Основным элементом здесь выступает шток, который изготавливают из стали 45 или 40Х с последующим нанесением твердого хромового покрытия. Слой хрома толщиной 20-30 мкм защищает металл от коррозии и обеспечивает легкое скольжение по уплотнениям без их повреждения.

Когда шток шлифуют, добиваются зеркального блеска, потому что любая царапина станет причиной утечки масла под высоким давлением. Поршни и задние крышки цилиндров вытачивают с высокой точностью, чтобы обеспечить надежную фиксацию резиновых и полиуретановых манжет.

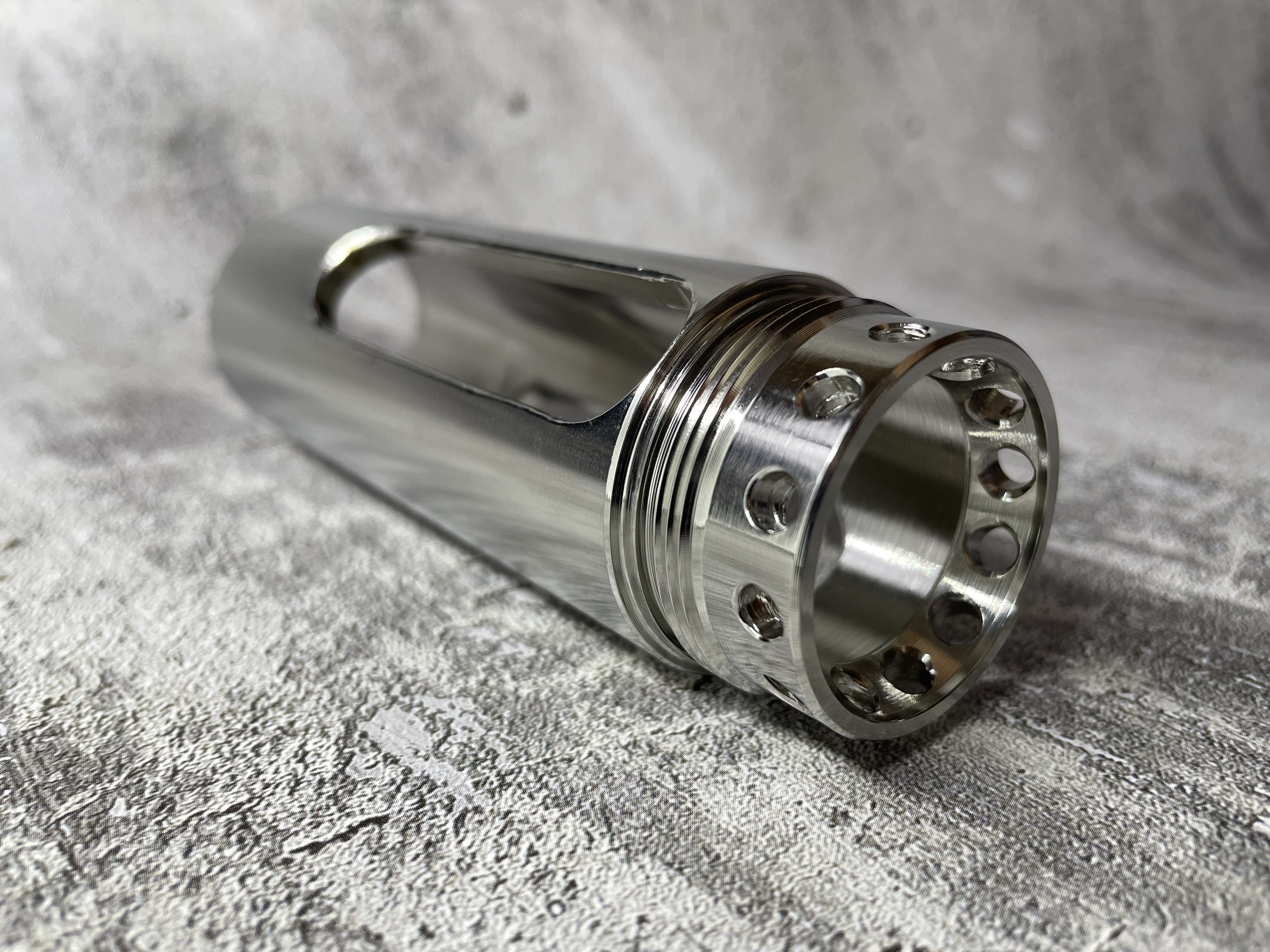

Внутреннюю поверхность гильз подвергают хонингованию или раскатке роликами до достижения минимальной шероховатости и идеальной цилиндричности. Если внутри трубы будет конусность или эллипс, поршень начнет подклинивать, а уплотнения выйдут из строя через несколько часов работы. Когда все детали готовы, проводят тестовую сборку и испытания на стенде под давлением, которое в 1.5 раза превышает рабочее. Это позволяет убедиться в прочности сварных швов и герметичности всех соединений при пиковых нагрузках.

Титановые сплавы выбирают для производства запчастей, когда требуется сочетание высокой прочности, малого веса и исключительной стойкости к химически агрессивным средам. Этот металл в два раза легче стали, при этом он превосходит ее по многим механическим характеристикам и выдерживает нагрев до высоких температур.

Изготовление деталей из титана требует применения специального режущего инструмента с износостойким покрытием, потому что материал имеет низкую теплопроводность и быстро перегревает зону реза. Когда проводят токарную или фрезерную обработку, используют обильное охлаждение и сниженные скорости подачи для предотвращения налипания стружки.

Титан часто применяют для деталей насосов, перекачивающих кислоты, или для высоконагруженных кронштейнов в авиационном оборудовании. Когда требуется сварка титановых элементов, работу проводят строго в камере с аргоном, так как при контакте с воздухом горячий металл мгновенно окисляется и становится хрупким. После механической обработки запчасти могут подвергать анодированию для создания на поверхности цветного защитного слоя с повышенной твердостью.

Балансировка тяжелых вращающихся деталей необходима для устранения центробежных сил, которые вызывают разрушительные вибрации при работе оборудования. Сначала проводят статическую балансировку на параллельных ножах, где деталь самопроизвольно проворачивается тяжелой точкой вниз под действием гравитации.

Когда самое массивное место обнаружено, на противоположной стороне закрепляют временные грузы или высверливают лишний металл до тех пор, пока маховик не станет замирать в любом положении. Но для высоких оборотов этого недостаточно, поэтому вторым этапом проводят динамическую балансировку на специальном станке.

При вращении детали датчики фиксируют колебания в двух плоскостях и точно определяют угол и массу неуравновешенного участка. Когда компьютер выдает координаты, мастер удаляет материал путем сверления или фрезерования пазов на торцевой поверхности изделия. Если конструкция не позволяет снимать металл, используют специальные балансировочные винты или приваривают пластины нужного веса. После того как вибрация снижается до допустимых значений по ГОСТ, балансировку считают успешной, а данные заносят в паспорт изделия.
