Круг медный

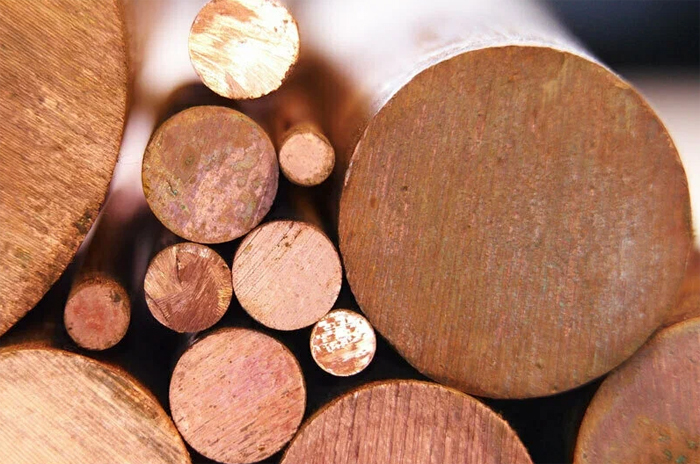

Поверхность качественного медного круга должна быть гладкой, но стандарты допускают наличие небольших следов протяжки или прокатки. Мелкие риски или углубления не должны выходить за пределы допуска по диаметру, который устанавливают для конкретного класса точности изделия. Если на заготовке видны глубокие раковины или закаты, материал отбраковывают, потому что такая пористость нарушает прочность будущей детали. Допустимым считают тусклый оттенок и незначительные следы окисления, так как чистая медь быстро темнеет под действием воздуха даже при кратковременном хранении на складе.

Особая чистота поверхности требуется для прутков, которые используют в высокоточной электронике или вакуумном оборудовании. Следы масла или графитовой смазки должны полностью отсутствовать, чтобы не загрязнять внутреннее пространство приборов при нагреве. Когда круг проходит через финальную стадию обработки, его можно дополнительно полировать до зеркального блеска. Но любые вмятины или серьезные механические повреждения могут стать причиной поломки инструмента на токарном станке, поэтому качество каждой штанги проверяют визуально.

Да, медный круг обладает высокой пластичностью и его часто выбирают для производства метизов без предварительного нагрева заготовки. Когда металл проходит через высадочный пресс, его структура плотно заполняет матрицу и формирует головку заклепки нужного диаметра. Металл не трескается при резкой деформации, потому что чистая медь имеет высокую способность к растяжению и смещению атомных слоев.

Для таких задач используют мягкие отожженные прутки, которые легче меняют форму под действием механического усилия. Финальная прочность заклепки повышается за счет эффекта нагартовки, который уплотняет кристаллическую решетку в зоне удара.

Толщина исходного прутка должна соответствовать размерам канала в оборудовании, чтобы избежать перекоса детали внутри станка. Свободное скольжение металла внутри формы обеспечивают с помощью специальных смазок, которые снижают трение и увеличивают ресурс инструмента. Медные крепежные элементы обеспечивают надежное соединение и отлично проводят электричество, что важно для контактов в силовых установках.

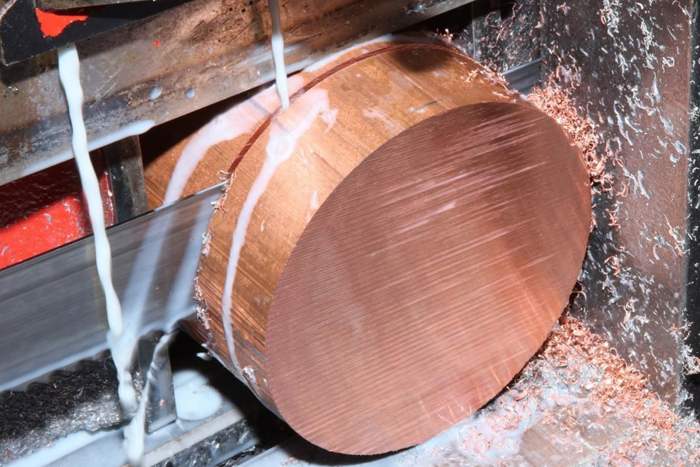

Медь обладает высокой вязкостью, поэтому при точении прутка стружка часто налипает на поверхность резца. Такое явление приводит к быстрому перегреву и к затуплению кромки, если не использовать специальные режущие пластины с очень острым углом заточки.

Для чистовой отделки выбирают инструмент с полированными канавками, которые обеспечивают свободный вывод металла из зоны резания. Когда скорость резца достигает высоких значений, нарост на инструменте образуется реже, потому что металл не успевает сплавиться с поверхностью резца. Охлаждение играет ключевую роль в качестве готовой детали, так как медь быстро расширяется при нагреве.

Если заготовка сильно нагреется во время работы, точные размеры могут исказиться после финального остывания изделия. Подавать смазочно-охлаждающую жидкость нужно непрерывным потоком под высоким давлением для эффективного удаления тепла. Такой подход позволяет получать зеркальную поверхность без задиров и рисок, что важно для деталей высокоточных механизмов. Прутки марки М1 обрабатывают на повышенных оборотах, чтобы получить максимально гладкий срез.

Бескислородная медь марки М0б практически не содержит посторонних примесей и газов, поэтому она обладает идеальной электропроводностью. Прутки из этого металла незаменимы в производстве компонентов электровакуумных приборов и мощных транзисторов.

Когда такую медь нагревают до высоких температур, в ней не образуются поры и микротрещины от взаимодействия с водородом. Это гарантирует сохранение вакуума внутри прибора и предотвращает внезапный выход оборудования из строя. Прокат отличается высокой химической чистотой, что позволяет передавать электрические сигналы без искажений и лишних тепловых потерь.

При сварке или пайке бескислородного круга шов получается очень плотным и надежным, так как в нем отсутствуют оксидные включения. Металл сохраняет пластичность даже после многократных циклов нагрева, что важно для деталей со сложной геометрией. Из таких прутков вытачивают аноды и катоды, которые имеют огромный ресурс работы в агрессивных условиях.

Медь в чистом виде редко применяют для нагруженных узлов трения из-за ее мягкости, но она служит отличной основой для антифрикционных деталей. Из медных кругов изготавливают вкладыши и втулки, которые работают в паре со стальными валами при небольших скоростях вращения.

Металл обладает способностью быстро отводить тепло из зоны контакта, поэтому подшипник не перегревается и не заклинивает. Если в медь добавляют небольшое количество олова или фосфора, ее износостойкость значительно возрастает. Такие детали хорошо прирабатываются к поверхности вала и защищают более дорогостоящие компоненты машины от преждевременного износа.

Для повышения ресурса втулок используют принудительную подачу масла, которое заполняет микроскопические неровности на поверхности меди. Медный прокат химически инертен ко многим видам смазочных материалов, поэтому не разрушается под их воздействием. Когда деталь вырабатывает ресурс, ее легко заменить на новую без проведения сложных ремонтных работ.

Высокая теплопроводность меди делает ее лучшим материалом для изготовления оснований кулеров и радиаторов мощных процессоров. Из медного круга большого диаметра вытачивают теплосъемные пластины, которые контактируют непосредственно с кристаллом чипа. Металл мгновенно поглощает тепловую энергию и передает ее на алюминиевые ребра или в жидкостный контур охлаждения.

Благодаря плотной структуре прутка тепло распределяется равномерно по всей площади подошвы радиатора. Это предотвращает локальный перегрев электроники и позволяет системе работать на максимальных частотах без сбоев.

Для эффективной работы поверхность медного основания полируют до зеркального состояния, чтобы убрать малейшие воздушные прослойки между чипом и металлом. Толщина медной детали должна быть достаточной для аккумулирования резких скачков температуры при пиковых нагрузках. Медь отлично поддается пайке, поэтому к основанию можно легко прикрепить тепловые трубки для быстрого переноса энергии.

Медь сохраняет пластичность в холодном состоянии, но для изгиба прутка диаметром более 30 мм требуются огромные усилия. Использование мощных гидравлических трубогибов позволяет менять форму круга без предварительного термического воздействия. При этом важно соблюдать минимальный радиус гиба, чтобы не допустить разрывов волокон на внешней стороне заготовки.

Холодная гибка приводит к упрочнению металла в месте деформации, что может быть полезно для жесткости конструкции. Но при слишком крутых поворотах на поверхности могут возникнуть складки или микротрещины из-за предельного напряжения структуры.

Если требуется сделать сложную форму с малым радиусом, пруток лучше предварительно отжечь для придания ему максимальной мягкости. Нагрев до +600℃ и последующее охлаждение восстанавливают способность меди к значительным деформациям. После гибки деталь можно подвергнуть повторной калибровке для возврата идеального круглого сечения в зоне поворота. Медь не пружинит так сильно, как сталь, поэтому хорошо держит заданный угол после снятия нагрузки.

Медный круг - основной материал для производства сварочных электродов, потому что он должен выдерживать огромные импульсные токи и сильное механическое сжатие. Для этих целей часто выбирают прутки из специальных сплавов с добавлением хрома или циркония.

Легирующие элементы повышают температуру размягчения металла до +500℃, что позволяет рабочему кончику сохранять свою форму при интенсивном нагреве зоны контакта. Чистая медь без добавок быстро деформируется под давлением пресса, поэтому ее используют только для сварки тонких листов на малых мощностях. Высокая теплопроводность круга обеспечивает эффективный отвод тепла в систему водяного охлаждения сварочной машины, которая защищает узел от расплавления.

При обработке заготовки на токарном станке получают идеальную конусность рабочей части для равномерного распределения давления по площади шва. Отработанные электроды можно перетачивать несколько раз до достижения минимально допустимой длины по технологической карте. Поверхность круга должна быть свободна от глубоких трещин, так как любые пустоты вызывают локальный перегрев и прилипание меди к стальному листу.

Медный круг выступает заготовкой для изготовления переходников, тройников и заглушек, которые соединяют элементы инженерных сетей методом капиллярной пайки. Металл обладает идеальной химической совместимостью с медными трубами, что полностью исключает возникновение гальванической коррозии в узлах системы.

При вытачивании деталей на автоматических станках получают высокую чистоту поверхности и очень точные размеры резьбовых соединений. Медь отлично переносит высокое рабочее давление до 25 бар и сохраняет герметичность при резких скачках температуры воды. Прутки марки М1 обеспечивают гигиеническую безопасность водопровода, потому что в их составе отсутствуют вредные примеси свинца и других тяжелых металлов.

Внутренние каналы в таких фитингах делают гладкими, чтобы минимизировать сопротивление потоку жидкости и предотвратить появление шума в трубах при большой скорости воды. После механической обработки детали часто подвергают финальному отжигу для восстановления мягкости металла перед монтажными работами. Прокат легко поддается пайке твердыми и мягкими припоями, что значительно упрощает работу сантехников на объекте.

Медный круг высокой чистоты применяют в качестве растворимых анодов в ваннах для нанесения медных покрытий на стальные или пластиковые детали. Прутки подвешивают на специальные титановые крюки и погружают в электролит, где под действием тока металл переходит в раствор. Чистота проката марки М0 или М1 имеет важнейшее значение, потому что любые примеси могут испортить качество и цвет декоративного слоя.

Равномерное растворение круга обеспечивает стабильную концентрацию ионов меди в ванне и гарантирует получение плотной защитной пленки без дефектов. Металл в форме прутков удобно загружать в специальные сетчатые корзины, которые защищают раствор от попадания мелкого шлама.

Процесс анодного растворения требует отсутствия внутренних пустот в структуре меди, так как любые каверны могут привести к неравномерному износу заготовки. Когда анод вырабатывает ресурс, остатки прутка отправляют на переплавку без потери ценности и полезных свойств материала. Медный круг обеспечивает высокую скорость осаждения покрытия, что сокращает время обработки каждой партии продукции на гальваническом производстве.
