Квадрат титановый

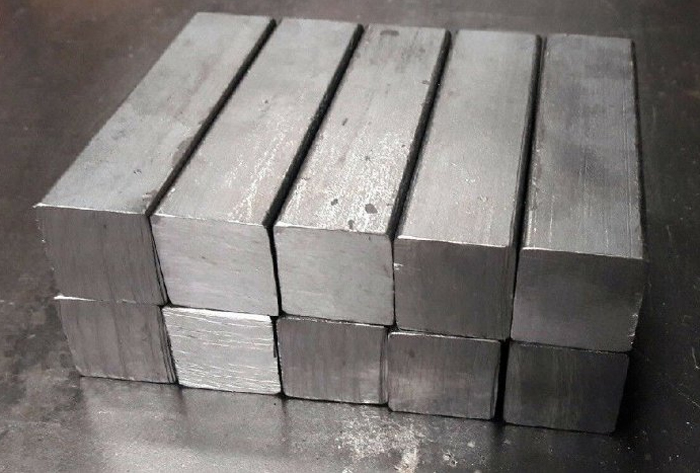

Кованый титановый квадрат имеет более плотную структуру зерен из-за многократной деформации металла под мощным молотом или прессом. Этот метод производства позволяет получать массивные заготовки с размером стороны до 200 мм и более, что часто невозможно на стандартных прокатных станах. В процессе ковки металл уплотняется во всем объеме, поэтому такие изделия выбирают для изготовления самых ответственных деталей турбин и авиационных двигателей.

Кованые заготовки лучше сопротивляются ударным нагрузкам и имеют высокий предел выносливости при интенсивном циклическом растяжении. Поверхность такого квадрата обычно требует обязательной последующей обточки, так как после пресса на ней присутствуют неровности и глубокий слой окалины.

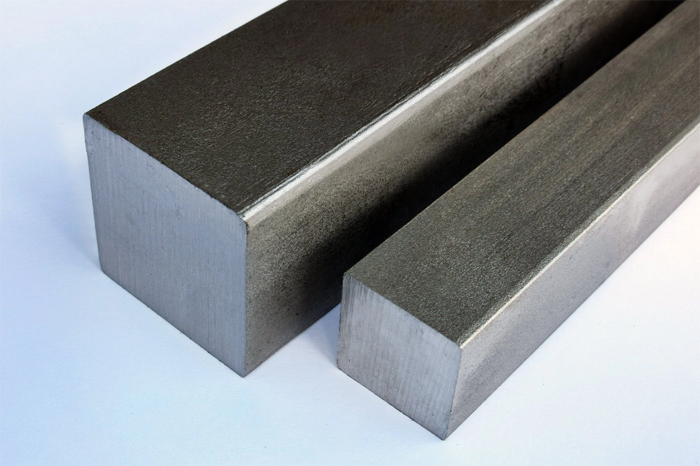

Горячекатаный титановый квадрат отличается более высокой точностью геометрических размеров и гладкой матовой поверхностью. Этот вид проката используют в качестве полуфабриката для массового производства крепежа и мелких деталей механизмов на автоматических станках. Прокатка обеспечивает стабильность параметров по всей длине штанги, поэтому заготовку легче базировать в зажимных устройствах оборудования.

В авиастроении титановые квадраты большого сечения служат основой для силовых элементов и лонжеронов, которые принимают на себя основные нагрузки. Сплав ВТ6 обладает колоссальной удельной прочностью, поэтому замена стальных деталей на титановые позволяет снизить массу планера на 20%.

Квадратный профиль обеспечивает высокую жесткость на изгиб и кручение во всех плоскостях, что гарантирует стабильность аэродинамических качеств машины. Металл выдерживает огромные перепады давления и температур без потери несущей способности и деформации. Долговечность титанового каркаса часто превышает ресурс самого воздушного судна из-за отсутствия коррозии в местах креплений.

Квадратная форма заготовки значительно упрощает процесс фрезерования сложных крепежных узлов и пазов для установки нервюр. Титановые прутки проходят обязательную стадию вакуумного отжига для снятия внутренних напряжений, которые возникают при горячей деформации. Это предотвращает коробление длинномерных деталей в процессе механической обработки на многоосевых станках с ЧПУ. Каждое изделие проверяют методами неразрушающего контроля для подтверждения отсутствия микротрещин в структуре сплава.

Ультразвуковая дефектоскопия позволяет обнаружить скрытые раковины, газовые поры и неметаллические включения без повреждения самого металла. Звуковая волна высокой частоты проходит сквозь толщу квадрата и отражается от границы раздела сред, если встречает внутреннюю пустоту. Специальный датчик фиксирует время возврата сигнала и выводит информацию о глубине и размере дефекта на экран монитора.

Для проведения качественного сканирования поверхность квадрата должна иметь низкую шероховатость и быть очищенной от масел. На металл наносят слой контактного геля или погружают деталь в ванну с водой, так как воздух полностью блокирует прохождение ультразвука.

Проверку ведут по всем четырем граням прутка для получения полной объемной картины структуры материала. Плотная кристаллическая решетка титана хорошо проводит звук, что обеспечивает высокую точность измерений на глубине до 200 мм и более.

Квадратные заготовки из титановых сплавов идеально подходят для производства корпусов и запорных элементов арматуры, работающей в агрессивных средах. Металл обладает уникальной стойкостью к эрозионному износу под действием скоростных потоков жидкости и газа.

На поверхности титана мгновенно восстанавливается защитная оксидная пленка, если она получает механические повреждения от мелких частиц песка. Это свойство позволяет эксплуатировать титановые клапаны на нефтедобывающих платформах и химических заводах без риска сквозных разрушений. Прочность титана гарантирует герметичность соединений при давлениях в сотни атмосфер.

Из квадрата вытачивают массивные детали с толстыми стенками, которые успешно сопротивляются пульсациям давления и вибрациям. Вязкость титана предотвращает образование хрупких трещин в зоне резьбовых соединений и уплотнительных поверхностей.

Для работы с соляной или серной кислотой выбирают сплавы с добавлением палладия, которые имеют повышенную химическую инертность. Титановая арматура не требует регулярной замены и сложного технического обслуживания, что значительно снижает эксплуатационные расходы.

Титан - один из лучших конструкционных материалов для криогенной техники благодаря сохранению пластичности при экстремальном холоде. В отличие от многих марок стали титановые сплавы не проявляют хладноломкости и не разрушаются при контакте с жидким азотом или гелием.

Предел прочности титанового квадрата при охлаждении до -253℃ заметно возрастает, что повышает коэффициент надежности всей конструкции. Металл выдерживает резкие термические удары без образования микротрещин и внутренних разрывов структуры. Это позволяет использовать титановый прокат для изготовления опорных рам и крепежа в космических аппаратах и сверхпроводящих магнитах.

Низкий коэффициент теплопроводности титана также полезное свойство в условиях глубокого холода. Металл замедляет передачу тепла от внешней среды к внутренним узлам установки, что помогает поддерживать стабильный температурный режим. Для криогенных нужд выбирают сплавы с минимальным содержанием примесей кислорода и железа, которые могут повлиять на ударную вязкость металла. Квадратная форма заготовок удобна для сборки жестких пространственных каркасов.

Для скоростных катеров и судов специального назначения гребные валы изготавливают из титановых квадратов большого сечения путем их последующей обточки. Титан обладает превосходной коррозионной усталостью, поэтому не теряет прочность под воздействием морской воды и переменных механических нагрузок.

Металл в два раза легче стали, что значительно снижает инерцию вращающихся частей и уменьшает вибрации на корпусе судна. Это позволяет проектировать более легкие и эффективные двигательные установки с повышенным ресурсом работы подшипников. Титановые валы не требуют нанесения антикоррозийных покрытий и сохраняют свою целостность при длительных стоянках в портах.

Высокая жесткость квадратной заготовки на этапе ковки гарантирует получение прямолинейных деталей без внутренних дефектов. При механической обработке титан требует использования специальных режимов резания для исключения перегрева металла и его термической деформации. Поверхность вала в местах контакта с уплотнениями часто подвергают упрочнению для повышения износостойкости. Металл успешно сопротивляется воздействию кавитации и абразивных частиц песка в прибрежных водах.

Массу одного погонного метра вычисляют по стандартной математической формуле: сторону квадрата в метрах возводят в квадрат и умножают на длину 1 м и на плотность сплава. Средний показатель плотности для титана принимают равным 4500 кг/куб.м, что почти вдвое меньше веса стальных аналогов. Например, квадрат со стороной 50 мм будет иметь теоретический вес около 11.25 кг на 1 м длины. Знание точной массы помогает правильно подобрать транспортное средство и рассчитать допустимую нагрузку на складские стеллажи.

Горячекатаные квадраты часто имеют небольшие отклонения в большую сторону за счет припусков на последующую механическую обработку граней. Многие поставщики предоставляют готовые таблицы весов для всех стандартных размеров по ГОСТу 26492-85. Знание веса заготовки также крайне важно для конструкторов при расчете центровки и инерции подвижных частей механизмов.

Механическая обработка граней титанового прутка требует особого внимания к жесткости системы «станок-инструмент-деталь». Титан обладает низким модулем упругости, поэтому заготовка под действием фрезы может вибрировать и отжиматься от режущей кромки. Это приводит к появлению некрасивой «волны» на поверхности и быстрому выходу инструмента из строя из-за микроударов.

Для получения качественного угла в 90 градусов используют фрезы со специальной геометрией и острой заточкой, которые минимизируют усилия резания. Важно обеспечить надежную фиксацию квадрата по всей длине, чтобы исключить прогиб центральной части штанги во время прохода инструмента.

Еще одна проблема связана с интенсивным тепловыделением в зоне контакта, так как титан плохо проводит тепло и оно концентрируется на кромке фрезы. При обработке углов площадь контакта инструмента с металлом возрастает, что может вызвать мгновенное налипание титановой крошки на зубья. Чтобы этого избежать, применяют обильное охлаждение под высоким давлением и работают на пониженных скоростях вращения шпинделя. Для финишных операций выбирают фрезы с алмазным или нитридным напылением, которые сохраняют остроту на протяжении долгого времени.

Термическая обработка в вакууме - ключевой этап подготовки титанового проката к последующей сложной деформации. В процессе горячей прокатки или ковки внутри металла накапливаются внутренние напряжения, которые делают структуру неоднородной и жесткой. Нагрев заготовок в печи до температуры +700-800℃ при глубоком разрежении позволяет атомам титана перестроиться в правильную кристаллическую решетку.

Отсутствие воздуха в камере исключает поглощение металлом газов, таких как кислород и азот, которые вызывают охрупчивание поверхности. После отжига титановый квадрат становится значительно мягче и приобретает способность к изгибу и штамповке без риска образования трещин.

Вакуумный отжиг также способствует удалению растворенного водорода из структуры сплава, что предотвращает развитие водородной болезни. Металл после такой обработки имеет более стабильные механические свойства во всех направлениях прокатки.

Процесс охлаждения проводят медленно вместе с печью для исключения появления новых термических напряжений. Квадраты в отожженном состоянии выбирают для изготовления деталей методом холодной высадки или глубокого фрезерования.

Калиброванные титановые квадраты изготавливают методом холодного волочения, что обеспечивает идеальную прямолинейность штанги. Согласно требованиям стандартов отклонение от прямой линии не должно превышать 0,5 мм на каждый погонный метр изделия. Столь жесткие параметры исключают возникновение биений и вибраций при вращении заготовки в шпинделе станка на высоких оборотах. Прямой прокат гарантирует высокую точность нарезания резьбы и сверления осевых отверстий в деталях большой длины.

Помимо кривизны строго контролируют и скручивание квадрата вокруг своей оси, которое не должно быть заметно невооруженным глазом. Все замеры проводят на специальных измерительных плитах с помощью калиброванных щупов и линеек. Если квадрат имеет деформации, это может привести к заклиниванию подающих механизмов и поломке зажимных цанг.

Калиброванный прокат стоит дороже обычного горячекатаного, но он позволяет существенно экономить время на настройку оборудования. Использование прутков с минимальной кривизной необходимо для производства прецизионных валов, осей и шпинделей точных приборов.

Надежная адгезия лаков, клеев или гальванических слоев к титану требует полного удаления естественной оксидной пленки непосредственно перед обработкой. Сначала квадрат подвергают механической очистке методом пескоструйной обработки для удаления окалины после горячей прокатки. Затем металл обезжиривают в органических растворителях или горячих щелочных ваннах для удаления следов смазки и рук.

Ключевым этапом подготовки становится химическое травление в смеси азотной и плавиковой кислот, которое растворяет верхний слой металла. После ванны титан приобретает характерный светлый матовый оттенок и становится химически активным для взаимодействия с покрытием.

Важно проводить финишные операции сразу после сушки заготовок, так как оксидный слой на титане начинает восстанавливаться в течение нескольких минут. Для улучшения сцепления на поверхность иногда наносят промежуточный слой никеля или меди методом электролиза. Такая многослойная защита необходима для деталей, которые работают в условиях интенсивного трения или агрессивного климата.
