Лазерная сварка

Импульсный режим работы позволяет точно дозировать количество тепловой энергии для предотвращения перегрева тонкостенных элементов или микросхем. Лазерная установка генерирует кратковременные вспышки мощности с частотой в несколько десятков или сотен герц. Каждая точка шва формируется за миллисекунды, когда металл успевает мгновенно расплавиться и так же быстро кристаллизоваться.

Подобная техника идеальна для сборки корпусов датчиков, сварки медицинских инструментов или ювелирных изделий из золота и платины. Мастер контролирует размер сварочной ванны через систему видеонаблюдения с большим увеличением для исключения дефектов структуры. Результат получается аккуратным, а тепло практически не уходит вглубь детали за пределами узкого стыка.

Непрерывный режим лазера обеспечивает максимальную скорость прохода и глубокое проплавление массивных заготовок. Луч воздействует на металл постоянным потоком энергии, что позволяет формировать монолитный шов на скоростях до 100 м или даже 200 м в час.

Этот метод востребован при производстве стальных труб, автомобильных кузовов и крупных резервуаров из нержавеющей стали. Глубина провара при постоянном излучении может достигать 10 мм или 15 мм за один проход без разделки кромок. В зоне контакта возникает эффект «замочной скважины», когда луч прошивает всю толщину металла и образует узкий столб расплава.

При работе с лазерами мощностью более 4000-5000 Вт над зоной расплава возникает плотное облако испаренного металла и ионизированного газа. Эта плазменная вспышка начинает преломлять и поглощать лазерный луч, что мешает энергии проникать глубоко в структуру заготовки. Гелий обладает высоким потенциалом ионизации, поэтому он эффективно подавляет образование плазменного облака и сохраняет прозрачность среды для луча.

Использование этого газа позволяет достичь максимальной глубины провара и стабильности шва на больших скоростях. Лазерная головка подает струю гелия непосредственно в точку контакта для обеспечения чистоты процесса и защиты оптики от брызг.

Аргон дешевле, но он легче переходит в состояние плазмы под воздействием концентрированного излучения. При выполнении глубоких швов в толстой стали этот газ может блокировать до 30% полезной энергии лазера, что ведет к непроварам и дефектам корня шва. Гелий имеет высокую теплопроводность и способствует более эффективному охлаждению зоны обработки сразу после прохода луча. Это предотвращает рост зерна металла и сохраняет исходную вязкость сплава в околошовной зоне.

Лазерный луч имеет крайне малый диаметр пятна, который обычно составляет 0,1-0,3 мм. Подобная концентрация энергии требует идеальной подгонки соединяемых поверхностей, так как луч может просто пройти сквозь широкий зазор без расплавления кромок.

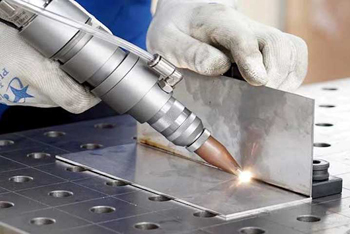

Допустимая величина щели между заготовками не должна превышать 10% от их толщины для получения качественного шва. Если листы имеют толщину 1 мм, зазор между ними обязан быть менее 0,1 мм по всей длине стыка. Для обеспечения таких жестких допусков детали предварительно обрабатывают на фрезерных станках или гильотинах с высокой точностью реза.

Надежная фиксация элементов в зажимных кондукторах становится обязательным условием для успешного выполнения лазерной операции. Мощные струбцины или пневматические прижимы исключают смещение металла под воздействием внутренних напряжений в процессе нагрева. Если геометрия кромок имеет отклонения, применяют технологию лазерной сварки с подачей присадочной проволоки.

Технология лазерной наплавки позволяет наращивать слой металла на поврежденные поверхности зубчатых колес без их демонтажа с массивных валов. В зону воздействия луча подают металлический порошок или проволоку, которые мгновенно плавятся и соединяются с основой. Лазер обеспечивает очень узкий локальный нагрев, поэтому остальное тело шестерни не перегревается и не теряет свою первоначальную закалку.

Этот метод восстановления обходится значительно дешевле покупки новых запчастей, особенно когда речь идет об уникальном промышленном оборудовании. После завершения наплавки деталь отправляют на финишное шлифование для возврата зубьям идеальной эвольвентной формы.

Химический состав наплавляемого материала подбирают так, чтобы он превосходил по твердости и износостойкости основной металл заготовки. Использование порошков с добавлением кобальта, никеля или карбидов вольфрама создает на поверхности зуба сверхпрочный защитный слой. Лазерная сварка исключает появление раковин и внутренних напряжений, которые часто возникают при традиционной электродуговой наплавке. Мелкая структура полученного сплава отлично сопротивляется трению и ударным нагрузкам в процессе работы механизма.

Титан мгновенно поглощает газы из атмосферы при нагреве выше +400℃, что приводит к охрупчиванию и разрушению шва. Лазерная сварка обеспечивает очень высокую скорость охлаждения и минимальную ширину зоны нагрева, что сокращает время контакта металла с внешней средой. При этом способе требуется гораздо меньше защитного газа для создания надежного купола над сварочной ванной.

Зона термического влияния у лазера в 3-4 раза меньше, чем у аргонодугового метода, поэтому титановые детали сохраняют свою пластичность в полном объеме. Отсутствие вольфрамовых включений от электрода гарантирует химическую чистоту стыка.

Высокая плотность энергии лазера позволяет сваривать титан большой толщины за один проход без разделки кромок и использования присадок. Это значительно снижает вес готовой конструкции и повышает ее общую надежность под нагрузкой. Роботизированные лазерные комплексы ведут шов с идеальной повторяемостью, исключая влияние человеческого фактора на качество ответственных узлов. Для защиты обратной стороны шва применяют специальные медные подкладки с каналами для подачи аргона.

Трехмерная лазерная сварка использует многоосевые манипуляторы для перемещения лазерной головки по сложной пространственной траектории. Робот плавно огибает углы, радиусы и криволинейные поверхности заготовок, формируя непрерывный и эстетичный шов.

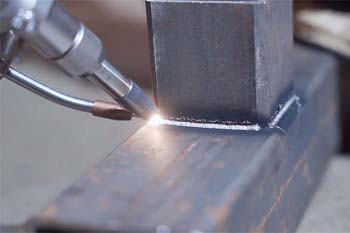

Подобная гибкость позволяет собирать каркасы стульев, столов и дизайнерских стеллажей из труб нестандартного сечения за один рабочий цикл. Лазерный луч легко проникает в труднодоступные места, где обычная сварочная горелка просто не поместится из-за своих габаритов. Тонкий и практически незаметный валик расплава не портит внешнего вида мебели и часто не требует последующей зачистки.

Высокая точность позиционирования луча, до 0,05 мм, гарантирует идеальное совпадение всех элементов конструкции в соответствии с дизайн-проектом. Перед началом работы систему программируют с помощью цифровых моделей, что исключает ошибки при сборке больших партий товара. Холодный рез лазера предотвращает деформацию тонких декоративных панелей, сохраняя их плоскостность и блеск. Сварку можно проводить по окрашенным поверхностям или металлам с гальваническим покрытием без масштабного разрушения защитного слоя.

Лазерный луч - единственный инструмент, который позволяет проводить ремонт миниатюрных изделий без риска повреждения соседних хрупких элементов. Когда приваривают отломленную дужку очков, тепло концентрируется в пятне диаметром 0,2 мм, поэтому пластиковые вставки и линзы остаются целыми.

Метод исключает необходимость полного разбора изделия и снятия камней или эмали при работе с ювелирными украшениями. Высокая температура лазера мгновенно сплавляет титановые, золотые или серебряные сплавы, создавая прочное и незаметное соединение. Процесс идет под постоянным визуальным контролем мастера через микроскоп с защитными фильтрами.

Использование импульсного режима предотвращает выгорание лигатуры и изменение цвета драгоценного металла в зоне стыка. После лазерной пайки на поверхности не остается флюса и черного нагара, которые обычно требуют агрессивной химической очистки. Для заполнения глубоких трещин применяют тончайшую проволоку из аналогичного сплава, которую подают вручную под луч. Соединение получается настолько аккуратным, что после легкой полировки место ремонта становится абсолютно невидимым для глаза.

При производстве прецизионных датчиков лазерная сварка обеспечивает герметизацию корпусов с минимальной погрешностью в 0,04% от заданных параметров. Тонкий луч аккуратно сплавляет мембрану с телом сенсора, не создавая избыточных напряжений в чувствительном элементе.

Отсутствие тепловых деформаций гарантирует стабильность показаний прибора во всем рабочем диапазоне давления. Процесс ведут в среде инертных газов для исключения окисления внутренних полостей и защиты электронных компонентов. Лазер позволяет создавать швы с микронной глубиной провара, что особенно важно для миниатюрных датчиков.

Высокая повторяемость результатов в автоматическом цикле исключает брак из-за неравномерности шва на серийной продукции. Система ЧПУ контролирует мощность излучения и скорость перемещения с точностью до миллисекунд. Когда сваривают разнородные материалы, например нержавеющую сталь и специальные сплавы, лазер обеспечивает их надежное сцепление без образования хрупких прослоек. Полученные изделия проходят строгие испытания на герметичность с помощью гелиевых течеискателей.

Лазерный луч обладает колоссальной плотностью энергии, которая концентрируется на площади в несколько сотых долей квадратного миллиметра. Когда фотоны ударяются о металл, их энергия мгновенно превращается в тепло, вызывая испарение и плавление материала в крайне узком канале.

Высокая скорость перемещения луча не позволяет теплу распространяться вглубь заготовки за счет теплопроводности. В результате ширина зоны нагрева составляет всего 0,1-0,2 мм, тогда как при электродуговой сварке этот показатель достигает нескольких миллиметров. Такая локализация предотвращает структурные изменения в основном металле и сохраняет его первоначальную твердость.

Малый объем сварочной ванны требует минимального количества энергии для формирования шва, что снижает общую тепловую нагрузку на деталь. Отсутствие масштабного прогрева всей массы заготовки исключает риск ее волнообразной деформации и перекосов. После остывания шва в конструкции практически не остаются внутренние напряжения, поэтому детали не требуют последующего отжига или правки. Это позволяет сваривать элементы, которые уже прошли финишную механическую обработку или имеют точные посадочные размеры.

Лазерная сварка позволяет надежно соединять разнородные металлы с существенно отличающимися температурами плавления и теплопроводностью. За счет точной фокусировки и возможности мгновенного изменения мощности луч может плавить оба материала в нужной пропорции.

Стык меди со сталью часто применяют в электротехнике, когда требуется совместить высокую проводимость с механической прочностью каркаса. Процесс идет настолько быстро, что хрупкие интерметаллические соединения не успевают образоваться в объеме, способном разрушить шов. Полученное соединение обладает отличной пластичностью и выдерживает многократные температурные циклы без отслоения.

Для улучшения качества шва на границе разнородных металлов иногда используют импульсный режим с переменной частотой. Это позволяет перемешивать расплав более интенсивно и формировать однородную переходную зону на микроскопическом уровне. Лазер также успешно справляется со сваркой алюминия и нержавеющей стали при использовании специальных промежуточных вставок.
