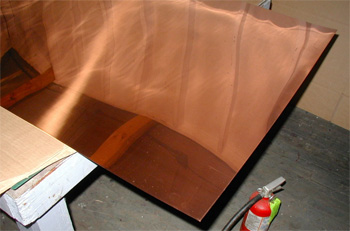

Лист медный

Медный лист легко соединяют методом низкотемпературной пайки, потому что металл имеет высокую адгезию к припоям на основе олова и свинца. Перед началом работ поверхность металла очищают от окислов мелкой наждачной бумагой и обезжиривают спиртом. На место будущего стыка наносят активный флюс, который растворяет остатки загрязнений и обеспечивает равномерное растекание расплавленного состава.

Для тонких листов, толщиной до 1 мм, используют мягкие припои, которые плавятся при температуре около +250℃. При сборке массивных конструкций или теплообменников применяют твердую пайку с использованием медно-фосфорных или серебряных стержней. Нагрев проводят газовой горелкой до момента, когда припой полностью заполнит весь зазор между деталями под действием капиллярных сил.

Необходимо тщательно удалить частицы флюса после завершения работ. Если оставить химически активные компоненты на поверхности меди, они вызовут точечную коррозию и потемнение металла.

Качественно выполненный шов обладает высокой герметичностью и выдерживает значительное давление жидкости внутри системы. Пайка позволяет создавать сложные емкости для пищевой промышленности и надежные элементы кровельных конструкций.

Обработка меди лазером сопряжена с техническими трудностями из-за высокой отражательной способности и отличной теплопроводности этого металла. В начале процесса луч может отразиться от зеркальной поверхности листа, что создает риск повреждения оптической системы обычного CO2-лазера.

Для работы с медью выбирают мощные волоконные установки, которые работают на другой длине волны. Металл мгновенно поглощает энергию такого луча, поэтому процесс резки идет стабильно и быстро. Чтобы получить чистый срез без окалины, в зону обработки подают азот под высоким давлением 10-12 бар. Газ эффективно выдувает расплав и одновременно охлаждает кромки детали, предотвращая их оплавление и деформацию.

Скорость прохода лазера для меди вдвое ниже, чем для стального проката аналогичной толщины. Это связано с тем, что медь очень быстро отводит тепло из точки контакта в основное тело листа. Если мощность оборудования будет недостаточной, металл не расплавится на всю глубину и возникнет брак.

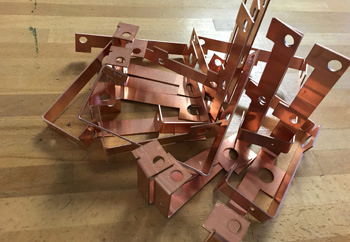

Программное управление станком позволяет вырезать из медного листа элементы любой сложности с точностью до 0,1 мм. Этот метод идеально подходит для изготовления декоративных панелей, шильдиков и точных компонентов электроники.

Для быстрого получения благородного зеленого или коричневого оттенка на поверхности меди применяют методы химического чернения. Перед началом процедуры лист обезжиривают горячим мыльным раствором или ацетоном, чтобы реактивы легли равномерно без жирных пятен. Для получения темного оливкового цвета используют раствор серной печени, который готовят путем сплавления серы с поташом.

Когда деталь погружают в этот состав, медь мгновенно меняет свой цвет от розового до глубокого черного. Скорость реакции зависит от температуры жидкости и концентрации солей, поэтому для плавных переходов состава применяют холодную воду. Когда нужный оттенок достигнут, металл тщательно промывают и сушат теплым воздухом для остановки процесса.

Если дизайн интерьера требует классического ярко-зеленого налета, используют составы на основе хлорида аммония и уксуса. Эту смесь наносят на лист кистью или распылителем, после чего заготовку оставляют во влажной среде на несколько часов. В результате на поверхности меди вырастают кристаллы карбоната меди, которые по своему виду полностью имитируют естественное старение металла на открытом воздухе.

Медный прокат - основной материал для создания защитных кабин в кабинетах магнитно-резонансной томографии, потому что он обладает идеальными экранирующими свойствами. Медь эффективно блокирует внешние электромагнитные помехи, которые могут искажать слабые сигналы от датчиков медицинского оборудования.

Листы толщиной 0,5-1 мм монтируют на стены, пол и потолок помещения для формирования герметичного контура, который называют клеткой Фарадея. Металл не имеет собственных магнитных свойств, поэтому не вносит искажений в основное поле томографа. Это гарантирует получение четких снимков и высокую точность диагностики. Все стыки между листами обязательно соединяют методом непрерывной пайки для обеспечения электрической целостности экрана.

Для таких целей выбирают медь высокой чистоты марки М1 или выше, так как примеси железа могут снизить эффективность защиты. Поверхность листов должна быть свободной от глубоких вмятин и трещин, которые могли бы стать «окнами» для радиочастотных наводок. После монтажа всю систему заземляют на выделенный контур с низким сопротивлением для стабильного отвода наведенных токов.

Для изготовления кровельных покрытий чаще используют медные листы и ленты толщиной 0,6-0,7 мм. Такой размер обеспечивает идеальный баланс между общим весом конструкции и ее механической прочностью под снеговой нагрузкой.

Более тонкий материал, толщиной 0,5 мм, может пойти волнами из-за температурного расширения металла на ярком солнце. Если выбрать листы толще 0,8 мм, значительно возрастет нагрузка на стропильную систему и усложнится процесс формирования фальцевых замков.

Медь указанной толщины легко гнется с помощью ручного инструмента, что позволяет мастерам обходить сложные примыкания, дымоходы и мансардные окна без разрывов полотна. Правильный подбор проката гарантирует герметичность крыши на протяжении 100 лет и более. При расчете количества материала учитывают ширину рулона или листа, которая обычно составляет 600-1000 мм. Это позволяет минимизировать количество отходов при раскрое картин для длинных скатов.

Электрические характеристики медного листа напрямую зависят от химической чистоты сплава и наличия в нем посторонних элементов. Даже ничтожное количество добавок, таких как фосфор или железо, способно резко снизить показатели электропроводности материала.

Если в меди присутствует всего 0,05% фосфора, ее способность проводить ток падает на 20% по сравнению с чистыми эталонами. По этой причине для производства шин и токоведущих контактов выбирают только медь марки М1 или М0, где доля меди составляет не менее 99,9%. Высокая чистота проката гарантирует минимальный нагрев проводников при прохождении больших токов и снижает потери энергии в системе.

Для ответственных задач в электронике применяют бескислородную медь, которую получают методом электролитического рафинирования. В таком листе содержание кислорода сведено к минимуму, что предотвращает развитие хрупкости при многократных циклах нагрева и охлаждения. Прокат марки М1р отлично проводит не только электричество, но и тепло, поэтому его выбирают для изготовления мощных радиаторов и теплообменников.

Для восстановления первоначального блеска меди применяют мягкие химические методы очистки, которые не царапают поверхность металла. Самое простое и эффективное средство - раствор лимонной кислоты или обычный столовый уксус с добавлением поваренной соли. Кислота вступает в реакцию с оксидами меди и быстро растворяет темный налет, возвращая изделию розово-золотистый цвет.

Раствор наносят на лист мягкой губкой и оставляют на несколько минут, после чего поверхность промывают большим количеством чистой воды. Важно полностью удалить остатки очистителя, так как засохшие капли кислоты могут оставить на металле новые некрасивые пятна.

Если медь имеет глубокие загрязнения или следы жира, перед кислотной обработкой лист промывают обезжиривающими составами. Для финишной отделки используют специальные полировочные пасты с мелкодисперсными абразивами, которые убирают микроскопические неровности. Полировку ведут круговыми движениями с помощью ветоши или войлочных дисков до появления зеркального сияния. Чтобы медь снова не потемнела через несколько дней, чистый металл покрывают защитными лаками для цветных металлов или протирают тонким слоем воска.

Процесс отжига необходим для восстановления пластичности меди после холодной прокатки на заводе, которая делает металл жестким и упругим. При изготовлении художественных панно или посуды мастеру требуется максимальная податливость материала для проработки мелких деталей рельефа.

Лист нагревают газовой горелкой или в печи до температуры около +600℃, пока медь не приобретет темно-вишневый оттенок. После этого заготовку быстро охлаждают в воде, что приводит к резкому размягчению кристаллической структуры сплава. Отожженная медь становится мягкой подобно пластилину, она легко тянется под ударами молотка и не дает трещин даже при сильной деформации.

В процессе чеканки металл снова постепенно твердеет из-за эффекта наклепа, поэтому для продолжения работы может потребоваться повторный отжиг. Количество таких циклов не ограничено, что позволяет создавать изделия с очень глубоким и сложным рисунком. Медь марки М1 идеально подходит для художественных работ, так как содержит минимум примесей и имеет однородную структуру.

Массу плоского проката вычисляют по стандартной формуле, которая перемножает объем заготовки на плотность материала. Плотность чистой меди составляет примерно 8940 кг/куб.м, что значительно выше показателей стали или алюминия. Сначала определяют площадь листа: для размера 1000х2000 мм она составит 2 кв.м. Полученное значение умножают на толщину изделия в метрах, например, для листа 2 мм этот показатель будет равен 0,002 м.

Перемножив площадь на толщину, получают объем заготовки, который в данном случае равен 0,004 кв.м. Финальный результат веса выводится после умножения объема на плотность, что дает теоретическую массу 35,76 кг.

Фактический вес может незначительно отличаться от расчетного значения из-за производственных допусков по толщине листа. Согласно ГОСТу 495-92 для проката нормальной точности допускаются отклонения в несколько десятых долей миллиметра в обе стороны.

Медь обладает хорошей химической стойкостью к действию большинства органических соединений, что позволяет использовать ее в фармацевтической и косметической промышленности. Металл не разрушается при контакте с этиловым спиртом, растительными маслами, глицерином и слабыми растворами фруктовых кислот при комнатной температуре.

На поверхности листа образуется тонкая защитная пленка оксидов, которая блокирует дальнейшее взаимодействие меди с веществом. Это качество делает медный прокат отличным материалом для облицовки емкостей, в которых хранят эфирные масла и натуральные экстракты. Медь не выделяет вредных паров и не портит химический состав дорогих косметических ингредиентов.

Но при сильном нагреве или в присутствии окислителей скорость коррозии меди может возрасти, что приведет к появлению у жидкостей зеленоватого оттенка. Особенно активно медь реагирует с концентрированной уксусной кислотой при доступе кислорода, образуя растворимый ацетат меди. Для исключения подобных реакций в производстве бытовой химии часто используют медь с защитными гальваническими покрытиями.

Медный лист нельзя класть на влажный бетон без специальной изоляции, потому что цементный раствор содержит агрессивные щелочные компоненты. Эти вещества вступают в химическую реакцию с медью и вызывают появление глубоких темных пятен, которые практически невозможно удалить полировкой. Процесс коррозии под воздействием влаги из стяжки протекает очень быстро и может привести к разрушению структуры металла за несколько месяцев.

Для защиты проката между бетоном и медью всегда прокладывают разделительный слой из плотной полиэтиленовой пленки или специальных диффузионных мембран. Такая прослойка исключает прямой контакт материалов и предотвращает накопление конденсата под металлическим полотном.

Когда проводят монтаж медных панелей на стены или пол, выбирают крепежные элементы из нержавеющей стали или меди для исключения гальванических реакций. Использование битумных материалов в качестве подложки не рекомендуют, так как продукты распада битума при нагреве на солнце вызывают потемнение меди.

Создание направленной матовой текстуры на меди выполняют методом механического шлифования с использованием абразивных лент или щеток разной зернистости. Этот процесс называют сатинированием, так как поверхность металла приобретает мягкий шелковистый блеск и покрывается множеством микроскопических рисок. Инструмент ведут строго в одном направлении вдоль всей длины листа для получения однородного рисунка без видимых границ и переходов.

Такая обработка отлично скрывает мелкие царапины и отпечатки пальцев, которые всегда заметны на зеркальной полировке. Сатинированный медный лист выбирают для изготовления кухонных фартуков, столешниц и лифтовых панелей - там, где важна практичность и эстетическая привлекательность материала.

Глубину текстуры регулируют через выбор размера зерна абразива: для получения грубой фактуры применяют зернистость P80 или P120, а для тонкого сатина - P240 и выше. После завершения шлифовки поверхность очищают от металлической пыли и обезжиривают для подготовки к нанесению защитного покрытия. Нанесение прозрачного полиуретанового лака фиксирует полученный эффект и предотвращает потемнение меди из-за окисления на воздухе.
