Лист титановый

Штамповка и глубокая вытяжка плоских изделий из титана требуют применения специальных технологических смазок из-за высокой склонности этого металла к схватыванию. Титан обладает уникально высоким коэффициентом трения в паре со сталью, поэтому при механическом контакте под давлением происходит мгновенное приваривание частиц проката к рабочей поверхности штампа. Такой эффект приводит к появлению глубоких задиров на детали и к быстрому разрушению дорогостоящей оснастки пресса.

Использование обычных минеральных масел в таких условиях неэффективен, так как масляная пленка разрывается при высоких нагрузках. Для защиты металлов применяют твердые смазочные материалы на основе графита или дисульфида молибдена, которые создают прочный разделительный барьер на молекулярном уровне. Смазку наносят на листы методом распыления или валковым способом непосредственно перед началом процесса формования.

В процессах глубокой вытяжки часто используют плакирование титана тонкими слоями более мягких металлов или специальные полимерные пленки. Пластик работает как эффективный барьер и легко удаляется после завершения формовки. Пуансоны и матрицы для работы с титановым прокатом изготавливают из высокохромистых сталей или твердых сплавов с обязательной полировкой рабочих граней до зеркального блеска.

Титановые листы и полосы высокой чистоты служат основным материалом для производства накостных пластин и систем челюстно-лицевой фиксации. Плоский формат проката позволяет инженерам проектировать легкие и ажурные конструкции, которые обладают необходимой жесткостью для удержания фрагментов кости в заданном положении.

Титан обладает абсолютной биосовместимостью, так как оксидная пленка на его поверхности не вступает в химические реакции с тканями организма. Сплавы марки ВТ6 имеют высочайшую усталостную прочность, поэтому выдерживают миллионы циклов жевательных или двигательных нагрузок без риска излома. Металл не вызывает аллергии и не выделяет токсичных ионов, что позволяет оставлять имплантат внутри тела человека на протяжении всей жизни.

Для улучшения процесса остеоинтеграции поверхность плоских заготовок подвергают лазерному структурированию или пескоструйной обработке для создания развитого микрорельефа. Шероховатая фактура служит отличной базой для прорастания костных клеток и надежной фиксации протеза в органическом основании.

Лист покрывают защитной маской из специальных полимеров, которая обладает устойчивостью к действию едких веществ. Затем в маске прорезают окна нужной конфигурации и погружают деталь в ванну со смесью азотной и плавиковой кислот. Реагент равномерно растворяет обнаженный титан со скоростью несколько десятых долей миллиметра в час. Этот метод обеспечивает высокую точность обработки и позволяет получать детали с переменным сечением без использования механического инструмента.

Когда процесс завершают, заготовку промывают в нейтрализующих растворах и дистиллированной воде для полной остановки реакции. Тщательный контроль времени выдержки гарантирует получение заданных допусков по глубине выборки металла.

Химический способ полностью исключает появление внутренних напряжений и микротрещин, которые часто возникают при фрезеровании на станках. Поверхность после травления имеет ровную матовую фактуру и не требует дополнительной шлифовки перед покраской.

Формование полых деталей из плоской заготовки требует учета высокого коэффициента трения титана в паре со стальной оснасткой. При движении металла в матрице происходит мгновенное налипание частиц проката на инструмент, что вызывает появление глубоких задиров на стенках изделия.

Чтобы исключить брак, применяют твердые смазочные материалы на основе дисульфида молибдена или графита. Штамповку ведут на пониженных скоростях пресса, потому что медленная деформация позволяет кристаллической решетке перестраиваться без разрывов. Листы марки ВТ1-0 обладают лучшей способностью к вытяжке из-за высокой пластичности в отожженном состоянии.

Если глубина детали превышает определенный предел, процесс разделяют на несколько этапов с обязательным промежуточным отжигом в вакууме. Термическая обработка при температуре +600℃ снимает наклеп и возвращает титану исходную вязкость для дальнейшего растяжения. Пуансон и матрицу изготавливают из высокопрочных сплавов с обязательной зеркальной полировкой рабочих поверхностей.

Сварка сопротивлением - эффективный способ сборки листовых конструкций из титана благодаря высокому электрическому сопротивлению этого металла. Ток быстро разогревает точку контакта до температуры плавления, образуя прочное ядро сварного шва за доли секунды. Титан отлично поддается такой обработке, потому что имеет низкую теплопроводность и энергия не рассеивается впустую по телу листа.

Для работы используют медные электроды с интенсивным водяным охлаждением, которые предотвращают перегрев поверхности в зоне сжатия. Процесс ведут в автоматическом режиме с точной дозировкой времени и силы тока для обеспечения стабильного качества каждой точки.

Защита расплава от атмосферных газов происходит за счет плотного прилегания электродов к металлу и высокой скорости цикла. Но для ответственных узлов зону сварки часто продувают струей аргона для полного исключения окисления кромок. После завершения работ точки проверяют на отсутствие выплесков металла и внутренних раковин методами неразрушающего контроля. Листы марки ОТ4 или ВТ6 соединяют таким методом при изготовлении внутренних перегородок и тепловых экранов.

Титан обладает высокой химической активностью и способен активно гореть на воздухе при достижении температуры воспламенения. Мелкая стружка и пыль, которые образуются при резке или шлифовке тонкого листа, представляют серьезную пожарную опасность.

При контакте с искрой или перегретым инструментом титановые частицы вспыхивают и горят с выделением огромного количества тепла. Температура пламени достигает +3000℃, поэтому такое возгорание крайне сложно потушить обычными методами. Вода или углекислотные огнетушители только усиливают реакцию, так как титан разлагает их и жадно поглощает свободный кислород. Если возгорание все же произошло, для локализации очага огня используют только специальные порошковые составы или сухой песок.

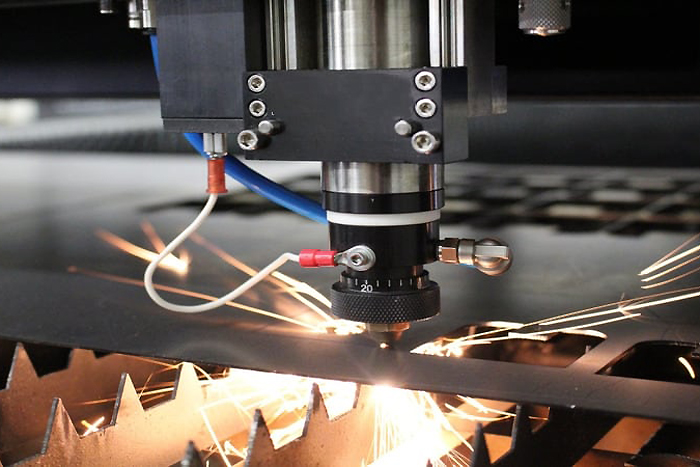

Станки, работающие с титаном, оборудуют системами обильного водяного охлаждения, которые смывают стружку и предотвращают ее критический нагрев. Тонкие листы титана требуют особой осторожности при лазерном раскрое, так как избыточная мощность луча может вызвать цепную реакцию окисления металла. Регулярная очистка фильтров вентиляции и поддонов оборудования полностью исключает накопление взрывоопасной пыли.

Окрашивание титана происходит за счет управляемого роста прозрачного оксидного слоя на поверхности металла методом анодного окисления. Когда деталь погружают в электролит и подают напряжение, толщина пленки TiO₂ увеличивается прямо пропорционально величине вольтажа. Свет отражается от внешней границы оксида и от самой поверхности титана, что вызывает наложение волн разной длины.

Такой оптический эффект создает яркие и насыщенные оттенки: от золотистого до синего или зеленого. Полученный цвет не зависит от внешних красителей и не выгорает на солнце, потому что обусловлен физической структурой поверхности.

Дизайнеры используют цветной титановый лист для облицовки статусных зданий, изготовления украшений и отделки бытовой техники. Матовая или зеркальная фактура исходного проката определяет глубину и характер блеска готового покрытия. Цветной слой обладает высокой твердостью и дополнительно защищает титан от мелких царапин и отпечатков пальцев. Если поверхность металла была предварительно отшлифована, анодирование подчеркивает текстуру и придает изделию технологичный вид.

Биметаллический прокат на основе стали и титана позволяет сочетать колоссальную коррозионную стойкость с высокой механической жесткостью конструкции. Тонкий лист титана марки ВТ1-0 наносят на массивную стальную основу методом сварки взрывом или совместной горячей прокатки. В результате получается материал, который изнутри защищен от агрессивных кислот, а снаружи обладает прочностью и относительной дешевизной черного металла.

Такие листы выбирают для строительства огромных емкостей и реакторов в нефтехимии, где использование цельного титана было бы экономически неоправданным. Стальной слой позволяет легко монтировать оборудование к фундаменту и приваривать внешние элементы каркаса.

Толщина титанового слоя обычно составляет 1-3 мм, что вполне достаточно для формирования надежного защитного барьера. Плакированный прокат выдерживает резкие перепады давления и температуры без риска расслоения материалов на границе стыка.

Лазерная сварка титана обеспечивает получение узких и глубоких швов с минимальной зоной термического влияния и полным отсутствием деформаций. Высокая концентрация энергии в луче позволяет сваривать листы толщиной 1-2 мм на больших скоростях без риска прожога металла.

Титан поглощает лазерное излучение эффективнее стали, поэтому процесс требует прецизионной настройки мощности и частоты импульсов. Главное условие успеха - идеальная защита сварочной ванны и остывающего шва чистым аргоном с обеих сторон. Малейшее попадание воздуха в зону нагрева приведет к мгновенному охрупчиванию стыка и появлению холодных трещин.

Для фиксации тонких заготовок применяют специальные зажимные устройства, которые исключают зазоры в месте стыка. Сварочный робот ведет луч строго по линии соединения, гарантируя идеальную повторяемость результата в серийном производстве. Метод позволяет соединять титановые листы с другими металлами при использовании специальных промежуточных вставок.

Ползучесть - медленная пластическая деформация металла под постоянной нагрузкой при высоких температурах. Титановые сплавы содержат алюминий, олово и цирконий, которые укрепляют альфа-фазу кристаллической решетки и эффективно блокируют движение дислокаций.

Листовой прокат из жаропрочных марок сохраняет геометрическую форму при нагреве до +500℃ в течение тысяч часов. Это свойство позволяет использовать титан для изготовления деталей компрессоров авиадвигателей и тепловых экранов энергетических установок. Металл не «течет» под действием центробежных сил и высокого давления газов, обеспечивая стабильность зазоров в механизмах.

Стойкость к ползучести напрямую зависит от микроструктуры проката, которую формируют на стадии горячей деформации и финального отжига. Мелкозернистое строение титана препятствует скольжению границ зерен и повышает предел длительной прочности материала. Для повышения сопротивления деформации на поверхность листов иногда наносят жаростойкие покрытия или проводят упрочнение методом азотирования.

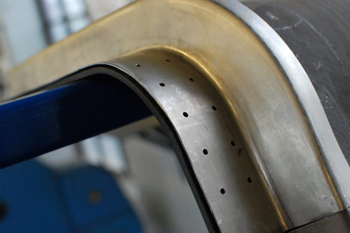

Способность титанового проката к изгибу без разрушения ограничена его пластичностью и направлением волокон после прокатки. Для каждой марки сплава устанавливают коэффициент, который при умножении на толщину листа дает минимально допустимый радиус оправки. Для мягкого технически чистого титана этот показатель составляет от 1.5 до 2.0 толщин, а для твердых сплавов типа ВТ6 значение возрастает до 5.0.

Если попытаться согнуть металл по более острому углу, на внешней стороне поворота возникнут глубокие трещины и разрывы. Тщательный подбор инструмента гарантирует сохранение прочности и герметичности детали в зоне деформации. При гибке вдоль направления прокатки металл трескается чаще, поэтому заготовки рекомендуют располагать поперек или под углом к волокнам.

Использование нагрева до температуры +400℃ позволяет значительно уменьшить радиус изгиба без риска повреждения структуры. Нагретый титан становится вязким и податливым, что упрощает формирование сложных отбортовок и фланцев.

В процессе горячей прокатки на воздухе титан активно поглощает кислород, который проникает вглубь металла на несколько десятых миллиметра. Данный участок называют альфированным слоем, он обладает колоссальной твердостью и хрупкостью.

Наличие такого слоя на готовом листе недопустимо, так как при малейшем изгибе или вибрации он мгновенно покрывается сетью микротрещин. Разрушение начинается с поверхности и быстро уходит в основное тело металла, что приводит к внезапной поломке детали под нагрузкой. Очистка проката от этого дефекта обязательна для производства качественных полуфабрикатов.

Удаление хрупкой зоны проводят методом химического травления в ваннах со смесью плавиковой и азотной кислот. Кислота равномерно растворяет загрязненный титан до момента обнажения чистой и вязкой структуры сплава. Контроль глубины травления осуществляют с помощью микроскопического анализа срезов контрольных образцов из каждой партии. После ванны листы приобретают характерный светло-серый матовый оттенок и восстанавливают природную пластичность.
