Плоский титановый прокат

Титан обладает уникальной способностью к мгновенному самовосстановлению защитного слоя при контакте с кислородом воздуха или влагой. На поверхности металла всегда присутствует плотная пленка диоксида титана TiO₂, толщина которой в естественных условиях составляет несколько нанометров. Если плоский прокат получает глубокую царапину или механический задир, обнаженный металл мгновенно вступает в реакцию с окружающей средой.

Окислительный процесс протекает практически мгновенно, потому что титан имеет высокое химическое сродство к кислороду. Новый защитный слой полностью перекрывает доступ агрессивных агентов к кристаллической решетке за микросекунды. Благодаря этому свойству титановые листы и плиты не требуют нанесения лакокрасочных покрытий для защиты от коррозии даже при эксплуатации в морском климате.

Скорость и плотность нарастания оксидного слоя зависят от температуры и наличия влаги в рабочей зоне. В жидких средах с высокой концентрацией кислорода пленка становится еще толще и прочнее, что значительно повышает срок службы химических реакторов. Подобный барьер устойчив к большинству органических и минеральных кислот, за исключением плавиковой кислоты. При нагреве металла выше +400℃ толщина защитного слоя увеличивается, а поверхность заготовки приобретает разные цвета.

Удельная прочность - отношение предела прочности материала к его плотности, и по этому показателю титан превосходит большинство известных сплавов. Плотность титанового проката составляет 4,5 г/см³, что на 40% меньше аналогичного параметра стали. При этом механические характеристики титановых плит сопоставимы с высоколегированными стальными листами, поэтому конструкторы могут значительно снижать вес массивных сооружений.

Использование титана вместо черных металлов позволяет уменьшать толщину стенок без потери несущей способности и жесткости конструкции. Это преимущество важно для производства обшивки скоростных судов и грузовых отсеков космических кораблей, так как экономия массы напрямую снижает расход топлива.

Малый вес плоских заготовок облегчает также процессы транспортировки и монтажа на строительных объектах. Крупногабаритные панели из титана создают гораздо меньшую нагрузку на фундамент и опорные металлоконструкции здания. В авиастроении высокая удельная прочность позволяет увеличивать полезную нагрузку самолета и повышать его маневренность.

Модуль упругости титана почти вдвое ниже аналогичного показателя конструкционной стали, что вызывает большие сложности при изменении формы заготовок. Когда станок прикладывает усилие к листу, металл деформируется не только пластически, но и упруго. После снятия механической нагрузки заготовка стремится вернуться в исходное плоское состояние более активно, чем другие цветные металлы.

Такое явление называют пружинением, и его величину обязательно учитывают при проектировании оснастки и настройке углов гиба. Если технолог проигнорирует этот фактор, деталь после пресса не будет соответствовать заданным геометрическим размерам. Для получения точного угла в 90 градусов приходится перегибать лист на несколько дополнительных единиц.

Степень упругой отдачи зависит от марки сплава и от его предварительной термической обработки. Твердые листы пружинят сильнее мягких марок, поэтому для особо точных деталей выбирают отожженный прокат. Чтобы минимизировать эффект возврата, гибку титановых панелей часто проводят в нагретом состоянии, при температурах +500-600℃. Нагрев временно снижает предел текучести металла и делает его более податливым, что упрощает формирование сложных профилей.

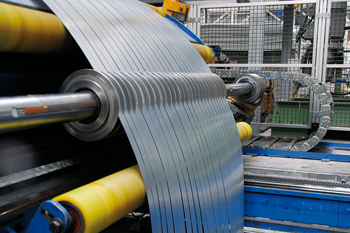

Раскрой массивного титанового проката методом гидроабразивной резки полностью исключает термическое воздействие на структуру металла. Струя воды под давлением до 4000 бар с добавлением мелкого абразивного песка прошивает плиты толщиной 50 мм и более без нагрева кромок. В отличие от лазера или плазмы холодная резка не вызывает появление зоны термического влияния, где свойства титана могли бы измениться.

При термических методах раскроя титан активно поглощает газы из воздуха, что приводит к охрупчиванию краев и появлению микротрещин. Гидроабразивная технология сохраняет исходную пластичность и коррозионную стойкость материала во всем объеме заготовки. Это важно для деталей, которые будут работать под постоянными циклическими нагрузками.

Отсутствие нагрева также предотвращает коробление длинных полос и широких листов из-за внутренних напряжений. Поверхность среза после водяной струи имеет низкую шероховатость и не требует обязательной последующей шлифовки перед сваркой. Лазерный луч при работе с титаном часто вызывает образование тугоплавких оксидов на торцах, которые приходится удалять механическим способом.

Титановый плоский прокат расширяется при нагреве значительно меньше, чем алюминиевые панели или большинство марок нержавеющей стали. При сезонных перепадах температур, от -40℃ до +40℃, линейные размеры титановых листов остаются практически неизменными. Этот физический параметр позволяет архитекторам проектировать фасады с минимальными зазорами между отдельными кассетами.

Риск коробления облицовки под воздействием прямых солнечных лучей сводится к минимуму, так как внутренние напряжения в металле не достигают критических значений. Стабильность геометрии гарантирует сохранение эстетической привлекательности здания на протяжении многих десятилетий без появления волн на поверхности.

Благодаря низкому коэффициенту расширения титан отлично сочетается с бетоном, кирпичом и стеклом в комбинированных конструкциях. Места примыкания металла к другим материалам не требуют установки сложных демпферных систем для компенсации разницы смещений. Для фиксации панелей используют крепеж из титана или нержавеющей стали, что исключает возникновение люфтов из-за термической усталости соединений. Листы сохраняют плоскостность при резком охлаждении дождевой водой после дневного зноя, предотвращая шум от температурных деформаций.

В условиях глубокого разрежения многие металлы начинают активно выделять поглощенные газы, что нарушает чистоту технологических процессов. Титановый прокат обладает крайне низкой скоростью газовыделения даже при существенном нагреве оборудования.

Листы и плиты из технически чистого титана ВТ1-0 обеспечивают стабильность вакуума на протяжении длительного времени работы установок. Металл не магнитится и не вносит искажений в траекторию движения заряженных частиц, что критично для работы ускорителей и микроскопов. Высокая коррозионная стойкость титана позволяет использовать агрессивные методы очистки внутренних стенок камер без риска повреждения поверхности. Плотная структура металла исключает наличие микропор, которые могли бы стать ловушками для молекул газа.

Титановая облицовка эффективно сопротивляется воздействию плазмы и ионной бомбардировки при напылении различных покрытий. На поверхности титана не образуется хлопьев ржавчины и пыли, способных загрязнить полупроводниковые пластины в производстве микроэлектроники. Вязкость металла обеспечивает надежность сварных швов в условиях постоянных перепадов давления между атмосферой и вакуумом.

Производство лекарственных препаратов требует абсолютной химической чистоты всех поверхностей, контактирующих с сырьем и готовой продукцией. Титановый плоский прокат не вступает в реакцию с активными компонентами медикаментов и не выделяет ионы металла в растворы.

В отличие от нержавеющей стали титан полностью исключает риск аллергических реакций и побочных эффектов у потребителей из-за попадания продуктов коррозии в лекарства. Листы и полосы из титана используют для изготовления стенок реакторов, мешалок и фильтров в цехах тонкого органического синтеза. Металл выдерживает многократную дезинфекцию горячим паром и концентрированными антисептиками без потери гладкости поверхности. Гладкая фактура титана препятствует закреплению бактерий и образованию биопленок внутри трубопроводов.

Использование титанового проката позволяет предприятиям значительно сократить количество остановок линий для капитальной чистки и ремонта. Высокая коррозионная стойкость в среде хлоридов и органических растворителей гарантирует герметичность емкостей на десятилетия. Использование качественного титанового проката повышает экологическую безопасность производства и гарантирует стабильность состава выпускаемых препаратов.

В конструкциях из углепластика и композитных материалов титановые листы и полосы выступают идеальным разделительным слоем. Углеродное волокно имеет высокий электрохимический потенциал, который провоцирует стремительное разрушение алюминиевых и стальных деталей при контакте. Титан обладает потенциалом, близким к углероду, поэтому не вступает в разрушительные реакции и сохраняет прочность стыка на десятилетия.

Плоский титановый прокат используют для создания крепежных узлов, окантовок и накладок в местах соединения силовых элементов самолетов и яхт. Слой титана предотвращает поток электронов между разнородными материалами во влажной среде, полностью исключая риск скрытой коррозии. Это свойство позволяет проектировать долговечные гибридные конструкции с минимальным весом.

Применение титановых вставок внутри многослойных панелей обеспечивает равномерное распределение нагрузок от болтов и заклепок. Металл не боится воздействия соленого тумана и конденсата, который неизбежно образуется внутри закрытых полостей. Пластичность титановой полосы позволяет ей компенсировать разницу в коэффициентах расширения материалов без образования трещин.

Титановые сплавы обладают высоким пределом усталости, что позволяет изделиям выдерживать миллионы циклов переменной нагрузки без появления трещин. Мелкозернистая структура металла, которую получают методом интенсивной горячей прокатки, препятствует быстрому развитию микродефектов. Плоские детали из титана, такие как рессоры, мембраны и элементы подвески, сохраняют упругость гораздо дольше стальных аналогов.

Вязкость титана помогает эффективно гасить высокочастотные колебания, предотвращая резонансные явления в конструкции машин. Это особенно важно для обшивки авиационных двигателей и корпусов скоростных турбин, где уровень вибрации достигает пиковых значений.

Прокат сохраняет целостность кристаллической решетки даже в условиях знакопеременного изгиба на протяжении тысяч часов. Для повышения выносливости поверхность плоских заготовок подвергают обязательной полировке и упрочнению методом дробеструйной обработки. Процесс создает в поверхностном слое титана напряжения сжатия, которые блокируют зарождение усталостных трещин от царапин и рисок.

Обеспечение прочной связи лаков и красок с титановой поверхностью требует специальной предварительной подготовки металла из-за его высокой инертности. Гладкая оксидная пленка титана обладает низким сродством к большинству органических клеев и эмалей, поэтому покрытия могут отслаиваться при перепадах температур.

Для улучшения сцепления поверхность плоского проката подвергают пескоструйной обработке или химическому травлению в кислых растворах. Эти процедуры создают на металле развитую микропористую структуру, которая работает как механический «замок» для полимерных молекул. После очистки титан приобретает матовый серый оттенок и становится готовым к нанесению грунтовочных составов с высокой адгезией.

Обязательный этап - пассивация или анодирование поверхности для стабилизации оксидного слоя и предотвращения его неконтролируемого роста под краской. Правильно нанесенное покрытие на титановом листе выдерживает сильные изгибы и вибрации без образования трещин и сколов. Современные порошковые краски и фторопластовые напыления обеспечивают титану дополнительную защиту в экстремально кислых средах и морской воде.

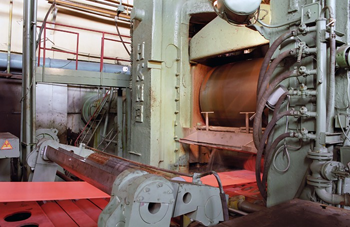

Процесс выравнивания после стадии прокатки проводят на специальных многовалковых машинах в холодном или подогретом состоянии. Листовой прокат пропускают через систему роликов, которые создают переменные изгибающие моменты и снимают остаточные деформации в структуре металла. Титан обладает высоким сопротивлением деформации, поэтому оборудование для его правки имеет повышенную мощность и жесткость конструкции.

Точная настройка зазоров между валками позволяет устранять волнистость кромок и выпуклость центральной части полотна. Для особо тонких заготовок применяют метод растяжения на прессах, который гарантирует идеальную гладкость поверхности без следов механического воздействия. Идеальная плоскостность необходима для качественного лазерного раскроя и плотной стыковки панелей при монтаже.

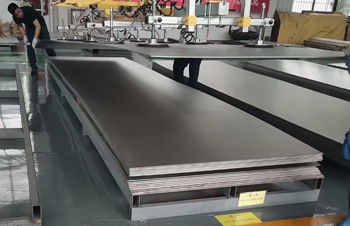

Вторая стадия калибровки включает проверку геометрических параметров с помощью лазерных измерительных столов. Малейшие отклонения от плоскости фиксируются датчиками, после чего заготовка может быть направлена на повторную правку.
