Литье с безопочной формовкой

Основное различие состоит в использовании металлической оснастки только на этапе формирования песчаного блока. В классическом методе форма остается внутри стальной опоки на протяжении всего цикла: от прессования до заливки и полного остывания металла. В безопочной технологии металлическая рама служит лишь камерой прессования.

После того как формовочная смесь уплотнена вокруг модели под высоким давлением, готовый песчаный блок выталкивается из камеры и движется по конвейеру самостоятельно. Прочность формы обеспечивается исключительно за счет сил сцепления зерен песка и связующего компонента. Это позволяет избавиться от необходимости содержания огромного парка тяжелых опок, исключает затраты на их транспортировку, чистку и ремонт.

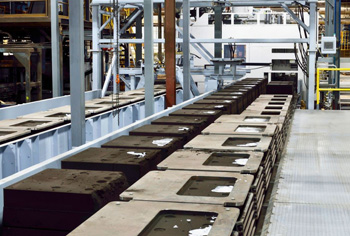

Технология превращает литейный процесс в непрерывный поток, где формы следуют друг за другом вплотную, образуя единую заливочную линию.

Устойчивость безопочной формы к гидростатическому давлению жидкого металла достигается за счет экстремально высокого уровня уплотнения смеси. В автоматических линиях безопочной формовки применяется импульсное прессование, или метод воздушного удара с последующим допрессовыванием гидравликой. Это создает плотную и жесткую структуру песчаного блока, прочность которой на сжатие в несколько раз превышает показатели ручной формовки.

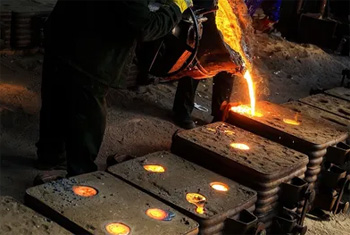

Кроме того, при сборке линии блоки плотно прижимаются друг к другу, взаимно подпирая стенки соседних форм. В некоторых случаях для дополнительной страховки при заливке массивных деталей на форму сверху накладывается тяжелый груз или надевается временный металлический жакет.

Правильно рассчитанная геометрия блока и высокая прочность смеси на основе активированного бентонита позволяют форме выдерживать напор металла без раздутия стенок и прорывов расплава.

Вертикальная безопочная формовка - пример производительности в современном литейном деле. Процесс организован таким образом, что каждая песчаная плита имеет отпечатки модели с обеих сторон. При смыкании блоков задняя поверхность предыдущей формы и передняя поверхность последующей образуют рабочую полость для отливки. Это позволяет формировать непрерывную стопку форм, в которой количество заливочных чаш соответствует количеству изделий.

Главное преимущество заключается в колоссальной скорости: современные линии способны выдавать до пятисот готовых форм в час. Кроме того, вертикальное расположение литниковой системы обеспечивает идеальные условия для направленной кристаллизации и эффективного удаления газов.

Метод незаменим для массового производства мелких и средних деталей, таких как коленчатые валы, тормозные диски и элементы трубопроводной арматуры.

Поскольку форма лишена внешней металлической поддержки, к физико-механическим свойствам смеси предъявляют повышенные требования. Основой служит высококачественный кварцевый песок с точно подобранным зерновым составом. В качестве связующего используется бентонит с высокой термической стабильностью.

Смесь должна обладать исключительной прочностью в сыром состоянии, чтобы выдерживать перемещение по конвейеру и давление при заливке. Важнейшим параметром является текучесть смеси в момент прессования: она должна идеально заполнять все углубления модели при автоматическом вдувании. Также критично содержание влаги, которое поддерживается в узком диапазоне 3-4%. Любое отклонение приведет либо к осыпанию кромок формы, либо к избыточному газовыделению.

Заводские лаборатории контролируют параметры каждой порции смеси в реальном времени для обеспечения стабильности качества литья.

Безопочное литье на автоматических линиях обеспечивает высокую геометрическую точность заготовок, соответствующую седьмому или девятому классам по ГОСТ 26645. Это достигается за счет прецизионной точности металлических модельных плит и жесткого контроля усилия прессования.

Отсутствие люфтов, характерных для сопряжения старых опок, сводит к минимуму вероятность перекоса половин формы. Погрешность размеров для средних деталей не превышает 0,5 мм. Шероховатость поверхности отливок получается стабильно низкой благодаря мелкому зерну песка и высокому давлению, которое буквально впрессовывает смесь в рельеф модели.

Заказчик получает изделия с чистой поверхностью и четкими контурами, что позволяет существенно сократить припуски на механическую обработку и снизить затраты на финишную шлифовку и пескоструйную очистку продукции.

Технология безопочной формовки ориентирована прежде всего на массовое производство мелких и средних отливок весом от нескольких сотен граммов до 50 кг. Габариты деталей ограничены размерами камеры прессования формовочного автомата. Для большинства стандартных линий размер песчаного блока составляет примерно 500 х 600 мм. Изготовление более крупных и тяжелых деталей затруднено, так как песчаный блок без опоки может разрушиться под собственным весом или деформироваться при заливке большого объема металла.

Для массивных станин и корпусов весом в сотни килограммов по-прежнему предпочтительно традиционное литье в опоки или в ХТС формы. Но в своем весовом сегменте безопочная формовка не имеет конкурентов по эффективности и себестоимости производства.

Автоматизация установки стержней - одна из самых сложных задач в безопочном процессе, особенно при вертикальном разъеме. Для этого применяют специальные роботы-стержнеукладчики, синхронизированные с циклом работы формовочного автомата.

В момент раскрытия камеры прессования манипулятор вставляет готовый стержень в соответствующие знаки формы. Важно обеспечить идеальную точность позиционирования, так как любая ошибка приведет к поломке песчаной формы или браку отливки по несовпадению каналов. При горизонтальном разъеме простановка стержней технически проще и может выполняться вручную или полуавтоматическим захватом.

Современные оптические системы контроля проверяют правильность установки каждого стержня перед закрытием формы, что гарантирует получение сложных полых деталей с гарантированной толщиной стенок.

В классическом литье соосность половин обеспечивается штырями опок, в безопочной же технологии применяется метод формирования замков непосредственно на песчаном блоке. При прессовании на плоскости разъема создаются специальные выступы и углубления - пазы, которые при смыкании блоков входят друг в друга. Такая система фиксации “песок в песок” исключает риск смещения, вызванного износом металлической оснастки.

Кроме того, автоматика контролирует усилие прижима всей стопки форм на заливочном конвейере. Постоянное давление предотвращает раскрытие стыков под действием расширяющихся газов или напора металла. Точность фиксации в безопочных системах часто выше, чем в опочных, что позволяет заказчику получать детали с минимальным облоем и с идеальной симметрией по линии разъема.

Главный коммерческий эффект достигается за счет резкого снижения накладных расходов производителя, что напрямую отражается на цене за килограмм литья. Отсутствие необходимости закупать, хранить и обслуживать сотни тяжелых опок снижает амортизационные затраты. Высокая степень автоматизации минимизирует долю ручного труда и сокращает время производственного цикла.

Безопочные линии потребляют меньше электроэнергии на перемещение форм по сравнению с тяжелыми опочными составами. Кроме того, высокая точность отливок позволяет заказчику экономить на последующей механической обработке и снижает объем возврата стружки в переплавку.

При заказе крупных партий деталей безопочная формовка обеспечивает самую низкую себестоимость единицы продукции на рынке при стабильно высоком качестве исполнения.

Хотя изначально технология разрабатывалась для массового производства чугунных деталей, сегодня она успешно применяется для литья алюминиевых, медных и магниевых сплавов. Особенности работы с цветными металлами заключаются в необходимости более точного контроля температуры заливки и использования специфических противопригарных покрытий.

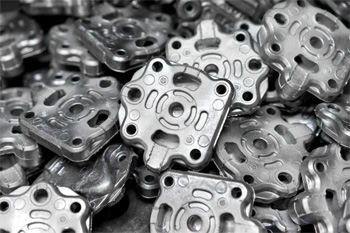

Алюминиевое литье в безопочные формы на линиях с горизонтальным разъемом позволяет получать качественные корпуса насосов, детали трансмиссий и элементы бытовой техники. Благодаря высокой газопроницаемости сухого уплотненного песка в таких отливках практически отсутствует газовая пористость.

Применение безопочного метода для цветного литья оправдано при больших тиражах, когда требуется высокая скорость выпуска и минимальный расход дорогостоящего сплава на литниковую систему.

Процесс освобождения отливок от песка в безопочной технологии прост и эффективен. В конце заливочного конвейера песчаные блоки попадают на вибрационную решетку или в галтовочный барабан. Поскольку блоки не удерживаются жесткой металлической рамой, они мгновенно разрушаются под действием вибрации, а песок осыпается вниз.

Отливки отделяются от формовочного материала без участия ручного труда. Далее детали направляются в дробеметные установки для окончательной очистки от пригара и окалины. Песок после выбивки проходит через систему магнитной сепарации, охлаждения и регенерации, возвращаясь обратно в накопительные бункеры.

Весь цикл очистки полностью автоматизирован, что исключает повреждение мелких деталей при грубой ручной выбивке и гарантирует чистоту поверхности готовой продукции.

Безопочная формовка - технология массового производства, и ее максимальная эффективность проявляется при тиражах от 10 тыс. отливок в год и выше. Это связано с высокой стоимостью изготовления прецизионных металлических модельных плит и со сложностью настройки автоматической линии под новое изделие.

Но для мелкосерийного производства существуют универсальные безопочные машины с быстрой сменой оснастки. Они позволяют выгодно производить партии в несколько сотен штук, используя более простую оснастку из пластмассы или древесины.

Заказчику выгодно обсуждать годовую потребность в деталях: если она стабильна, внедрение безопочной технологии обеспечит значительную экономию средств в долгосрочной перспективе по сравнению с традиционными методами разовой формовки.
