Литье со стопочной формовкой

Основная экономия достигается за счет резкого сокращения объема литниковой системы в пересчете на одну деталь. В традиционном методе каждая опока требует наличия собственного стояка, литниковой чаши и системы каналов. При стопочной формовке все детали, расположенные вертикально, питаются от одного общего центрального стояка. Это позволяет увеличить выход годного литья, так как масса технологических приливов распределяется на десятки изделий одновременно.

В некоторых случаях коэффициент использования металла повышается на 20-30%. Для заказчика это выливается в снижение стоимости каждой отливки, поскольку затраты на плавление и последующую переработку возвратного лома существенно минимизируются. Такая схема наиболее эффективна для производства плоских изделий, таких как кольца, фланцы и диски.

С увеличением высоты стопки давление столба расплавленного металла на нижние формы возрастает пропорционально. Это может привести к такому дефекту, как раздутие отливки или прорыв металла через стыки.

Для предотвращения подобных ситуаций технологи применяют несколько решений. Во-первых, нижние формы в стопке часто изготавливают из более прочных смесей или подвергают более интенсивному уплотнению. Во-вторых, вся стопка форм жестко фиксируется внешними металлическими стяжками или помещается в специальный жакет. Также инженеры ограничивают общую высоту стопки исходя из прочности формовочного материала.

Правильный расчет давления позволяет гарантировать идентичность размеров деталей, расположенных на разных уровнях, обеспечивая стабильное качество всей партии за одну заливку.

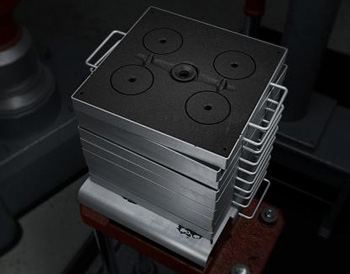

Центральный канал в стопочном литье - критический узел, от которого зависит равномерность заполнения всех полостей. Он должен иметь достаточный диаметр, чтобы металл не успел остыть до достижения самого нижнего яруса, но при этом не быть избыточно широким для экономии сплава.

Часто стояк проектируется сужающимся книзу или оснащается специальными ступенями для гашения скорости потока. Это предотвращает турбулентность и размытие песчаных стенок канала. Важный элемент - литниковая чаша в верхней части, которая должна постоянно поддерживаться полной в процессе заливки для создания стабильного напора.

Точная геометрия стояка исключает захват воздуха и шлака, гарантируя, что металл поступит в каждую форму чистым и при оптимальной температуре.

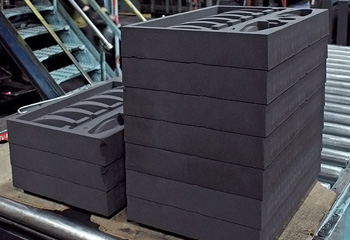

Идеальное совмещение ярусов в стопке - залог точности геометрии отливок. Поскольку нижняя плоскость одной формы служит верхней крышкой для другой, малейшее смещение приведет к ступенчатому дефекту на деталях.

Для центровки применяются специальные фиксирующие замки, которые формуются непосредственно в песке: выступы на одной стороне блока и соответствующие впадины на другой. В автоматизированных линиях точность обеспечивается направляющими штырями формовочного автомата. При ручной сборке могут использоваться внешние кондукторы или опоки с прецизионными стыковочными узлами.

Соблюдение строгой вертикальности стопки исключает возникновение изгибающих нагрузок на форму и гарантирует, что все крепежные отверстия и приливы будут находиться строго на проектных осях.

Отвод газы в стопочном процессе затруднен из-за того, что формы плотно прижаты друг к другу, перекрывая значительную часть поверхностей. Для исключения газовой пористости в металле технологи используют смеси с повышенной пористостью или выполняют систему боковых вентиляционных каналов в каждой форме.

Газы из рабочих полостей должны выходить горизонтально к периферии стопки. В некоторых случаях применяют специальные наколы иглой, пронизывающие стенки формы, но не доходящие до зеркала металла. Особое внимание уделяется чистоте песка и качеству связующего: оно должно выделять минимум продуктов деструкции при контакте с расплавом.

Качественная вентиляция стопки предотвращает кипение металла и образование раковин под коркой, что особенно важно для герметичных деталей трубопроводной арматуры.

Очистка металла в стопочной системе осложнена тем, что поток движется вертикально вниз на большую глубину. Традиционные шлакоуловители в горизонтальных каналах здесь работают менее эффективно.

Для защиты качества отливок в верхнюю часть общего стояка или непосредственно в питатели каждой формы устанавливают одноразовые керамические фильтры. Они задерживают частицы огнеупора, окисные пленки и случайные включения. Также применяется принцип торможения потока: в основании стояка выполняется зумпф - глубокая полость, которая принимает первые, наиболее загрязненные порции металла.

Тяжелые неметаллические включения оседают в зумпфе, а чистый металл начинает заполнять формы снизу вверх по системе боковых питателей, что гарантирует безупречную внутреннюю структуру каждой детали в стопке.

Термический режим в стопке неоднороден: верхние и нижние отливки остывают быстрее за счет контакта с атмосферой и поддоном, в то время как средние ярусы находятся в условиях термоса. Это может привести к различию в микроструктуре металла и в механических свойствах деталей из одной заливки.

Чтобы выровнять условия кристаллизации, инженеры могут изменять толщину песчаных перегородок или использовать принудительное воздушное охлаждение периферии стопки. Также учитывается время выдержки перед выбивкой: стопка должна полностью остыть до температуры, исключающей коробление деталей при извлечении.

Понимание тепловых процессов позволяет технологам гарантировать одинаковую твердость и прочность всех изделий в партии, что критично для последующей автоматизированной механической обработки.

Метод универсален, но наилучшие результаты показывает при работе с серым и высокопрочным чугуном, а также с углеродистыми сталями. Эти материалы обладают достаточной жидкотекучестью для заполнения длинных вертикальных каналов.

При литье алюминия и других легких сплавов стопочная формовка применяется реже из-за высокого риска окисления расплава при падении с большой высоты по стояку. Но использование специальных сифонных систем заливки, где металл плавно поднимается снизу вверх по всей высоте стопки, позволяет успешно работать и с цветными металлами.

Выбор сплава также диктует требования к огнеупорности песка: для стали требуются более стойкие составы, чтобы выдержать длительное тепловое воздействие массивного центрального стояка в процессе заливки всей колонны.

Процесс очистки стопочного литья имеет свои технологические особенности. После остывания стопка разрушается на вибрационных решетках, где сухой песок или разрушенная связка осыпаются, обнажая так называемую елку - центральный стояк с прикрепленными к нему отливками.

Места соединения отливок со стояком, называемые питателями, проектируют с минимальным сечением или специальными надрезами-поддавками. Это позволяет легко отламывать детали от литника механическим способом или с помощью пневматического инструмента без риска повреждения самого тела изделия.

Качественно спроектированные питатели обеспечивают чистый излом, не требующий долгой шлифовки мест среза. Оставшийся центральный литник отправляется на переплавку, а очищенные детали направляются на финишную дробеметную обработку.

Изготовление сложных изделий со стержнями в стопках технически возможно, но требует прецизионной точности сборки. Каждый стержень должен быть надежно зафиксирован в знаках формы, чтобы не сместиться под напором металла и не всплыть. Стопочное литье со стержнями часто применяется для производства корпусов мелких вентилей, фитингов и кронштейнов.

Главная сложность заключается в контроле правильности установки стержней на средних ярусах, которые скрыты от глаз сборщика. Для этого на современных предприятиях применяются автоматические стержнеукладчики и системы видеоконтроля.

Заказчик получает преимущество в виде высокой производительности процесса, но сложность оснастки для таких деталей возрастает. Это требует более тщательной подготовки производства и качественного модельного комплекта.

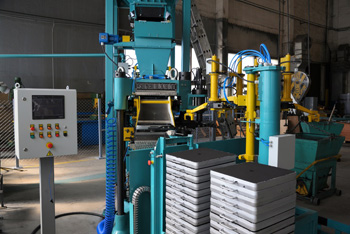

Автоматизация превращает стопочное литье в самый производительный метод изготовления мелких отливок в мире. Линии безопочной стопочной формовки работают по принципу выдавливания песчаных блоков с двусторонним отпечатком. Блоки смыкаются горизонтально, образуя непрерывный ряд форм с вертикальным разъемом. Это позволяет заливать металл непрерывной струей в движущуюся ленту форм.

Весь процесс, от замеса песка до выхода готовой отливки, полностью исключает ручной труд. Автоматика контролирует усилие прессования, температуру заливки и время охлаждения с точностью до секунд. Это обеспечивает идеальную повторяемость характеристик и минимальный уровень брака.

Для заказчика работа с таким производством гарантирует получение огромных партий идентичных деталей в кратчайшие сроки по минимально возможной цене.

Высота стопки ограничивается двумя основными факторами: устойчивостью конструкции и температурой расплава. Слишком высокая колонна форм может потерять равновесие или разрушиться у основания под собственным весом. Кроме того, по мере движения металла вниз по стояку он теряет тепло. Если стопка будет чрезмерно высокой, металл на нижних ярусах может оказаться слишком холодным, что приведет к появлению недоливов и спаев.

Обычно высота стопки не превышает 1-1,5 м. Также учитывается удобство заливки: струя металла из ковша должна попадать точно в чашу без разбрызгивания. Опытные технологи подбирают оптимальное количество ярусов исходя из массы одной детали и термических свойств сплава, обеспечивая гарантированное заполнение всех полостей формы без перегрева металла в печи.

Контроль качества стопочного литья требует системного подхода, так как условия кристаллизации на разных уровнях могут различаться. Приемочный контроль включает обязательную проверку образцов из разных частей стопки: сверху, снизу и из середины. Это позволяет убедиться в однородности структуры зерна и механических свойств всей партии. Особое внимание уделяется геометрическим параметрам: проверяется отсутствие перекоса ярусов и раздутия нижних отливок.

Для ответственных деталей может применяться выборочная рентгенография или ультразвуковой контроль для подтверждения отсутствия шлаковых включений, которые теоретически могли бы скопиться в определенных зонах литниковой системы. Наличие паспорта качества на каждую заливку с результатами испытаний по всем уровням стопки является гарантией надежности продукции для конечного потребителя.
