Плита медная

Процесс создания глубоких каналов в толстостенной меди осложняется высокой вязкостью металла, который имеет свойство налипать на режущие кромки инструмента. Для работы выбирают специальные сверла с полированными спиральными канавками, потому что они обеспечивают беспрепятственный вывод длинной стружки из зоны резания. Инструмент должен иметь острую заточку и оптимальный угол при вершине, чтобы исключить чрезмерный разогрев заготовки и ее термическое расширение.

Сверление ведут на средних оборотах с обязательным применением смазочно-охлаждающих жидкостей под высоким давлением. Поток эмульсии не только отводит тепло, но и активно вымывает мелкую крошку, которая может заклинить сверло и привести к поломке дорогостоящего оборудования.

При обработке плит толщиной более 50 мм применяют метод прерывистого сверления, когда инструмент периодически выводят из отверстия для полной очистки от отходов. Такой подход предотвращает увод сверла в сторону и гарантирует идеальную соосность каналов. Это крайне важно для изготовления систем внутреннего водяного охлаждения. В некоторых случаях используют ружейные сверла с внутренним каналом для подачи СОЖ непосредственно к точке контакта. После завершения операции отверстия проверяют калибрами и очищают от остатков масла в ультразвуковых ваннах.

Технология сварки взрывом позволяет соединять медные плиты со стальными листами для получения композитных материалов с уникальными свойствами. Процесс происходит на специальном полигоне, где заготовки располагают параллельно друг другу с небольшим технологическим зазором.

Поверх верхней плиты укладывают слой взрывчатого вещества, детонация которого создает колоссальное давление и заставляет металлы соприкасаться на огромной скорости. В точке контакта происходит пластическая деформация поверхностных слоев, и медь прочно сцепляется со сталью на атомном уровне. В результате получается монолитное соединение, которое невозможно разрушить механическим способом без повреждения самих материалов.

Такой биметалл сочетает высокую механическую прочность стали и превосходную электропроводность меди, что востребовано в химическом машиностроении. Из плит изготавливают стенки реакторов и электролизных ванн, где требуется защита от агрессивных сред и эффективный отвод тока. После взрыва заготовки проходят стадию правки на вальцах для устранения возможных деформаций и восстановления идеальной геометрии.

Внутренняя структура массивного медного проката может содержать скрытые изъяны, которые возникают на стадии литья слитков или в процессе горячей прокатки. Ультразвуковая дефектоскопия позволяет выявить воздушные раковины, неметаллические включения и глубокие трещины, которые не видны при обычном осмотре.

Прибор направляет звуковые волны высокой частоты сквозь толщу металла и фиксирует время их возврата от противоположной грани плиты. Если на пути сигнала встречается пустота или инородное тело, отражение происходит раньше положенного времени. Оператор видит на экране точные координаты и размеры дефекта, что позволяет вовремя отбраковать ненадежный материал.

Для проведения качественной проверки поверхность плиты должна иметь низкую шероховатость и быть очищенной от окалины. На металл наносят слой контактного геля для исключения воздушной прослойки, которая полностью поглощает ультразвук. Контроль проводят по всей площади заготовки с определенным шагом перемещения датчика, чтобы не пропустить мелкие поры.

Создание мощных магнитных полей в коллайдерах требует применения проводников с минимальным электрическим сопротивлением и огромной теплоемкостью. Из медных плит высокой чистоты вытачивают компоненты вакуумных камер и элементы электромагнитов, которые работают в условиях экстремальных нагрузок.

Медь марки М0 или М00 практически не содержит примесей, поэтому она обеспечивает стабильность физических процессов при разгоне элементарных частиц. Металл не обладает магнитными свойствами и не вносит искажений в траекторию движения пучков, что критично для точности научных экспериментов. Высокая теплопроводность меди позволяет быстро отводить энергию от обтекаемых током узлов в систему охлаждения.

Плиты для научных установок проходят многократную стадию очистки и вакуумного отжига для удаления растворенных газов из структуры металла. Любое выделение газов внутри работающего ускорителя может нарушить глубокий вакуум и привести к аварийной остановке системы. Медь отлично переносит воздействие ионизирующего излучения и не теряет свою пластичность со временем, что гарантирует долгий срок службы уникального оборудования. Детали из медных плит соединяют методом диффузионной сварки в вакууме для получения швов с прочностью цельного металла.

Медные плиты большой толщины часто применяют в качестве вкладышей в стальные пресс-формы для литья цветных металлов и пластмасс. Благодаря массе и высокой теплоемкости медь работает как эффективный тепловой аккумулятор, который сглаживает резкие колебания температуры.

Когда горячий расплав попадает в форму, медная вставка мгновенно забирает избыточную энергию и предотвращает перегрев отдельных участков оснастки. Это способствует равномерному остыванию детали и минимизирует внутренние напряжения в готовом изделии. Стабильность температурного режима внутри формы гарантирует отсутствие усадочных раковин и деформаций тонких стенок отливки.

Высокая скорость теплообмена позволяет сократить время цикла литья, что значительно повышает производительность всего цеха. Медные плиты легко поддаются гравировке и полировке, поэтому на них можно создавать сложнейший рельеф для получения качественных оттисков. Латунь или алюминий не прилипают к медной поверхности при соблюдении технологии смазки, что упрощает извлечение готовых деталей из формы. В случае износа или повреждения рабочей зоны плиту можно легко заменить на новую без переделки всей дорогостоящей пресс-формы.

Массивные заготовки толщиной 100 мм и весом в несколько тонн требуют применения специального грузоподъемного оборудования и соблюдения строгих норм техники безопасности. Для захвата плоских плит используют вакуумные траверсы или электромагнитные подъемники с большой грузоподъемностью. Вакуумные присоски обеспечивают бережное удержание металла и не оставляют царапин на полированной поверхности меди.

Если плита имеет грубую поверхность после горячей прокатки, применяют механические клещевые захваты с полимерными накладками. Важно следить за центровкой груза, чтобы исключить перекос и самопроизвольное соскальзывание тяжелой заготовки во время движения крана по цеху.

При перемещении медных плит запрещено использовать стальные цепи без защитных чехлов, так как твердые звенья могут оставить глубокие вмятины на мягком металле. Рекомендуется применять текстильные стропы, которые равномерно распределяют давление по краям изделия.

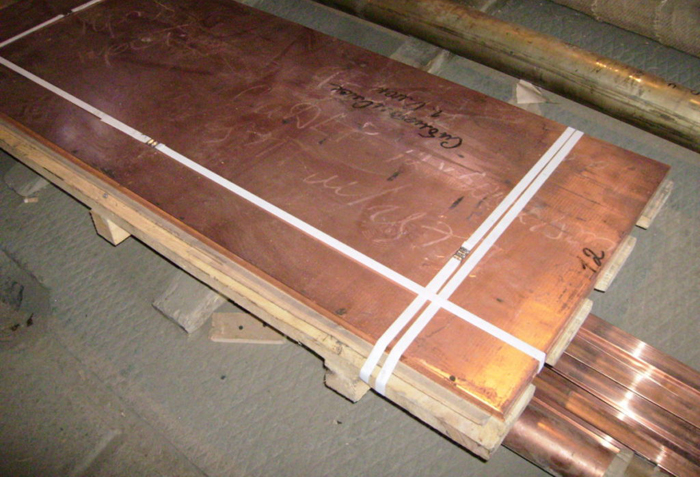

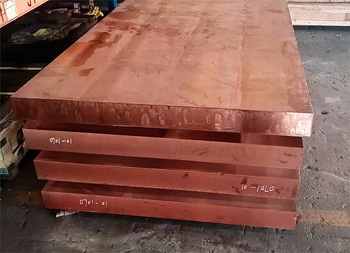

На складах плиты хранят в горизонтальном положении на прочных деревянных стеллажах, рассчитанных на колоссальные статические нагрузки. Концы плит маркируют яркой краской для быстрой идентификации марки сплава и веса каждой штанги.

Промышленное получение алюминия и очистка меди требуют использования мощных токоподводящих шин, которые выдерживают токи в десятки тысяч ампер. Из массивных медных плит изготавливают сборные шинопроводы и анодные держатели, которые погружают в агрессивные электролиты. Металл обладает минимальным электрическим сопротивлением, что снижает потери энергии и уменьшает нагрев проводников при постоянной работе под нагрузкой.

Плиты обеспечивают большую площадь контакта в местах болтовых соединений, предотвращая искрение и обгорание контактов. Это крайне важно для поддержания стабильности химических реакций внутри ванны и обеспечения высокого выхода чистого продукта.

Толщина проката для таких целей составляет 40-50 мм, что придает конструкции необходимую жесткость и долговечность. Медь успешно сопротивляется воздействию паров кислот и щелочей, которые неизбежно присутствуют в атмосфере цеха электролиза. Для защиты от брызг расплава поверхность плит часто покрывают специальными защитными составами или слоем свинца.

В криогенной технике медь считается основным конструкционным материалом, так как ее свойства при температуре -269℃ становятся уникальными. Медные плиты сохраняют высочайшую пластичность и не становятся хрупкими в отличие от большинства марок углеродистой стали.

При охлаждении до сверхнизких температур теплопроводность меди возрастает в несколько раз, что делает ее идеальным проводником для систем охлаждения сверхпроводящих магнитов. Металл выдерживает резкие термические сжатия без образования микротрещин, поэтому из плит изготавливают корпуса для криостатов. Прочность меди на разрыв при сильном холоде увеличивается, что повышает коэффициент запаса надежности всей установки.

Для работы в среде жидкого гелия подбирают плиты из бескислородной меди, чтобы исключить риск выхода из строя из-за внутренних напряжений. Поверхность проката должна быть идеально чистой от жировых загрязнений, так как любые органические вещества замерзают и превращаются в абразив. Плиты соединяют методом пайки серебряными припоями, которые обеспечивают полную герметичность стыков в условиях глубокого вакуума. Медь обладает низким коэффициентом теплового расширения при низких температурах, что гарантирует стабильность геометрических размеров прибора.

В процессе горячей прокатки массивных слитков на поверхности металла могут возникать дефекты в виде тонких отслоений или замятых складок, которые называют закатами. Это явление происходит при неправильной настройке валков или наличии заусенцев на боковых гранях заготовки, которые вдавливаются в основное тело плиты.

Закаты представляют серьезную угрозу для качества готового изделия, так как они нарушают сплошность металла и снижают его механическую прочность. В месте такого дефекта часто скапливаются оксиды и загрязнения, которые препятствуют получению качественного сварного шва или гальванического покрытия. При механической обработке на станке закат может привести к выкрашиванию режущей кромки инструмента.

Выявление таких изъянов проводят визуально или с помощью капиллярной дефектоскопии, когда на плиту наносят проникающую краску. Согласно стандартам глубокие закаты подлежат обязательной вырубке или сошлифовыванию до чистого металла, если толщина плиты позволяет сохранить допуск. Если дефект уходит вглубь структуры, заготовку полностью отправляют на переплавку для исключения риска аварийного разрушения детали.

Сплав марки М1ф содержит небольшое количество фосфора, который вводят в медь на стадии плавки для полного удаления остаточного кислорода. Такая медь обладает повышенной коррозионной стойкостью и значительно лучше переносит процессы сварки и твердой пайки. Отсутствие кислорода в структуре металла исключает развитие «водородной болезни», при которой медь становится хрупкой и трескается при нагреве в водородсодержащей атмосфере.

Плиты из меди М1ф идеально подходят для изготовления теплообменников и криогенных емкостей, где требуется абсолютная герметичность швов. Фосфор также способствует получению мелкозернистой структуры, что улучшает механические свойства и износостойкость проката.

Хотя электропроводность меди с добавлением фосфора немного ниже, чем у чистой марки М1, ее прочности достаточно для большинства конструкционных задач. Плиты М1ф легче поддаются глубокой вытяжке и формовке, потому что металл имеет более стабильные показатели пластичности во всех направлениях.

Материал востребован в производстве деталей для отопительных систем и промышленной сантехники, так как он не боится контакта с горячей водой. В процессе эксплуатации на поверхности такой меди образуется более плотная и устойчивая защитная пленка оксидов.

Метод изготовления массивного проката напрямую определяет его геометрическую стабильность и поведение при последующей механической обработке на станках. Большинство изделий большой толщины получают путем горячей прокатки, при которой заготовку нагревают в печи до температуры +900℃ для придания металлу высокой пластичности. Под воздействием жара внутренняя структура меди полностью перестраивается, что приводит к снятию всех остаточных напряжений в кристаллической решетке.

Горячекатаные плиты имеют высокую однородность свойств во всех направлениях, но их поверхность часто покрыта слоем темной окалины. Такой прокат выбирают для изготовления крупных деталей теплообменников и массивных шинопроводов, где не требуется микронная точность исходной заготовки.

Холоднокатаные плиты проходят стадию финального обжатия без предварительного нагрева, что позволяет достичь идеальной плоскостности и зеркального блеска металла. Но интенсивная холодная деформация вызывает эффект нагартовки, при котором в структуре меди накапливаются огромные внутренние силы.

Если такую плиту начать фрезеровать с одной стороны, равновесие этих сил нарушится и заготовка может самопроизвольно изогнуться или скрутиться винтом. Чтобы исключить подобные дефекты, качественный холодный прокат подвергают процедуре низкотемпературного отжига для стабилизации металла.
