Плита титановая

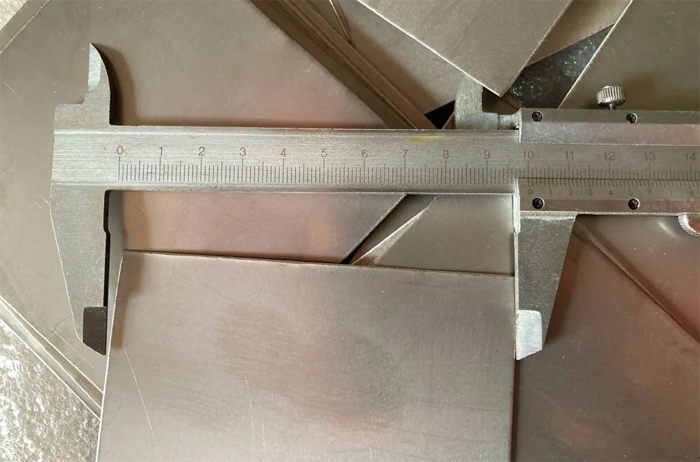

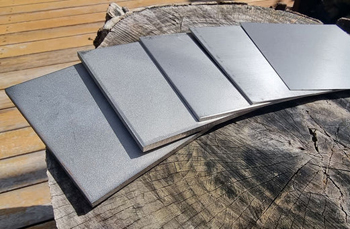

Разделение титановой продукции на листы и плиты происходит на основании толщины поперечного сечения заготовки. Изделия толщиной более 4 мм официально относят к категории плит, потому что они обладают высокой конструкционной жесткостью и не подлежат сматыванию в рулоны. Тонкие листы обычно выбирают для облицовки и создания легких перегородок, но плиты выступают в роли самостоятельных силовых элементов.

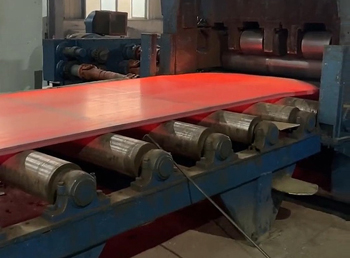

Титановая плита выдерживает колоссальные статические нагрузки и сохраняет форму под действием огромного внешнего давления. Плиты изготавливают преимущественно методом горячей прокатки, так как холодная деформация металла такой толщины требует колоссальных энергетических затрат.

Толстостенный прокат проходит через стадию многократной ковки и интенсивного обжатия для получения мелкозернистой структуры металла. Когда выпускают плиты толщиной до 100 мм, заготовку подвергают длительным циклам термического отжига в вакуумных печах. Процедура полностью снимает внутренние напряжения и гарантирует сохранение прямолинейности при последующем глубоком фрезеровании.

Механические характеристики плоского титанового проката напрямую зависят от концентрации внедренных примесей кислорода, азота и углерода. Даже ничтожное увеличение доли этих элементов, на 0.1-0.2%, приводит к резкому росту твердости и одновременному снижению пластичности металла. Кислород упрочняет кристаллическую решетку титана, что позволяет получать листы с более высоким пределом прочности.

Избыток примесей делает металл склонным к хрупкому разрушению при изгибе и штамповке. По этой причине для изготовления деталей методом глубокой вытяжки конструкторы выбирают марки с минимальным содержанием газов. Контроль состава сплава на стадии вакуумной плавки обеспечивает предсказуемое поведение проката под механической нагрузкой.

Углерод в составе титановых плит может образовывать твердые включения (карбиды), которые снижают коррозионную стойкость и ухудшают свариваемость металла. При термической обработке такие частицы становятся очагами зарождения трещин. Азот влияет на свойства титана еще сильнее кислорода, поэтому контакт разогретого проката с атмосферным воздухом строго ограничивают.

Титановый прокат выступает основой для создания легкой и эффективной брони для боевых машин и вертолетов. Плиты из титана обладают уникальной способностью поглощать кинетическую энергию снаряда за счет интенсивной пластической деформации без раскалывания структуры.

При попадании пули или осколка металл не образует вторичных поражающих фрагментов внутри защищенного объема, что спасает жизни экипажа. Высокая вязкость титановых сплавов позволяет задерживать снаряды при массе брони на 30% меньше по сравнению со стальными щитами. Этот фактор повышает маневренность техники и увеличивает запас полезной нагрузки самолетов.

Плиты монтируют на силовые каркасы с помощью болтовых соединений или специальной сварки. Для оборонных нужд выбирают сплавы марки ВТ23 или ВТ6, которые проходят стадию закалки и старения для достижения максимальной твердости. Титановая броня не боится воздействия агрессивных газов и осадков, поэтому не требует регулярной покраски и защиты от ржавчины. Металл сохраняет баллистические качества в широком диапазоне температур - от -60 до +400℃.

Термическая обработка в форме старения - финальная стадия упрочнения высокопрочных титановых сплавов для достижения пиковых механических свойств. После предварительной закалки в структуре металла остается нестабильная фаза, которую нужно перевести в равновесное состояние при строго заданной температуре.

Плиты помещают в вакуумную печь и нагревают до +500-600℃ с последующей многочасовой выдержкой в глубоком разрежении. В процессе нагрева внутри кристаллической решетки титана выделяются мелкодисперсные частицы легирующих элементов, которые блокируют движение дислокаций. В результате металл приобретает колоссальную твердость и предел прочности на разрыв, сохраняя необходимый уровень вязкости.

Вакуумная среда на этапе старения полностью исключает риск поглощения титаном кислорода и водорода из атмосферы цеха. Насыщение газами делает поверхность плит хрупкой и приводит к появлению невидимых микротрещин, поэтому защита расплава и нагретого металла имеет решающее значение. Процедура старения обеспечивает стабильность геометрических размеров заготовки при дальнейшей эксплуатации в условиях вибраций и перепадов давления.

Соединение массивного титанового проката требует использования технологий с высокой концентрацией энергии и идеальной газовой защитой шва. При толщине плиты более 20 мм классическая аргонодуговая сварка становится неэффективной из-за риска перегрева металла и его насыщения атмосферными газами. Для сборки ответственных конструкций выбирают метод электронно-лучевой сварки в вакуумных камерах, где луч мгновенно прошивает металл на всю глубину.

Этот способ обеспечивает получение узкого шва с минимальной зоной термического влияния, что сохраняет исходную прочность титанового сплава. Отсутствие воздуха в зоне плавления гарантирует исключительную чистоту металла и предотвращает развитие водородного охрупчивания. Сварные соединения на плитах обладают высокой вязкостью и не трескаются при знакопеременных нагрузках.

Если используют плазменную сварку, на горелки устанавливают удлиненные насадки для подачи аргона на остывающие участки шва. Сварщик должен обеспечивать защиту не только лицевой стороны, но и корня шва с помощью специальных медных подкладок с газовыми каналами. Титан сохраняет высокую химическую активность до температуры +350℃, поэтому изоляция должна продолжаться до полного охлаждения узла.

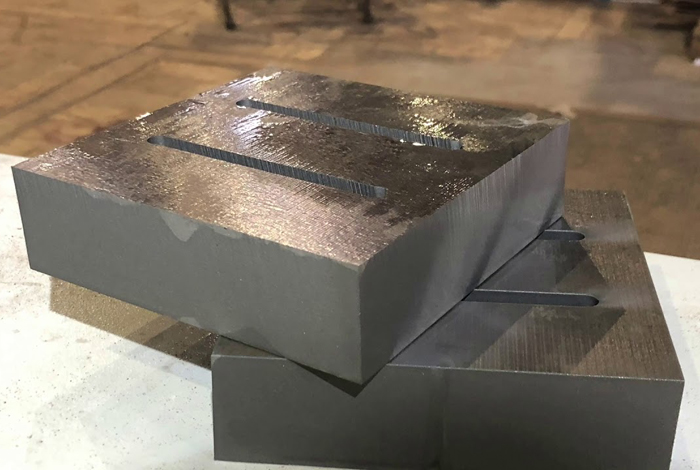

Механическая обработка титанового проката большой площади осложняется низкой теплопроводностью металла и его высокой склонностью к вибрациям. Когда фреза снимает стружку с плиты, выделяемая энергия не уходит вглубь детали, а концентрируется на режущей кромке инструмента. Это вызывает мгновенный нагрев резца до критических температур, что приводит к его быстрому затуплению и потере точности размеров.

Чтобы исключить перегрев, используют станки с мощной подачей смазочно-охлаждающей жидкости непосредственно в зону резания под высоким давлением. Жидкость не только забирает тепло, но и эффективно вымывает вязкую титановую крошку, предотвращая ее налипание на зубья фрезы. Профессиональный подбор режимов подачи и скорости шпинделя позволяет получать зеркальную гладкость поверхности без прижогов.

Низкий модуль упругости титана требует применения жесткой оснастки для надежной фиксации плиты на столе станка. При обработке центральных участков массивной заготовки металл может отжиматься под давлением инструмента, что искажает плоскостность детали. Данную проблему решают через использование вакуумных прижимов или установку промежуточных опор для компенсации прогиба.

Фрезерование ведут твердосплавными пластинами со специальными покрытиями, которые снижают коэффициент трения и препятствуют схватыванию металлов. После снятия каждого слоя металла контролируют температуру детали для предотвращения термических деформаций заготовки.

Массивные плиты из титана служат надежной основой для фиксации трубок в мощных конденсаторах атомных электростанций и опреснительных установок. В плите сверлят сотни и тысячи отверстий, в которые вставляют концы теплообменных труб с последующей развальцовкой или сваркой.

Титан выбирают для этой цели из-за его исключительной коррозионной стойкости в потоках скоростной морской воды и химических реагентов. На поверхности решетки не возникает точечной и щелевой коррозии, что гарантирует полную герметичность системы на протяжении десятилетий. Использование плит большой толщины обеспечивает высокую жесткость узла и предотвращает вибрационный износ трубок в местах их заделки. Металл выдерживает резкие перепады давления и температур без нарушения плотности соединений.

Пластичность титана позволяет достигать идеальной герметичности при вальцовке, так как металл плиты и трубки плотно облегают друг друга на молекулярном уровне. Схожие коэффициенты термического расширения элементов исключают появление напряжений и трещин при циклическом нагреве оборудования.

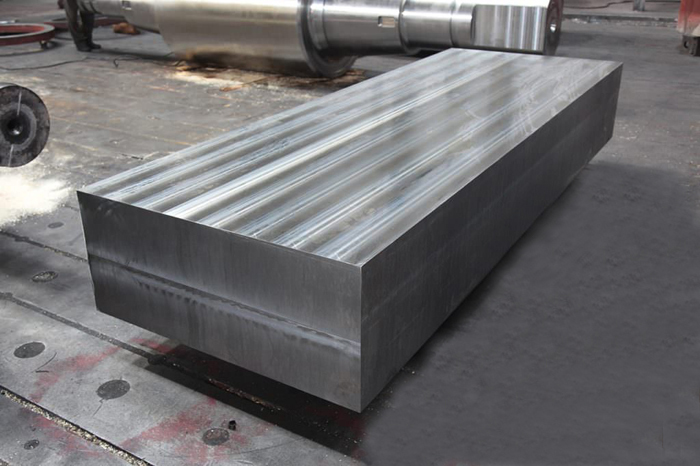

Перемещение титановых заготовок толщиной 80 мм и весом в несколько тонн требует применения специализированного грузоподъемного оборудования. Для захвата плоских плит используют вакуумные траверсы или электромагнитные подъемники с огромной прижимной силой.

Вакуумные присоски обеспечивают бережное удержание металла и полностью исключают риск появления царапин на полированной поверхности титана. Если плита имеет грубую фактуру после горячей прокатки, применяют механические клещевые захваты с полимерными накладками на губках. Важно точно определять центр тяжести груза для предотвращения перекоса и случайного соскальзывания тяжелой заготовки во время движения крана по цеху.

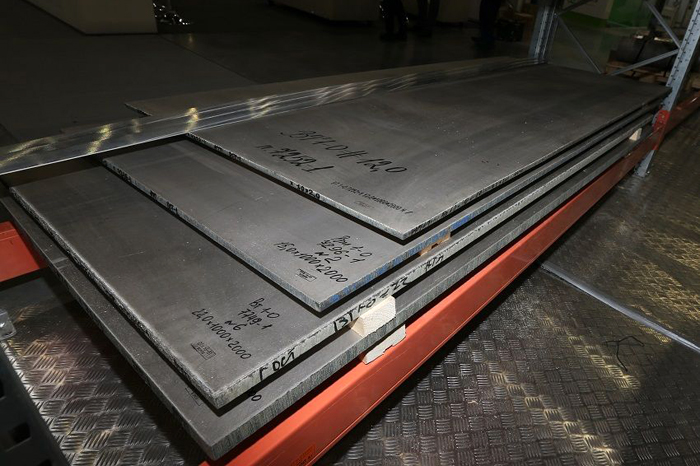

При фиксации плит на станках или внутри конструкций запрещено использовать стальные цепи без защитных чехлов, так как твердые звенья оставляют глубокие вмятины на титане. Рекомендуют применять текстильные стропы из прочных синтетических волокон, которые равномерно распределяют давление по краям изделия. На складах плиты хранят в горизонтальном положении на усиленных деревянных или резиновых прокладках для исключения контакта металла с бетонным полом.

Механическая обработка массивных плит на фрезерных станках приводит к образованию большого количества отходов, которые составляют до 40% от начального веса заготовки. Титановая стружка - ценное вторичное сырье, так как производство первичного титана из руды требует огромных затрат электроэнергии.

Переплавка чистого лома позволяет значительно снизить себестоимость нового проката и уменьшить нагрузку на окружающую среду. На современных предприятиях отходы сортируют строго по маркам сплавов и очищают от смазочно-охлаждающей жидкости перед отправкой на переработку. Высокая рыночная цена лома позволяет компаниям частично компенсировать затраты на покупку дорогостоящих титановых плит.

Стружка от высокопрочных сплавов типа ВТ6 востребована в металлургии для легирования специальных сталей и получения новых партий титановых слитков. Процесс рециклинга включает измельчение, магнитную сепарацию для удаления стальных частиц и последующую плавку в вакуумных печах. Вторичный титан сохраняет все уникальные свойства и может снова использоваться для производства листов и прутков.

Этот способ монтажа позволяет получать неразъемные соединения массивных титановых плит без доведения металла до температуры плавления. Специальный вращающийся инструмент из сверхтвердого материала с усилием погружают в стык заготовок и медленно перемещают вдоль линии шва. Трение вызывает сильный локальный разогрев и переход титана в состояние высокой пластичности, после чего происходит механическое перемешивание слоев на молекулярном уровне.

Технология исключает появление внутренних пор, шлаковых включений и горячих трещин, которые часто возникают при традиционной дуговой сварке в среде аргона. Отсутствие жидкой фазы предотвращает интенсивное испарение легирующих элементов и сохраняет исходный химический состав сплава в зоне контакта. Полученное соединение обладает мелкозернистой структурой и высочайшей усталостной прочностью под нагрузкой.

Процесс сварки трением не требует использования присадочной проволоки и исключает образование токсичных аэрозолей, что повышает экологическую безопасность цеха. Титановые плиты после такой обработки имеют минимальные остаточные напряжения, поэтому детали сохраняют идеальную прямолинейность без проведения дополнительной правки на вальцах.
