Поковка титановая

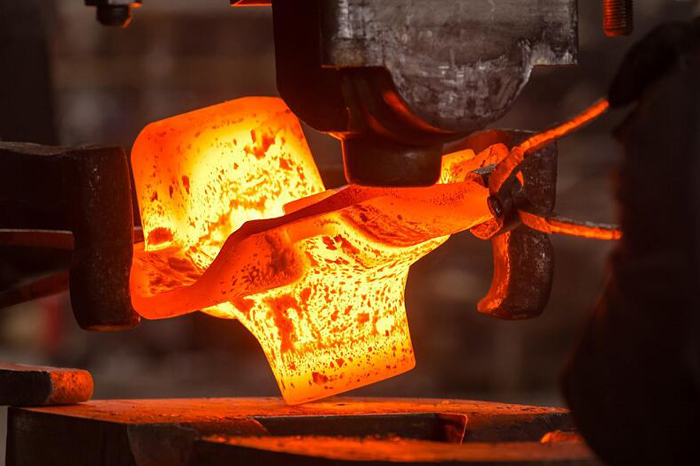

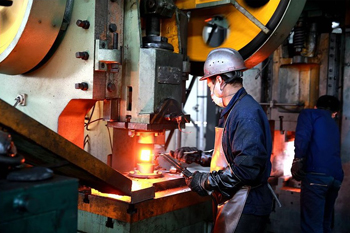

Свободную ковку выбирают для получения крупногабаритных заготовок сложной формы, когда изготовление специальной оснастки экономически не оправдано. В процессе деформации металл под ударами молота или давлением пресса перемещается свободно во всех направлениях. Формой изделия управляют через изменение положения заготовки на бойке и подбор силы воздействия.

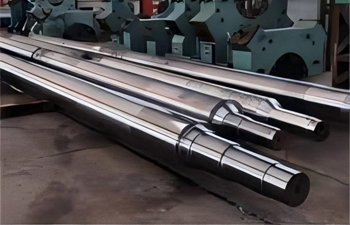

Такая технология позволяет значительно улучшить внутреннюю макроструктуру титана и устранить литейную пористость в исходном слитке. Заготовки валов и массивных плит имеют грубую поверхность, которую позже полностью удаляют при механической обработке. Свободная ковка незаменима при выпуске единичных изделий для нужд тяжелого машиностроения и судостроения.

Штамповка обеспечивает более высокую точность размеров и чистоту поверхности, поэтому ее применяют для серийного производства одинаковых деталей. Металл заполняет замкнутую полость штампа под огромным давлением, что гарантирует получение сложного рельефа за один или два прохода.

Этот метод позволяет изготавливать лопатки турбин и элементы крепежа с минимальными припусками на обточку. Штампованные детали обладают высокой однородностью механических свойств и повышенной усталостной прочностью. Использование жаропрочной оснастки увеличивает производительность цеха в несколько раз.

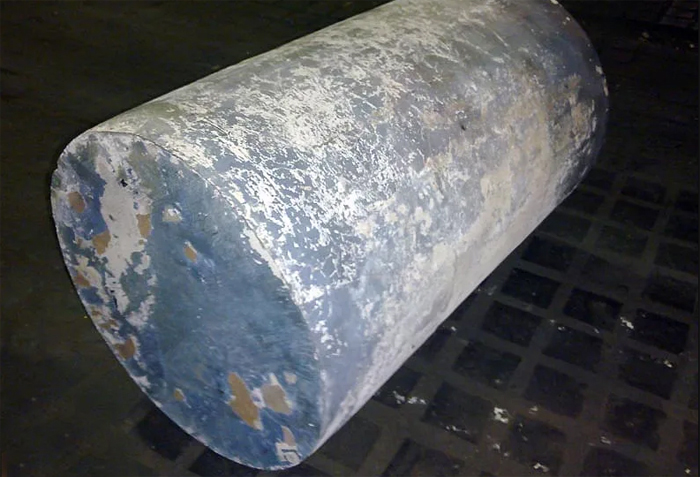

При нагреве титана под ковку выше +800℃ на поверхности заготовки образуется не только окалина, но и твердый газонасыщенный слой, который называют альфированным. Кислород и азот из воздуха активно проникают в кристаллическую решетку металла и делают ее крайне хрупкой.

Наличие такого слоя опасно для деталей механизмов, потому что хрупкая корка мгновенно покрывается сетью трещин при малейшей нагрузке. Разрушение быстро распространяется вглубь структуры и ведет к внезапной поломке узла. По этой причине полное удаление дефектного слоя обязательно.

Газонасыщенную зону убирают методом глубокого химического травления в растворах азотной и плавиковой кислот или путем механического сошлифовывания. Глубина очистки составляет 0.5-1.5 мм в зависимости от длительности нагрева металла в печи. Контроль чистоты проводят через микроскопическое исследование контрольных образцов из каждой партии проката. Металл после обработки приобретает характерный светлый матовый оттенок и восстанавливает природную вязкость.

Температурный режим деформации сплава ВТ6 строго ограничивают для сохранения мелкозернистой структуры и высокой прочности. Ковку обычно ведут в двухфазной области при температурах +900-950℃. В этом диапазоне металл сохраняет оптимальный баланс пластичности и твердости, что позволяет получать изделия со стабильными характеристиками.

Равномерный нагрев заготовки в вакуумных печах исключает появление внутренних напряжений и температурных перекосов. Если деформацию проводят слишком быстро, легирующие элементы не успевают однородно распределиться по объему.

Превышение температуры выше точки полиморфного превращения, которая для ВТ6 составляет примерно +995℃, приводит к резкому росту зерна. Крупнокристаллическая структура значительно снижает ударную вязкость и усталостную выносливость титана. Такие детали склонны к хрупкому излому и не проходят выходной контроль в авиационной промышленности. Остывание поковок после пресса также регулируют для предотвращения выпадения нежелательных фаз в кристаллической решетке.

Изотермическая штамповка предполагает нагрев инструмента и заготовки до одинаковой температуры, что исключает быстрое охлаждение титана при контакте с формой. Деформацию ведут на низких скоростях, потому что в таких условиях титан проявляет эффект сверхпластичности. Металл медленно и равномерно заполняет все тонкие перегородки и глубокие полости матрицы без образования зажимов.

Технология позволяет получать поковки с идеальной геометрией и минимальными припусками на последующую обточку. Использование защитной атмосферы аргона внутри рабочей зоны предотвращает окисление поверхности при длительном нахождении металла под прессом.

Метод значительно снижает усилия прессования и позволяет использовать оборудование меньшей мощности для изготовления крупных деталей. Изотермический процесс гарантирует получение однородной мелкозернистой структуры во всех сечениях изделия, что повышает ресурс работы турбинных лопаток. Отсутствие температурных градиентов внутри заготовки исключает риск возникновения внутренних трещин и короблений.

Величина слоя металла для последующего удаления на станках зависит от метода получения поковки и габаритов изделия. При свободной ковке на молотах припуски составляют 5-10 мм на сторону, так как технология не обеспечивает высокую точность контуров.

Избыток материала необходим для полной очистки детали от газонасыщенного слоя и неровностей, возникших при ударах бойка. Специалисты закладывают эти значения в чертежи для компенсации возможных отклонений прямолинейности и центровки. Массивная рубашка металла также защищает сердцевину поковки от термического влияния атмосферы при остывании на воздухе.

Точная штамповка позволяет уменьшить слой для мехобработки до 1-2 мм, что существенно снижает вес закупаемого сырья. Для прецизионных деталей припуски минимизируют через использование калиброванных заготовок и подогреваемых штампов.

Малый припуск сокращает время работы токарных и фрезерных станков, а также уменьшает расход дорогостоящего режущего инструмента. Но слишком тонкий слой металла создает риск невыхода детали в чистовой размер при наличии мелких поверхностных дефектов.

В процессе интенсивной пластической деформации и последующего охлаждения внутри титановой поковки накапливаются огромные внутренние напряжения. Неравномерное распределение этих сил может вызвать самопроизвольное растрескивание металла или его сильное коробление при снятии слоев на станке.

Для стабилизации структуры изделия подвергают обязательному рекристаллизационному отжигу в вакуумных печах. Нагрев до +700-800℃ заставляет атомы титана перемещаться и формировать новую правильную кристаллическую решетку. После такой процедуры металл приобретает стабильные размеры и высокую вязкость, что важно для работы деталей в условиях сильной вибрации.

Вакуумная среда в камере полностью исключает контакт горячего титана с кислородом, поэтому поверхность поковки сохраняет свой чистый цвет и не требует повторного травления. Длительность выдержки при заданной температуре зависит от массы изделия и может составлять несколько часов. Медленное охлаждение вместе с печью гарантирует отсутствие новых термических ударов и сохранение достигнутого баланса сил.

Температура перехода гексагональной альфа-решетки в кубическую бета-фазу — критическая граница для качества титанового проката. Когда нагрев поковки превышает эту точку, в металле начинается мгновенный рост кристаллов. Крупнозернистая структура крайне негативно сказывается на пластичности и усталостной прочности изделий.

Инженеры-технологи всегда рассчитывают циклы ковки так, чтобы основная деформация заканчивалась в двухфазной области ниже этого порога. Контроль температуры заготовки через пирометры предотвращает пережог металла и гарантирует получение однородного мелкозернистого строения. Мелкое зерно обеспечивает предсказуемое поведение детали под высокими динамическими нагрузками.

Для некоторых специфических задач, когда требуется высокая жаропрочность, ковку специально проводят выше точки превращения. Такая обработка формирует игольчатую структуру, которая лучше сопротивляется ползучести при температурах выше +500℃. Но подобные поковки имеют пониженную ударную вязкость, поэтому их применение ограничено узлами без резких механических воздействий.

Срок службы стальных форм при работе с титановым прокатом в несколько раз меньше, чем при ковке обычных марок стали. Титан обладает высокой вязкостью и химической активностью, что приводит к интенсивному абразивному износу и налипанию металла на инструмент.

Под действием высоких температур и колоссальных давлений происходит микросваривание заготовки со штампом в зонах интенсивного течения металла. Этот процесс вызывает образование задиров и портит геометрию будущей поковки, требуя частой остановки пресса для очистки поверхностей. Использование специальных жаропрочных сталей с высоким содержанием хрома и вольфрама позволяет немного продлить ресурс дорогостоящей оснастки.

Для повышения износостойкости штампов применяют методы лазерного упрочнения и нанесения защитных покрытий на основе нитридов. Керамический слой на инструменте создает барьер для диффузии титана и значительно снижает коэффициент трения в паре. Обязательным условием становится использование качественных технологических смазок, которые разделяют поверхности при каждом ударе.

Холодная деформация титанового проката без предварительного нагрева заготовки возможна преимущественно для мягких марок металла. Сплав ВТ1-00 позволяет изготавливать мелкие поковки и метизы методом холодной высадки на мощных прессах.

В процессе обработки происходит интенсивное упрочнение структуры, которое значительно повышает предел прочности и твердость готового изделия. Этот метод обеспечивает идеальную точность размеров и отсутствие окалины на продукции, что сокращает затраты на финишную отделку. Но холодная ковка требует применения специальной оснастки с алмазным напылением, так как сопротивление титана деформации очень велико.

Для высокопрочных легированных сплавов холодная ковка практически не применяется из-за высокого риска хрупкого излома металла. Кристаллическая решетка таких материалов имеет низкую подвижность атомов при комнатной температуре, что ведет к мгновенному появлению трещин. При необходимости получения точных деталей из прочных марок используют метод теплой деформации при температурах около +300℃. Такой нагрев не вызывает окисления поверхности, но существенно снижает жесткость титана и облегчает процесс формирования сложного рельефа.

Контроль макроструктуры — ключевой метод оценки качества изделий и правильности выбранной технологии деформации. Его суть заключается в изучении направления волокон металла и размера зерен на специально подготовленных шлифах заготовки. Наличие правильного рисунка ковки подтверждает, что деформация прошла по всему объему и структура металла уплотнилась однородно.

Специалисты ищут следы литейной дендритности или зоны крупного зерна, которые указывают на нарушение температурных режимов нагрева. Идеальная поковка имеет мелкозернистое строение с волокнами, которые плавно огибают контуры детали без разрывов и опасных пересечений.

Для визуализации структуры образец металла подвергают глубокому химическому травлению в смеси кислот после тщательной полировки. Реагент проявляет границы фаз и делает макрорисунок видимым для невооруженного глаза или под небольшим увеличением. Проверку проводят на каждой новой партии продукции и при отладке штамповочной оснастки. Выявление внутренних закатов или зон пережога на ранней стадии предотвращает попадание брака в ответственные узлы машин.

Возможность исправления брака в титановых изделиях зависит от характера повреждения и его расположения в теле детали. Поверхностные дефекты типа мелких трещин или задиров устраняют методом локальной механической зачистки абразивным инструментом. Металл сошлифовывают до полного удаления порока, если итоговые размеры заготовки остаются в пределах установленных допусков.

Важно обеспечить плавный переход в зоне обработки для исключения появления концентраторов напряжений. Глубокое травление помогает убедиться в отсутствии скрытых трещин на дне зачищенного участка. После ремонта поковки проходят обязательный повторный контроль качества поверхности.

Исправление внутренних дефектов методом сварки для большинства ответственных титановых поковок категорически запрещено. Термическое воздействие дуги меняет микроструктуру металла и создает зоны с пониженной вязкостью, что недопустимо для ответственных валов и дисков. Но для менее нагруженных деталей химической промышленности допускается наплавка металла в среде аргона под строгим лабораторным контролем. После сварочных работ поковку подвергают повторному вакуумному отжигу для снятия напряжений и выравнивания свойств шва и основы.
