Покраска кистью

Для составов на масляной или алкидной основе подбирают кисти из натуральной свиной щетины: этот ворс имеет микроскопические чешуйки, которые эффективно удерживают вязкую жидкость и равномерно распределяют пигмент по стали. Если использовать синтетический инструмент для органических эмалей, волокна могут стать слишком мягкими или начать растворяться под воздействием агрессивной химии.

Натуральный ворс обеспечивает высокую плотность нажима, которая необходима для втирания защитного состава в поры и неровности металла. Твердость волоса позволяет работать с густыми красками без потери формы инструмента.

С другой стороны, синтетические волокна из нейлона или полиэстера не впитывают воду и сохраняют первоначальную упругость в течение всей смены. Натуральный ворс в водной среде быстро разбухает и превращается в бесформенный комок, который оставляет грубые борозды и полосы. Искусственная щетина позволяет создавать более гладкую поверхность, потому что имеет идеально ровные кончики. Кисти из натуральной щетины требуют правильного ухода.

Поверхность металла перед нанесением пигмента освобождают от рыхлой ржавчины и остатков старой отделки при помощи скребков или жестких стальных щеток. Качественная механическая зачистка создает на гладкой стали нужный микрорельеф, который значительно повышает сцепление состава с основанием. Если оставить под краской частицы окалины или пыли, защитный слой начнет отслаиваться уже через 3 или 4 месяца.

Обезжиривание металла проводят ветошью, которую обильно смачивают в растворителе или специальном щелочном составе. После химической очистки сталь должна приобрести матовый блеск и стать полностью сухой.

Подготовка зон вокруг заклепок и сварных швов требует особого внимания, так как именно там чаще всего скапливается жир и конденсат. Для удаления глубоких загрязнений в труднодоступных нишах используют узкие ершики и кисти с коротким жестким ворсом.

Когда заготовку очищают в несколько этапов, интервал между финальной протиркой и началом покраски не должен превышать 2 часа. Это условие предотвращает образование новой оксидной пленки, которая мешает адгезии.

Для получения идеально ровной поверхности используют метод перекрестного нанесения слоев и строго контролируют нажим инструмента. Сначала краску распределяют вертикальными движениями по небольшому участку, а затем сразу же разравнивают её горизонтальными мазками до исчезновения видимых границ.

Кончик кисти должен едва касаться свежего слоя на финальной стадии разглаживания, чтобы ворс не оставлял глубоких канавок. Движения в одном направлении часто приводят к появлению полос, которые портят вид изделия при боковом освещении. Выбор мягких флейцевых кистей с тонким волосом помогает сделать фактуру более гладкой и похожей на качественное напыление.

Слишком густая эмаль быстро схватывается и не успевает растечься, поэтому состав разбавляют растворителем до нужной вязкости. Если температура в помещении превышает +25℃, растворитель испаряется быстрее и риск появления следов от щетины возрастает. Нанесение нескольких тонких слоев вместо одного толстого обеспечивает более качественный результат без дефектов и наплывов.

Для обработки выступающих элементов и острых кромок выбирают небольшие кисти с круглой или заостренной формой пучка щетины. Маляр направляет ворс перпендикулярно поверхности и совершает короткие тычковые движения, которые забивают краску во все микропоры и щели вокруг заклепки.

Плотное прилегание состава в данных зонах имеет решающее значение, так как именно отсюда обычно начинается процесс коррозии. Обычный факел распылителя часто оставляет тени за выступающими деталями, но ручной инструмент позволяет полностью закрыть металл со всех сторон. Краску в таких местах наносят чуть более густым слоем для создания надежного барьера.

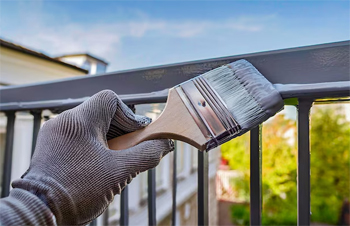

Острые углы профиля прокрашивают аккуратными мазками вдоль ребра, чтобы избежать образования висящих капель и потеков. Если состав стекает с грани под силой тяжести, его немедленно разравнивают полусухой кистью. Внутренние углы конструкций требуют предварительной прокраски до начала отделки основных плоскостей. Подобная последовательность операций гарантирует отсутствие пропусков и равномерную толщину защиты на сложных стыках.

При ручном нанесении один слой краски обычно имеет толщину 40-60 мкм, что превышает показатели пневматического распыления. Общая толщина защитного панциря после нанесения 2 слоев должна составлять не менее 100 мкм для обеспечения надежной антикоррозийной защиты.

Если сделать покрытие слишком тонким, оно может иметь микроскопические поры, через которые влага доберется до железа. Чрезмерно толстый слой тоже имеет свои недостатки, потому что может потерять эластичность и треснуть при температурных колебаниях металла. Контроль параметров проводят при помощи специальных гребенок, которые погружают в сырую краску сразу после мазка.

Равномерность распределения пигмента проверяют визуально при хорошем освещении, уделяя внимание отсутствию просветов основания. Использование кисти позволяет маляру чувствовать сопротивление среды и вовремя корректировать толщину нажима. Когда окрашивают горизонтальные поверхности, слой может быть чуть толще из-за отсутствия риска потеков. На вертикальных плоскостях излишки материала сразу растягивают по площади для сохранения геометрии покрытия.

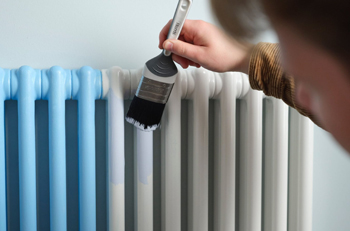

Трубы диаметром менее 50 мм требуют использования радиаторных кистей с длинной изогнутой ручкой, которые позволяют дотянуться до тыльной стороны изделия. Маляр обхватывает трубу ворсом и ведет инструмент вдоль оси, чтобы создать непрерывное кольцевое покрытие.

Такой метод исключает появление непрокрашенных участков в зонах, которые прилегают к стенам или другим коммуникациям. Обычная прямая кисть часто не позволяет качественно обработать скрытую часть трубы, что приводит к быстрому появлению ржавчины. Наслоение краски обеспечивает герметичность защиты на всем протяжении трубопровода.

При работе с круглым профилем важно не допускать скопления излишков состава на нижней части трубы, где могут образоваться застывшие капли. Излишки пигмента постоянно распределяют по окружности плавными движениями инструмента. Если труба имеет сварные швы, их прокрашивают в первую очередь для надежной герметизации стыков.

Порошковое напыление на уже смонтированные сети нанести невозможно, поэтому кисть остается единственным эффективным способом ремонта. Цвет покрытия подбирают под общий интерьер помещения, а плотная пленка пластика защищает металл от конденсата.

Перед началом работ старую краску проверяют на прочность сцепления с металлом при помощи метода решетчатого надреза. Если покрытие держится крепко и не крошится, его поверхность просто зашкуривают мелкой наждачной бумагой для удаления блеска.

Создание матовой фактуры необходимо для того, чтобы новый слой смог прочно закрепиться на старом основании. Жировые загрязнения и пыль удаляют ветошью с обезжиривателем, так как любая грязь станет разделительным слоем. Нанесение новой эмали на глянцевую поверхность часто приводит к быстрому отслоению материала из-за отсутствия адгезии.

Важно убедиться в химической совместимости старого и нового составов, чтобы избежать вспучивания или растворения нижнего слоя. Акриловые краски обычно хорошо ложатся на большинство старых покрытий, но алкидные эмали могут конфликтовать с некоторыми типами лаков.

Маляр проводит пробный выкрас на небольшом незаметном участке и выдерживает его в течение 24 часов для оценки результата. Если пузыри не появились и краска высохла равномерно, то приступают к полной обработке объекта. Послойное нанесение кистью позволяет скрыть мелкие царапины и обновить внешний вид конструкции без полного удаления старой отделки.

Художественная ковка имеет сложный трехмерный орнамент с множеством мелких листьев, завитков и переплетений стали. Кисть позволяет маляру направлять пигмент точно в каждое углубление и пазуху, которые часто остаются пустыми при автоматическом распылении. При ручном способе ворс буквально втирает краску в неровности кованого металла, обеспечивая стопроцентное закрытие поверхности. Это предотвращает развитие точечной коррозии в труднодоступных местах декоративных решеток или ворот.

Реставрационные работы часто требуют использования патины для создания эффекта старины или золочения отдельных элементов. Ручной инструмент незаменим для нанесения таких декоративных акцентов, так как позволяет работать с ювелирной точностью. Мастер может менять нажим и количество краски для создания плавных переходов цвета и тени на рельефе.

Порошковая технология дает однотонный результат, но кисть открывает возможности для создания уникальных художественных шедевров. Защитные свойства ручного покрытия при использовании качественных эмалей не уступают заводским аналогам.

Для проверки консистенции маляр использует метод свободного стекания с кисти: состав должен плавно сходить ровной струей без образования комков. Если краска падает густыми каплями, в нее добавляют растворитель небольшими порциями, по 5% от общего объема. Постоянное перемешивание гарантирует однородность материала и равномерное распределение пигмента. Слишком жидкая краска будет давать потеки и плохую укрывистость, что потребует нанесения лишних слоев.

На вязкость материала сильно влияет температура окружающего воздуха и самой металлической заготовки. В жаркую погоду растворитель улетучивается очень быстро, поэтому маляр периодически подливает его в рабочую емкость для поддержания нужной текучести. Для холодных условий выбирают специальные разбавители, которые предотвращают чрезмерное загустение эмали.

Правильная консистенция позволяет ворсу легко скользить по металлу и самостоятельно выравнивать мелкие неровности мазка. Контроль вязкости исключает появление дефекта «апельсиновой корки» и обеспечивает высокую гладкость декоративной пленки.

После завершения малярных работ изделия оставляют в чистом помещении с хорошей вентиляцией и стабильной температурой. Процесс естественной сушки на воздухе занимает от 12 до 24 часов в зависимости от типа используемого связующего.

Акриловые составы твердеют быстрее всего, так как вода испаряется за 2-3 часа, но полную прочность пленка набирает через сутки. Масляные и алкидные эмали требуют длительного времени для окисления и полимеризации внутри слоя. Важно исключить попадание пыли и насекомых на свежеокрашенную поверхность, потому что любые соринки останутся в краске навсегда.

Влажность воздуха в зоне сушки не должна превышать 70%, иначе процесс отверждения может замедлиться или на поверхности появится мутный налет. Принудительный обдув вентиляторами ускоряет испарение растворителей, но нельзя направлять струю горячего воздуха прямо на деталь. Слишком быстрая сушка может вызвать появление трещин из-за резкой усадки верхнего слоя полимера.

Изделия располагают таким образом, чтобы между ними сохранялось свободное пространство для циркуляции воздуха. Полная механическая стабильность покрытия достигается через несколько дней, когда все химические реакции внутри пластика завершатся.

Проведение малярных работ на открытом воздухе при температуре ниже 5℃ сопряжено с серьезными трудностями. Большинство стандартных красок на холоде становятся густыми и теряют способность к равномерному растеканию по поверхности.

Для таких условий выбирают специальные зимние серии составов, которые содержат морозостойкие добавки и быстрые растворители. Металл перед покраской обязательно очищают от инея и капель влаги, так как лед полностью блокирует адгезию состава. Предварительный прогрев заготовки газовой горелкой помогает улучшить сцепление и ускоряет процесс первичного схватывания пленки.

Низкая температура значительно продлевает срок высыхания, что увеличивает риск повреждения слоя осадками или пылью. Маляр должен наносить краску максимально тонкими слоями, чтобы растворитель мог выйти из структуры полимера до момента его замерзания. Если внутри покрытия останется запертая влага, при первом же потеплении краска вздуется и отвалится пластами.

Работа в холод требует высокой квалификации и использования профессионального инструмента с синтетической щетиной. При возможности металлоконструкции закрывают временными тентами и устанавливают тепловые пушки для создания благоприятного микроклимата.

Грунтование — важнейший этап создания многослойной защиты, так как именно этот слой отвечает за связь металла с краской. При использовании кисти грунт буквально втирают в поверхность стали, заполняя все микроскопические неровности и следы обработки абразивом.

Такой механический способ нанесения обеспечивает более надежное сцепление, чем простое напыление состава сверху. Маляр следит за тем, чтобы слой грунта был сплошным и не имел пропусков, которые могут стать очагами скрытой коррозии. Использование составов с содержанием цинка или фосфатов создает дополнительный химический барьер для железа.

Для повышения адгезии гладкий металл предварительно обрабатывают наждачной бумагой. После шлифовки поверхность тщательно обеспыливают и протирают растворителем для удаления остатков жира. Нанесение грунта проводят плавными движениями, избегая образования толстых наплывов, которые могут помешать качественной сушке.

Плотная молекулярная связь между грунтом и металлом исключает подслойное разрушение конструкции при механических ударах. При соблюдении технологии финишная эмаль ложится ровно и сохраняет целостность в течение 10 лет.
