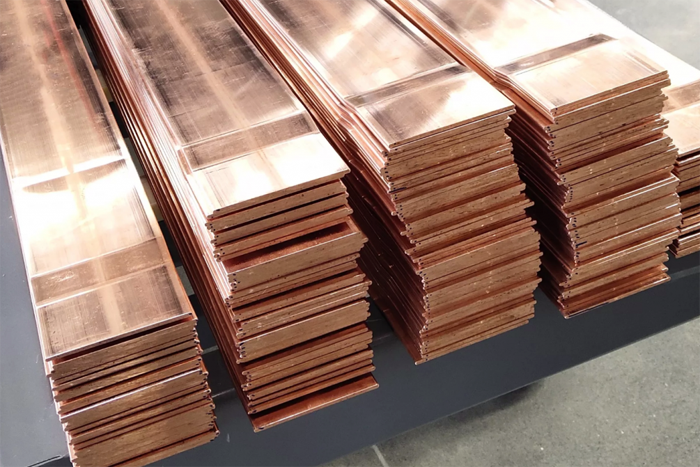

Кромки медных шин в распределительных устройствах высокого напряжения обязательно подвергают радиусной обработке или скруглению. Острые углы создают зоны высокой концентрации напряженности электрического поля, которые провоцируют возникновение коронного разряда.

Радиус скругления обычно составляет 1-3 мм в зависимости от толщины проката и уровня рабочего напряжения установки. Сглаженная геометрия краев обеспечивает равномерное распределение силовых линий и повышает общую надежность энергетического оборудования. Такой метод подготовки проката выбирают для систем с номиналом выше 1000 В, где риски дуговых перекрытий и пробоев диэлектрика наиболее велики.

Механическую обработку торцов выполняют на фрезерных станках или с помощью специальных кромкорезов. Когда полосу нарезают в размер, по краям часто остаются заусенцы и острые выступы металла. Их удаление предотвращает повреждение рук при монтаже и исключает появление опасных металлических опилок внутри электротехнического щита. После снятия фаски поверхность контакта становится более однородной, что облегчает плотную стыковку нескольких шин в один пакет.

Нанесение тонкого слоя благородных металлов на контактные поверхности медных шин значительно снижает переходное сопротивление в местах болтовых соединений. Серебро обладает самой высокой проводимостью и не образует на воздухе диэлектрических пленок.

Слой серебра толщиной 5-15 мкм наносят методом гальванического осаждения в специальных химических ваннах. Такое покрытие защищает медь от атмосферной коррозии и предотвращает развитие электрохимических процессов в месте стыка. Даже при сильном нагреве в процессе работы контакты сохраняют стабильные параметры передачи тока без лишних потерь энергии на тепло.

Шины с серебряным или оловянным покрытием выбирают для самых ответственных узлов, где нагрев соединений должен быть минимальным. Когда через стык проходят токи в несколько тысяч ампер, малейшее повышение сопротивления вызывает лавинообразный рост температуры. Лужение или серебрение исключает необходимость регулярной чистки и подтяжки контактов на протяжении десятилетий службы оборудования. После гальванической обработки шины приобретают характерный светлый оттенок и высокую химическую инертность к агрессивным газам.

Прямой контакт меди и алюминия в электрических цепях недопустим, так как между этими металлами возникает сильная гальваническая пара. В присутствии влаги начинается бурная химическая реакция, которая приводит к быстрому разрушению алюминия и образованию диэлектрического слоя окислов. Это явление вызывает резкий рост сопротивления, перегрев соединения и может стать причиной пожара в распределительном шкафу.

Для безопасного монтажа используют специальные медно-алюминиевые пластины или переходные шайбы. Такие элементы изготавливают методом диффузионной сварки, которая обеспечивает надежный контакт металлов на молекулярном уровне без риска коррозии.

Альтернативный способ защиты стыка - лужение медной полосы слоем олова. Оно служит нейтральным барьером, который прерывает электрическую цепь между медью и алюминием и останавливает поток электронов. Перед сборкой узла поверхности очищают от загрязнений и покрывают нейтральной токопроводящей смазкой для блокировки доступа воздуха. Применение стальных болтов с тарельчатыми шайбами гарантирует стабильное давление в месте контакта при температурных колебаниях.

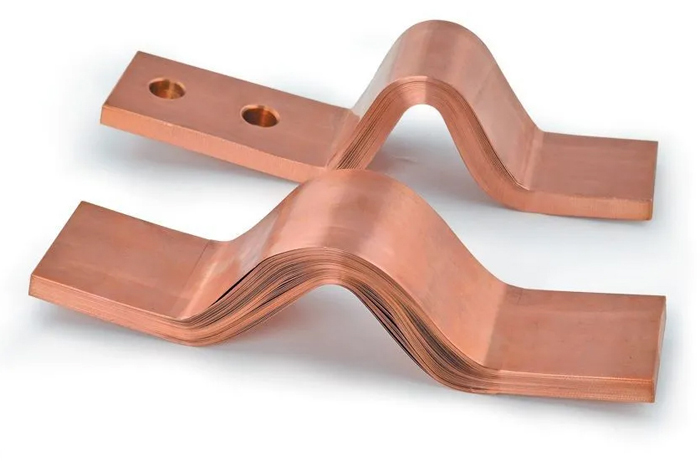

Гибкие медные шины состоят из множества тонких медных лент толщиной 0,1-0,2 мм, которые скреплены в единый пакет только по концам. Такая конструкция обладает высокой подвижностью и позволяет легко соединять узлы оборудования, которые имеют небольшое смещение или подвержены вибрации.

Цельная медная полоса при постоянной тряске может дать трещину из-за усталости металла, но наборная шина эффективно гасит колебания без повреждения структуры. Это свойство крайне важно для подключения мощных трансформаторов, дизель-генераторов и подвижных частей автоматизированных станков. Гибкие элементы компенсируют температурное расширение длинных шинопроводов, предотвращая деформацию опорных изоляторов.

Изготовление контактов на концах такой шины выполняют методом диффузионной сварки под давлением, что превращает пакет лент в монолитный медный блок. Полученный наконечник имеет идеальную проводимость и позволяет сверлить отверстия для болтового крепления. Наборные шины часто изолируют слоем поливинилхлорида или силикона для предотвращения случайных коротких замыканий в тесном пространстве щита.

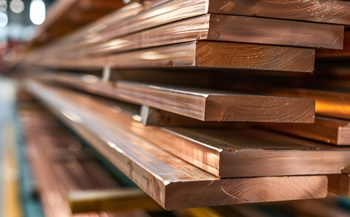

Создание крепежных отверстий в медных полосах толщиной более 10 мм требует применения мощных гидравлических прессов или координатно-пробивных станков. Медь - вязкий и мягкий металл, поэтому обычное сверление часто приводит к образованию крупных заусенцев и налипанию стружки на инструмент.

Использование специальных пуансонов и матриц позволяет получать идеально ровные отверстия с четкими краями за один ход пресса. Инструмент должен иметь минимальный технологический зазор, чтобы исключить подгиб металла внутрь отверстия и сохранить плоскостность шины в зоне обработки. Для снижения трения и предотвращения задиров в зону реза подают густые масляные смазки.

Качество отверстий влияет на площадь фактического контакта при сборке шинопровода. Если края будут иметь неровности или выпуклости, болтовое соединение не обеспечит плотного прилегания полос друг к другу.

После пробивки торцы отверстий рекомендуют дополнительно зенковать для снятия острых кромок и удаления микроскопических деформаций. Точное позиционирование отверстий гарантирует легкую сборку многоярусных шинных мостов без применения грубой физической силы.

Медный прокат - идеальный материал для производства катушек индукционного нагрева благодаря феноменальной теплопроводности и низкому электрическому сопротивлению. Индукторы работают в условиях колоссальных токовых нагрузок и должны мгновенно отводить тепловую энергию во внешнюю систему охлаждения. Из медных полос формируют витки сложной геометрии, которые точно повторяют контуры нагреваемой детали.

Высокая пластичность меди позволяет гнуть шину на малые радиусы без разрывов и критического утонения стенок. Металл эффективно выдерживает воздействие мощных электромагнитных полей и не теряет прочностных характеристик при постоянных циклах нагрева.

Внутри индуктора часто предусматривают каналы для циркуляции воды, которые припаивают к медной полосе твердыми серебряными припоями. Такая активная защита предотвращает расплавление самого медного витка, когда температура в зоне плавки достигает +1500℃. Поверхность полосы для индукторов полируют для минимизации потерь на поверхностный эффект при высокой частоте тока.

Медная полоса - основной проводник в контурах защитного заземления и молниезащиты современных жилых и промышленных объектов. Она обладает высокой коррозионной стойкостью и сохраняет электрические свойства в почве на протяжении 80 лет. Медь эффективно отводит токи разрядов молнии, предотвращая повреждение электроники и возгорание строительных конструкций.

В отличие от стальных аналогов медная полоса не требует нанесения защитных покрытий, которые могут отслоиться при монтаже в жесткий грунт. Плоское сечение заготовки обеспечивает большую площадь соприкосновения с землей, что значительно снижает итоговое сопротивление всей системы.

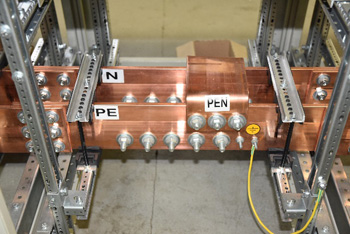

Монтаж заземляющего контура ведут методом прокладки полос в траншеях на глубине около 0,7-1 м. Соединение отдельных отрезков проката выполняют с помощью экзотермической сварки или мощных зажимов из латуни. Место стыка защищают гидроизоляционной лентой для исключения доступа кислорода и предотвращения окисления контактов. Медная шина внутри здания соединяет главную заземляющую шину с корпусами щитов и металлическими частями коммуникаций.

Способность медной полосы к деформации напрямую зависит от ее физического состояния, которое определяют на стадии холодной прокатки. Твердая медная шина обладает высокой механической прочностью и упругостью, но сильно сопротивляется изгибу.

При попытке согнуть такой прокат на малый радиус на внешней стороне гиба могут возникнуть глубокие трещины или разрывы волокон. Это происходит из-за высокого уровня внутренних напряжений в кристаллической решетке металла. Чтобы получить качественный угол без дефектов, твердую медь рекомендуют предварительно нагреть в зоне деформации или использовать специальные гибочные прессы с плавным усилием.

Мягкая отожженная полоса марки М1М легко гнется под любым углом без риска поломки, так как она имеет максимальную пластичность. Такой материал выбирают для изготовления сложных шинных перемычек и контактов с множеством поворотов. После изгиба мягкая медь немного упрочняется в месте сгиба, что повышает жесткость готовой детали. При монтаже важно соблюдать минимально допустимый радиус, который для шин обычно составляет не менее одной толщины полосы.

Стабильность геометрических размеров медного проката - ключевое условие для высокоскоростного производства мелких деталей на прессах. Холоднокатаная медная шина высокой точности имеет минимальные отклонения по толщине, которые составляют всего несколько микрометров. Если она будет иметь перепады размеров, это приведет к неравномерному усилию прижима в штампе и к заклиниванию подающего механизма.

Ошибки в толщине также вызывают изменение веса готовых изделий и могут стать причиной нарушения электрических характеристик контактов. Использование калиброванного проката гарантирует идеальную повторяемость каждой детали в многотысячной партии продукции.

Для электроники выпускают шины с жесткими допусками, так как минимальные зазоры в пресс-формах не прощают погрешностей материала. Медная полоса должна иметь ровные кромки без серповидности, чтобы заготовка шла строго по направляющим станка. Наличие внутренних дефектов или включений в структуре меди может вызвать поломку дорогостоящих пуансонов из твердого сплава. Контроль параметров проката проводят на выходе со стана с помощью автоматических лазерных измерителей в режиме реального времени.

Медный прокат относится к категории ценного вторичного сырья, которое подлежит стопроцентной переработке без потери своих уникальных физических свойств. Использованные медные шины из старых трансформаторов и распределительных шкафов ценятся на рынке лома особенно высоко из-за чистоты сплава.

Процесс рециклинга меди требует на 80% меньше энергии по сравнению с первичным получением металла из руды. Это делает переработку экономически выгодной и значительно снижает негативное воздействие металлургии на окружающую среду. Вторичная медь после рафинирования ничем не уступает первичному металлу и может снова использоваться для производства прецизионных шин и лент.

Современные заводы принимают медный лом в любых объемах, возвращая очищенный металл в промышленный оборот. Высокая стоимость лома стимулирует предприятия к демонтажу и сдаче старых коммуникаций, что исключает попадание меди на свалки. Перед переплавкой шины очищают от изоляции, краски и стального крепежа для обеспечения высокого качества нового сплава.
