Порошковая металлургия

Спекание - ключевой этап технологии, при котором спрессованная заготовка превращается в прочное монолитное изделие. Процесс протекает при температуре, составляющей примерно 70-80% от точки плавления основного металла. В этих условиях активизируется диффузия атомов на границах соприкосновения частиц порошка.

Под действием поверхностной энергии атомы перемещаются в зоны контактов, образуя так называемые перешейки. По мере выдержки в печи площадь этих контактов растет, а поры между частицами постепенно уменьшаются или изолируются.

Важно понимать, что материал при этом не переходит в жидкое состояние, что позволяет сохранять точную форму изделия и его уникальную мелкозернистую структуру. Правильный подбор режима спекания гарантирует достижение расчетной плотности и прочности металла при минимальных термических деформациях заготовки.

Традиционное прессование в жестких стальных матрицах часто приводит к неравномерному распределению плотности по объему детали из-за трения порошка о стенки формы. Изостатическое прессование решает эту проблему за счет применения всестороннего давления.

Порошок помещается в герметичную эластичную оболочку, которая погружается в камеру с жидкостью или газом. Давление передается равномерно со всех сторон, обеспечивая идеальную однородность структуры изделия независимо от сложности его геометрии. Это исключает возникновение внутренних напряжений и зон рыхлости, которые являются очагами разрушения.

Метод незаменим для изготовления крупногабаритных заготовок, длинных валов и деталей с большим отношением высоты к диаметру. Заказчик получает продукцию с предсказуемыми механическими характеристиками во всех направлениях, что критически важно для ответственных узлов авиационной и космической техники.

Инфильтрация, или пропитка, - процесс заполнения остаточных пор в спеченном железном каркасе более легкоплавким металлом, чаще всего медью или ее сплавами.

Технология основана на капиллярном эффекте: расплавленная медь всасывается в поры стальной заготовки, полностью устраняя пустоты. Результатом становится композитный материал, обладающий уникальным сочетанием свойств. Железная основа обеспечивает высокую прочность и твердость, а медный наполнитель повышает ударную вязкость, теплопроводность и коррозионную стойкость.

Кроме того, инфильтрация позволяет значительно увеличить плотность детали без использования сверхмощных прессов. Такие изделия идеально подходят для работы в условиях высоких нагрузок и температур, например, в качестве седел клапанов двигателей или деталей тяжелой электротехники, где требуется герметичность и стойкость к износу.

Создание антифрикционных деталей с регулируемой пористостью - эксклюзивная возможность порошковой металлургии. В процессе спекания инженеры намеренно сохраняют в металле сеть сообщающихся пор, объем которых может достигать 30%.

После изготовления деталь погружается в ванну с горячим маслом, которое под действием вакуума или давления заполняет все внутренние пустоты. В процессе работы механизма, когда подшипник нагревается от трения, масло расширяется и выходит на рабочую поверхность, обеспечивая идеальную смазку. При остановке и охлаждении смазка втягивается обратно в поры за счет капиллярных сил.

Такие узлы способны работать годами без дополнительного обслуживания в труднодоступных местах. Это позволяет заказчикам проектировать необслуживаемые механизмы для бытовой техники, автомобильных стартеров и промышленного оборудования.

Твердые сплавы невозможно получить традиционным литьем, так как их основные компоненты, такие как карбид вольфрама, имеют запредельные температуры плавления. Технология порошковой металлургии позволяет обойти это препятствие.

Тончайший порошок сверхтвердого карбида смешивается с порошком пластичного кобальта, который служит связкой. В процессе жидкофазного спекания кобальт плавится и смачивает зерна карбида, образуя после остывания прочнейший металлический цемент. Полученный материал обладает колоссальной твердостью и износостойкостью, сохраняя режущие свойства при нагреве до +800 градусов. Это основа для производства современного инструмента: фрез, сверл и сменных пластин для станков с ЧПУ.

Заказчик получает инструмент, способный обрабатывать закаленные стали и титановые сплавы на высоких скоростях, что существенно повышает производительность мехобработки.

Качество порошкового изделия начинается с входного контроля каждой партии сырья. Лаборатории заводов используют методы седиментационного и лазерного анализа для определения гранулометрического состава, так как размер частиц напрямую влияет на плотность прессовки.

Химический состав проверяется с помощью спектрометров на наличие вредных примесей и оксидных пленок. Наличие избыточного кислорода на поверхности частиц крайне опасно, так как оно препятствует образованию прочных связей при спекании. Также измеряется насыпная плотность и текучесть порошка, которые определяют стабильность заполнения пресс-форм.

Профессиональный подход к подготовке шихты включает многократное перемешивание в смесителях со смещенной осью для исключения расслоения компонентов. Строгое соблюдение чистоты сырья гарантирует отсутствие скрытых дефектов структуры и стабильность механических свойств каждой детали в серийной партии.

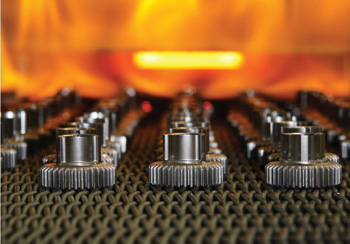

Процесс спекания проводится исключительно в контролируемой газовой среде для предотвращения окисления металла при высоких температурах. В зависимости от марки сплава применяются водород, диссоциированный аммиак, азот или аргон. Водородная атмосфера является активной: она восстанавливает остаточные окислы на поверхности частиц, способствуя максимально быстрому формированию межкристаллических мостиков. Для нержавеющих сталей и спецсплавов часто используется вакуумное спекание, которое обеспечивает идеальную дегазацию и чистоту металла.

Нарушение состава атмосферы или попадание в печь паров влаги приводит к необратимому охрупчиванию металла и потере прочности. Точное управление газовыми потоками в печи позволяет литейщикам получать изделия с безупречным товарным видом, не требующие последующего удаления окалины или химического травления.

Технология инжекционного формования металлов, или MIM, объединяет возможности порошковой металлургии и литья пластмасс под давлением. Мелкий металлический порошок смешивается с полимерным связующим в густую пасту, которая впрыскивается в прецизионные стальные формы. После извлечения полимер удаляют термическим или химическим способом, а деталь спекают до высокой плотности.

Этот метод позволяет получать изделия со сложнейшей геометрией, резьбами и тонкими перегородками, которые невозможно изготовить обычным прессованием. Точность размеров при этом сопоставима с механической обработкой, а чистота поверхности достигает высокого уровня.

Метод MIM идеально подходит для массового производства компонентов медицинских приборов, деталей стрелкового оружия и элементов часовых механизмов, обеспечивая колоссальную экономию на финишных операциях.

Спеченные изделия из стальных порошков могут подвергаться тем же видам термообработки, что и обычный прокат: закалке, отпуску и цементации. Но наличие пор вносит свои коррективы в технологию. Поры ускоряют процесс насыщения металла углеродом или азотом, что позволяет проводить химико-термическую обработку быстрее и на большую глубину. В то же время закалочные среды, такие как масло, могут задерживаться в порах, вызывая коррозию изнутри.

Для борьбы с этим применяют специальные методы закалки в газовых средах или предварительную герметизацию пор. Правильно проведенная термообработка позволяет повысить твердость порошковых деталей до 60 единиц по Роквеллу, делая их пригодными для работы в тяжелонагруженных узлах трансмиссий и ударных механизмах без риска преждевременного износа.

Размеры изделий, получаемых методом холодного прессования, жестко лимитированы мощностью прессового оборудования и прочностью стальных пресс-форм. Для создания требуемого давления в 500-700 мегапаскалей при изготовлении крупной детали требуются прессы усилием в тысячи тонн. С ростом площади заготовки стоимость оснастки увеличивается экспоненциально, а риск поломки пуансонов становится критическим. Кроме того, в крупных деталях сложнее обеспечить равномерность плотности по всей высоте.

Именно поэтому большинство порошковых изделий имеют габариты в пределах 15-20 см. Для обхода этих ограничений в тяжелом машиностроении применяют методы горячего изостатического прессования или ковки порошковых заготовок, что позволяет получать детали весом в десятки килограммов с плотностью, близкой к ста процентам.

Паровая обработка, или воронение, - специфический метод финишной отделки порошковых деталей. Изделия нагревают до температуры около +500 градусов в атмосфере перегретого водяного пара. В результате на всех доступных поверхностях, включая внутренние поры, образуется тонкий и плотный слой черного оксида железа.

Этот слой не только придает детали эстетичный вид, но и значительно повышает ее коррозионную стойкость и твердость. Оксидная пленка закрывает микропоры, препятствуя проникновению влаги вглубь металла. Кроме того, паровая обработка улучшает антифрикционные свойства и повышает предел прочности на сжатие.

Заказчики часто выбирают этот метод для обработки деталей швейных машин, замковых механизмов и ручного инструмента как эффективную и недорогую альтернативу гальваническим покрытиям.

Метод порошковой металлургии позволяет создавать магнитомягкие и магнитотвердые материалы с уникальной микроструктурой, недоступной для литья. При спекании магнитов можно обеспечить строго заданную ориентацию зерен в магнитном поле, что в несколько раз повышает магнитную энергию изделия. Кроме того, технология позволяет вводить в состав диэлектрические добавки, которые изолируют зерна металла друг от друга. Это резко снижает потери на вихревые токи при работе в высокочастотных полях.

Порошковые сердечники и постоянные магниты из редкоземельных сплавов являются основой для создания компактных и мощных электродвигателей для электромобилей, дронов и прецизионной робототехники. Заказчик получает компоненты с идеальным сочетанием электромагнитных свойств и геометрической точности, что критично для повышения КПД современных электрических машин.
