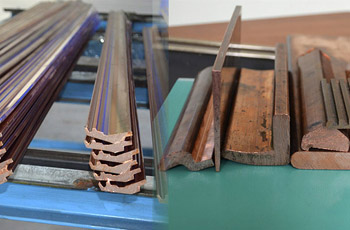

Профиль медный

Прессование через стальную матрицу позволяет получать медные изделия с геометрией любой сложности за один технологический цикл. Сначала цилиндрическую заготовку нагревают в индукционной печи до температуры +800℃ для придания металлу высокой пластичности. Затем разогретый сплав помещают в контейнер пресса и под колоссальным давлением выдавливают через фильеру, форма которой полностью соответствует будущему контуру изделия.

Такой метод обеспечивает идеальную однородность структуры и высокую плотность металла во всем объеме детали. Технологию выбирают для производства радиаторных профилей с тонкими ребрами или полых элементов для электротехники, где важна точность внутренних каналов.

Процесс экструзии исключает появление скрытых пустот и гарантирует стабильность прочностных характеристик по всей длине штанги. Высокая скорость деформации способствует измельчению зерен меди, что значительно повышает предел текучести и износостойкость профиля. Когда металл выходит из матрицы, его подвергают резкому охлаждению для фиксации заданных размеров и предотвращения коробления. Прессованные профили обладают гладкой поверхностью и требуют минимальной последующей обработки перед монтажом.

Т-образный профиль из меди становится надежным и эстетичным разделителем при стыковке разных типов напольных покрытий в одном уровне. Его часто устанавливают в зазоры между керамической плиткой и паркетной доской для маскировки технологических швов и защиты кромок материалов от сколов.

Медь обладает природной вязкостью и пластичностью, поэтому профиль не трескается при небольших деформациях здания или вибрациях от ходьбы. Тонкая вертикальная ножка изделия надежно фиксируется в слое плиточного клея или герметика, обеспечивая стабильное положение декоративного элемента. Золотисто-красный оттенок металла гармонично дополняет другие материалы.

Верхняя планка профиля перекрывает края покрытий и предотвращает попадание влаги и мусора внутрь стыка, что продлевает срок службы отделки. Деталь также выполняет роль компенсатора температурных расширений, так как медь сохраняет упругость при осевых нагрузках.

Применение фигурных медных профилей вместо плоских шин позволяет значительно увеличить площадь поверхности контакта при сохранении компактных размеров узла. Сложное сечение в виде буквы L или П обеспечивает высокую механическую жесткость конструкции, что предотвращает опасный прогиб проводников под действием мощных электродинамических сил.

Медь марки М1 гарантирует минимальные потери электрической энергии на нагрев и стабильную работу системы при резких пиковых нагрузках. Использование готового профиля сокращает время на гибку и подгонку деталей внутри шкафа, так как заводская форма уже соответствует техническим требованиям инженерного проекта.

Большая площадь внешней поверхности профиля способствует эффективному отводу тепла в окружающий воздух за счет естественной конвекции. Эта особенность дает возможность уменьшить сечение проводника по сравнению со стандартными полосами при сохранении той же токовой нагрузки. Для улучшения проводимости и защиты от окисления медные профили часто подвергают гальваническому лужению оловом или серебрением. Слой благородного металла исключает рост переходного сопротивления в местах болтовых соединений на протяжении десятилетий.

При изменении формы медного профиля на станках обязательно принимают во внимание явление упругой отдачи, из-за которого металл стремится частично вернуться в исходное состояние. Величина этого смещения зависит от марки меди, степени ее предварительной нагартовки и радиуса изгиба заготовки. Чтобы получить точный угол в 90 градусов, инструмент настраивают с небольшим перегибом на несколько единиц.

Эта мера позволяет компенсировать внутренние напряжения в кристаллической решетке и достичь идеального соответствия детали чертежу. Для работы с массивными профилями используют мощные гидравлические прессы с плавным регулированием усилия.

Если профиль имеет твердое состояние, место будущего сгиба рекомендуют предварительно нагреть газовой горелкой до температуры +600℃, чтобы снять жесткость. Локальный отжиг возвращает меди высокую пластичность и исключает появление микротрещин на внешней стороне гиба.

После остывания на воздухе металл сохраняет новую форму без риска внезапного излома под нагрузкой. Качественная оснастка с полимерными вставками предотвращает появление вмятин и глубоких царапин на лицевой поверхности проката во время манипуляций.

Медь проявляет высокую чувствительность к парам аммиака и к сернистым соединениям, которые вызывают быстрое коррозионное растрескивание напряженного металла. В присутствии влаги эти газы разрушают границы зерен в структуре профиля, что ведет к образованию глубоких невидимых трещин. Процесс протекает скрытно и может закончиться внезапным разрушением нагруженного элемента без видимых признаков коррозии на поверхности.

Особенно уязвимы к такому воздействию твердые нагартованные профили, в которых сохранены высокие внутренние напряжения после процесса производства. В условиях промышленных зон или животноводческих комплексов медные конструкции требуют обязательной дополнительной защиты.

Для предотвращения аварийных ситуаций поверхность проката покрывают многослойными эпоксидными лаками или проводят процедуру низкотемпературного отжига. Нагрев до +250℃ полностью снимает опасные напряжения внутри металла, при этом сохраняя его механическую прочность и твердость. Применение пассивирующих составов на основе бензотриазола также создает надежный барьер против агрессивных молекул газа.

Производство профилей для высокоточной электроники требует соблюдения допусков в пределах нескольких сотых долей миллиметра. На выходе из прокатного стана или волочильного станка геометрические параметры изделия измеряют с помощью лазерных сканеров в режиме реального времени.

Электроника непрерывно фиксирует ширину полок, толщину стенок и прямолинейность каждой штанги, передавая данные в систему управления оборудованием. Малейшее отклонение от заданного номинала приводит к автоматической корректировке усилия прижима или скорости подачи заготовки.

Более простой этап проверки включает использование калиброванных шаблонов и микрометров для ручного замера контрольных образцов из каждой пачки. Важный параметр - отсутствие скручивания профиля вокруг продольной оси, которое может затруднить его установку в монтажные пазы. Поверхность качественного профиля должна оставаться чистой от глубоких рисок и вмятин, способных исказить результаты автоматизированной сборки.

При сборке комбинированных конструкций важно полностью исключить прямой контакт меди с алюминием, оцинкованной сталью или магниевыми сплавами. Медь имеет высокий электрохимический потенциал, поэтому в присутствии влаги она провоцирует быстрое разрушение более активного соседа.

Алюминиевые элементы рядом с медным профилем превращаются в белый порошок и теряют прочность всего за один сезон эксплуатации на улице. Для решения этой проблемы используют диэлектрические прокладки из полиэтилена, резины или специальных полимерных шайб. Эти прослойки прерывают электрическую цепь и останавливают поток электронов между разнородными металлами.

Наиболее безопасным считается соединение меди с нержавеющей сталью, латунью или бронзой, так как разница их потенциалов невелика. При установке медных фасадов применяют крепеж только из нержавейки или меди для обеспечения долговечности всех узлов фиксации. Герметизация стыков нейтральными силиконовыми составами блокирует доступ влаги к местам соприкосновения материалов и предотвращает начало реакций. В закрытых и сухих помещениях риск электрохимического разрушения минимален, что упрощает проектирование декоративных элементов.

Для сохранения зеркальной поверхности и идеальной геометрии медные профили перевозят в жестких деревянных ящиках или на усиленных поддонах. Металл обладает невысокой твердостью и легко царапается при трении штанг друг о друга или при контакте со стальными цепями крана.

Каждое изделие рекомендуют оборачивать в плотную вощеную бумагу или полимерную пленку для защиты от пыли и механических повреждений. Плотная упаковка также предотвращает образование конденсата и темных пятен окисления при резких перепадах температуры во время транспортировки. Между рядами проката обязательно прокладывают деревянные рейки или бруски для равномерного распределения давления и исключения прогиба длинных элементов.

Торцы профилей закрывают защитными колпачками или мягким материалом, чтобы предотвратить замятие кромок при погрузочных работах. Кузов грузового автомобиля должен быть чистым и сухим, а груз - надежно зафиксированным ремнями с мягкими накладками. Нельзя перевозить медь в одном отсеке с кислотами, щелочами и летучими химикатами, пары которых вызывают мгновенную коррозию сплава.

Диффузионная сварка в вакууме - высокотехнологичный способ получения неразъемных соединений медных деталей без использования припоев и расплавления основного металла. Процесс протекает при температуре около +800℃ и значительном механическом давлении, которое прижимает плоскости профилей друг к другу. В таких условиях атомы меди начинают перемещаться через границу раздела, образуя прочные молекулярные связи и превращая стык в монолитную структуру.

Полученный шов обладает той же электропроводностью и теплопроводностью, что и исходный прокат, поэтому в месте соединения не возникает зон повышенного сопротивления. Технологию выбирают для производства ответственных узлов мощных генераторов и ускорителей элементарных частиц.

Перед началом сварки поверхности профилей подвергают прецизионному фрезерованию и шлифованию для достижения идеальной плоскостности. Малейшие загрязнения или воздушные прослойки могут помешать взаимному проникновению атомов, поэтому в камере поддерживают глубокий вакуум. Отсутствие жидкой фазы исключает появление пор, трещин и брызг металла, что гарантирует высочайшую чистоту и прочность готового изделия.

Диффузионный метод позволяет соединять медь с другими металлами, такими как титан или нержавеющая сталь, для создания уникальных биметаллических профилей.

Придать медному прокату ровный благородный оттенок, от светло-коричневого до глубокого антрацитового, позволяет технология управляемого окисления. Для получения однородной патины на профилях со сложным рельефом применяют метод полного погружения заготовок в ванны с растворами на основе серной печени или селенитов.

Перед обработкой поверхность металла тщательно очищают от оксидной пленки и обезжиривают горячими щелочными составами для обеспечения идеальной адгезии реагента. Время контакта меди с химикатами определяют экспериментально, так как температура воздуха и концентрация раствора напрямую влияют на скорость протекания реакции. Такой способ отделки позволяет окрасить все внутренние углы и пазы профиля, которые невозможно качественно обработать кистью или распылителем.

После достижения нужного визуального эффекта процесс мгновенно останавливают промывкой деталей в нейтрализующем растворе и дистиллированной воде. Сушка теплым воздухом предотвращает появление белесых разводов и пятен от капель воды на готовом изделии. Для фиксации полученного цвета поверхность профиля покрывают тонким слоем микрокристаллического воска или специального матового лака для металлов.
