Проволока стальная

Термическую обработку проводят для снятия внутренних напряжений металла и возвращения стали высокой пластичности. Заготовку нагревают до температуры +600-900℃ и постепенно охлаждают в специальных печах. После такого воздействия проволока приобретает мягкость, поэтому она легко гнется и выдерживает многократные перегибы без появления разрывов.

Это изделие часто называют отожженным или вязальным, так как его используют для фиксации арматурных каркасов и упаковки тяжелых грузов. Мягкий металл плотно прилегает к деталям и не ломается при сильном затягивании узлов. Однородная структура стали после отжига гарантирует стабильность механических свойств по всей длине мотка.

Проволока без термической обработки сохраняет высокие твердость и прочность, которую она получила в процессе волочения. Структура зерен остается вытянутой и плотной, из-за чего материал плохо поддается деформации вручную. Изделия из такого металла отличаются жесткостью и устойчивостью к растяжению.

Проволоку используют при производстве гвоздей, метизов и сварных сеток. Различия в свойствах определяют сферу применения материала в зависимости от типа нагрузок.

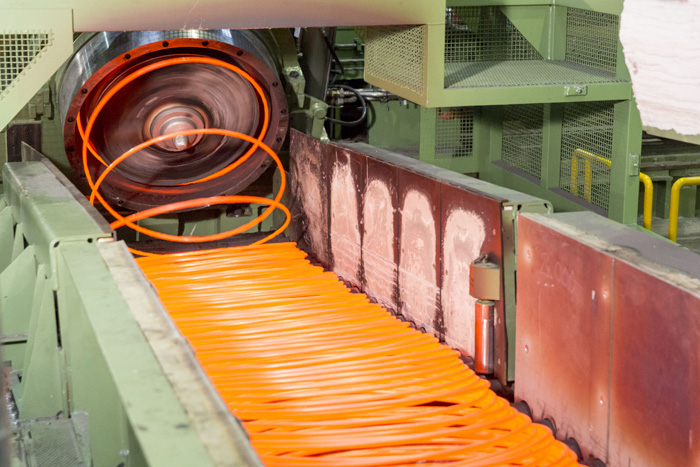

Перед началом волочения стальное сырье очищают от плотной оксидной корки механическим или химическим методом. При механическом способе пруток пропускают через систему роликов, которые заставляют металл изгибаться в разных плоскостях. Хрупкая окалина трескается и осыпается, а остатки загрязнений сбивают при помощи вращающихся металлических щеток или иглофрез.

Современные линии оснащают установками пескоструйной обработки, где поток абразива под давлением делает поверхность металла чистой. Чистая сталь необходима для предотвращения быстрого износа дорогостоящих фильер и сохранения точности диаметра. Металл после такой очистки приобретает матовый оттенок и готов к нанесению смазки.

Химический метод предполагает погружение мотков катанки в ванны с растворами соляной или серной кислоты. Кислотная среда полностью растворяет оксиды железа и удаляет следы коррозии из микротрещин. После завершения травления металл тщательно промывают проточной водой и подвергают фосфатированию. Такая подготовка создает на поверхности тонкий разделительный слой, который надежно удерживает технологическую смазку при протяжке через волоки.

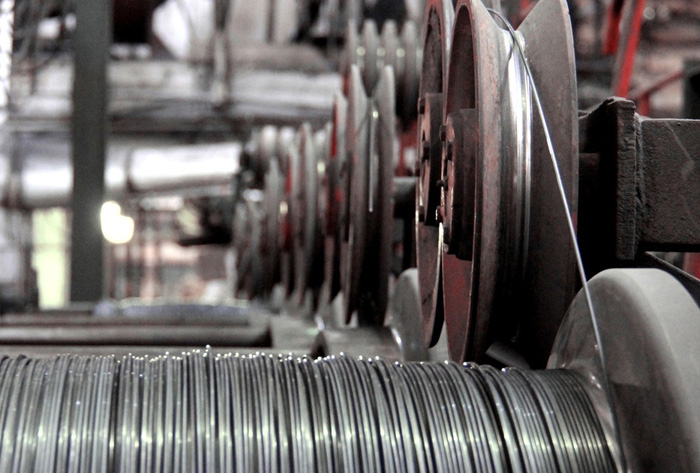

Волочение — основной метод получения проволоки, при котором заготовку протягивают через отверстие, чье сечение меньше диаметра исходного прутка. Процесс проводят на специальных станках, где мощные барабаны тянут металл через твердосплавные или алмазные фильеры. Для получения тонкой нити металл пропускают через серию последовательных калибров.

В ходе пластической деформации уменьшается площадь сечения и значительно увеличивается длина изделия. Внутренняя структура стали уплотняется, а зерна вытягиваются вдоль оси движения. Один цикл прохождения через волоку позволяет сократить диаметр на 10–25%.

Технология требует обязательного использования смазочных материалов для снижения трения в зоне контакта стали и инструмента. При сухом волочении применяют мыльный порошок, который образует на поверхности прочную пленку. Мокрый способ предполагает погружение фильер в эмульсию, что обеспечивает эффективный отвод тепла.

Волочение повышает точность размеров проволоки до 0.01 мм и придает поверхности высокую гладкость. После деформации материал приобретает наклеп, который увеличивает предел прочности на разрыв. Этот метод позволяет выпускать продукцию диаметром от 0.1 мм до 10 мм.

Процентное содержание углерода в стали определяет твердость, упругость и способность проволоки к сварке. Низкоуглеродистые марки содержат до 0.12% углерода, поэтому они отличаются высокой пластичностью и легко поддаются холодной осадке. Из такой проволоки изготавливают гвозди и мягкую вязальную нить. Если количество углерода возрастает до 0.6–0.8%, сталь приобретает способность к закалке и высокую износостойкость.

Высокоуглеродистый прокат используют для выпуска пружин и канатов, которые работают под огромными нагрузками. Прочность такого материала может достигать 2000 МПа, что позволяет нити выдерживать колоссальный вес.

Увеличение доли углерода снижает пластические характеристики и затрудняет процесс волочения. Высокоуглеродистую сталь чаще подвергают промежуточному отжигу для восстановления структуры металла между переходами. Свариваемость такой проволоки ухудшается, так как в зоне нагрева могут возникнуть хрупкие структуры. Низкоуглеродистые составы, напротив, свариваются без ограничений любыми способами.

Нанесение слоя цинка создает мощный антикоррозийный барьер, который в разы продлевает срок службы изделий. Защитный слой работает по принципу электрохимического протектора, поэтому цинк окисляется первым и спасает сталь от разрушения. Даже при появлении глубоких царапин ржавчина не распространяется под покрытие, так как ионы цинка блокируют доступ кислорода к железу.

Оцинкованную проволоку выбирают для возведения уличных ограждений, сетки-рабицы и подвесных линий связи. Поверхность металла сохраняет эстетичный светлый вид и не требует дополнительной покраски в течение 20 лет. Плотная адгезия цинка к стали исключает отслоение защиты при изгибах и скручивании.

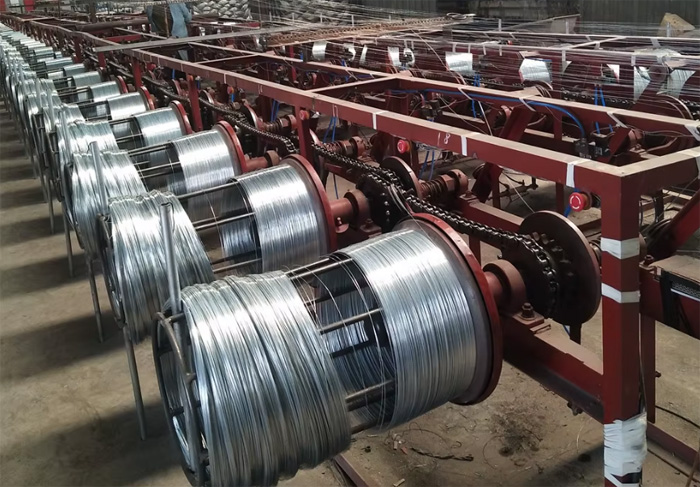

Существуют два основных метода оцинковки: горячий и гальванический. При горячем способе проволоку пропускают через ванну с расплавленным металлом при температуре +450℃, что обеспечивает толстый и прочный слой. Гальванический метод позволяет получить более тонкое и гладкое покрытие за счет осаждения частиц под действием тока.

Массу одного погонного метра проволоки определяют по формуле объема цилиндра с учетом плотности стали 7850 кг/м³. Для расчетов используют номинальный диаметр сечения, который возводят в квадрат и умножают на коэффициент 0.00617. К примеру, один метр проволоки диаметром 5 мм весит 0.154 кг, а тонкая нить 1.2 мм — всего 0.009 кг.

При закупке больших партий пользуются справочными таблицами ГОСТ, где указаны точные значения для каждого типоразмера. Фактический вес мотка или катушки проверяют на электронных весах при отгрузке продукции со склада. Знание этих цифр помогает правильно рассчитать нагрузку на транспорт и складские стеллажи.

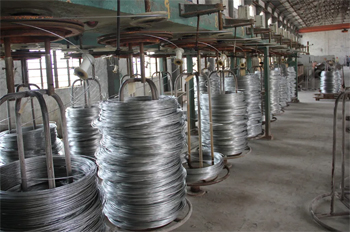

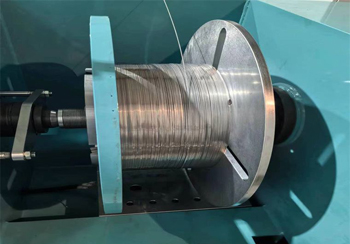

Вес одного мотка обычно варьируется от 20 кг до 1.5 т в зависимости от технических возможностей производственной линии. Массивные бухты типа «розетта» позволяют автоматическим станкам работать дольше без пауз на замену сырья. Для мелких бытовых нужд проволоку перематывают на катушки весом по 5 или 10 кг. Реальная масса партии может отличаться от расчетной на 1% или 2% из-за допусков на диаметр металла.

Сухое волочение предполагает использование порошкообразных смазок на основе мыла или стеаратов, которые засыпают в специальные ящики перед фильерами. Проволока проходит сквозь порошок и захватывает его часть, создавая на поверхности сухую разделительную пленку.

Этот метод применяют для получения средних и крупных диаметров от 1 мм до 10 мм на высоких скоростях. Сухая смазка эффективно гасит трение и защищает инструмент от перегрева, но оставляет на металле матовый налет. Подобная поверхность идеально подходит для последующего нанесения полимерных покрытий или оцинковки. Мощные тяговые барабаны обеспечивают стабильное движение нити через систему калибров.

Мокрое волочение проводят с полным погружением фильер и проволоки в ванны с жидкой эмульсией или маслом. Жидкость одновременно смазывает зону контакта и интенсивно охлаждает тонкую сталь, предотвращая её обрыв.

Эту технологию выбирают для производства прецизионной тонкой проволоки диаметром менее 0.6 мм. Поверхность после мокрой протяжки получается зеркально гладкой и чистой, что важно для электротехнических нужд. Мокрый способ позволяет достичь минимальных допусков по диаметру и исключает появление микроцарапин. Процесс требует сложной системы фильтрации и регенерации эмульсии на заводе.

Фильера или волока — высокоточный инструмент с отверстием сложной конфигурации внутри массивного корпуса. Рабочая часть состоит из четырех зон: входного конуса, зоны смазки, деформирующего конуса и калибрующего пояска.

Входная зона облегчает заправку конца проволоки и захват технологической смазки. В конусе деформации происходит основное обжатие стали, где угол наклона стенок определяет равномерность распределения напряжений. Калибрующий участок фиксирует окончательный диаметр проволоки и обеспечивает гладкость её поверхности. Фильеры изготавливают из твердых сплавов на основе вольфрама или из технических алмазов для работы с тонкими размерами.

Твердосплавные вставки запрессовывают в стальную обойму для защиты от механических ударов и вибраций. Алмазные волоки обладают феноменальной износостойкостью и позволяют выпускать километры продукции без изменения размера отверстия. В процессе работы инструмент испытывает колоссальное давление и нагрев, поэтому его постоянно охлаждают водой. Малейший износ калибрующего пояска ведет к появлению овальности и браку партии, поэтому замену фильер проводят по строгому графику.

Проволока для сварки служит присадочным материалом и должна обеспечивать получение прочного и герметичного соединения. Химический состав металла в проволоке должен быть максимально близок к составу свариваемых деталей или содержать легирующие элементы для улучшения свойств шва. В составе ограничивают количество серы и фосфора до 0.03%, так как эти примеси вызывают хрупкость и появление трещин.

Поверхность нити должна быть идеально чистой, без следов масла, ржавчины и технологической смазки. Любые загрязнения в зоне дуги превращаются в газы и образуют поры внутри расплава. Для предотвращения окисления проволоку поставляют в герметичной упаковке.

Медное покрытие на сварочной проволоке обеспечивает стабильный электрический контакт и защищает металл от коррозии при хранении. Слой меди толщиной около 0.15 мкм также снижает трение проволоки в подающих роликах полуавтоматов, что гарантирует равномерную подачу в зону сварки. Диаметр изделия строго калибруют для исключения заклинивания в токопроводящем наконечнике горелки. Сварочную проволоку классифицируют по маркам стали в соответствии с ГОСТ 2246-70.

Канатная проволока требует сочетания исключительной прочности и высокой сопротивляемости усталостным нагрузкам. Для её изготовления используют качественные углеродистые стали марок от 45 до 85 с однородной структурой.

Важный этап производства — патентирование: термическая обработка, при которой проволоку нагревают выше +850℃ и быстро охлаждают в расплаве солей или свинца. В результате сталь приобретает структуру тонкопластинчатого сорбита, которая позволяет проводить волочение с огромными степенями обжатия.

Прочность канатной проволоки достигает 1800 МПа, что позволяет тросам выдерживать вес шахтных подъемников и лифтов. Поверхность каждой нити часто покрывают цинком для защиты от агрессивных сред в глубоких рудниках. Контроль качества включает обязательные тесты на многократный изгиб и скручивание вокруг оси. Нить не должна лопаться при миллионах циклов деформации, которые возникают при движении каната по шкивам.

Каждая катушка канатной проволоки снабжается паспортом с результатами механических испытаний. Использование патентированной стали гарантирует безопасность грузоподъемных операций.

Защитный слой из поливинилхлорида или полиэтилена наносят методом экструзии на автоматических линиях. Проволока проходит через нагревательную камеру для улучшения адгезии и поступает в головку экструдера, где на неё под давлением накладывают слой расплавленного пластика.

Плотная оболочка герметизирует металл и защищает его от контакта с влагой, кислотами и щелочами. Толщина полимерного панциря составляет от 0.2 до 1.0 мм в зависимости от требований к износостойкости. После нанесения покрытия нить проходит через ванну с охлаждающей водой для быстрого затвердевания пластика. Окрашенная проволока сохраняет яркость цвета на солнце более 15 лет.

Подобная отделка часто применяется для производства сеток, которые используют в ландшафтном дизайне и при строительстве спортивных площадок. Полимер не трескается на морозе и не становится липким в жару, так как в состав вводят специальные присадки. Поверхность проволоки становится приятной на ощупь и безопасной для людей, так как пластик закрывает острые грани металла. Цвет покрытия выбирают по шкале RAL для гармоничного сочетания с окружающим пространством.
