Раскрой металла на координатно-пробивном прессе

Координатно-пробивной пресс (КПП) выигрывает у лазера при изготовлении деталей с большим количеством типовых отверстий и элементов формовки. Механическая вырубка происходит мгновенно, это сокращает время обработки листа в несколько раз.

Процесс исключает термическое воздействие на металл. Кромка реза остается холодной, на ней не образуются слой окалины или оксидная пленка. Это упрощает последующую покраску и сварку изделий. На КПП можно одновременно выполнять пробивку и формовку: делать жалюзи, зенковку или пуклевку. Лазерные станки ограничены только контурной резкой. Эксплуатационные расходы пресса ниже из-за отсутствия дорогих расходных газов и высокой энергоэффективности.

Таким образом, КПП - оптимальный выбор для серийного производства корпусных деталей из оцинкованной и холоднокатаной стали.

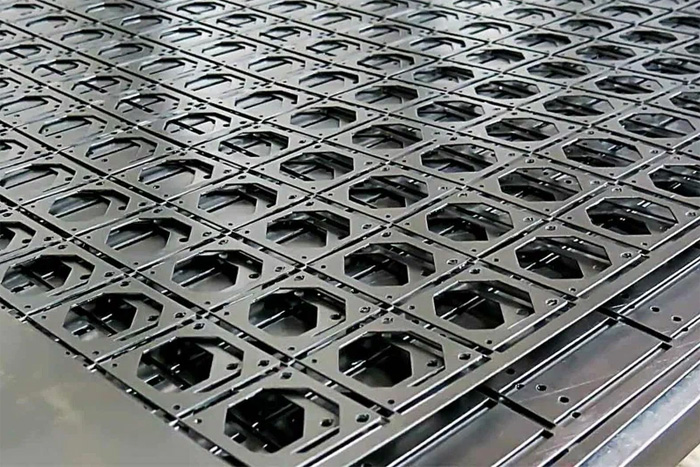

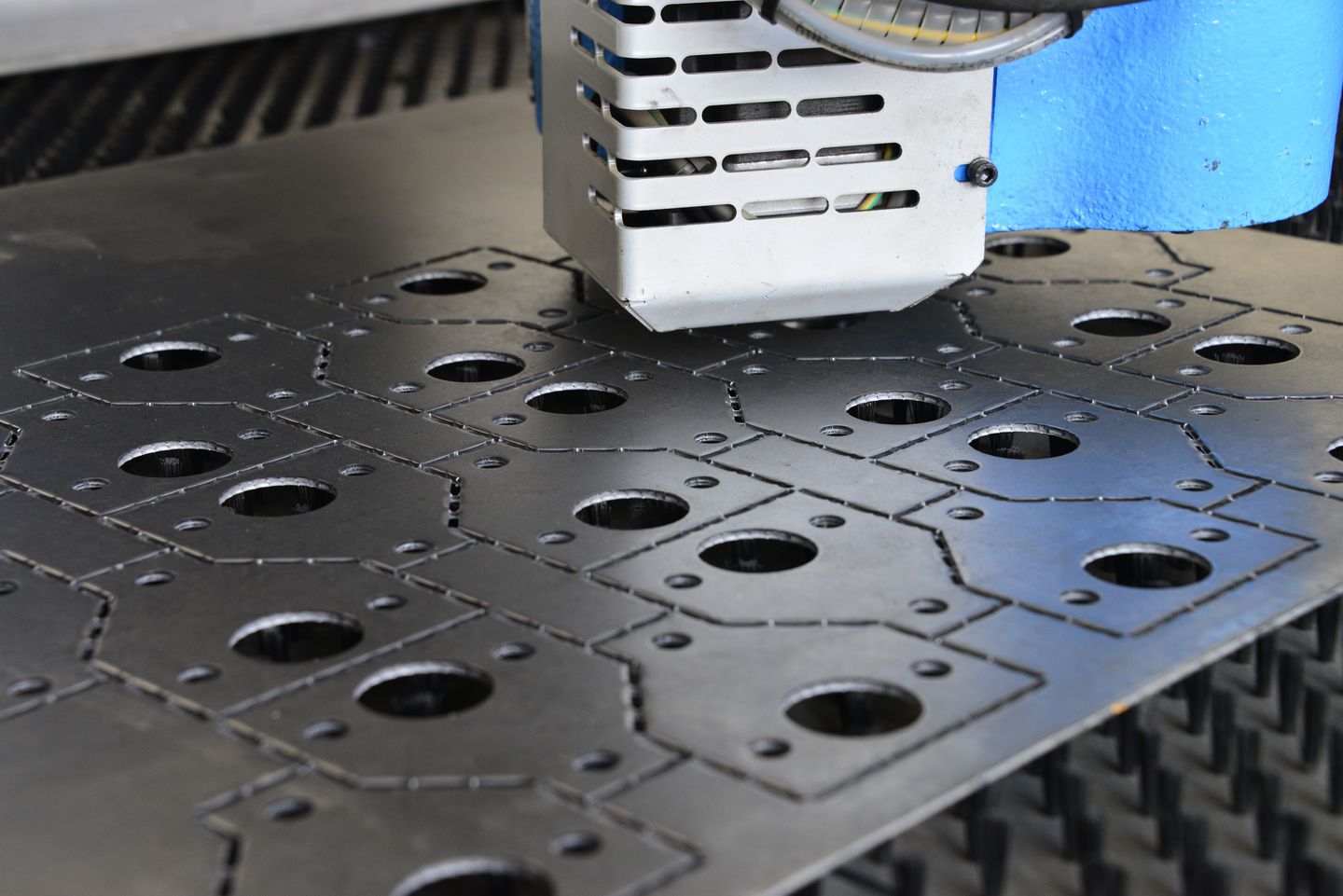

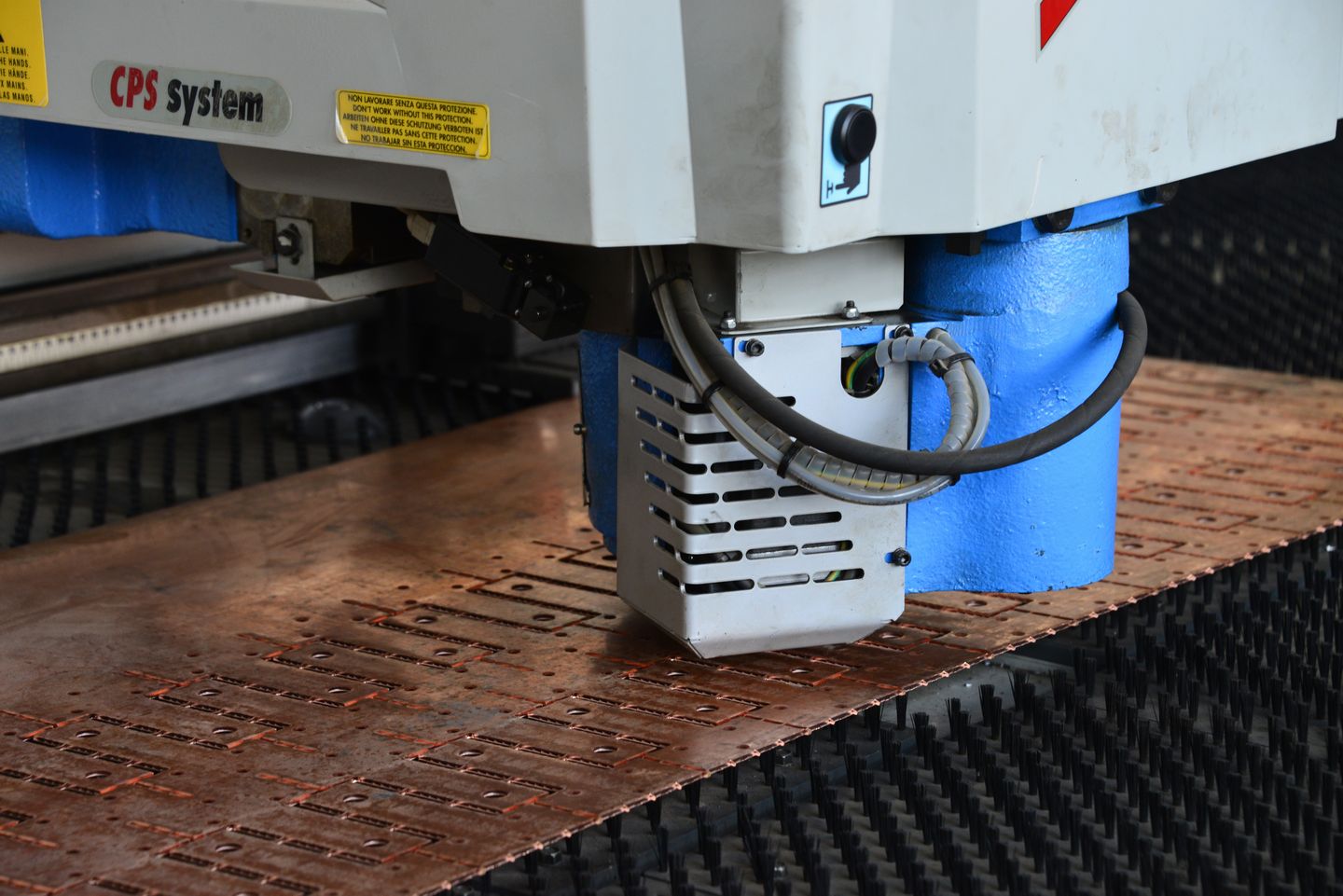

Микроперемычки - тонкие мостики металла, которые удерживают вырубленную деталь внутри основного листа (скелета). При полной вырезке деталь может перекоситься и застрять в матрице. Это приведет к поломке пуансона или заклиниванию системы подачи. Микроперемычки обеспечивают стабильность листа при его быстром перемещении по координатному столу.

Ширина такого мостика обычно составляет от 0,3 до 0,8 мм, параметр зависит от толщины материала и веса изделия. После завершения программы детали легко извлекаются из листа вручную или автоматическим сепаратором. Места разрыва перемычек почти незаметны, но иногда они требуют легкой шлифовки.

Использование перемычек позволяет обрабатывать мелкие детали группами. Это повышает общую производительность станка и безопасность автоматического цикла.

Технология общего реза подразумевает совмещение контуров двух соседних деталей на листе. Одна линия пробивки становится общей границей. Пуансон за один ход отсекает стороны сразу двух заготовок, что сокращает путь движения инструмента и общее количество ударов пресса. Время обработки листа уменьшается на 20–30%. Общий рез значительно экономит металл, так как ширина технологической перемычки между деталями практически сводится к нулю.

Этот метод идеален для прямоугольных и квадратных заготовок, но технология требует высокой точности настройки оборудования. Важно исключить смещение листа при разделении деталей. Правильный расчет последовательности ударов предотвращает замятие кромок.

Общий рез - эффективный инструмент снижения себестоимости продукции при массовом производстве серийных панелей и кронштейнов.

Нибблинг - метод вырубки сложных криволинейных контуров и больших отверстий серией частых ударов мелким инструментом. Пуансон в этом случае совершает быстрые возвратно-поступательные движения с частичным перекрытием предыдущего следа. Это позволяет вырезать в листе окна любой формы без покупки специальных дорогостоящих штампов.

Кромка после нибблинга имеет характерный волнообразный микрорельеф. Высота неровностей зависит от шага подачи и радиуса пуансона. Современные станки обеспечивают чистоту поверхности, сопоставимую с фрезерованием.

Метод незаменим для обработки заготовок с плавными радиусами и сложной геометрией. Нибблинг позволяет использовать стандартный круглый или квадратный инструмент для создания уникальных профилей. Это делает координатно-пробивной пресс универсальным обрабатывающим центром для решения любых инженерных задач.

При механической пробивке в металле накапливаются внутренние напряжения. Каждый удар пуансона слегка растягивает материал вокруг отверстия. При густом раскрое лист может выгнуться или скрутиться.

Для борьбы с этим эффектом применяют шахматную последовательность пробивки. Станок наносит удары в разных частях листа, распределяя нагрузку равномерно. При этом важно использовать остро заточенный инструмент, так как тупой пуансон создает больше напряжений в зоне реза. Применяются и специальные активные матрицы: они прижимают лист с усилием, компенсирующим выгибание металла.

После обработки листы часто проходят через правильную машину. Многовалковые вальцы выравнивают напряжения и возвращают заготовке идеальную плоскостность. Это важно для качественного монтажа фасадных кассет или сборки точных приборных корпусов.

Технологические возможности большинства современных прессов ограничены толщиной листа до 6,0–6,5 мм. Для алюминия предел может достигать 8 мм, нижняя граница составляет около 0,5 мм. При работе с тонким металлом возрастает риск замятия кромок в матрицу. Обработка листов толще 6 мм требует огромного усилия вырубки (от 200 до 300 кН). Это ведет к ускоренному износу пуансонов и высокому уровню шума.

Для толстостенных деталей увеличивают технологический зазор между инструментом, что предотвращает заклинивание пуансона в металле. Если требуется раскрой плит толщиной более 8–10 мм, целесообразнее использовать плазменную или гидроабразивную резку.

Оптимальный диапазон для КПП - сталь толщиной от 1 до 4 мм. В этих пределах достигаются максимальная скорость и чистота реза без деформации инструмента.

Мультитул (multitool) - специальный блок в револьверной головке, содержащий несколько мелких пуансонов. Кассета может включать от 2 до 24 различных инструментов. Станок автоматически выбирает нужный пуансон внутри блока за доли секунды. Это расширяет его возможности на замену инструмента без остановки производства.

Такой инструментальный блок незаменим при раскрое деталей со сложным контуром и множеством мелких отверстий разного диаметра. Он экономит места в основной инструментальной головке пресса. Использование системы мультитул сокращает время смены оснастки и повышает гибкость производства при выполнении индивидуальных заказов.

Инструмент позволяет на одном листе комбинировать вырубку, пробивку и маркировку. Для инженера это возможность проектировать детали любой сложности, зная, что станок выполнит все операции за один установ листа.

Перехват листа - процедура перемещения зажима для обработки зон, выходящих за пределы хода стола. Станок фиксирует лист специальными упорами, разжимает основные лапы манипулятора и передвигает их в новое положение. Весь процесс автоматизирован и контролируется ЧПУ.

Современные датчики обеспечивают точность позиционирования до 0,05 мм. Однако каждый перехват создает риск накопления погрешности на большой длине заготовки. Важно, чтобы края листа были ровными для четкого базирования захватов.

Технология позволяет обрабатывать листы длиной до 3–6 м на станках с меньшей зоной хода. Правильная настройка системы перехвата гарантирует совпадение контуров в разных зонах обработки. Это позволяет выпускать длинномерные изделия типа направляющих или кабельных лотков с сохранением идеальной соосности всех отверстий.

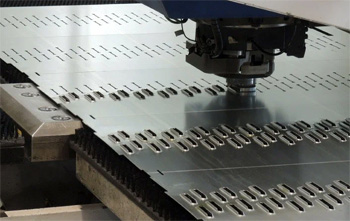

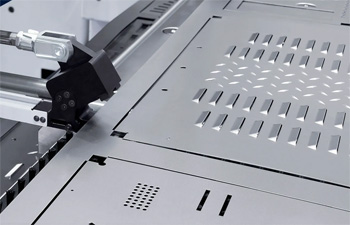

Главное преимущество координатного пресса - выполнение вырубки и формовки за один установ листа. Специальный инструмент позволяет делать пуклевку, зенковку под винты, выдавливать жалюзи или ребра жесткости. Возможно нарезание резьбы и отбортовка краев отверстий. Все эти операции программируются в едином цикле раскроя. Это исключает погрешности, возникающие при переносе детали на другие станки.

Формовка на КПП повышает жесткость тонких листов. Жалюзи обеспечивают вентиляцию корпусов при сохранении их защитных свойств. Применение таких инструментов сокращает количество сборочных единиц, так как в этом случае одно изделие может заменить сложный сварной узел. Это упрощает логистику внутри цеха и снижает итоговую стоимость продукта.

Интеграция формовки делает раскрой на КПП самым технологичным методом производства современных корпусных деталей.

При раскрое на КПП образуется большое количество мелких отходов (вырубки). Если кусочек металла останется на матрице, он попадет под следующий удар, что приведет к поломке пуансона или появлению вмятин на листе.

Современное оборудование оснащено вакуумными системами отсоса. Вырубка затягивается через отверстие в матрице в специальный контейнер. Также применяются матрицы со специальным профилем стенок, исключающим «подлипание» отхода к пуансону.

Для удаления крупных обрезков скелета листа используют автоматические люки в рабочем столе. Они открываются по программе, сбрасывая мусор в конвейер.

Чистота рабочей зоны напрямую влияет на точность позиционирования и качество поверхности. Эффективная система утилизации отходов позволяет станку работать в непрерывном автоматическом режиме, без остановок на ручную чистку.

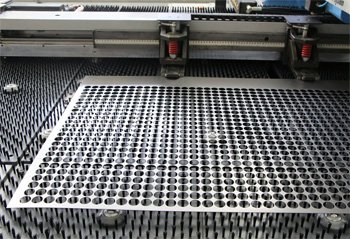

При координатном раскрое лист постоянно двигается по поверхности стола на высоких скоростях. Для защиты металла от механических повреждений используют столы со щеточным покрытием. Тысячи упругих ворсинок удерживают заготовку на весу, исключая трение о стальную станину. Это особенно важно для нержавеющей стали, алюминия и листов с полимерным покрытием.

Дополнительно применяются пуансоны и матрицы со вставками из полиуретана. Лист часто покрывают защитной пленкой, которую станок пробивает вместе с металлом. Она удаляется уже после окончательного монтажа изделия. Важна и чистота в зоне зажимов манипулятора. Регулярная очистка лап предотвращает появление вмятин.

Все эти меры гарантируют идеальный внешний вид деталей. Готовая продукция не требует шлифовки и сразу готова к финишной отделке или окрашиванию.

При профессиональных работах оптимальный раскрой деталей из листа рассчитывает специальное ПО. Алгоритмы анализируют геометрию заготовок и группируют их максимально плотно. Программа учитывает зазоры для прохода инструмента и ширину микроперемычек. Применение цифровых расчетов позволяет сократить отходы металла на 15–20%.

Программное обеспечение также оптимизирует траекторию движения пуансона. Инструмент наносит удары в последовательности, минимизирующей холостые пробеги стола. Это продлевает ресурс приводов и экономит время. Учитывается и направление прокатки металла для правильной последующей гибки деталей.

Автоматизация раскладки исключает человеческий фактор. Результаты процесса - высокая скорость подготовки производства и минимальная себестоимость каждого изделия за счет эффективного использования сырья.

Чертеж должен быть выполнен в векторном формате (DXF или DWG) в масштабе 1:1. Важно указать марку и точную толщину металла. Контуры деталей должны быть замкнутыми линиями. Обязательно учитываются радиусы скругления углов. Минимальный размер отверстия не должен быть меньше толщины листа. На чертеже указывают зоны, где перфорация или вырубка недопустимы из-за зажимов станка (мертвые зоны).

Рекомендуется заранее согласовать наличие технологических полей. Если требуются операции формовки, их обозначают в отдельном слое или спецификации. Точность чертежа напрямую влияет на корректность программы ЧПУ. Правильная подготовка документации исключает брак и задержки при наладке станка. Это гарантирует стопроцентное соответствие готового изделия инженерному замыслу и обеспечивает легкость последующей сборки узлов.
