Ремонт блоков питания

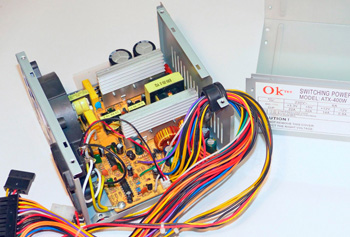

Импульсные источники питания занимают лидирующие позиции в современном станкостроении из-за высокого коэффициента полезного действия и компактных габаритов. Они преобразуют входное напряжение на высокой частоте, что позволяет уменьшить размеры трансформаторов и значительно снизить общий вес устройства.

Линейные блоки работают по принципу понижения напряжения через массивный силовой трансформатор с последующим выпрямлением и стабилизацией на полупроводниках. Этот тип устройств отличается низким уровнем электромагнитных помех и высокой надежностью при работе с чувствительными датчиками. Но линейные схемы выделяют избыточное количество тепла и требуют установки мощных радиаторов для эффективного отвода энергии.

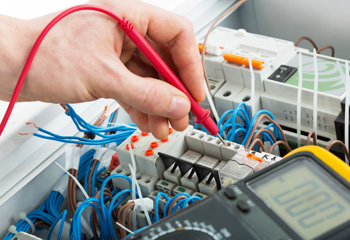

Для мощных приводов и сервомоторов выбирают импульсные модели, так как они обеспечивают стабильный ток при резких скачках нагрузки. Ремонт импульсного блока требует глубоких знаний в области высокочастотной электроники и наличия осциллографа для анализа сигналов ШИМ-контроллера. В линейных устройствах чаще выходят из строя силовые обмотки или пробиваются стабилизаторы напряжения из-за перегрева.

Параметр ESR (эквивалентное последовательное сопротивление) определяет внутренние потери энергии внутри электролитического конденсатора и напрямую влияет на стабильность выходного напряжения. Со временем электролит внутри компонента высыхает, что ведет к резкому росту сопротивления и перегреву детали. Когда ESR превышает допустимые нормы, блок питания начинает выдавать пульсации, которые мешают корректной работе микропроцессоров и логических схем.

Визуально такие детали могут выглядеть абсолютно целыми без характерного вздутия верхней крышки. Для обнаружения неисправности применяют специальные измерители, которые позволяют проводить проверку без демонтажа элемента с печатной платы.

Своевременная замена конденсаторов с высоким ESR предотвращает лавинообразный выход из строя силовых транзисторов и диодных мостов. Высокое сопротивление заставляет блок питания работать с перегрузкой, потому что система обратной связи пытается компенсировать падение мощности. В результате температура внутри корпуса поднимается до +80℃ или выше, что ускоряет деградацию всех соседних компонентов. При ремонте используют только качественные низкоимпедансные серии деталей с расширенным температурным диапазоном.

Широтно-импульсный модулятор (ШИМ) выступает в качестве «мозга» устройства и отвечает за формирование управляющих сигналов для силовых ключей. Микросхема постоянно анализирует уровень выходного напряжения и корректирует длительность импульсов для поддержания заданных параметров.

Когда нагрузка на блок возрастает, контроллер увеличивает время открытого состояния транзисторов для передачи большей энергии в нагрузку. Этот процесс протекает с частотой в несколько десятков или сотен кГц, что обеспечивает высокую стабильность питания электроники. Если микросхема выходит из строя, блок полностью теряет работоспособность или уходит в бесконечный цикл перезагрузки.

Диагностика контроллера требует использования многоканального осциллографа для проверки формы и амплитуды выходных импульсов. Причиной поломки часто становится нарушение цепей питания самой микросхемы или выход из строя оптопар в цепи обратной связи. В процессе ремонта проверяют также обвязку контроллера, которая состоит из прецизионных резисторов и керамических конденсаторов. Малейшее отклонение номиналов приводит к дрейфу выходного напряжения и к риску порчи подключенного оборудования.

Модули коррекции коэффициента мощности (PFC) предназначены для снижения нагрузки на электрическую сеть и устранения гармонических искажений тока. В мощных импульсных блоках без такой системы потребление энергии происходит короткими пиками, что вызывает перегрев проводов и срабатывание автоматов защиты.

Активная коррекция позволяет приблизить форму потребляемого тока к синусоиде и повысить коэффициент мощности до 0.95-0.99. Такое решение снижает реактивную составляющую нагрузки и позволяет экономить на оплате электроэнергии в масштабах крупного предприятия. Блоки с активным PFC стабильнее работают при значительных просадках входного напряжения в нестабильных сетях.

Ремонт узла коррекции осложняется наличием в нем высоковольтных силовых ключей и мощных дросселей. Часто пробой транзистора в цепи PFC приводит к повреждению входного предохранителя и диодного моста. При диагностике уделяют внимание состоянию накопительного конденсатора, который работает под напряжением около +400 В. Потеря емкости в этом узле вызывает нестабильность всей системы и может стать причиной внезапного отключения станка.

Продукты абразивной обработки и мелкая стальная стружка обладают высокой электропроводностью и легко проникают внутрь корпуса через вентиляторы. Когда частицы металла оседают на поверхности печатной платы, они создают токопроводящие мостики между выводами высоковольтных компонентов. Этот процесс ведет к возникновению микродуговых разрядов, которые разрушают изоляционный слой лака и вызывают короткие замыкания.

Проблема усиливается при наличии масляного тумана, который превращает пыль в плотную и липкую массу. Подобный налет крайне трудно удалить обычным обдувом, по этой причине блок требует регулярной глубокой очистки.

Накопление грязи на радиаторах охлаждения также нарушает теплообмен и приводит к критическому перегреву силовых транзисторов. При росте температуры выше +100℃ полупроводниковые кристаллы теряют свои свойства и разрушаются под нагрузкой. Для защиты от внешних загрязнений блоки помещают в герметичные шкафы с принудительной фильтрацией воздуха. Регулярная замена воздушных фильтров исключает попадание абразива внутрь электронных модулей.

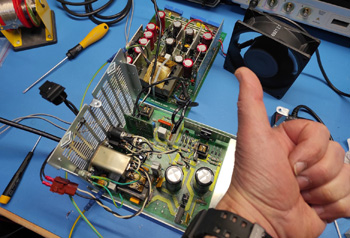

Проверка работоспособности без подключения реальных потребителей не позволяет выявить скрытые дефекты, которые проявляются только при максимальных токах. Многие неисправности в цепях стабилизации и защиты обнаруживают лишь в моменты интенсивного потребления энергии.

Блок питания подключают к электронному имитатору нагрузки, который позволяет плавно изменять параметры тока и контролировать стабильность напряжения. Этот метод подтверждает отсутствие просадок и перекосов по разным выходным линиям 5 В, 12 В или 24 В. Мониторинг теплового режима в течение нескольких часов работы гарантирует надежность выполненной пайки и замененных деталей.

В процессе теста фиксируют уровень пульсаций на выходе, который не должен превышать установленных паспортных значений. Высокие пульсации под нагрузкой указывают на плохую работу фильтрующих цепей или дефекты в силовом трансформаторе. Испытания позволяют убедиться в корректном срабатывании систем защиты от короткого замыкания и перенапряжения. Если блок отключается раньше времени или перегревается, техники проводят повторную настройку внутренних регуляторов.

Термоинтерфейс обеспечивает эффективную передачу тепла от горячего кристалла транзистора к алюминиевому радиатору. Со временем паста теряет пластичность, трескается и перестает заполнять микроскопические неровности между поверхностями.

Когда тепловой контакт нарушается, температура полупроводника начинает резко расти даже при нормальной нагрузке. Перегрев ведет к деградации структуры кремния и вызывает внезапный тепловой пробой силового ключа. В результате короткого замыкания в первичной цепи могут пострадать дорогостоящие драйверы и контроллер блока питания.

В процессе каждого обслуживания старую пасту полностью удаляют и наносят свежий слой качественного состава с высокой теплопроводностью. Толщина слоя должна быть минимальной, чтобы не создавать лишнего термического сопротивления между деталями. Также проверяют состояние изолирующих прокладок из слюды или силикона, которые предотвращают электрический контакт корпуса транзистора с радиатором. Малейший прокол или трещина в изоляторе приведет к появлению опасного потенциала на корпусе станка.

Маломощный независимый блок, который называют «дежуркой», работает постоянно при подключении оборудования к электрической сети. Он выдает напряжение 5-12 В для питания микроконтроллера, систем управления и датчиков в режиме ожидания. Такая схема позволяет запускать основной силовой преобразователь по команде от кнопки на панели или внешнего сигнала.

Если дежурный источник выходит из строя, станок перестает реагировать на любые попытки включения и выглядит полностью обесточенным. Ремонт этого узла часто начинают с проверки высоковольтного транзистора и мелких электролитических конденсаторов в его обвязке.

Поломка дежурного питания может привести к подаче завышенного напряжения в цепи управления, что вызывает массовое выгорание микросхем на плате. Процесс стабилизации в этом узле важен для безопасного старта всей системы. При диагностике проверяют исправность выпрямительных диодов и отсутствие коротких замыканий в линиях вторичного питания. Использование надежных компонентов в «дежурке» гарантирует мгновенную готовность оборудования к работе после долгого простоя.

Оптопары обеспечивают гальваническую развязку между высоковольтной первичной частью и низковольтными выходными линиями устройства. Они передают информацию об уровне напряжения с помощью светового импульса, что исключает риск поражения электроники при авариях.

Когда оптопара теряет чувствительность или выходит из строя, блок питания перестает контролировать выходные параметры. Этот дефект часто приводит к неконтролируемому росту напряжения на выходе и срабатыванию защиты от перенапряжения (OVP). Для проверки компонента используют метод подачи тока на светодиод и измерения сопротивления фототранзистора на другой стороне.

Если параметры переключения выходят за рамки допусков, деталь подлежит немедленной замене на новый аналог с идентичными характеристиками. В процессе ремонта проверяют также работу управляющей микросхемы TL431, которая часто работает в паре с оптопарой. Малейшее загрязнение платы в зоне развязки может вызвать утечки тока и ложные срабатывания системы регулировки. Очистка зоны вокруг выводов предотвращает дрейф выходного напряжения при изменении температуры.

Ресурс подшипников вентилятора ограничен временем наработки, после которого скорость вращения крыльчатки начинает постепенно снижаться. Даже если устройство работает тихо, поток воздуха может быть недостаточным для охлаждения нагруженных компонентов в летний период.

Снижение эффективности обдува ведет к незаметному росту средней температуры внутри корпуса на 10-20 градусов. Это обстоятельство сокращает срок службы электролитических конденсаторов в геометрической прогрессии. Контроль оборотов кулера проводят с помощью тахометра или программных средств мониторинга системы.

Замена вентиляторов по графику предотвращает риск внезапной остановки охлаждения из-за заклинивания вала. В промышленных условиях используют модели на двойных шарикоподшипниках, которые обладают повышенной пылезащитой и долговечностью. Когда лопасти забиваются грязью, дисбаланс вызывает вибрации, которые могут привести к разрушению паяных соединений на плате. Качественная очистка вентиляционных решеток и каналов обеспечивает свободную циркуляцию воздуха.

Постоянные механические нагрузки от работы прессов или молотов могут привести к разрыву медных дорожек и разрушению переходов между слоями платы. Эти дефекты часто имеют плавающий характер: контакт пропадает только при нагреве или определенной частоте вибрации.

Для поиска повреждений используют мощные микроскопы и метод прозвонки цепей под механическим воздействием. Техники аккуратно изгибают плату и следят за показаниями мультиметра в подозрительных зонах. Локальный прогрев феном также помогает выявить трещины, которые расширяются под действием тепла и разрывают электрическую цепь.

Восстановление дорожек проводят с использованием тонких медных перемычек и специального УФ-отверждаемого лака для фиксации. Если трещина находится под массивным компонентом, таким как трансформатор или дроссель, деталь приходится демонтировать для обеспечения доступа. Пропайка всех силовых узлов предотвращает повторное появление неисправности в условиях тяжелой эксплуатации. Для защиты от вибраций платы часто покрывают толстым слоем эластичного компаунда или устанавливают на демпфирующие стойки.

Современные цифровые источники питания управляются встроенными микроконтроллерами с прошивкой, которая определяет алгоритмы работы защит и режимы зарядки батарей. Производители выпускают обновления ПО для исправления выявленных программных ошибок и улучшения стабильности работы при экстремальных нагрузках.

Процесс прошивки позволяет оптимизировать время отклика системы на короткие замыкания и снизить риск ложных срабатываний. Новое программное обеспечение может добавить функции удаленного мониторинга через промышленные протоколы связи. Тщательное обновление микрокода повышает общую безопасность эксплуатации сложного оборудования.

Для загрузки ПО используют специализированные программаторы или сервисные порты на корпусе устройства. Перед началом процедуры обязательно создают резервную копию текущих настроек и калибровочных данных. Если в процессе записи произойдет сбой питания, блок может полностью потерять работоспособность и потребовать сложного аппаратного восстановления. Профессиональная прошивка обеспечивает идеальную синхронизацию нескольких блоков при их параллельной работе на общую шину.

Плохой контакт в силовых разъемах вызывает повышенное переходное сопротивление и интенсивный нагрев токоведущих частей. В условиях высокой влажности и масляных паров медь быстро окисляется, что ведет к падению напряжения на выходе устройства.

Когда контакт обгорает, возникают кратковременные разрывы цепи и искрение, которые провоцируют сбои в работе ЧПУ и порчу заготовок. Высокочастотные помехи от искрения могут вывести из строя чувствительные входы датчиков и интерфейсные платы. Тщательный осмотр всех соединителей проводят при каждом плановом техническом обслуживании.

Для восстановления контактов используют специальные очистители и наносят тонкий слой защитной смазки для предотвращения окисления. Если разъем имеет следы термической деформации пластика, его заменяют на новый с обязательной качественной обжимкой проводов. Использование позолоченных контактов в сигнальных цепях гарантирует надежную передачу данных без потерь на протяжении многих лет. Правильная укладка кабелей в защитные лотки исключает их перетирание и механические повреждения от движущихся частей станка.
