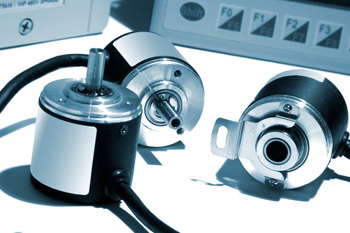

Ремонт энкодеров

Правильная работа датчика требует строгого соблюдения угла в 90 градусов между основными импульсными последовательностями. Когда этот параметр отклоняется от нормы, система управления станка теряет способность точно определять направление вращения вала.

Для диагностики используют двухканальный осциллограф, который подключают непосредственно к выходным цепям устройства. На экране прибора анализируют взаимное расположение фронтов сигналов при постоянной скорости вращения. Если фазовый сдвиг имеет погрешность, проводят юстировку положения фотоприемника или светодиода внутри корпуса.

В процессе ремонта мастера проверяют скважность импульсов, так как ширина высокого и низкого уровней должна быть одинаковой. Малейшее загрязнение кодирующего диска или износ подшипников вызывают дрожание фазы, что мешает корректной работе высокоскоростных счетчиков. Специалисты очищают оптические элементы и при необходимости заменяют компоненты выходного каскада. После завершения всех манипуляций проводят повторный тест во всем диапазоне оборотов шпинделя.

Оптический элемент имеет на поверхности микроскопические метки, которые легко повредить при грубом механическом воздействии. Для удаления масляного тумана и цеховой пыли применяют только специальные безворсовые материалы и химически нейтральные растворители. Обычная ветошь оставляет глубокие царапины на зеркальном слое, по этой причине датчик начинает выдавать ложные импульсы.

Мастер проводит очистку под микроскопом с многократным увеличением, чтобы полностью убрать все загрязнения из узких прорезей. Процесс требует ювелирной точности движений, так как малейший скол на краях меток сделает диск непригодным для дальнейшей эксплуатации. Чистота поверхности определяет прозрачность оптического пути и стабильность работы приемника.

Влага и остатки чистящих средств могут вызвать помутнение стекла при последующем нагреве устройства в процессе работы. После промывки диск тщательно просушивают в закрытом боксе для исключения попадания новых частиц пыли. Герметизация корпуса энкодера после сборки предотвращает повторное загрязнение внутренней начинки.

Внутренние опоры качения обеспечивают соосность кодирующего диска и считывающей головки в пределах нескольких микрон. Когда подшипники вырабатывают ресурс, появляется радиальное биение вала, которое меняет расстояние между оптическими элементами. Этот люфт вызывает модуляцию амплитуды выходного сигнала, отчего контроллер может пропускать отдельные метки при вращении.

При сильном износе возникает риск физического соприкосновения диска с корпусом датчика, что ведет к мгновенному разрушению хрупкого стекла. Диагностика механики включает проверку осевого перемещения и контроль посторонних шумов при работе на высоких оборотах.

Ремонт узла предполагает замену старых опор на прецизионные подшипники высокого класса точности. В процессе монтажа мастера используют специальные оправки для исключения ударных нагрузок на тонкий вал энкодера. Качественная смазка должна сохранять свойства в широком диапазоне температур и не выделять паров, которые могут осесть на оптике. Если проигнорировать вибрации в подшипниках, со временем произойдет разрыв паяных соединений на плате электроники.

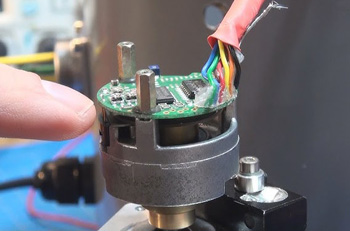

Цифровые датчики передают данные о позиции в виде последовательного кода, что требует наличия сложного микропроцессора внутри устройства. Ремонт таких приборов осложняется необходимостью проверки протоколов связи и целостности программного обеспечения. Когда в энкодере выходит из строя интерфейсный чип, связь с системой ЧПУ полностью обрывается или возникают ошибки контрольных сумм.

Специалисты используют анализаторы трафика для захвата пакетов данных и выявления битых битов в цифровом потоке. Проверка питания процессора позволяет устранить причины спонтанных зависаний логики при интенсивной работе станка. При замене компонентов требуется высокая точность пайки SMD-элементов, так как плотный монтаж на плате не прощает ошибок. После аппаратного ремонта проводят процедуру программной привязки датчика к системе управления для восстановления нулевой точки.

Абсолютные энкодеры хранят информацию о положении даже при выключенном токе, по этой причине сбой в памяти ведет к необходимости полной перенастройки осей. Калибровка измерительных каналов обеспечивает соответствие выходного кода реальному углу поворота вала.

Нулевой импульс генерируется один раз за полный оборот вала и служит для реферирования осей станка. Потеря сигнала часто связана с загрязнением специальной дорожки на диске или с выходом из строя соответствующего фототранзистора.

Когда контроллер не получает индексную метку, станок не может выполнить процедуру выхода в «ноль», что блокирует запуск автоматического цикла. Мастер проводит диагностику цепи формирования Z-импульса и проверяет чистоту оптической щели в зоне прохождения метки. Очистка поверхностей часто возвращает сигналу его первоначальную амплитуду и четкость фронтов.

Если причина кроется в деградации светодиода подсветки, проводят его замену с последующей регулировкой тока через компонент. Настройка порога срабатывания компаратора на плате управления исключает ложные пропуски импульса при высоких скоростях. В процессе ремонта мастера также контролируют надежность кабельных соединений, так как обрыв сигнальной жилы Z часто происходит из-за вибраций.

Количество импульсов на один оборот диска должно строго совпадать с программными уставками в параметрах сервопривода или ЧПУ. Если при замене датчика установить модель с другим разрешением, то реальное перемещение стола не будет соответствовать заданным координатам. Это ведет к получению деталей с искаженными размерами и может стать причиной столкновения рабочих органов.

Ремонт включает проверку маркировки устройства и верификацию его характеристик с помощью тестовых стендов. Подбор аналогов требует учета кратности сигналов и частоты обработки импульсов входными модулями автоматики. Программная настройка коэффициентов масштабирования позволяет адаптировать новый энкодер под существующую механику станка. Мастера проводят замеры фактического пути при различных значениях PPR для исключения накопленной ошибки.

Качественная конфигурация системы управления обеспечивает точность позиционирования в пределах 1 мкм. В инкрементальных датчиках разрешение фиксировано геометрией диска, по этой причине его нельзя изменить без замены детали. Абсолютные модели часто позволяют настраивать количество бит на оборот через интерфейс программирования.

Источники света внутри оптических датчиков имеют ограниченный ресурс работы, после которого интенсивность излучения начинает снижаться. Снижение яркости ведет к уменьшению амплитуды выходных сигналов A и B, что делает их более чувствительными к электрическим шумам.

Когда уровень полезного сигнала приближается к порогу срабатывания логики, возникают спорадические пропуски импульсов при нагреве устройства. Датчик начинает «врать» на несколько единиц, по этой причине точность обработки постепенно ухудшается без явных кодов ошибок. Замер тока через светодиод позволяет оценить степень его износа и спрогнозировать время до полного отказа.

Ремонт включает замену излучающего элемента на новый полупроводник с идентичной длиной волны и углом рассеивания. Мастер настраивает фокус линзы для получения максимального уровня сигнала на фотоприемнике при минимальном энергопотреблении. Качественное охлаждение корпуса энкодера замедляет процесс старения светодиода в 2-3 раза. Тщательная проверка равномерности освещения всей площади диска исключает появление зон неустойчивого считывания.

Передача данных по витым парам с противофазными сигналами обеспечивает высочайшую помехоустойчивость в условиях работы мощного электрооборудования. Внешние наводки воздействуют на оба провода одновременно, поэтому разностный приемник на входе контроллера легко отсекает этот шум.

Ремонт кабельных трасс требует строгого соблюдения правил скрутки жил и обязательного использования экранирующей оплетки. Если один из каналов в паре (например, A или /A) обрывается, система продолжает работать, но ее защита от помех резко снижается. Прозвонка всех восьми или десяти жил кабеля позволяет обнаружить скрытые повреждения изоляции.

Неисправность микросхем - драйверов линии - часто проявляется в виде заваленных фронтов импульсов или несимметричного напряжения в парах. Специалисты проводят замену выходных трансиверов на плате энкодера и проверяют целостность согласующих резисторов. Заземление экрана только со стороны шкафа управления предотвращает протекание блуждающих токов через корпус датчика.

Механические погрешности шпинделя или двигателя передаются на чувствительный механизм датчика через соединительную муфту или напрямую. Когда вал имеет биение более 0.1 мм, внутри энкодера возникают циклические нагрузки на подшипники и посадочные места. Этот процесс ведет к быстрому износу уплотнений и разрушению паяных соединений от постоянной вибрации.

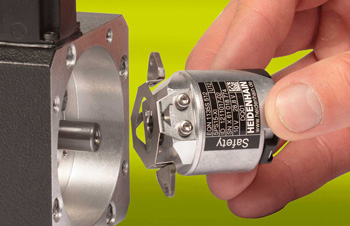

Проверка соосности валов перед установкой нового или отремонтированного прибора обязательна для сохранения гарантии. Юстировка положения корпуса исключает риск поломки кодирующего диска при тепловом расширении металла.

Для защиты от биений применяют специальные гибкие муфты, которые компенсируют угловые и радиальные несоосности без передачи усилий на датчик. Мастер проверяет состояние пружинных элементов муфты на предмет трещин и усталостных деформаций. Если соединение жесткое, малейший перекос вызовет защемление ротора и мгновенный перегрев обмоток или электроники. В процессе ремонта оборудования мастера восстанавливают геометрию посадочных фланцев и проверяют прямолинейность валов.

Выбор стандарта напряжения импульсов определяет помехоустойчивость и требования к входным цепям системы управления. Стандарт TTL использует логические уровни 5 В и отличается высокой скоростью переключения, но он чувствителен к длине кабеля и внешним наводкам. Ремонт таких цепей требует контроля за чистотой блоков питания и за качеством экранирования сигнальных жил.

Уровень HTL работает с напряжением 24 В, что обеспечивает отличную защиту от шумов в условиях тяжелого промышленного производства. Мастер измеряет амплитуду импульсов на клеммах контроллера для проверки отсутствия падения мощности в длинных магистралях.

Если прибор выдает заниженное напряжение, причина часто кроется в износе выходных транзисторов или в повреждении защитных стабилитронов. В процессе восстановления платы подбирают компоненты с соответствующими скоростными характеристиками для сохранения формы сигнала. Проверка согласования уровней между датчиком и входом ПЛК исключает риск пропуска данных при изменении нагрузки.
