Ремонт гидравлики

Физическое явление кавитации возникает при резком падении давления в зоне всасывания, из-за чего в потоке жидкости образуются пузырьки паров и газов. Попадая в зону высокого давления, они мгновенно схлопываются и создают мощные микровзрывы на металлических поверхностях деталей.

Процесс ведет к постепенному выкрашиванию материала на рабочих органах насоса, по этой причине оборудование начинает издавать характерный сухой треск или сильный гул. Часто к такой проблеме приводит засорение всасывающего фильтра или использование масла с чрезмерно высокой вязкостью в холодное время года. Также причиной становится подсос воздуха через негерметичные соединения входной магистрали или изношенные уплотнения вала.

Для устранения риска разрушения внутренних узлов необходимо регулярно проверять чистоту сетчатых элементов в баке. Просвет всасывающей трубы должен соответствовать проектным нормам, так как любое сужение увеличивает скорость потока и провоцирует разрежение. Мастер контролирует состояние рабочей жидкости на наличие пены, которая указывает на присутствие воздуха в системе. Если насос уже получил повреждения от кавитационной эрозии, его демонтируют для шлифовки или замены изношенных распределительных пластин и качающих узлов.

Скрытые переточки жидкости между полостями цилиндра приводят к потере мощности и самопроизвольному перемещению рабочего органа станка под нагрузкой. Для диагностики используют метод проверки на «тупик», когда поршень доводят до крайнего положения и замеряют объем масла, которое выходит из противоположного штуцера. Если жидкость продолжает вытекать при подаче давления, ситуация указывает на износ поршневых уплотнений или наличие глубоких рисок на зеркале гильзы.

Внутренние дефекты часто вызывают неравномерное движение суппорта или его характерное «дрожание» при выполнении точных операций. Проверка состояния уплотнительных манжет помогает локализовать проблему без полной разборки всей системы.

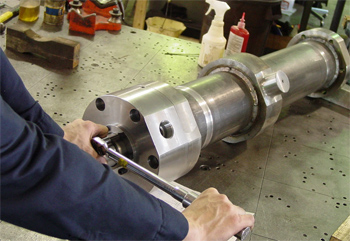

Ремонт узла включает замену полимерных колец на новые элементы из полиуретана или резины повышенной твердости. Перед сборкой внутреннюю поверхность трубы осматривают с использованием эндоскопа для поиска задиров и следов коррозии. Если на зеркале обнаружены повреждения, деталь отправляют на расточку и последующее хонингование до достижения шероховатости Ra 0.2 мкм. После завершения работ цилиндр проходит обязательные испытания на стенде под давлением, которое в 1.5 раза превышает рабочие параметры станка.

Прецизионные гидрораспределители имеют микроскопические зазоры между золотником и гильзой, которые измеряют в пределах от 2 до 5 мкм. Любая твердая частица, которая попадает в зону трения, способна мгновенно заклинить механизм или вызвать появление глубоких царапин на отполированных поверхностях.

Загрязнение ведет к нарушению линейности управления, по этой причине станок перестает точно выполнять команды системы ЧПУ. Часто дефект проявляется в виде задержки отклика или самопроизвольного ухода осей от заданных координат. Для защиты таких узлов в системе применяют фильтры тонкой очистки с номиналом не более 3 или 5 микрон.

Процесс деградации сервоклапана ускоряется при наличии в масле продуктов окисления и лаковых отложений. Эти вещества делают движение золотника вязким и провоцируют перегрев электромагнитных катушек управления. Ремонт подобных устройств требует условий лаборатории, так как даже обычная пыль в воздухе цеха может испортить результат настройки. Специалисты проводят промывку внутренних каналов в ультразвуковых ваннах с последующей калибровкой на электронных стендах.

Гидроаккумуляторы служат для накопления энергии сжатого газа и компенсации пульсаций давления, которые возникают при работе насосов. Если уровень предварительной зарядки азотом падает ниже нормы, устройство перестает выполнять роль демпфера и объем полезного запаса масла сокращается. Система начинает работать жестко, а в магистралях возникают опасные гидроудары при каждом переключении распределителей.

Нагрузки могут привести к разрыву шлангов и поломке резьбовых соединений в самых неожиданных местах. Мониторинг давления в газовой полости проводят каждые шесть месяцев с использованием специальных зарядных устройств.

Причиной потери газа часто становится износ резиновой мембраны или нарушение герметичности заправочного клапана. Когда мембрана рвется, масло заполняет весь объем баллона и аккумулятор полностью выходит из строя. Ремонт узла предполагает замену эластичного разделителя и обязательную проверку внутренней поверхности корпуса на отсутствие коррозии. Важно использовать для заправки только чистый азот, потому что обычный сжатый воздух может спровоцировать взрыв при контакте с парами масла под высоким давлением.

Наружная поверхность поршневого штока должна иметь зеркальный блеск и идеальную геометрию без вмятин и очагов ржавчины. Малейший скол хромового покрытия превращается в абразив, который срезает кромку грязесъемника и основной манжеты при каждом рабочем цикле.

Через поврежденный уплотнитель наружу начинает просачиваться масло, а внутрь цилиндра попадает стружка и охлаждающая жидкость из зоны резания. Подобный обмен средами ведет к быстрому помутнению гидравлического масла и образованию задиров на внутренних деталях. Визуальный осмотр штока позволяет вовремя заметить износ и запланировать восстановление детали.

Для защиты металла применяют твердое хромирование толщиной до 30-50 мкм, которое обеспечивает высокую твердость и коррозионную стойкость. Если шток имеет искривление более 0.5 мм на метр длины, он вызывает несимметричный износ направляющих втулок и быстрый выход узла из строя. Ремонт включает правку на прессе и перешлифовку поверхности в ремонтный размер с последующим нанесением нового слоя хрома.

Появление в баке металлической пудры, изменение цвета масла на темно-коричневый или его резкое помутнение служат сигналами к проведению глубокой очистки магистралей. Подобные изменения состава жидкости свидетельствуют о массовом износе компонентов или о попадании влаги из системы охлаждения.

Осадок на дне резервуара и налет на стенках труб мешают нормальному теплообмену и могут стать причиной внезапного засорения жиклеров. Процесс промывки (флешинга) обязателен после катастрофической поломки насоса, когда обломки металла разлетаются по всем каналам и клапанам. Очистка исключает риск быстрой поломки новых деталей после проведения ремонта.

Для выполнения процедуры систему подключают к внешней фильтровальной установке с высокой скоростью циркуляции. Специальное промывочное масло с низкой вязкостью эффективно вымывает отложения из тупиковых зон и полостей аккумуляторов. В процессе работы клапаны переключают вручную для прохода жидкости через все рабочие контуры.

Чистоту контролируют при помощи переносных счетчиков частиц до достижения заданного класса по стандарту ISO 4406. Качественная промывка удаляет до 95% накопленных загрязнений и гарантирует стабильность характеристик новой рабочей жидкости.

Состав масла должен строго соответствовать рекомендациям производителя оборудования по вязкости, индексу смазки и пакету антикоррозийных присадок. Применение слишком густого масла вызывает рост нагрузки на насос и может привести к разрыву всасывающего шланга из-за высокого сопротивления. Жидкость с низкой вязкостью не обеспечивает создание прочной масляной пленки в парах трения, по этой причине начинается ускоренный износ деталей при нагреве.

Разные химические основы масел часто конфликтуют между собой, что ведет к образованию хлопьев, выпадению осадка и потере текучести. Подбор марки состава гарантирует стабильность давления во всем диапазоне рабочих температур.

Взаимодействие присадок с материалом уплотнений также имеет решающее значение для герметичности системы. Некоторые типы масел вызывают разбухание или, наоборот, потерю эластичности резиновых манжет и прокладок. Через несколько месяцев работы на неподходящем составе все стыки труб и крышки клапанов начинают течь. Проверка совместимости жидкостей обязательна при переходе на продукты других производителей для исключения аварийных ситуаций.

Снижение производительности агрегата проверяют путем измерения расхода жидкости под различной нагрузкой с помощью портативного флоуметра. Если при росте давления поток масла резко падает, ситуация указывает на сильный износ внутренних распределительных поверхностей или поршневых пар.

Простой замер давления манометром не дает полной картины, так как изношенный насос может выдавать норму на холостом ходу, но терять кпд под нагрузкой. Подробный анализ зависимости «давление-расход» позволяет точно определить степень износа и остаточный ресурс механизма. Диагностику проводят при рабочей температуре масла, так как вязкость существенно влияет на объемные потери через зазоры.

Наружные признаки в виде сильной вибрации и перегрева корпуса насоса подтверждают наличие механических дефектов. Специалисты проверяют также состояние приводной муфты и соосность валов двигателя и насоса для исключения радиальных нагрузок. Если диагностика подтверждает износ, насос демонтируют для дефектовки и последующего восстановления на прецизионном оборудовании. Часто ремонт ограничивается заменой картриджа или притиркой рабочих плоскостей, что значительно дешевле покупки нового узла.

Рост температуры выше +60-70℃ запускает процессы термической деструкции и окисления рабочей жидкости. Масло теряет смазочные свойства и становится более агрессивным к металлическим деталям и полимерным уплотнениям. При перегреве вязкость падает, что увеличивает внутренние утечки и заставляет насос работать дольше для поддержания нужного давления.

Такой замкнутый круг ведет к лавинообразному росту температуры и может привести к заклиниванию прецизионных пар. Контроль за исправностью теплообменников и чистотой их радиаторов считается базовым правилом эксплуатации мощных станков.

Постоянный нагрев делает резиновые шланги хрупкими, по этой причине риск их внезапного разрыва возрастает в несколько раз. Окисленное масло образует твердые отложения на стенках клапанов, что мешает их нормальному срабатыванию и точности регулировки. Для охлаждения применяют водяные или воздушные радиаторы, работу которых контролируют автоматические термостаты. Если система продолжает греться, проверяют наличие внутренних утечек, которые превращают энергию давления в бесполезное тепло. Очистка охлаждающих контуров от накипи и пыли восстанавливает нормальный тепловой баланс оборудования.

Ремонт узлов распределения начинается с проверки электрических характеристик соленоидов и плавности хода центрального золотника. Часто причиной сбоев становится нагар в разъемах или межвитковое замыкание в катушке, что легко обнаруживают с помощью мультиметра.

Если электрическая часть исправна, распределитель разбирают для осмотра рабочих кромок золотника и внутренних поверхностей корпуса. Следы износа и задиры устраняют методом тонкой притирки с использованием прецизионных доводочных паст. Очистка всех отверстий и каналов от мелких частиц металла возвращает устройству быстроту переключения и герметичность.

В процессе сборки обязательно меняют все кольцевые уплотнения для исключения наружных утечек масла по штокам. Важно соблюдать чистоту и порядок, так как попадание даже одной ворсинки может привести к заклиниванию золотника в промежуточном положении.

После завершения монтажа распределитель тестируют на стенде для проверки отсутствия внутренних переточек под высоким давлением. Специалисты контролируют время срабатывания и четкость фиксации в рабочих позициях согласно техническому паспорту.

Новые шланги должны строго соответствовать проектным характеристикам по рабочему давлению, диаметру прохода и температурному диапазону. При выборе рукавов высокого давления РВД учитывают количество армирующих слоев, так как для импульсных нагрузок требуются четырехнавивочные или шестинавивочные конструкции.

Длина рукава должна позволять его свободный изгиб без натяжения при максимальных перемещениях рабочих органов станка. Малейшее перекручивание шланга во время монтажа ведет к его быстрому разрушению под действием внутреннего давления. Проверка маркировки на оболочке исключает установку компонентов с заниженными характеристиками прочности.

Все фитинги обжимают на специальных прессах с использованием калиброванных кулачков для обеспечения полной герметичности стыка. Перед установкой внутреннюю полость шланга обязательно продувают сжатым воздухом для удаления остатков резины и металлической стружки. Использование защитных спиралей предотвращает перетирание оболочки при контакте с корпусом станка или с другими магистралями. Фиксация РВД специальными зажимами снижает уровень вибраций и исключает шум при резких скачках давления.

Магнитные уловители предназначены для извлечения мельчайших частиц стальной стружки и продуктов износа из потока масла. В процессе работы механизмов образуется мелкодисперсная пыль, которая легко проходит через обычные бумажные и сетчатые фильтры. Эти частицы обладают высокой твердостью и действуют как абразив, разрушая поверхности насосов и клапанов. Магниты, которые расположены в зоне возврата жидкости или на сливной пробке, эффективно удерживают ферромагнитные загрязнения.

Регулярный осмотр магнитов дает мастеру ценную информацию о текущем состоянии деталей станка без его разборки. Большое количество стружки на стержне указывает на начало разрушения подшипников или шестерен, что требует немедленной диагностики.

В процессе обслуживания магниты промывают в растворителях и возвращают на место для продолжения работы. Качественная сепарация снижает риск заклинивания прецизионных золотников и предотвращает эрозию кромок клапанов. Применение современных неодимовых магнитов позволяет улавливать даже микроскопические частицы размером менее одного микрона.
