Ремонт инверторов

Выбор типа силовых ключей определяет архитектуру всей платы и методику поиска неисправностей в силовой части аппарата. Транзисторы MOSFET работают на очень высоких частотах и обычно располагаются на нескольких параллельных платах для распределения нагрузки. При выходе из строя одного элемента приходится проверять всю группу, так как пробой одного транзистора часто влечет за собой повреждение соседних компонентов.

Ремонт таких устройств требует кропотливой проверки каждого плеча инвертора, потому что разброс характеристик новых деталей может привести к повторной аварии. Эти аппараты имеют более сложную разводку и требуют больше времени на демонтаж и установку новых модулей.

Технология IGBT позволяет объединить преимущества полевых и биполярных структур в одном компактном корпусе. Эти модули выдерживают значительно большие токи и обладают высокой термической стабильностью, по этой причине их чаще используют в профессиональном оборудовании.

Ремонт инвертора на IGBT-транзисторах обычно сводится к замене одного или двух мощных силовых блоков вместо десятка мелких деталей. В процессе работы важно обеспечить идеальное прилегание основания модуля к радиатору для эффективного отвода тепла.

В процессе работы встроенные вентиляторы прокачивают через корпус инвертора огромные объемы воздуха для охлаждения радиаторов. Вместе с воздушным потоком внутрь попадает мелкая стальная стружка и абразивная пыль, которая образуется при шлифовке металла болгаркой. Эти частицы обладают высокой электропроводностью и постепенно накапливаются на поверхности печатных плат и между выводами компонентов.

Когда влажность воздуха повышается, слой пыли превращается в токопроводящий мостик, который вызывает искрение и высоковольтный пробой. Часто такие аварии случаются в момент включения аппарата после долгого перерыва в работе или при резкой смене температуры в помещении.

Профилактическая чистка инвертора сжатым воздухом должна проводиться не реже одного раза в месяц при интенсивной эксплуатации. Особое внимание уделяют зонам вокруг силового трансформатора и высоковольтных конденсаторов, где напряжение достигает 310 В. Если пыль смешивается с масляным туманом, она образует липкую корку, которую невозможно удалить обычным обдувом. В таких случаях плату демонтируют и промывают в ультразвуковой ванне с использованием специальных диэлектрических растворов. После сушки на поверхность наносят несколько слоев защитного лака для предотвращения повторных загрязнений.

Цифровой мультиметр позволяет измерить лишь средние значения напряжения, но он не может показать форму и амплитуду управляющих импульсов. Осциллограф визуализирует работу ШИМ-контроллера и позволяет мастеру увидеть искажения сигналов на затворах силовых транзисторов. Если форма импульса имеет «заваленные» фронты или лишние выбросы, транзистор будет перегреваться и сгорит через несколько минут после начала сварки.

Осциллограф помогает выявить неисправность в цепях раскачки и драйверов еще до установки дорогих силовых ключей. Анализ эпюр напряжения гарантирует, что система управления работает корректно и обеспечивает нужные режимы коммутации тока.

В процессе диагностики проверяют также работу обратной связи по току и напряжению, которая отвечает за стабильность дуги. Прибор позволяет увидеть пульсации в выходных цепях и обнаружить дефекты в выпрямительных диодах или фильтрующих дросселях. Его применение обязательно при ремонте аппаратов с функциями импульсной сварки и микропроцессорным управлением.

Входные цепи инвертора первыми принимают на себя удары от нестабильной электрической сети и высоковольтные всплески напряжения. Варистор — полупроводниковый компонент, сопротивление которого резко падает при превышении заданного порога напряжения. Когда в сети случается скачок до 380 В вместо положенных 220 В, он замыкает цепь на себя и провоцирует перегорание плавкого предохранителя.

Эта мера позволяет пожертвовать недорогими деталями ради спасения дорогостоящей платы управления и силовых модулей. Проверка состояния защитных элементов является обязательным этапом после любого инцидента с электроснабжением на объекте.

Если при ремонте установить предохранитель с завышенным номиналом тока, защита не сработает вовремя и энергия разряда разрушит диодный мост. Варисторы часто имеют следы термических повреждений или трещины на корпусе, которые легко обнаружить при визуальном осмотре. После срабатывания защиты эти компоненты подлежат обязательной замене, так как они теряют свои свойства после прохождения через них больших токов. Специалисты также проверяют целостность дорожек печатной платы в зоне входного фильтра, так как мощный разряд может испарить медные проводники.

Конденсаторы большой емкости во входном фильтре служат для накопления энергии и сглаживания пульсаций выпрямленного напряжения. Со временем жидкий электролит внутри этих деталей испаряется, что приводит к росту внутреннего сопротивления и потере номинальной емкости. Когда инвертор начинает работать под нагрузкой, высохшие конденсаторы не могут поддерживать стабильное напряжение 310 В на силовой шине. В результате сварочный ток становится прерывистым, а дуга начинает «захлебываться» и гаснуть при малейшем изменении длины.

Потеря емкости также вызывает повышенный нагрев самих конденсаторов и окружающих их компонентов на плате. В процессе ремонта заменяют всю группу фильтрующих элементов, чтобы исключить разбаланс характеристик в разных плечах питания. Мастер подбирает детали с расширенным температурным диапазоном до +105℃ для обеспечения надежной работы в закрытом корпусе. Фильтрация напряжения необходима для корректной работы системы управления, так как помехи по питанию могут сбивать настройки микроконтроллера.

В момент включения аппарата в сеть разряженные конденсаторы фильтра потребляют огромный импульсный ток, который сравним с током короткого замыкания. Чтобы предотвратить выгорание диодного моста и срабатывание сетевых автоматов, применяют схему мягкого старта.

В эту цепь включен мощный резистор или термистор, который ограничивает ток заряда в течение первых нескольких секунд. После того как напряжение на конденсаторах достигает рабочего уровня, электромагнитное реле замыкает свои контакты и пускает ток в обход ограничителя. Если контакты реле обгорают или катушка управления выходит из строя, весь рабочий ток начинает течь через пусковой резистор.

Перегруженный резистор мгновенно разогревается и перегорает, после чего инвертор перестает включаться и не подает признаков жизни. Ремонт узла требует проверки не только самого сопротивления, но и транзисторных ключей, которые управляют включением реле. Мастер контролирует время задержки срабатывания защиты, которое должно составлять около 1-2 секунд. Пайка силовых контактов реле исключает их перегрев при работе на максимальных сварочных токах.

Синергетические аппараты имеют сложную цифровую начинку, где микропроцессор автоматически подбирает вольтаж и скорость подачи проволоки. Ремонт таких устройств осложняется необходимостью проверки программной части и калибровки многочисленных датчиков.

Если инвертор выдает ошибку на дисплее, мастер использует сервисные коды для локализации неисправного модуля или датчика тока. Часто проблема кроется в нарушении связи между панелью управления и основной платой из-за окисления контактов шлейфа. Очистка разъемов и проверка напряжений питания процессора позволяют восстановить логику работы аппарата без дорогостоящей замены всей платы.

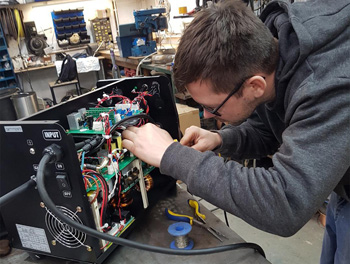

В процессе восстановления синергетических моделей может потребоваться перепрошивка микроконтроллера с использованием программатора. Производители выпускают обновления ПО для исправления ошибок в алгоритмах сварки и расширения базы поддерживаемых материалов. Специалисты следят за актуальностью версий софта для обеспечения максимальной производительности оборудования. Качественная настройка обратной связи по напряжению дуги гарантирует точность работы автоматических режимов в пределах 1%.

Силовые транзисторы и диодные сборки выделяют огромное количество тепла, которое должно мгновенно передаваться на алюминиевые радиаторы. Слой термопасты заполняет микроскопические неровности между подошвой компонента и поверхностью металла, обеспечивая плотный тепловой контакт.

Со временем паста высыхает, трескается и теряет теплопроводность, что ведет к локальному перегреву кристаллов. Этот процесс протекает незаметно, но существенно сокращает срок службы полупроводников и провоцирует их внезапный тепловой пробой. Очистка радиатора от старого состава и нанесение свежего слоя являются обязательными операциями при любой разборке аппарата.

Толщина слоя пасты должна быть минимальной, так как избыток материала работает как теплоизолятор. Специалисты используют качественные составы с высокой стабильностью характеристик при температурах до +150℃. В процессе монтажа контролируют также состояние изолирующих прокладок из слюды или специального силикона. Малейший прокол в изоляторе приведет к появлению опасного напряжения на радиаторе и короткому замыканию через корпус.

Выходные диоды инвертора преобразуют высокочастотный переменный ток в постоянный, который необходим для стабильного горения дуги. Эти компоненты работают в режиме жесткой коммутации и часто выходят из строя из-за обратных выбросов напряжения.

Диагностика включает мониторинг каждого диода мультиметром в режиме прозвонки p-n перехода. Если один элемент в сборке пробит, то заменяют всю группу, чтобы исключить неравномерное распределение токов в будущем. Проверка отсутствия короткого замыкания на выходе предотвращает взрыв силовых транзисторов при первом же включении отремонтированного аппарата.

Дроссель представляет собой массивную катушку индуктивности, которая сглаживает сварочный ток и уменьшает разбрызгивание металла. При перегреве изоляция обмоток может разрушиться, что приведет к межвитковому замыканию и резкому падению индуктивности. Этот дефект проявляется в виде жесткой, нестабильной дуги и сильного гула во время работы. Мастер осматривает дроссель на наличие потемнений лака и проверяет надежность крепления магнитопровода. Фиксация обмоток исключает вибрации, которые могут стать причиной механического повреждения проводов.

Система принудительного обдува — важнейший узел, так как без нее инвертор перегреется и отключится через 2-3 минуты работы. Появление гула, свиста или вибрации указывает на износ подшипников вентилятора или дисбаланс крыльчатки из-за налипшей грязи.

Снижение оборотов кулера ведет к уменьшению потока воздуха, по этой причине температура силовых модулей начинает расти выше расчетных норм. Если вентилятор заклинит в процессе сварки, тепловая защита может не успеть сработать до момента разрушения транзисторов. Контроль за состоянием системы охлаждения проводят при каждом техническом обслуживании аппарата.

При замене выбирают вентиляторы с идентичными параметрами по напряжению питания и производительности в кубических метрах в час. Использование более слабых моделей недопустимо, так как они не справятся с отводом тепла при работе на больших токах. В промышленных инверторах часто применяют кулеры с датчиками скорости, которые позволяют системе ЧПУ контролировать процесс охлаждения. Специалист также очищает защитные решетки и направляющие кожухи внутри корпуса для обеспечения свободной циркуляции воздуха.

Органы управления постоянно контактируют с руками сварщика и подвергаются воздействию пыли, влаги и агрессивных паров в цеху. Со временем контакты кнопок окисляются или загрязняются продуктами износа, что приводит к отсутствию реакции на нажатие или двойным срабатываниям. Энкодеры, отвечающие за регулировку тока, могут начать проскакивать значения или менять параметры хаотично из-за попадания внутрь мелкой металлической стружки.

Ремонт панели управления часто сводится к замене изношенных компонентов новыми деталями с высоким классом пылезащиты. Очистка печатной платы от налета и остатков флюса исключает утечки тока между сигнальными линиями.

Проблема может крыться и в повреждении защитной пленки мембранной клавиатуры, через трещины в которой проникает влага. В таких случаях мастера восстанавливают графитовые дорожки или меняют всю панель в сборе. Важно также проверять надежность шлейфов, соединяющих дисплей и кнопки с основным контроллером аппарата. Вибрация при транспортировке часто ослабляет разъемы, по этой причине настройки могут сбиваться самопроизвольно. Пайка всех элементов интерфейса обеспечивает четкий отклик оборудования на команды пользователя.

Электромагнитный клапан отвечает за подачу защитного газа в зону сварки и за его своевременное перекрытие после гашения дуги. Если клапан закрывается не полностью, аргон или углекислота будут постоянно вытекать из баллона, что приведет к неоправданным расходам газа.

Причиной неисправности часто становится попадание мелкого мусора под резиновое уплотнение или заклинивание сердечника из-за коррозии. Ремонт включает разборку устройства и тщательную промывку внутренних полостей спиртом или специальными очистителями. Мастер проверяет целостность обмотки соленоида и исправность цепей управления на плате инвертора.

Герметичность соединений проверяют мыльным раствором под рабочим давлением газа 0.2 или 0.4 МПа. Отсутствие пузырей на стыках шлангов и штуцеров гарантирует, что воздух не попадет в сварочную ванну через систему подсоса. Контроль времени предпродувки и постпродувки газа обеспечивают программные настройки инвертора, которые калибруют при ремонте. Если клапан работает со сбоями, качество шва резко падает из-за появления пор и окисления вольфрамового электрода. Использование качественных фильтров на входе в газовую магистраль предотвращает засорение прецизионных узлов клапана.

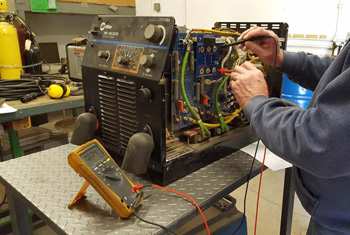

После завершения ремонтных работ аппарат необходимо проверить под нагрузкой во всем диапазоне рабочих токов без реальной сварки. Балластный реостат имитирует сопротивление дуги и позволяет мастеру безопасно измерить реальные выходные характеристики инвертора.

В процессе теста контролируют соответствие показаний дисплея фактическим значениям тока с помощью калиброванных амперметров. Эта процедура выявляет скрытые дефекты, которые проявляются только при длительном нагреве силовых узлов. Тщательный мониторинг стабильности параметров в течение 15 или 20 минут подтверждает надежность выполненного ремонта и качество замененных деталей.

Испытания также включают проверку работы систем защиты от короткого замыкания (Anti-Stick) и функций облегчения поджига (Hot Start). Реостат позволяет плавно изменять нагрузку и фиксировать момент срабатывания тепловой защиты при перегреве радиаторов. Если инвертор не держит заданный ток или издает странные звуки под нагрузкой, техники проводят повторную настройку цепей обратной связи. Качественная обкатка на стенде исключает риск выхода аппарата из строя при первом же контакте с металлом на производстве.
