Ремонт коленно-рычажных механизмов

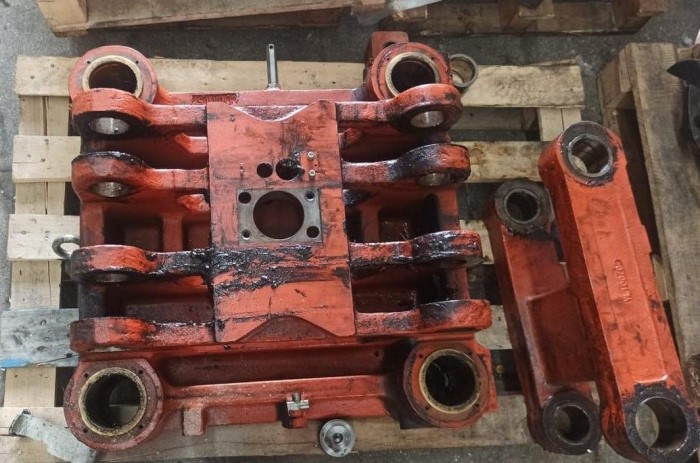

Шарнирные узлы испытывают колоссальные удельные давления, которые со временем приводят к истиранию поверхностей пальцев и втулок. Когда зазор между этими элементами превышает допустимые нормы, механизм начинает работать с характерным стуком и резкими рывками. Этот дефект нарушает точность позиционирования инструмента, а также вызывает неконтролируемые вибрации всего корпуса оборудования.

Увеличение люфта ведет к неравномерному распределению усилий, по этой причине риск поломки рычагов при пиковых нагрузках возрастает в несколько раз. Своевременная диагностика зазоров позволяет избежать дорогостоящей замены массивных деталей за счет установки ремонтных вкладышей.

Процесс восстановления включает расточку отверстий под увеличенный диаметр и последующую запрессовку новых втулок. Пальцы шарниров часто подвергают шлифовке или наплавке для возвращения им идеальной цилиндрической формы. Качественный ремонт требует строгого соблюдения соосности всех отверстий в многозвенной цепи, так как малейший перекос вызывает быстрый износ новых компонентов.

Поверхности шеек коленчатого вала подвергаются интенсивному трению и постепенно теряют свою правильную геометрическую форму. Для возвращения работоспособности деталь демонтируют и отправляют на этап дефектовки для измерения величины отклонения от номинального размера.

Если выработка не превышает критических значений, шейки шлифуют под определенный ремонтный размер на специальных станках. Это позволяет убрать овальность и конусность, которые препятствуют нормальной работе подшипников скольжения. После механической обработки поверхности полируют до зеркального блеска для снижения коэффициента трения и повышения ресурса узла.

В случаях глубокого износа или появления раковин применяют технологию наплавки металла в среде защитных газов. На поверхность шейки наносят слой материала, который по своим характеристикам соответствует основному металлу вала. Когда наплавка завершается, деталь проходит обязательную термическую обработку для снятия внутренних напряжений. Затем вал протачивают и шлифуют до достижения проектных допусков с высокой точностью.

Искривление стальных рычагов часто случается из-за превышения расчетных усилий или случайного заклинивания подвижных частей механизма. Металл под действием огромного давления деформируется, по этой причине оси шарниров перестают находиться в одной плоскости.

Это нарушение геометрии ведет к возникновению паразитных нагрузок на подшипники и вызывает быстрый перегрев всего узла. Визуально деформацию можно заметить по неравномерному износу боковых поверхностей рычагов или по перекосу рабочих органов оборудования. Контроль прямолинейности проводят на поверочных плитах с использованием лекальных линеек и щупов.

Восстановление формы массивных деталей проводят методом статической правки на мощных гидравлических прессах. Деталь фиксируют на опорах, после чего к месту изгиба прикладывают расчетное усилие в противоположном направлении. Если рычаг изготовлен из легированной стали, для облегчения процесса используют локальный индукционный нагрев зоны деформации. После выравнивания геометрии проводят обязательный отжиг в печи для стабилизации структуры металла и исключения самопроизвольного возврата к кривой форме.

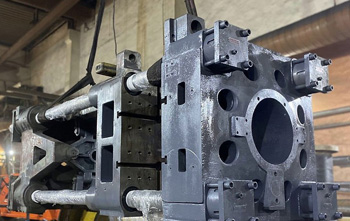

Геометрия рычажной системы обеспечивает максимальное давление в момент полного выпрямления звеньев, когда оси шарниров выстраиваются в одну линию. Малейшая ошибка в регулировке длины тяг или положения опорных плит ведет к резкому падению мощности или к поломке механизма.

При слишком сильном прижиме возникают критические напряжения в металле, которые провоцируют появление усталостных трещин в станине. Если же усилие недостаточно, то в процессе штамповки или литья заготовки получаются с дефектами из-за неплотного смыкания форм. Настройка требует ювелирной точности хода, которую обеспечивают прецизионные резьбовые механизмы и датчики силы.

В процессе ремонта проверяют состояние регулировочных колонн и гаек, так как износ резьбы мешает стабильному удержанию заданных параметров. Мастер настраивает систему так, чтобы в конечной точке траектории рычаги проходили через положение «мертвой точки» без лишних ударов. Калибровка всех элементов исключает перекос подвижной плиты и гарантирует равномерное распределение давления по всей площади контакта. После каждой переборки узла проводят серию тестовых циклов с измерением фактического усилия специальными мессдозами.

Игольчатые подшипники часто используют в шарнирах из-за их способности выдерживать высокие радиальные нагрузки при компактных размерах. Когда подача масла прекращается, тонкие ролики начинают работать в режиме сухого трения, что вызывает их мгновенный нагрев.

Температура в зоне контакта быстро поднимается выше +200℃, по этой причине происходит отпуск закаленной стали и потеря твердости деталей. Ролики деформируются и начинают «наволакивать» металл на поверхность пальца, что ведет к полному заклиниванию шарнира. Тщательный контроль за работой автоматических систем смазки позволяет вовремя заметить обрыв магистрали или засорение форсунок.

При ремонте заклинившего узла подшипники подлежат только полной замене, так как восстановить их структуру невозможно. Поверхности пальцев после контакта с разрушенными иглами часто имеют глубокие задиры и требуют перешлифовки. Если проигнорировать продукты износа в виде металлической стружки, новая деталь выйдет из строя через несколько часов работы. Качественная очистка системы гарантирует беспрепятственное поступление свежего масла ко всем точкам трения.

Постоянные циклические нагрузки на растяжение и сжатие вызывают накопление усталостных повреждений во внутренней структуре металла. Микроскопические разломы часто зарождаются в местах резких переходов сечения или вокруг технологических отверстий рычага.

Эти дефекты невозможно обнаружить при обычном визуальном осмотре, так как они находятся в толще материала. Ультразвуковая дефектоскопия позволяет «просветить» деталь на всю глубину и зафиксировать отражение волн от любых внутренних неоднородностей. Своевременное выявление скрытых трещин предотвращает внезапный обрыв шатуна, который обычно приводит к катастрофическим поломкам всего станка.

В процессе ремонта проверке подвергают все наиболее нагруженные элементы, которые имеют следы коррозии или потемнения поверхности. Если прибор фиксирует наличие внутреннего дефекта, рычаг подлежит немедленной отбраковке и замене на новый компонент. Попытки заварить усталостные трещины в силовых элементах коленно-рычажных систем запрещены, потому что сварной шов не обеспечит нужной вязкости.

Точное совпадение геометрических центров всех шарниров обеспечивает плавное перемещение рычагов без возникновения перекосов и внутренних напряжений. Если оси отверстий на концах одного рычага не параллельны, в процессе движения возникает крутящий момент, который стремится изогнуть деталь. Такой эффект вызывает несимметричный износ втулок, по этой причине одна сторона подшипника изнашивается в 5 раз быстрее другой.

Центровка проверяется с помощью лазерных систем или специальных контрольных оправок-калибров в процессе финишной сборки. Правильное положение осей гарантирует отсутствие заеданий в любой точке траектории движения рабочих органов.

При ремонте узлов сопряжения часто требуется коррекция взаимного расположения деталей после проведения сварочных работ или наплавки. Мастер выставляет элементы механизма по эталонным точкам на станине станка для обеспечения строгой перпендикулярности осей к направлению движения. Использование регулировочных шайб и прокладок позволяет компенсировать мелкие погрешности изготовления деталей.

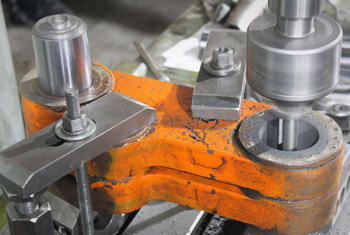

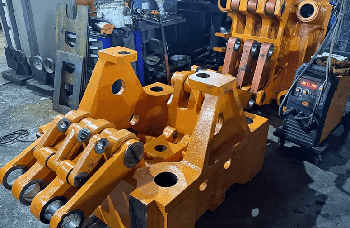

Опорные узлы, которые удерживают всю рычажную систему, со временем разбиваются и приобретают форму эллипса из-за постоянных ударов. Ремонт таких повреждений в массивных литых станинах проводят без демонтажа всего оборудования с помощью мобильных расточных станков.

Сначала агрегат центрируют по неповрежденным участкам отверстия или по заводским базам на корпусе станка. Затем производят расточку дефектной зоны до достижения правильной круглой формы с заданным припуском под установку втулки. Метод позволяет восстановить геометрию узла с сохранением его первоначального пространственного положения в конструкции.

После расточки в станину устанавливают стальные или бронзовые ремонтные втулки, которые фиксируют методом тепловой запрессовки. Внешний диаметр втулки делают немного больше размера отверстия, а саму деталь охлаждают в жидком азоте для временного уменьшения объема. Когда металл нагревается до комнатной температуры, возникает прочное соединение с натягом, которое не требует дополнительного крепежа. Внутреннюю поверхность втулки подвергают чистовой обработке для обеспечения требуемого зазора с осью рычага.

Современные полимерные составы с добавлением графита или дисульфида молибдена успешно заменяют традиционную бронзу в узлах коленно-рычажных систем. Материалы обладают высокой износостойкостью и способны работать в условиях кратковременного отсутствия смазки без риска заклинивания.

При ремонте композит наносят на изношенную поверхность вала или внутреннюю часть втулки в виде пасты, которая после полимеризации превращается в твердый слой. Полимер заполняет все микронеровности металла и обеспечивает идеальное прилегание сопрягаемых деталей по всей площади контакта. Это свойство позволяет равномерно распределять нагрузку и снижает пиковые давления в шарнирах.

Использование композитных втулок эффективно гасит вибрации и снижает уровень шума при работе рычажного механизма на высоких скоростях. Материал инертен к воздействию агрессивных масел и охлаждающих жидкостей, по этой причине коррозия в зоне стыка полностью исключается. В процессе механической доводки полимерный слой легко обрабатывается до достижения 9-го или 10-го класса шероховатости.

Неравномерное распределение веса в коленчатых валах и массивных противовесах вызывает появление центробежных сил, которые растут пропорционально квадрату скорости. Они создают знакопеременные нагрузки на опорные подшипники, что ведет к их быстрому разрушению и появлению трещин в станине. Дисбаланс также провоцирует возникновение резонансных колебаний рычагов, которые искажают точность обработки деталей.

В процессе ремонта после наплавки или замены элементов проводят обязательную динамическую балансировку узлов на специальных стендах. Прибор определяет точное место и величину лишней массы, которую удаляют методом сверления или фрезерования в нерабочих зонах.

Настройка центра тяжести обеспечивает тихий и плавный ход оборудования даже при максимальных оборотах привода. Тщательная выверка масс особенно критична для высокоскоростных автоматических линий, где время цикла составляет доли секунды. Информация о результатах балансировки фиксируется в электронном паспорте станка как подтверждение технической исправности системы. Если проигнорировать этот этап, восстановленные подшипники выйдут из строя через несколько недель из-за перегрузок. Современные системы позволяют проводить балансировку в собственных опорах станка с использованием переносных виброанализаторов.

Изношенные манжеты и сальники не только приводят к утечкам масла наружу, но и позволяют абразивной пыли проникать внутрь закрытого контура. Мелкие частицы грязи и продукты износа рычагов попадают в масло, превращая его в агрессивную суспензию. Этот состав быстро разрушает прецизионные зеркала гидроцилиндров и забивает тонкие каналы в гидрораспределителях системы управления.

Замена всех резинотехнических изделий при ремонте коленно-рычажного узла предотвращает загрязнение всей гидравлической магистрали станка. Использование качественных фторкаучуковых уплотнений обеспечивает герметичность системы в широком диапазоне рабочих температур.

В процессе сборки мастера смазывают кромки манжет специальными составами для исключения повреждений при первом запуске под нагрузкой. Важно следить за чистотой посадочных канавок, так как малейшая соринка под прокладкой вызовет течь уже через несколько часов. Качественная фильтрация масла в сочетании с исправными уплотнениями продлевает ресурс насосов и клапанов в 3-4 раза. При обнаружении потемнения жидкости или при появлении в ней пены проводят немедленную ревизию всех внешних соединений.

Болты, которые удерживают крышки подшипников и опорные кронштейны, испытывают постоянные пульсирующие нагрузки в каждом рабочем цикле. Со временем в металле крепежа накапливаются микроповреждения, которые ведут к внезапному обрыву стержня по резьбовой части. Потеря даже одного болта в силовом узле вызывает мгновенный перекос рычагов и может стать причиной полного разрушения коленчатого вала.

При проведении капитального ремонта все ответственные метизы подлежат обязательной замене на новые изделия с соответствующим классом прочности. Контроль момента затяжки с использованием динамометрических ключей исключает риск самопроизвольного ослабления соединений при вибрации.

Использование старых болтов со следами растяжения или коррозии в рычажных механизмах категорически запрещено из-за высокого риска аварии. В процессе сборки применяют специальные фиксирующие составы или стопорные шайбы для надежного удержания гаек в заданном положении. Для исключения изгибающих напряжений в теле болта мастера проверяют плоскостность прилегающих поверхностей фланцев. Качественный крепеж из высоколегированной стали обеспечивает монолитность всей конструкции под действием ударных нагрузок.

Финальный этап восстановления включает в себя период приработки новых поверхностей трения под контролем технических специалистов. В процессе обкатки происходит окончательное формирование пятна контакта в шарнирах и сглаживание микроскопических неровностей металла.

Механизм запускают на холостом ходу, постепенно увеличивая нагрузку и скорость перемещения рычагов до проектных значений. Мониторинг температуры опор и отсутствие посторонних шумов подтверждают правильность сборки и настройки всех зазоров. Данная процедура позволяет выявить скрытые дефекты и погрешности центровки до момента начала серийного выпуска продукции.

Во время обкатки мастера проверяют работу систем смазки и четкость срабатывания датчиков положения в крайних точках траектории. Если обнаруживают локальный нагрев или рывки в движении, станок останавливают для дополнительной регулировки или притирки узлов. Информация о параметрах работы в период приработки фиксируется в журнале эксплуатации для последующего анализа динамики износа. Обкатка значительно продлевает жизнь новых подшипников и втулок за счет исключения задиров в начальный период эксплуатации.
