Ремонт контроллеров PLC

Разделение системы на независимые блоки позволяет проводить диагностику и восстановление отдельных узлов без замены всего устройства целиком. Конструкция включает базовое шасси, куда устанавливают процессор, модули ввода-вывода и блоки питания. Если из строя выходит конкретный канал управления, извлекают только один модуль, а остальная часть системы остается работоспособной.

Такой подход существенно снижает стоимость запасных частей и сокращает время простоя оборудования на производстве. Мастеру не нужно перепаивать сложные микросхемы на основной плате, потому что он может быстро поставить исправный функциональный блок.

В модульных системах легче локализовать неисправность за счет встроенной светодиодной индикации на каждом сегменте. Сбой в одном узле не приводит к фатальному повреждению соседних компонентов, так как они имеют гальваническую развязку через внутреннюю шину. При модернизации старого контроллера модульная структура дает возможность наращивать мощность CPU или добавлять новые типы интерфейсов без глобальной переделки шкафа управления. Такая гибкость упрощает логистику запчастей, так как многие модули имеют высокую степень унификации внутри одной серии.

Энергонезависимая память контроллера хранит уникальные алгоритмы работы станка, настройки параметров и текущие значения счетчиков. Когда основное питание отключают, встроенная батарея поддерживает работу микросхем ОЗУ и часов реального времени. Срок службы такого элемента обычно составляет от 3 до 5 лет, после чего напряжение падает ниже критической отметки 2.5 В.

Если батарея полностью разряжается, при следующем включении контроллер «забывает» программу пользователя и переходит в заводское состояние. Эта ситуация требует вызова специалиста для повторной загрузки ПО, что ведет к длительным остановкам производственной линии.

Процесс замены аккумулятора проводят только при включенном сетевом питании ПЛК для исключения кратковременного обнуления памяти. Современные процессоры имеют встроенные конденсаторы большой емкости, которые удерживают заряд в течение 10 или 20 минут, но риск потери данных все равно сохраняется. Мастер контролирует системный индикатор BATT, который начинает мигать при необходимости обслуживания. Регулярная проверка вольтажа батареи раз в год входит в регламент планового технического обслуживания КИП.

Интерфейсы связи часто страдают от высоковольтных наводок и разности потенциалов между удаленными узлами промышленной сети. Порт RS-485 работает на основе дифференциальных сигналов и чувствителен к электромагнитным помехам от мощных частотных преобразователей. Если кабель связи проложен рядом с силовыми линиями без должного экранирования, наводки могут пробить защитные диоды и микросхемы приемопередатчиков. В портах Ethernet причиной поломки часто становятся статические разряды или попадание фазного напряжения при авариях в электрических цепях.

Вторая причина отказов кроется в механическом износе разъемов и окислении контактов при высокой влажности воздуха. Малейшее нарушение контакта в штекере RJ-45 вызывает потерю пакетов данных и нестабильную работу всей сети предприятия.

В процессе восстановления мастера очищают площадки разъемов специальными составами и проверяют надежность пайки выводов к плате. Качественное заземление экрана кабеля только в одной точке предотвращает протекание блуждающих токов по сигнальным жилам. При замене интерфейсных чипов используют детали с повышенной степенью защиты от электростатических ударов.

Оптическая изоляция служит надежным барьером между полевым оборудованием и чувствительным микропроцессором центрального блока. Оптопара передает сигнал с помощью светового луча, поэтому электрическая связь между датчиком и внутренней логикой полностью отсутствует.

Эта схема защищает CPU от разрушительных всплесков напряжения, которые возникают при коротких замыканиях в кабельных трассах. Если на вход 24 В случайно попадает напряжение 220 В, то сгорает только входной каскад модуля, а дорогостоящий процессор остается невредимым. Ремонт в таком случае сводится к замене копеечных полупроводниковых элементов вместо покупки нового контроллера.

Процесс деградации оптопар связан с постепенным снижением яркости светодиода внутри компонента из-за интенсивной эксплуатации. Когда чувствительность приемника падает, ПЛК перестает «видеть» сигналы от концевых выключателей или кнопок. Специалисты проверяют вольт-амперные характеристики каждого канала с помощью осциллографа для обнаружения задержек срабатывания. Тщательная пайка новых деталей исключает появление микротрещин от постоянной вибрации станка. Качественная гальваническая развязка также подавляет синфазные помехи, которые могут вызвать ложные срабатывания логики.

Релейные выходы обладают высокой нагрузочной способностью и могут коммутировать как постоянный, так и переменный ток силой до 2А. Основной неисправностью становится механический износ контактов или их залипание при возникновении дуги. В процессе восстановления мастера выпаивают миниатюрные электромагнитные реле и заменяют их на новые аналоги с тем же рабочим напряжением катушки.

Транзисторные выходы предназначены для высокоскоростного управления и не имеют подвижных частей, поэтому их ресурс практически неограничен. Но они очень чувствительны к перегрузкам по току и мгновенно сгорают при неправильном подключении индуктивной нагрузки без защитного диода.

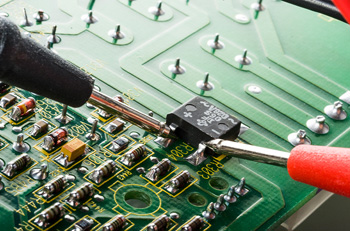

При ремонте транзисторных ключей часто находят пробитые полевые или биполярные транзисторы, которые работают в режиме ШИМ. Тщательная проверка драйверов управления позволяет убедиться в наличии четких импульсов на затворах силовых элементов. В релейных модулях важно контролировать состояние демпфирующих RC-цепочек, которые гасят искрение и продлевают жизнь контактам. Выбор типа выхода определяет методику поиска дефектов: для реле важна проверка переходного сопротивления, а для транзистора — ток утечки в закрытом состоянии.

Внутренняя шина обеспечивает скоростной обмен информацией между процессором и всеми периферийными модулями расширения. Проблемы в этом узле проявляются в виде спорадических ошибок системы, внезапных перезагрузок или отказа ПЛК распознавать конкретный блок ввода-вывода.

Диагностику начинают с тщательного осмотра многоконтактных разъемов на торцах модулей и ответных частей на шасси. Окисление золоченого покрытия или попадание мелкой металлической стружки нарушает целостность параллельного или последовательного интерфейса. Для отслеживания таймингов сигналов и выявления конфликтов адресации на шине специалисты используют логические анализаторы.

Причиной сбоев часто становятся неисправные буферные микросхемы, которые согласуют уровни напряжения между разными участками схемы. В процессе ремонта контролируют стабильность питания шины, так как просадки напряжения вызывают искажение цифровых данных. Тщательная пропайка контактов разъемов и проверка целостности дорожек на многослойной плате позволяют восстановить надежный контакт. Если дефект кроется в контроллере шины, то требуется его замена с последующей верификацией протоколов обмена.

Сбой встроенного программного обеспечения может произойти из-за резкого скачка напряжения или ошибок при записи новой версии софта. В такой ситуации контроллер перестает загружаться, а индикатор ERROR горит постоянно.

Процесс восстановления начинают с попытки сброса ПЛК к заводским установкам через аппаратные перемычки или специальные комбинации кнопок. Если программная оболочка повреждена глубоко, мастера используют внешние программаторы для записи образа ОС непосредственно в микросхему Flash-памяти. Проверка контрольных сумм после записи гарантирует отсутствие ошибок в коде и стабильную работу всех функций CPU.

Для загрузки прошивки часто требуются специализированный кабель и сервисное ПО от производителя оборудования. В ходе процедуры важно обеспечить бесперебойное питание, так как внезапное отключение тока превратит процессор в неработоспособный кусок пластика. Обновление встроенного микрокода позволяет устранить известные баги и повысить совместимость с новыми модулями расширения. После завершения прошивки проводят серию тестов для проверки работы портов связи и системных таймеров.

Внутренний преобразователь формирует низковольтные напряжения 3.3 В, 5 В или 12 В для питания микросхем процессора и памяти. Со временем электролитические конденсаторы в фильтрах высыхают, по этой причине уровень высокочастотных помех в цепях питания резко возрастает.

Высокие пульсации вызывают сбои в работе тактовых генераторов и приводят к ошибкам при чтении данных из памяти. Контроллер может начать выполнять программу неверно или спонтанно уходить в режим защиты Stop. Тщательная диагностика блока питания с помощью осциллографа позволяет увидеть реальный уровень шумов под нагрузкой и вовремя заменить дефектные компоненты.

Ремонт силовой части ПЛК включает замену изношенных конденсаторов на современные твердотельные аналоги с низким сопротивлением ESR. Мастер также проверяет исправность импульсных стабилизаторов и отсутствие перегрева дросселей на плате. Качественная фильтрация напряжения питания важна для работы аналоговых входов, так как шум в цепях питания вносит погрешность в измерения датчиков. Если проигнорировать пульсации, то со временем произойдет деградация полупроводниковых структур процессора из-за микроперенапряжений.

Микросхемы высокой степени интеграции имеют крайне тонкие слои диэлектрика, которые разрушаются при воздействии потенциала всего в несколько сотен вольт. Человек в обычной одежде способен накапливать заряд до 10000В, по этой причине прикосновение к плате без защиты вызывает мгновенный пробой полупроводников.

Повреждение может не проявиться сразу, но создаст скрытый дефект, который приведет к отказу ПЛК через неделю или месяц работы. Для исключения подобных рисков ремонт проводят на специальных антистатических ковриках с использованием браслетов, соединенных с контуром заземления. Такая мера обеспечивает безопасный отвод статического электричества от тела мастера и инструментов.

Инструменты для пайки и демонтажа компонентов также должны иметь ESD-исполнение и надежную изоляцию от сетевого напряжения. В процессе работы запрещено использовать пластиковые щетки и ветошь из синтетики, которые активно генерируют заряды при трении. Упаковка отремонтированных плат в антистатические пакеты гарантирует их сохранность при транспортировке до станка. Контроль влажности в помещении сервисного центра помогает снизить интенсивность образования статики на поверхностях.

Резкие перепады температуры в цеху при открытии ворот или смене смен ведут к выпадению влаги на охлажденных поверхностях электронных плат. Капли воды смешиваются с осевшей пылью и создают агрессивный электролит, который начинает медленно разъедать медные дорожки и выводы деталей.

Процесс электрохимической коррозии протекает под действием рабочего напряжения и ведет к образованию коротких замыканий или обрывов цепей. ПЛК начинает выдавать ложные сигналы, а на поверхности платы появляются характерные белые или зеленые окислы. Очистка и просушка устройства помогают остановить разрушение, если оно не затронуло внутренние слои текстолита.

Для предотвращения подобных проблем после ремонта платы покрывают несколькими слоями специального защитного лака. Лак создает герметичную пленку, которая изолирует металл от контакта с влажным воздухом и химикатами. В шкафах управления устанавливают системы подогрева или осушения воздуха для поддержания стабильного микроклимата. Специалисты также проверяют состояние уплотнений корпуса ПЛК, которые должны препятствовать проникновению тумана внутрь прибора.

Модули для работы с датчиками давления и температуры содержат прецизионные аналого-цифровые преобразователи с жесткими допусками на точность. В процессе старения компонентов или после замены операционных усилителей характеристики каналов могут немного сместиться относительно эталона.

Калибровка позволяет восстановить линейность измерений и устранить ошибку смещения нуля в каждом канале. Мастер подает на вход модуля точные сигналы от калибратора (например, ток 4.000 мА или 20.000 мА) и фиксирует цифровые значения в памяти ПЛК. Процедура гарантирует, что система управления будет получать достоверную информацию о состоянии технологического процесса.

Тщательная настройка программных коэффициентов масштабирования обеспечивает идеальное совпадение показаний датчика и данных в SCADA-системе. Если аналоговый вход имеет дрейф параметров, автоматика может некорректно регулировать температуру печи или давление в гидросистеме. Процесс калибровки включает проверку всех точек диапазона для исключения нелинейных искажений. Для обеспечения высокого качества юстировки специалисты используют приборы с классом точности не ниже 0.05.

Сторожевой таймер (WDT) — важнейшая функция безопасности, которая автоматически перезагружает контроллер при зависании программы. В нормальном режиме процессор периодически сбрасывает счетчик таймера, подтверждая свою работоспособность. Если из-за программного сбоя или воздействия помехи CPU перестает отвечать, таймер досчитывает до нуля и инициирует аппаратный перезапуск.

Проверка этого узла во время ремонта включает имитацию зацикливания программы или принудительную остановку тактового генератора. ПЛК должен мгновенно перейти в безопасное состояние и выдать сигнал тревоги для остановки станка.

Неисправность цепей WDT опасна тем, что при зависании контроллер может оставить исполнительные механизмы во включенном состоянии. Такая ситуация ведет к авариям, поломкам инструмента и травмам персонала. В процессе восстановления платы мастера проверяют работу независимого генератора таймера и цепи формирования сигнала Reset. Тщательный контроль времени срабатывания защиты гарантирует надежную реакцию системы на непредвиденные программные ошибки.

Ремонт устаревших моделей ПЛК осложняется отсутствием новых оригинальных запчастей и дефицитом технической документации. Для поиска неисправных компонентов приходится использовать донорские платы или подбирать современные аналоги с похожими характеристиками.

Часто старые микросхемы памяти имеют ограниченное количество циклов записи, по этой причине их замена требует использования специальных переходников или программаторов. Еще одной проблемой является поиск устаревшего программного обеспечения и кабелей для подключения к ПК, которые давно вышли из обихода.

Восстановление «раритетных» контроллеров часто требует ювелирной работы с многослойными платами, где дорожки могут расслаиваться от времени. Специалисты проводят глубокую ревизию всех паяных соединений для устранения эффекта «холодной пайки» и микротрещин. Несмотря на высокую трудоемкость, ремонт старых ПЛК оправдан при невозможности быстрой модернизации всего станка. Часто такие устройства управляют уникальными прессами или печами, замена которых стоит миллионы рублей.
