Ремонт промышленных ИБП

Индустриальные системы бесперебойного питания проектируют для работы в жестких условиях цеха, где присутствуют масляный туман и сильные вибрации. Внутренние компоненты таких устройств имеют повышенный запас прочности и способны выдерживать кратковременные перегрузки при запуске мощных электродвигателей. Схемы управления в заводских аппаратах часто обладают гальванической развязкой, которая защищает чувствительную электронику станков от импульсных помех.

Обычные бытовые приборы быстро выходят из строя из-за перегрева, так как их системы охлаждения не рассчитаны на круглосуточную эксплуатацию под полной нагрузкой. Промышленные блоки позволяют подключать внешние аккумуляторные кабинеты для обеспечения автономной работы в течение нескольких часов или суток.

Ремонт массивных установок требует использования специализированного оборудования и проведения работ непосредственно на месте установки. Конструкция таких ИБП часто предусматривает модульную замену узлов, что значительно сокращает время простоя автоматических линий. Когда в офисном устройстве выходит из строя одна плата, его часто списывают, а индустриальные системы подлежат полному восстановлению.

Срок службы герметичных свинцово-кислотных батарей в заводских условиях обычно составляет от 3 до 5 лет при идеальной температуре воздуха. Если в помещении становится жарче +25℃, химические процессы внутри банок ускоряются и ресурс падает на 50% при каждом росте температуры на 10 градусов.

Процесс постепенной сульфатации пластин ведет к потере емкости, по этой причине ИБП перестает держать нагрузку даже при кратковременном сбое. Когда индикатор на панели сообщает об ошибке теста АКБ, систему накопления энергии проверяют с помощью тестеров внутреннего сопротивления. Своевременное обновление парка аккумуляторов исключает риск внезапного отключения производства при аварии на линии электропередач.

При замене выбирают только специализированные серии батарей, которые имеют высокий ток разряда и низкое газовыделение. Все элементы в одной цепочке должны принадлежать к одной партии, чтобы исключить разбаланс напряжений в процессе зарядки. Мастер очищает медные перемычки от налета и затягивает болтовые соединения с заданным моментом для обеспечения надежного контакта. В процессе эксплуатации зарядного устройства контролируют отсутствие потеков электролита и следов коррозии на клеммах.

Рост температуры внутри корпуса ИБП часто связан с накоплением плотного слоя пыли на радиаторах охлаждения транзисторов. Когда воздушный поток от вентиляторов встречает препятствие, тепло не уходит в атмосферу и температура кристаллов поднимается до критических +90-110℃.

Эта ситуация провоцирует срабатывание тепловой защиты и переход аппарата в режим байпаса, что лишает оборудование защиты. Очистка всех внутренних полостей сжатым воздухом или пылесосом является базовой процедурой при каждом визите мастеров. Если прибор продолжает греться после чистки, ситуация указывает на износ подшипников вентиляторов или на потерю свойств термопасты.

Ремонт системы охлаждения включает замену кулеров на новые модели с аналогичной производительностью и низким уровнем шума. Мастера проверяют также состояние электролитических конденсаторов в цепях фильтрации, так как их перегрев ведет к вздутию и выходу из строя. Качественная вентиляция шкафа, где установлен ИБП, обеспечивает стабильную работу электроники даже в летний период. В некоторых моделях применяют водяное охлаждение силовых блоков, которое требует проверки герметичности шлангов и чистоты теплообменников.

Процесс восстановления электронной платы или замена датчиков тока могут привести к небольшому смещению параметров стабилизации. Если ИБП выдает напряжение, которое отличается от номинальных 230 В или 400 В более чем на 2%, автоматика станков может работать со сбоями.

Калибровка позволяет синхронизировать реальные значения на выходе с показаниями встроенного вольтметра и программными уставками. Мастер подключает прецизионный мультиметр и вносит поправочные коэффициенты через сервисное меню контроллера. Данная процедура гарантирует, что моторы и приводы будут получать энергию идеального качества во всех режимах работы.

Настройка фазового сдвига также важна для корректной работы трехфазных потребителей, так как асимметрия вызывает вибрации двигателей. В процессе юстировки проверяют линейность сигнала при изменении нагрузки от 10% до 100% мощности. Если аппарат имеет функцию параллельной работы нескольких блоков, калибровка обеспечивает равномерное распределение токов между ними.

Основная нагрузка в промышленном бесперебойнике ложится на мощные IGBT-транзисторы и быстродействующие диоды выпрямителя. Такие полупроводники работают в режиме высокочастотной коммутации под напряжением до 800 В, по этой причине они постепенно деградируют от тепловых ударов. Осмотр паяных соединений помогает обнаружить микротрещины, которые возникают из-за разницы коэффициентов расширения материалов.

Вторым уязвимым звеном считаются силовые реле и контакторы, которые переключают потоки энергии при переходах между режимами. Обгорание контактов ведет к росту сопротивления и может стать причиной искрения и выхода из строя всей системы управления.

Процесс ремонта часто включает замену драйверов управления затворами, так как эти мелкие микросхемы первыми сгорают при пробое силовых ключей. Проверка резисторов и конденсаторов в снабберных цепях предотвращает появление опасных всплесков напряжения на полупроводниках. Мастера уделяют внимание состоянию дросселей и трансформаторов, изоляция которых может потемнеть от постоянного нагрева. Восстановление платы требует использования оригинальных компонентов с идентичными характеристиками по времени переключения.

Узел байпаса — скоростной переключатель, который мгновенно соединяет нагрузку напрямую с сетью при поломке ИБП или перегрузке. Этот процесс протекает за доли миллисекунд без разрыва питания, что сохраняет работоспособность станков в критической ситуации.

Если инвертор внезапно отключается из-за внутреннего дефекта, статический байпас берет на себя роль моста для прохождения тока. Проверка этого узла во время ремонта обязательна, так как залипание тиристоров может привести к встречному включению двух источников энергии. Исправный байпас позволяет проводить обслуживание электроники без остановки всего завода.

При возникновении короткого замыкания в кабелях станка байпас переводит питание на сеть для обеспечения высокого тока расцепления автоматических выключателей. Внутренние предохранители ИБП не всегда способны выдержать такие броски, поэтому защита перепоручает эту задачу внешней сети. Мастер контролирует четкость срабатывания логики управления байпасом и отсутствие дребезга при переключении. Настройка параметров синхронизации инвертора с сетью исключает скачки фазы в моменты перехода.

Гидравлические жидкости и конденсат обладают определенной электропроводностью и вызывают электрохимическую коррозию медных дорожек на платах. Когда капли проникают в высоковольтную часть устройства, возникают дуговые разряды между выводами компонентов под напряжением 310 В или 400 В. Этот процесс сопровождается обугливанием текстолита, который превращается в проводник и провоцирует массовое выгорание микросхем.

Очистка плат после воздействия влаги помогает лишь на ранних стадиях, так как под корпусами деталей часто остаются скрытые очаги окисления. Использование защитных лаков при ремонте создает барьер для паров, но не спасает от прямого залива.

Проблема часто усугубляется присутствием в воздухе цеха солей и химических реагентов, которые ускоряют разрушение металлов. В процессе восстановления мастера проводят ультразвуковую промывку модулей и заменяют поврежденные разъемы на новые элементы с золоченым покрытием. Качественная герметизация корпуса и установка дополнительных фильтров на приточные окна охлаждения снижают риск повторных инцидентов. Если ИБП установлен вблизи станков, для изоляции основной силовой части рекомендуется использовать выносные пульты управления.

Нарушение обмена данными между центральным блоком и интеллектуальными модулями батарей блокирует возможность корректной зарядки. Проблема часто кроется в повреждении интерфейсных кабелей или окислении контактов в разъемах CAN или RS-485. Вибрации от работающих прессов могут ослабить фиксацию штекеров, по этой причине сигнал становится прерывистым или пропадает полностью.

Ремонт включает прозвонку всех линий связи и проверку работоспособности контроллеров BMS на каждой аккумуляторной полке. Очистка портов связи восстанавливает передачу телеметрии о температуре и напряжении каждой банки.

Ошибки могут возникать и из-за программных сбоев при обновлении прошивки контроллера ИБП. Специалисты проверяют соответствие версий ПО во всех узлах системы для исключения конфликтов протоколов. Качественное экранирование сигнальных жил защищает цифровую шину от наводок со стороны мощных частотных преобразователей. Если один из модулей батареи выдает неверные данные, система безопасности может отключить всю ветку для предотвращения перегрева. Мастер проводит сброс ошибок и повторную инициализацию конфигурации оборудования через сервисную программу.

Массивные обмотки на стальном сердечнике обеспечивают гальваническую развязку и фильтрацию помех, но страдают от старения изоляции. В процессе долгой работы лак на проводах может треснуть от постоянного нагрева и вибраций, что вызовет межвитковое замыкание.

Процесс диагностики включает измерение сопротивления изоляции с помощью мегомметра и проверку индуктивности обмоток. Если прибор фиксирует падение сопротивления ниже 1 МОм, трансформатор требует немедленной сушки или полной перемотки в специализированном цеху. Осмотр магнитопровода позволяет выявить ослабление стяжек, которое проявляется в виде сильного гула во время работы.

Наличие потемнений или вздутий на изоляционных материалах указывает на длительную перегрузку узла в прошлом. Качественный ремонт также требует проверки состояния клеммных колодок и надежности обжима силовых наконечников. Перегрев в местах контактов может привести к оплавлению проводов и возникновению пожара внутри корпуса. Для поиска зон аномального нагрева под рабочей нагрузкой мастера используют тепловизор.

Вспомогательные преобразователи формируют низковольтные напряжения для работы контроллера, дисплея и вентиляторов системы. Если такой блок выходит из строя, ИБП полностью «замирает» и не реагирует на команды управления при наличии тока в сети.

Восстановление начинают с проверки импульсных транзисторов и выпрямительных диодов в цепях 5 В и 12 В. Причиной сбоев часто становятся высохшие мелкие конденсаторы, которые теряют емкость и вызывают высокочастотные пульсации. Диагностика с осциллографом позволяет увидеть шум в цепях питания процессора и вовремя заменить дефектные детали.

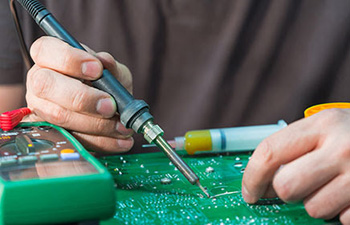

Ремонт осложняется плотной компоновкой элементов на плате, что требует использования паяльных станций с горячим воздухом. Мастера также проверяют исправность оптопар в цепи обратной связи, так как их деградация ведет к дрейфу выходных напряжений. Качественная пайка всех разъемов питания исключает пропадание контакта при вибрации оборудования. Использование надежных компонентов с расширенным температурным диапазоном гарантирует долгий срок службы вспомогательной электроники.

Проверка поведения системы при повышении температуры необходима для подтверждения эффективности систем охлаждения и защиты. Специалисты создают условия, близкие к максимальным эксплуатационным нагрузкам, и контролируют рост температуры на радиаторах и аккумуляторах.

Если алгоритм управления вентиляторами работает неверно, ИБП может не успеть снизить мощность до момента повреждения полупроводников. Мониторинг позволяет выявить зоны застоя воздуха внутри корпуса и оптимизировать расположение внутренних перегородок. Данный тест гарантирует надежность оборудования в периоды аномальной летней жары.

Особое внимание уделяют состоянию батарейного массива, так как литиевые и свинцовые элементы склонны к саморазогреву при зарядке большими токами. Качественный температурный датчик должен мгновенно подавать сигнал на снижение напряжения заряда при достижении порога +40℃. В процессе испытаний фиксируют время срабатывания предупредительной сигнализации и четкость перехода в безопасный режим. Результаты тестов помогают составить рекомендации по установке кондиционеров или систем принудительной вентиляции в помещении.

Если внутренняя литиевая батарея вышла из строя, ИБП может потерять уникальные калибровочные данные и настройки режимов работы. Процесс восстановления требует подключения ноутбука со специализированным инженерным софтом через сервисный порт прибора.

Специалисты загружают актуальный файл конфигурации из архива предприятия или запрашивают эталонные параметры у производителя. Проверка всех значений тока заряда, порогов переключения и типов батарей обеспечивает корректное поведение автоматики. После записи данных проводят полную калибровку измерительных каналов для восстановления точности отображения параметров на дисплее.

Информация о внесенных изменениях обязательно сохраняется в резервной копии на внешнем носителе для предотвращения подобных инцидентов в будущем. В процессе настройки мастера проверяют логику работы интерфейсных портов для связи со SCADA-системой завода. Восстановление программной оболочки возвращает устройству способность точно прогнозировать время автономной работы. Если прошивка контроллера устарела, проводят ее обновление до последней версии для устранения известных багов.
