Ремонт редукторов

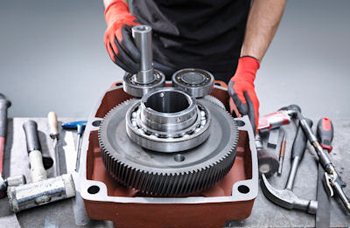

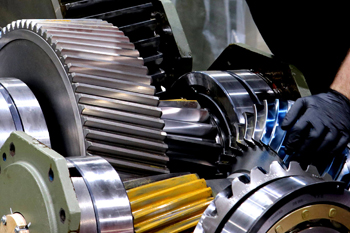

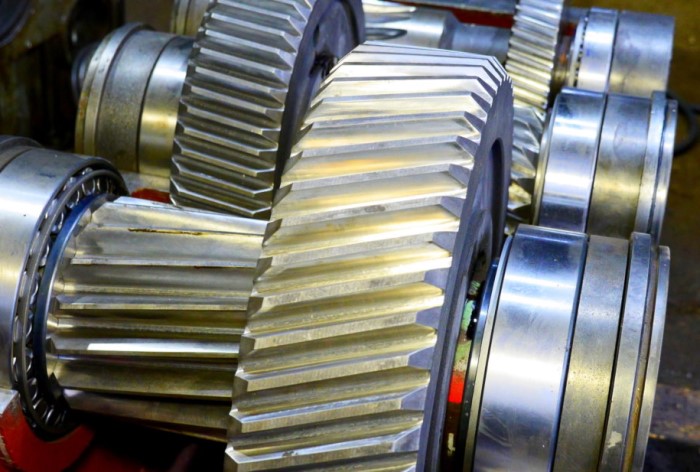

Распределение нагрузки по поверхности зубьев напрямую определяет долговечность передаточного механизма и уровень шума при его работе. Для визуализации зоны соприкосновения на шестерни наносят тонкий слой специальной индикаторной краски синего или красного цвета.

Затем валы проворачивают вручную или на малых оборотах под небольшой нагрузкой, чтобы на ответной детали остался четкий отпечаток. Форма и расположение этого следа позволяют судить о наличии перекосов валов или погрешностях в геометрии самих зубьев. Когда пятно находится строго по центру и занимает не менее 60% площади поверхности, зацепление считают правильным. Если же краска смещена к краям или к вершине зуба, в узле возникнут избыточные напряжения, которые вызовут быстрый излом металла.

Коррекцию пятна контакта проводят путем изменения положения валов при помощи прецизионных дистанционных шайб или регулировочных винтов. Мастер подбирает толщину прокладок под опоры подшипников, пока не добьется идеального совмещения осей в горизонтальной и вертикальной плоскостях. Настройка исключает возникновение кромочных давлений, которые часто становятся причиной точечного выкрашивания стали. Проверка отпечатка обязательна при сборке конических и гипоидных передач, где точность монтажа измеряют микронами.

Технологический промежуток в месте контакта зубчатой пары необходим для компенсации теплового расширения металла и обеспечения захода смазки в зону трения. Величину зазора измеряют с помощью индикаторов часового типа или специальных наборов щупов в нескольких точках по окружности.

Если люфт окажется слишком мал, то при нагреве редуктора зубья начнут упираться друг в друга, что приведет к задирам и поломке привода. Чрезмерно большой зазор вызывает сильные удары при пуске или смене направления вращения, по этой причине точность позиционирования станка падает. Нормативные значения параметра зависят от модуля зацепления и класса точности оборудования, поэтому их берут из паспортных данных конкретной модели.

Для настройки дистанции между валами используют методы смещения корпусов подшипников или вращение эксцентриковых втулок. Процесс требует высокой квалификации, так как изменение зазора часто влияет на положение пятна контакта, которое также нельзя нарушать. При ремонте изношенных передач мастера иногда применяют технологию шлифовки торцов зубьев для восстановления проектного люфта.

Червячная передача отличается высоким трением скольжения, которое вызывает интенсивный нагрев и постепенный износ бронзового венца колеса. Восстановление часто начинают с оценки состояния витков стального червяка, которые не должны иметь задиров и следов эродирования поверхности.

Если червяк изношен, его подвергают перешлифовке на специальных станках с последующей полировкой до зеркального блеска. Бронзовое колесо при сильной выработке заменяют полностью или напрессовывают на стальную ступицу новый венец. Важно подбирать марку, которая идеально соответствует твердости стали червяка для обеспечения оптимального коэффициента трения.

Особое внимание при ремонте уделяют осевой фиксации червячного вала, так как малейшее смещение нарушает геометрию контакта. Подшипники в таких редукторах устанавливают с определенным предварительным натягом для исключения люфтов при изменении вектора нагрузки. Герметизация корпуса предотвращает попадание влаги, которая мгновенно разрушает защитную масляную пленку. В процессе сборки контролируют соосность червяка и колеса с использованием прецизионных измерительных инструментов.

Создание внутреннего напряжения в опорах качения необходимо для повышения жесткости вала и исключения его осевых и радиальных перемещений. Процесс настройки натяга проводят путем затяжки стопорных гаек или подбора калиброванных распорных втулок между кольцами подшипников.

Мастер контролирует усилие с помощью динамометрического ключа или замеряет момент страгивания вала, который должен соответствовать паспортным нормам. Слишком сильный натяг вызывает мгновенный перегрев узла и разрушение беговых дорожек из-за колоссального трения. Недостаточный прижим ведет к вибрациям и быстрому износу зубчатых зацеплений из-за потери стабильности осей.

Для контроля натяга в процессе эксплуатации часто используют метод измерения температуры корпуса подшипникового узла. Если после сборки узел нагревается выше +60℃ в течение первого часа работы, требуется немедленная корректировка зазоров. В высокоточных редукторах применяют подшипники с заводским натягом, которые требуют ювелирной точности при монтаже в посадочные места. Использование качественных стопорных шайб предотвращает самопроизвольное ослабление гаек при сильной вибрации.

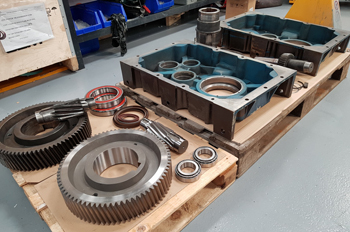

Механические повреждения оболочки часто становятся причиной нарушения соосности валов и утечек масла, которые невозможно устранить простым обслуживанием. Глубокие трещины в зонах крепления подшипниковых опор считаются критическим дефектом, так как они ослабляют жесткость всей конструкции.

Если корпус имеет значительные деформации после сильных ударов или аварийных перегрузок, восстановить правильное положение осей будет крайне сложно. Массивные сколы на фланцах и местах прилегания крышек также затрудняют обеспечение герметичности системы даже при использовании современных прокладок. Осмотр станины на предмет скрытых разломов проводят методом магнитопорошковой или цветной дефектоскопии при каждом капитальном ремонте.

Износ посадочных отверстий под подшипники в чугунном литье также может стать поводом для списания детали, если выработка превышает возможности расточки. Когда металл корпуса в местах контакта с обоймами становится слишком тонким, риск внезапного разрушения узла под нагрузкой возрастает. Однако современная технология установки стальных ремонтных гильз позволяет спасать даже сильно изношенные станины. Решение о замене принимают только после детального технического аудита и сравнения стоимости восстановления с покупкой нового агрегата.

Центральный элемент планетарной передачи удерживает оси сателлитов и обеспечивает синхронность их вращения вокруг солнечной шестерни. Водило испытывает огромные крутящие моменты, по этой причине его посадочные отверстия часто приобретают эллиптическую форму.

Для ремонта используют метод высокоточной расточки отверстий под увеличенный размер с последующей запрессовкой закаленных стальных втулок. Процесс требует идеального соблюдения угловых координат, так как малейшее смещение оси одного сателлита вызовет перекос всей системы и быстрый излом зубьев. Проверка прямолинейности щек водила позволяет исключить осевое биение шестерен при интенсивной работе.

Для восстановления изношенных поверхностей валов сателлитов применяют технологию наплавки износостойкими сплавами или химико-термическую обработку. Поверхность осей должна иметь твердость не менее 60 HRC для успешной работы в игольчатых подшипниках. После механической доводки детали проходят процедуру динамической балансировки для снижения инерционных нагрузок на высоких скоростях. Профессиональная сборка планетарного узла предполагает проверку равномерности распределения нагрузки между всеми сателлитами.

Специальные заглушки со встроенными мощными магнитами предназначены для улавливания мелкой металлической стружки из потока масла. В процессе приработки зубьев и естественного износа подшипников образуется мелкодисперсная стальная пыль, которая действует как агрессивный абразив. Если не удалять эти частицы, они будут циркулировать в смазке и разрушать прецизионные поверхности трения.

Магнитная пробка собирает на себя ферромагнитные загрязнения, предотвращая их попадание в зоны контакта шестерен. Регулярный осмотр ее состояния дает мастеру ценную информацию о процессах внутри редуктора без его полной разборки. Большое количество крупных фрагментов на магните указывает на начало разрушения зубьев или сепараторов.

При каждом плановом обслуживании или замене масла магнитную пробку извлекают и тщательно очищают от накопившегося шлама. Мастер анализирует характер отложений: наличие бронзовой пудры сигнализирует об износе венцов червячных колес, а стальные чешуйки говорят об усталости шестерен. После очистки деталь промывают в растворителе и возвращают на место с заменой уплотнительного кольца.

Внутреннее трение в жидкости и потери в зубчатом зацеплении превращают механическую энергию в тепло, которое отводится через стенки корпуса. Слишком густое масло создает избыточное сопротивление движению шестерен на высоких скоростях, по этой причине температура внутри картера начинает расти.

Перегрев выше +80℃ запускает процессы термической деструкции смазочного материала и снижает прочность масляной пленки. В результате начинается сухое трение металлов, которое ведет к мгновенным задирам и выплавлению баббитовых вкладышей. Использование масла с заниженной вязкостью также опасно, так как оно слишком легко вытекает из зоны контакта под большим давлением.

Мастер подбирает марку масла строго по рекомендациям производителя оборудования с учетом температуры в цеху. В зимний период для холодного запуска применяют менее вязкие составы, чтобы насосы могли обеспечить подачу смазки ко всем узлам. Качественная работа теплообменников и чистота их радиаторов позволяют поддерживать стабильный тепловой баланс редуктора. При ремонте проверяют исправность масляных каналов, так как засор в одной трубке может привести к локальному перегреву отдельного подшипника.

Явление точечного выкрашивания металла возникает из-за циклической контактной усталости поверхностного слоя при высоких удельных нагрузках. На рабочих гранях зубьев появляются микроскопические оспины и раковины, которые постепенно увеличиваются в размерах и нарушают плавность зацепления. Основной причиной дефекта часто становится неправильный выбор масла или нарушение соосности валов, которое вызывает концентрацию давлений.

Когда питтинг поражает более 15% площади поверхности, редуктор начинает издавать сильный гул и вибрации. Ремонт в таких случаях требует полной замены поврежденной шестерни или проведения сложной восстановительной наплавки. Шлифовка зубьев помогает лишь на начальных стадиях, когда глубина повреждений минимальна.

Для предотвращения развития усталостных разрушений поверхности зубьев подвергают азотированию или ионному напылению твердых слоев. Такая обработка создает прочную корку, которая эффективно сопротивляется образованию микротрещин под действием пульсирующего давления. В процессе ремонта мастера проверяют состояние соседних шестерен, так как продукты износа в виде твердых крупиц металла быстро портят всю трансмиссию. Промывка картера и установка новых фильтров обязательны после обнаружения питтинга.

Резинотехнические изделия в процессе работы подвергаются постоянному воздействию высоких температур и агрессивных присадок, входящих в состав масел. Со временем материал уплотнений теряет эластичность, становится хрупким или разбухает, по этой причине герметичность узла нарушается.

Когда редуктор разбирают для диагностики, старые сальники необратимо деформируются при демонтаже, поэтому их повторная установка не обеспечит надежной защиты. Малейшая утечка смазки через вал ведет к снижению уровня масла и риску масляного голодания механизмов. Тщательная замена всех прокладок и колец на новые компоненты из фторкаучука или силикона гарантирует сухость корпуса.

В процессе монтажа новые манжеты смазывают специальными составами для исключения повреждения рабочей кромки о края шпоночных пазов. Важно проверять состояние поверхности вала в зоне контакта с сальником, так как наличие ржавчины или рисок быстро приведет к износу резины. Если на шейке вала обнаружена выработка, ее восстанавливают методом шлифовки или установки ремонтных втулок из нержавеющей стали. Точная герметизация корпуса предотвращает попадание абразивной пыли и влаги внутрь закрытого механизма.

Прецизионные механизмы этого типа работают на принципе контролируемой деформации гибкого зубчатого кольца с помощью генератора волн. Ремонт таких устройств требует исключительной чистоты и использования специализированного инструмента для работы с тонкостенными элементами. Основной неисправностью часто становится усталостное разрушение гибкого колеса, которое имеет очень малую толщину стенки и сложный профиль зубьев.

При замене компонентов важно обеспечить идеальную точность сборки, так как отклонение в 0.01 мм приводит к заклиниванию передачи. Настройка положения эллиптического подшипника гарантирует плавность передачи движения при минимальном люфте.

Волновые редукторы чувствительны к качеству и количеству закладываемой смазки, которая должна обладать высокой адгезией и стабильностью. В процессе ремонта мастера проводят полную промывку узла в ультразвуковых ваннах для удаления мельчайших продуктов износа. Герметизация соединений исключает попадание пыли, которая может мгновенно вывести из строя гибкий элемент. После сборки редуктор проходит обязательное тестирование на точность позиционирования и момент трения холостого хода.

Финальный этап восстановления включает период контролируемой приработки всех новых деталей под нагрузкой и на различных оборотах. В процессе обкатки происходит окончательное формирование пятен контакта в зубчатых парах и сглаживание микроскопических неровностей после шлифовки.

Специалисты фиксируют уровень шума и вибрации с помощью датчиков, чтобы убедиться в отсутствии скрытых дефектов сборки. Мониторинг температуры масла и состояния уплотнений позволяет подтвердить герметичность и надежность системы охлаждения. Процедура гарантирует, что редуктор будет работать стабильно и не потребует повторного вмешательства сразу после запуска оборудования.

Испытания проводят по утвержденной программе, которая включает режимы плавного нарастания мощности до номинальных значений. Информация о поведении агрегата в период обкатки заносится в паспорт изделия и служит официальной гарантией качества выполненных работ. Приработка компонентов значительно снижает риск появления задиров и предотвращает преждевременный износ подшипников. Если в ходе обкатки выявляют посторонние шумы, оборудование останавливают для дополнительной регулировки или доводки узлов.
