Ремонт шкивов и маховиков

Геометрия рабочих канавок определяет ресурс приводного ремня и общую эффективность передачи крутящего момента. Когда профиль желоба меняет первоначальную форму из-за абразивного воздействия пыли, ремень начинает проваливаться глубже расчетного уровня. Этот процесс ведет к изменению передаточного отношения и провоцирует частое проскальзывание под большой нагрузкой.

Глубину выработки контролируют специальными шаблонами-калибрами, которые в точности повторяют профиль нового изделия. Если зазор между металлическим шаблоном и боковой стенкой превышает 0.4 мм, деталь требует немедленного восстановления. Своевременная диагностика предотвращает перегрев резиновых элементов и исключает внезапные остановки оборудования в разгар рабочего цикла.

При ремонте боковые поверхности канавок протачивают на токарном станке для возвращения им правильного угла схождения плоскостей. Полировка стенок после механической обработки существенно снижает коэффициент трения и замедляет износ новых приводных лент. Если толщина обода позволяет, снимают слой металла до полного устранения всех видимых рисок и забоин. Когда износ достигает критических отметок, применяют метод наплавки износостойкими материалами с последующей чистовой калибровкой профиля.

Появление разломов в теле массивного диска считается опасным дефектом, так как под действием центробежных сил деталь может мгновенно разрушиться. Ремонт таких повреждений требует применения технологии холодной сварки с использованием специальных никелевых электродов.

Перед наложением шва концы каждой трещины обязательно засверливают для предотвращения их дальнейшего роста под влиянием термических нагрузок. Саму полость дефекта разделывают шлифовальной машиной на всю глубину для обеспечения качественного доступа расплава к корню соединения. Сварку ведут короткими участками по 20 мм вразброс, потому что чугун крайне чувствителен к местному перегреву и склонен к образованию новых закалочных структур.

После каждого прохода горячий валик металла проковывают легким молотком для снятия внутренних напряжений усадки. Этот прием заменяет растягивающие усилия на сжимающие и исключает риск самопроизвольного растрескивания зоны стыка после остывания. Когда деталь имеет массивные стенки, используют дополнительные стальные стяжки-замки для механического укрепления узла. Проверка шва методом магнитопорошковой дефектоскопии подтверждает отсутствие скрытых пор и раковин внутри монолита.

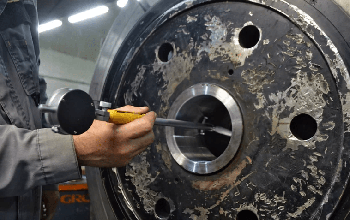

Выработка металла внутри ступицы шкива или маховика приводит к появлению люфта, который разбивает шпоночный паз и вызывает биение детали. Для возвращения работоспособности применяют метод растачивания отверстия на больший диаметр с последующей установкой стальной ремонтной втулки.

Деталь фиксируют на станке и снимают поврежденный слой до устранения следов эллипсности и задиров. Новую гильзу изготавливают с небольшим натягом и монтируют методом тепловой запрессовки для создания жесткого соединения. Внутреннюю поверхность втулки подвергают чистовой обработке в проектный размер с высокой точностью по 6-7 квалитету.

Если износ не превышает 0.2 мм, используют технологию электрохимического натирания или наплавку в среде защитных газов. На поврежденный участок наносят слой меди или никеля, после чего проводят финишную доводку поверхности методом шлифования. Качественное сплавление материалов предотвращает отслоение покрытия при постоянных динамических нагрузках. При ремонте шпоночного паза старое гнездо заваривают, а новое прорезают со смещением на 90-180 градусов. Зачистка мест обработки исключает попадание мелкой стружки в зону контакта вала и ступицы.

Неравномерное распределение веса в массивном диске вызывает появление центробежных сил, которые растут пропорционально квадрату скорости вращения. Даже небольшая разница в массе после наплавки или проточки металла приводит к сильным вибрациям, разрушающим подшипники шпинделя.

Балансировка на специальных стендах позволяет выявить место и величину дисбаланса с точностью до грамма. Мастер проводит корректировку веса путем сверления неглубоких отверстий в нерабочих зонах или установки компенсирующих грузов. Выверка масс обеспечивает тихий ход машины и сохраняет ресурс всех сопряженных узлов механики.

Проверка включает измерение амплитуды колебаний во всех плоскостях при достижении рабочих оборотов агрегата. Информация о результатах теста заносится в электронный паспорт оборудования как подтверждение технической исправности. Если проигнорировать этот этап, в станине станка могут возникнуть усталостные трещины из-за постоянных знакопеременных усилий. Современные лазерные системы анализа фиксируют малейшие отклонения в динамике вращения за доли секунды.

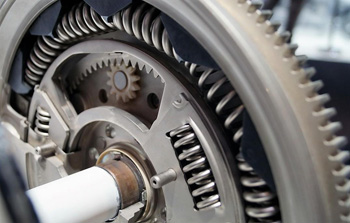

Сложная конструкция с внутренними пружинами и демпферами обеспечивает плавность пуска, но эти элементы часто выходят из строя при перегрузках. Появление характерного металлического стука при запуске или остановке двигателя свидетельствует об ослаблении или поломке демпферных пружин.

Вибрация, которая ощущается на педали сцепления или на всем корпусе оборудования, указывает на критический люфт между двумя частями маховика. Когда внутренняя смазка вытекает через изношенные уплотнения, механизм начинает работать в режиме сухого трения и быстро перегревается. Визуальный осмотр позволяет обнаружить следы посинения металла и утечки технического геля из корпуса.

Ремонт такого узла включает полную разборку и замену пакета пружин на новые детали с аналогичными характеристиками жесткости. Мастера проводят чистку внутренних полостей от продуктов износа и закладывают свежую термостойкую смазку. Важно проверять состояние фрикционных накладок и плоскостность рабочих поверхностей. Сборка требует использования специальных зажимов для сжатия пружин без их перекоса. После восстановления маховик проходит тесты на величину свободного хода и момент сопротивления демпфера.

Трение о фрикционные накладки сцепления приводит к появлению на зеркале диска борозд, раковин и зон локального перегрева. Для возвращения идеальной плоскости деталь подвергают чистовой проточке и последующему шлифованию на специальном оборудовании.

Маховик базируют по центральному отверстию для обеспечения перпендикулярности поверхности к оси вращения. Мастер снимает минимально возможный слой металла до полного удаления всех следов термического воздействия. Последующая доводка зеркала маховика гарантирует плотное прилегание диска и отсутствие рывков при включении передачи.

В процессе шлифовки контролируют общую толщину детали, так как чрезмерное облегчение диска может нарушить его тепловую инерцию. Если после механической обработки высота маховика стала меньше допустимой нормы, применяют дистанционные прокладки под корзину для сохранения геометрии выжима. Для обеспечения плавного скольжения поверхность после финишной операции должна иметь шероховатость не более Ra 0.8 мкм. Очистка вентиляционных каналов внутри диска способствует лучшему отводу тепла в процессе эксплуатации.

Конструкция такого шкива включает резиновую прослойку между ступицей и венцом для гашения высокочастотных колебаний вала. Со временем эластомер теряет упругость, трескается или полностью отслаивается от металлического основания под действием масел и температур. Процесс разрушения резины ведет к смещению наружного кольца, по этой причине ремни начинают работать с перекосом и быстро рвутся.

При ремонте старый слой полимера полностью удаляют механическим или химическим способом до чистого металла. Поверхности ступицы и обода подвергают пескоструйной обработке для создания микрорельефа и улучшения адгезии нового состава.

Восстановление демпфера проводят методом вулканизации специальной резины или заливки полиуретана в прецизионные формы. Мастер должен обеспечить идеальную центровку всех частей шкива до момента застывания связующего слоя. Подбор твердости материала гарантирует сохранение демпфирующих свойств привода в широком диапазоне температур. После полимеризации излишки полимера удаляют, а деталь проходит обязательную балансировку на стенде.

Шкивы с большим количеством канавок требуют строгой идентичности размеров всех желобов для равномерного распределения нагрузки между ремнями. Если один из ручьев будет иметь больший износ, соответствующий ремень начнет проскальзывать или принимать на себя избыточное усилие.

Ремонт таких изделий включает одновременную проточку всех канавок за один установ на токарном станке. Мастер использует специальный фасонный резец или программную коррекцию ЧПУ для формирования абсолютно одинаковых углов и глубин профиля. Выверка шага между ручьями исключает перекос ремней и их быстрое перетирание в процессе эксплуатации.

При восстановлении поверхностей применяют технологию послойной наплавки каждого ребра с последующей механической доводкой. Важно следить за качеством сплавления металлов у основания ручьев, так как там возникают максимальные напряжения при изгибе. Шлифовка боковых граней до зеркального блеска предотвращает налипание частиц резины и перегрев привода. В процессе сборки проверяют параллельность осей всех шкивов в системе с использованием лазерных нивелиров.

Химико-термическая обработка создает на рабочих гранях канавок сверхтвердый слой, который в разы повышает сопротивляемость износу. В процессе азотирования атомы азота проникают в структуру стали на глубину до 0.5 мм, формируя прочные нитриды.

Такая броня защищает металл от абразивного воздействия пыли и предотвращает появление задиров при случайных перегрузках. Ионное напыление твердых сплавов позволяет восстановить геометрию изношенных шкивов и одновременно улучшить их характеристики.

Применение данных технологий оправдано для оборудования, которое работает в условиях сильной запыленности или при высоких скоростях резания. Твердая поверхность шкива лучше сохраняет форму канавок, по этой причине интервалы между заменами ремней увеличиваются вдвое. Качественная обработка металла снижает склонность к коррозии и предотвращает прикипание резиновых элементов после долгого простоя. Мастер выбирает режим упрочнения исходя из марки стали и условий эксплуатации конкретного узла.

Разбитое посадочное место под шпонку вызывает ударные нагрузки при пуске и может привести к полному срезанию фиксатора. Если ширина паза увеличилась незначительно, проводят его калибровку на долбежном станке с использованием шпонки увеличенного размера.

Когда разрушения имеют глубокий характер, старое гнездо полностью заваривают методом наплавки с обязательным предварительным подогревом детали. После остывания поверхность ступицы протачивают, а новый паз прорезают в другом месте, сместив его по окружности для сохранения прочности металла. Выверка углового положения нового гнезда необходима для сохранения меток синхронизации зажигания или фаз.

Важно обеспечить строгую параллельность боковых стенок паза оси вращения для исключения перекосов шпонки при монтаже. Качественная зачистка углов от заусенцев предотвращает концентрацию напряжений и появление трещин в ступице. При сборке узла используют специальные фиксирующие пасты, которые заполняют микроскопические пустоты и предотвращают вибрации. Если маховик изготовлен из хрупкого чугуна, для сохранения вязкости металла при сварке паза используют никелевые присадки.

Посторонние звуки часто возникают из-за нарушения соосности валов или несовпадения плоскостей вращения ведущего и ведомого элементов. Когда шкивы установлены со смещением, ремень заходит в канавку под углом и начинает интенсивно тереться о боковые грани. Трение вызывает характерный свист или скрип, а на кромках ремня быстро появляется характерная ворсистость.

Для устранения проблемы мастера используют лазерные центровщики, которые позволяют выставить детали в одной плоскости с точностью до 0.5 мм. Тщательная юстировка положения опор двигателя и ведомого вала полностью снимает осевые нагрузки на подшипники.

Другим источником шума может стать слишком грубая поверхность канавок после некачественной проточки на станке. Если шероховатость стенок превышает Ra 1.6 мкм, резина начинает вибрировать в микронеровностях металла. Полировка ручьев алмазными пастами обеспечивает мягкое вступление ремня в контакт и тихую работу привода. Также стоит проверить правильность натяжения лент, так как перетянутый ремень гудит и перегревает опоры.

Массивный диск служит аккумулятором энергии и стабилизатором скорости вращения шпинделя при переменных нагрузках. Если маховик имеет дефекты балансировки или отклонения формы, то возникающие вибрации передаются непосредственно на режущий инструмент. Этот дефект проявляется в виде дроби и микронеровностей на поверхности обрабатываемой детали, что делает невозможным достижение высокого класса точности.

В ходе ремонта контролируют не только вес, но и радиальное биение обода, которое не должно превышать сотых долей миллиметра. Калибровка динамических параметров маховика гарантирует плавность движений и отсутствие рывков при врезании инструмента в металл.

Износ посадочных поверхностей и крепежных отверстий также ведет к потере жесткости системы и появлению паразитных люфтов. Мастер проверяет плотность посадки всех штифтов и болтов, которые удерживают маховик на валу двигателя или редуктора. Качественная фиксация массивного тела исключает его осевое смещение, которое может привести к касанию защитных кожухов. Аудит кинематической цепи с участием маховика позволяет выявить причины снижения кпд оборудования.
