Ремонт шнеков

Величину зазора между гребнем винта и внутренней стенкой рабочего цилиндра определяют при помощи набора плоских щупов или прецизионных нутромеров. Эти работы выполняют в нескольких сечениях по всей длине вала, так как выработка металла часто имеет неравномерный характер и концентрируется в зонах максимального давления.

Увеличение радиального зазора выше 0.3 или 0.5 мм ведет к резкому снижению КПД оборудования и к нарушению стабильности подачи материала. Когда расстояние между деталями становится избыточным, часть сырья начинает перетекать обратно через вершины витков под действием противодавления. Такой эффект вызывает локальный перегрев массы и может привести к термической деструкции полимеров или к заклиниванию стружки.

Диагностика также включает проверку прямолинейности вала на специальных призмах с использованием индикаторов часового типа. Если прибор фиксирует биение более 0.1 мм на метр длины, шнек требует обязательной правки перед началом восстановительных работ. Специалисты фиксируют результаты всех замеров в дефектной ведомости для точного расчета объема наплавки металла. Малое значение технологического зазора обеспечивает идеальные условия для транспортировки вязких сред и исключает образование мертвых зон в каналах.

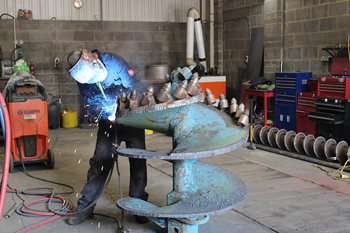

Для защиты рабочих кромок от абразивного и коррозионного воздействия применяют специализированные сплавы на основе кобальта, никеля или карбида вольфрама. Эти материалы обладают исключительной твердостью в диапазоне от 55 до 62 HRC и сохраняют свойства при нагреве до +600℃.

Выбор конкретной присадки зависит от химической активности перерабатываемой среды и от наличия в ней твердых включений, таких как стекловолокно или минеральные добавки. Процесс наплавки создает прочную металлическую связь с основным телом вала, что исключает риск отслоения защитного слоя под нагрузкой. Подбор состава позволяет значительно улучшить характеристики шнека по сравнению с его первоначальным заводским состоянием.

Технология нанесения включает предварительный подогрев заготовки для предотвращения появления трещин в зоне сплавления разнородных металлов. После завершения сварки шнек проходит процедуру термического отдыха в печи для стабилизации микроструктуры и снятия внутренних напряжений. Наплавленный металл должен иметь минимальную пористость, по этой причине во время работы используют защитные газовые среды или флюсы. Финальную обработку гребней проводят алмазными шлифовальными кругами для получения зеркального блеска и точного диаметра.

Метод плазменно-порошковой наплавки обеспечивает высокую концентрацию тепловой энергии и позволяет наносить тонкие слои сверхтвердых материалов с минимальным перемешиванием с основным металлом. Сжатая плазменная дуга расплавляет порошковую присадку и лишь тончайший слой поверхности вала, что гарантирует сохранение исходных свойств стали внутри детали.

Технология позволяет получать наплавки с высоким содержанием твердых частиц, которые практически невозможно нанести при помощи обычной дуговой сварки. Узкая зона термического влияния минимизирует риск деформации длинных и тонких валов, по этой причине шнек сохраняет свою прямолинейность после обработки. Процесс полностью автоматизируют на станках с ЧПУ для достижения идеальной повторяемости геометрии каждого витка.

Равномерное распределение порошка в плазменном потоке обеспечивает гладкую поверхность валика, что существенно сокращает время на последующую механическую шлифовку. Настройка параметров плазмотрона позволяет точно дозировать толщину слоя в пределах от 1.0 до 3.0 мм за один проход. Использование этого метода исключает появление цветов побежалости и сохраняет высокую коррозионную стойкость легированных сталей.

Шнековая пара - единый функциональный узел, где износ одной детали неизбежно сопровождается повреждением сопряженной поверхности. Внутреннее зеркало цилиндра (гильзы) страдает от абразивного истирания и появления продольных задиров, которые нарушают герметичность рабочих камер. Если установить восстановленный шнек в старую изношенную гильзу, расчетный зазор не будет соблюден и производительность оборудования останется низкой.

Ремонт включает расточку цилиндра под увеличенный диаметр или установку новой биметаллической втулки. Подгонка размеров в паре «шнек-цилиндр» обеспечивает оптимальное распределение давления и качественное перемешивание материала.

В процессе восстановления гильзы используют методы хонингования для достижения шероховатости Ra 0.4 мкм и исправления овальности канала. Мастер выверяет соосность всех секций цилиндра, так как малейший перекос вызовет интенсивное трение и быстрый выход из строя новых кромок шнека. Аудит системы нагрева и охлаждения цилиндра также важна для сохранения стабильности технологических процессов.

Деформация центральной оси вала часто возникает при попадании в рабочую зону крупных металлических предметов или из-за заклинивания привода. Для восстановления прямолинейности применяют метод статической или импульсной правки на мощных гидравлических прессах.

Шнек устанавливают в центрах и находят точку максимального биения с помощью индикатора, отмечая зону изгиба мелом. К дефектному участку прикладывают расчетное давление в направлении, которое противоположно кривизне, с учетом упругой отдачи металла. Процесс требует высокой чувствительности оборудования, так как необходимо немного «перегнуть» деталь для ее окончательного выравнивания.

Если вал имеет большую толщину и изготовлен из хрупких сталей, используют локальный индукционный нагрев зоны деформации до температуры +400℃. Нагрев делает материал более пластичным и снижает риск появления трещин при силовом воздействии. После завершения механической коррекции деталь проходит процедуру стабилизации в печи для предотвращения самопроизвольного возврата к кривой форме. Проверка биения после остывания должна подтвердить отклонение не более 0.05 мм на всю длину изделия.

Многие шнеки проходят процедуру азотирования для создания сверхтвердой защитной корки толщиной до 0.5 мм. В процессе эксплуатации этот слой может выкрашиваться или истончаться, отчего сталь теряет износостойкость и начинает быстро стираться.

Ремонт таких деталей осложняется необходимостью полного удаления остатков старого азотированного слоя перед проведением наплавки. Если нанести новый металл поверх азотированной поверхности, в зоне стыка возникнет хрупкая прослойка и шов отслоится при первой же нагрузке. Мастер проводит глубокое шлифование дефектных участков до достижения «сырого» металла основы.

После механического восстановления формы витков шнек подвергают повторному циклу ионного или газового азотирования в специальных камерах. Деталь выдерживают в атмосфере аммиака при температуре около +500℃ в течение нескольких десятков часов для насыщения поверхности азотом. Контроль глубины диффузионного слоя гарантирует сохранение высокой твердости при сохранении вязкости сердцевины вала.

Первые витки шнека отвечают за захват гранул и их первичное сжатие, поэтому они подвергаются интенсивному абразивному износу. Глубокая выработка в этой области ведет к пропускам в подаче сырья и возникновению пульсаций давления на выходе из экструдера.

Ремонт загрузочной части включает восстановление профиля витков и наращивание толщины их боковых стенок методом наплавки. Специалисты используют материалы с высокой ударной вязкостью, которые способны выдерживать постоянные столкновения с твердыми частицами холодного материала. Подгонка шага винта обеспечивает равномерный захват порций материала и исключает застойные явления в воронке.

Поверхность вала в зоне загрузки часто подвергают полировке до 10-го класса чистоты для снижения сопротивления перемещению массы. Любая шероховатость в этой точке провоцирует преждевременное налипание и подгорание материала, что ведет к браку готовой продукции. В процессе ремонта мастера также проверяют состояние шлицевого или шпоночного хвостовика, через который передается крутящий момент.

Шлицы передают колоссальные крутящие моменты, по этой причине их износ приводит к появлению люфтов и ударных нагрузок при запуске привода. Ремонт шлицевой части шнека проводят методом послойной наплавки каждой грани с использованием электродов высокой прочности.

Сначала удаляют следы деформации и наклепа, чтобы обеспечить надежное сплавление присадки с телом вала. Сварку ведут короткими участками с постоянным охлаждением, так как перегрев хвостовика может вызвать его изгиб или потерю закалки. После наращивания избыточного объема металла деталь устанавливают на фрезерный или долбежный станок для нарезки точного профиля.

Ширину и глубину пазов контролируют по ответной муфте редуктора или специальным калибрам для обеспечения плотной посадки без зазоров. Финишную доводку шлицев выполняют методом шлифования, который гарантирует высокую точность расположения всех зубьев относительно оси вращения. После восстановления геометрии шлицы часто подвергают локальной закалке токами высокой частоты для повышения износостойкости.

Степень гладкости металла напрямую определяет интенсивность налипания перерабатываемого материала на витки и стенки вала. Когда поверхность имеет зеркальный блеск, силы трения минимальны и материал свободно скользит по каналам без перегрева. Любые микроскопические царапины и риски становятся центрами накопления нагара, который постепенно превращается в твердые черные вкрапления в продукции.

В процессе ремонта все восстановленные участки подвергают многоэтапной полировке с использованием паст различной зернистости. Отделка поверхности до достижения заданных параметров Ra обеспечивает легкий выход расплава и повышает качество финишных изделий.

Гладкая поверхность также способствует более эффективному самоочищению шнека при смене цвета или типа сырья. Качественная полировка снижает тепловую нагрузку на материал, потому что механическая энергия вращения меньше переходит в тепло трения. Мастера используют войлочные круги и гибкие валы для обработки труднодоступных зон между витками и у основания вала. Контроль чистоты поверхности проводят с помощью оптических приборов или профилометров для исключения субъективности оценки.

Инструменты, которые контактируют с расплавами при температурах свыше +400℃, изготавливают из специальных жаропрочных сталей с высоким содержанием никеля и молибдена. Ремонт таких шнеков требует использования присадочных материалов, которые сохраняют свою твердость и прочность в условиях экстремального нагрева. Обычные углеродистые наплавки в таких режимах быстро размягчаются и теряют свою геометрию в течение нескольких часов работы.

Для выбора оптимальной технологии сварки и режимов последующей закалки специалисты проводят предварительный термический анализ детали. При восстановлении жаропрочных шнеков особое внимание уделяют качеству сплавления слоев для исключения термической усталости.

Постоянные циклы нагрева и охлаждения вызывают значительные напряжения в месте стыка разных материалов, по этой причине риск появления трещин возрастает. Для выравнивания внутренних сил мастера применяют метод многослойной наплавки с промежуточным отпуском каждого валика. Качественная герметизация всех швов предотвращает проникновение расплава внутрь структуры металла и развитие межкристаллитной коррозии.

Этот метод позволяет наращивать утраченный слой металла без нагрева основной детали свыше +150℃ за счет кинетической энергии частиц. Мелкодисперсный порошок разгоняется в сверхзвуковом потоке газа и при ударе о поверхность шнека буквально впрессовывается в кристаллическую решетку основы.

Технология исключает появление термических деформаций и сохраняет исходную структуру закаленного металла вала в первозданном виде. Напыление идеально подходит для восстановления посадочных мест под подшипники и устранения мелких дефектов на поверхности витков. Плотность полученного покрытия достигает 99%, что обеспечивает высокую механическую прочность и герметичность слоя.

Метод напыления позволяет наносить медь, алюминий или стальные сплавы на любые металлические основания без риска их окисления. После обработки деталь имеет минимальный припуск, что значительно упрощает последующую механическую шлифовку в размер. Подготовка поверхности пескоструйным аппаратом создает необходимый микрорельеф для надежной адгезии частиц порошка. Напыление эффективно защищает металл от коррозии и восстанавливает изношенные геометрические параметры шнека.

Для проверки соответствия параметров шнека проектным данным используют специальные шаблоны, профилометры и координатно-измерительные машины. Мастер проверяет шаг винтовой линии в каждой точке, так как отклонение в 0.1 мм нарушает равномерность перемещения материала.

Ширина канала между витками должна быть строго одинаковой для обеспечения постоянного давления и скорости сдвига расплава. Замер глубины нарезки в разных зонах шнека (загрузки, сжатия, дозирования) подтверждает правильность восстановления профиля после наплавки. Каждое измерение фиксируют в акте контроля качества для подтверждения точности выполненных работ.

Применение лазерных сканеров позволяет построить полную трехмерную модель восстановленного шнека и сравнить ее с оригинальным чертежом. Этот метод выявляет малейшие искажения формы витков и погрешности центровки вала, которые невозможно заметить обычным инструментом. Проверка прямолинейности оси исключает риск затирания шнека о стенки цилиндра при тепловом расширении, а контроль шероховатости внутри канала гарантирует отсутствие зон застоя и легкий сход материала.
