Ремонт шпинделей

Отклонение фактической оси вращения вала от теоретического центра приводит к неравномерному распределению нагрузки на режущие кромки фрезы или сверла. Когда шпиндель имеет биение более 0.005 мм, инструмент начинает совершать микроудары по поверхности заготовки в процессе каждого оборота. Этот процесс вызывает появление волнообразной ряби и дробления на металле, что делает невозможным достижение высокого класса точности.

Режущий инструмент под воздействием таких вибраций тупится и выкрашивается в несколько раз быстрее, по этой причине затраты предприятия на закупку оснастки резко возрастают. Качество шпиндельного узла определяет не только эстетику детали, но и возможность соблюдения допусков в пределах микронного диапазона.

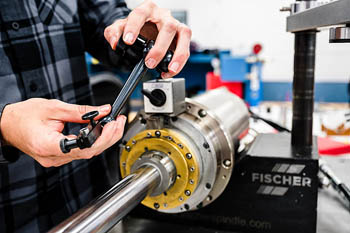

В процессе ремонта мастера проводят замеры биения на контрольном тест-вале в нескольких точках по длине вылета. Если показания индикатора превышают норму, узел требует полной переборки и дефектовки посадочных мест под подшипники. Износ шеек вала или деформация корпуса шпинделя часто становятся первопричиной нарушения соосности системы. Проблема также может скрываться в загрязнении внутреннего конуса или в неисправности зажимного механизма оправки. Исправный шпиндель работает бесшумно и обеспечивает зеркальную поверхность среза без дополнительных слесарных операций.

Внутренняя коническая поверхность вала обеспечивает передачу крутящего момента и точное центрирование инструментальной оправки. В процессе интенсивной эксплуатации на зеркале конуса появляются забоины, раковины и следы коррозии от попадания мелкой стружки. Когда контакт оправки с валом становится неплотным, жесткость системы падает, и возникают вибрации при тяжелых режимах резания.

Перешлифовка конуса позволяет восстановить идеальное прилегание поверхностей и исключить осевое биение инструмента. Эту операцию выполняют на прецизионных станках с использованием алмазных кругов для достижения шероховатости Ra 0.2 мкм или ниже. Контроль угла конуса проводят по эталонным калибрам методом проверки иа краску, который показывает площадь пятна контакта в процентах.

При глубоких повреждениях металла применяют технологию лазерной наплавки или электрохимического наращивания слоя с последующей чистовой обработкой. Важно сохранять проектное положение торца вала, так как чрезмерное углубление конуса нарушит работу автоматического сменщика инструмента. Качественно восстановленный конус гарантирует стабильность размеров деталей даже при высоких скоростях вращения шпинделя. Восстановление конуса обходится значительно дешевле замены всего вала шпинделя.

Создание расчетного внутреннего напряжения в опорах качения необходимо для устранения люфтов и обеспечения стабильности вала под нагрузкой. Величина предварительного натяга определяет способность шпинделя противостоять отжимающим силам, которые возникают в процессе врезания инструмента в металл.

Если натяг будет недостаточным, то под действием сил резания вал начнет смещаться, что приведет к вибрациям и потере точности размеров. Чрезмерно высокий прижим вызывает интенсивное тепловыделение внутри подшипника, по этой причине происходит расширение тел качения и заклинивание узла. Для достижения оптимального баланса между жесткостью и рабочей температурой шпинделя мастер подбирает толщину дистанционных колец с точностью до 1 мкм .

В высокоскоростных узлах часто используют подшипники с легким натягом, чтобы минимизировать трение и предотвратить перегрев на оборотах свыше 10000 в минуту. Тяжелые токарные станки требуют жесткого натяга для обработки массивных поковок с большими припусками на диаметр. В процессе ремонта контролируют момент страгивания вала, который служит индикатором правильности настройки усилий в опорах. Выверка параметров натяга обеспечивает равномерный износ беговых дорожек и продлевает ресурс узла в два раза.

Гибридные опоры с шариками из нитрида кремния обладают уникальными физическими свойствами, которые делают их незаменимыми для высокооборотных систем. Плотность керамики на 40% ниже, чем у стали, по этой причине центробежные силы при вращении значительно уменьшаются. Это обстоятельство снижает нагрузку на наружную обойму и позволяет шпинделю развивать скорости до 40000 или 60000 об/мин без риска разрушения.

Керамические элементы имеют очень малый коэффициент теплового расширения, поэтому зазоры в подшипнике остаются стабильными при сильном нагреве. Подбор таких компонентов при ремонте позволяет модернизировать старое оборудование и повысить его производительность в несколько раз.

Высокая твердость нитрида кремния исключает риск появления задиров и микросварки между телами качения и стальными беговыми дорожками. Керамика не проводит электрический ток, что защищает поверхности от эрозии при возникновении блуждающих токов в мотор-шпинделях. Срок службы гибридных подшипников в несколько раз превышает ресурс стандартных стальных аналогов при работе в условиях масляного тумана.

В процессе восстановления узла мастера проверяют целостность керамических шариков под микроскопом, так как они чувствительны к ударным нагрузкам при авариях. Смазка для таких опор должна иметь специальный состав для работы на сверхвысоких скоростях.

Надежная фиксация оправки в конусе вала обеспечивается пакетом тарельчатых пружин, которые создают тянущее усилие на зажимной цанге. Если сила удержания падает ниже паспортных значений, оправка начинает вибрировать или проскальзывать внутри шпинделя под действием крутящего момента. Этот дефект ведет к быстрому износу зеркала конуса и может стать причиной вылета инструмента из патрона на высоких оборотах.

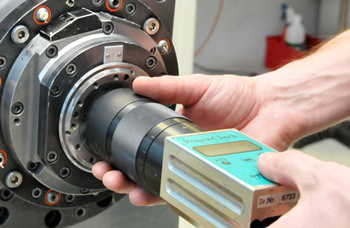

Проверку усилия проводят с помощью специальных динамометрических устройств, которые имитируют установку оправки. Контроль этого параметра позволяет вовремя заметить усталость металла или поломку отдельных пружин внутри вала без полной разборки узла.

В процессе ремонта изношенный пакет пружин заменяют полностью, так как частичное обновление не гарантирует стабильности характеристик во времени. Мастер смазывает внутренние механизмы зажима специальными пастами для предотвращения коррозии и снижения трения. Настройка хода тяги обеспечивает четкое срабатывание автоматического сменщика и исключает удары по торцу шпинделя. Если усилие зажима превышает норму, возрастает риск деформации зажимных лепестков и поломки хвостовика оправки.

Технология смазки «воздух-масло» обеспечивает подачу минимального количества смазочного материала непосредственно в зону трения подшипников. Сжатый воздух под давлением транспортирует мельчайшие капли масла по тонким трубкам, создавая избыточное давление внутри корпуса шпинделя. Это эффективно охлаждает опоры и предотвращает попадание пыли, СОЖ и паров влаги внутрь узла через лабиринтные уплотнения.

В отличие от консистентной смазки масляный туман не вызывает перегрева от внутреннего трения жидкости при скоростях выше 20000 об/мин. Настройка дозировки масла исключает риск масляного голодания и гарантирует стабильную работу шпинделя в течение всей смены.

При ремонте систем смазки мастера проверяют герметичность всех соединений и чистоту фильтрующих элементов в блоке подготовки. Засорение жиклеров ведет к мгновенному росту температуры подшипников и их выходу из строя в течение нескольких минут. Для визуального контроля за движением капель масла в потоке воздуха специалисты используют прозрачные шланги. Мониторинг параметров подачи смазки осуществляется датчиками давления и потока, которые связаны с системой ЧПУ станка.

Конструкция, в которой электродвигатель расположен непосредственно на валу внутри корпуса, требует интеграции механических и электрических систем в ограниченном объеме. Ремонт таких устройств осложняется необходимостью работы с обмотками статора, которые часто имеют жидкостное охлаждение для отвода тепла. Малейшая утечка антифриза внутри корпуса ведет к пробою изоляции и полному выгоранию дорогостоящего модуля.

При разборке специалисты проверяют состояние встроенных датчиков температуры и энкодеров, которые отвечают за точность позиционирования вала. Герметизация всех электрических вводов и каналов охлаждения предотвращает возникновение коротких замыканий в процессе эксплуатации.

Процесс юстировки энкодера после сборки требует программной синхронизации сигналов датчика с магнитными полюсами ротора. Ошибка в угле коммутации даже на несколько градусов приводит к падению крутящего момента и перегреву обмоток. Специалисты проводят диагностику состояния ротора на наличие микротрещин в постоянных магнитах, которые могут отслоиться от центробежных сил. Восстановление мотор-шпинделя включает также проверку диэлектрической прочности изоляции под высоким напряжением.

Длительная работа под нагрузкой вызывает нагрев шпиндельного узла, что приводит к линейному расширению металла вала и смещению кончика инструмента вдоль оси Z. Это тепловое расширение может достигать 0.05 мм или более, по этой причине размеры деталей в начале и в конце смены будут отличаться.

Для борьбы с таким явлением применяют системы активной термостабилизации, которые прокачивают масло с постоянной температурой через корпус шпинделя. Ремонт таких контуров включает очистку теплообменников от накипи и проверку исправности циркуляционных насосов. Контроль температуры хладагента обеспечивает неизменность геометрии узла независимо от интенсивности резания.

В современных станках с ЧПУ используют программные методы компенсации дрейфа на основе показаний нескольких датчиков температуры. Контроллер автоматически вносит поправки в координаты осей, учитывая текущую степень нагрева бабки и станины. В процессе ремонта мастера проверяют точность работы этих сенсоров и калибруют алгоритмы компенсации в памяти системы. Настройка термических параметров позволяет выдерживать жесткие допуски.

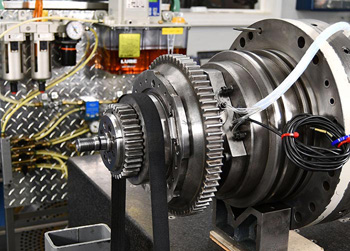

Финальный этап восстановления шпинделя включает период контролируемой приработки всех новых поверхностей трения для формирования стабильного пятна контакта. В процессе обкатки происходит распределение смазки по беговым дорожкам и сглаживание микроскопических неровностей металла.

Процедуру начинают с минимальных оборотов (около 10% от максимума) и постепенно увеличивают скорость в течение нескольких часов. Мониторинг температуры опор на каждом этапе позволяет выявить мелкие погрешности сборки или настройки натяга до возникновения аварийной ситуации. Если температура корпуса резко поднимается выше +50℃, процесс останавливают для выяснения причин перегрева.

Обкатка также способствует стабилизации внутренних напряжений в материалах после термического монтажа деталей. Мастера фиксируют уровень вибрации на различных частотах, чтобы убедиться в отсутствии резонансов в рабочей зоне. Приработка компонентов значительно снижает риск появления задиров и предотвращает преждевременный износ прецизионных пар. Информация о поведении шпинделя в период обкатки заносится в диагностический протокол как подтверждение его готовности к эксплуатации. Контроль за чистотой выходящего воздуха в системах «воздух-масло» помогает обнаружить остатки абразива после шлифовки.

Столкновение инструмента с деталью или элементами зажима на большой подаче вызывает колоссальные динамические нагрузки, способные искривить стальной стержень. Для поиска невидимых глазу повреждений используют методы неразрушающего контроля, такие как ультразвуковая и магнитная дефектоскопия.

Ультразвуковой сигнал отражается от внутренних микротрещин, что позволяет точно определить глубину и размер дефекта в критических сечениях вала. Проверка зон галтелей и переходов диаметров обязательна, так как именно там чаще всего зарождаются усталостные разломы. Своевременное выявление трещины предотвращает внезапное разрушение шпинделя, которое может привести к травмам персонала и поломке станины.

Применение капиллярного метода помогает найти мельчайшие трещины на поверхности посадочных конусов и шеек под подшипники. На очищенный металл наносят проникающий краситель, который проявляет контуры повреждений после удаления излишков состава. Если проверка подтверждает наличие дефектов, деталь подлежит замене или сложному восстановлению методами наплавки с последующим отжигом.

Появление мелких раковин и потемнений на беговых дорожках часто связано с протеканием электрических токов через тела качения. В мотор-шпинделях возникают паразитные емкостные напряжения, которые стремятся уйти в землю через масляную пленку в опорах.

Когда напряжение достигает порога пробоя, возникает микродуговой разряд, который буквально испаряет частицы металла с поверхности. Данный процесс ведет к быстрому росту шума, вибрации и мгновенному разрушению прецизионной полировки деталей. Проверка исправности систем заземления станка и установка специальных токосъемных щеток на вал позволяют устранить причину электроэрозионного износа.

Использование подшипников с изоляционным керамическим покрытием наружного кольца также эффективно блокирует путь для прохождения токов. Мастера при ремонте обращают внимание на состояние изолирующих проставок и чистоту контактов в цепях защиты. Качественная фильтрация напряжения питания частотных приводов снижает уровень высокочастотных помех, провоцирующих наводки на вал. В процессе обслуживания контролируют отсутствие нагара в смазке, который свидетельствует о постоянном искрении внутри узла.

Использование лазерных систем измерения позволяет оценить точность перемещений и вращения узла в трехмерном пространстве с погрешностью до 0.1 мкм. Прибор фиксирует отклонения траектории инструмента, которые возникают из-за износа направляющих или деформаций корпуса шпиндельной бабки. Этот метод также выявляет ошибки в перпендикулярности оси вращения относительно плоскости стола, что критично для чистового фрезерования плоскостей.

В процессе калибровки лазерный луч отслеживает динамические изменения позиции при различных скоростях подачи и оборотах шпинделя. Это позволяет обнаружить вибрации, вызванные дисбалансом или дефектами подшипников, которые не фиксируются обычными методами. Мастер использует полученные данные для точного выравнивания станка на фундаменте и регулировки опорных винтов.

Лазерная диагностика становится финальным этапом капитального ремонта, подтверждающим восстановление паспортных характеристик точности.
