Ремонт валов-шестерен

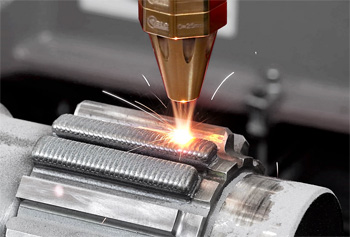

Износ рабочих граней меняет форму кривой, которая обеспечивает плавный перекат зубьев при зацеплении. Процесс реставрации начинают с удаления поврежденного слоя металла механическим способом, чтобы подготовить чистую базу под наплавку. Затем на поверхность наносят износостойкий сплав, который по своей твердости соответствует характеристикам исходного материала заготовки.

Когда деталь остывает, ее устанавливают на зубофрезерный станок для формирования точного контура. Контроль геометрии проводят с помощью специальных шаблонов или координатно-измерительных машин, которые фиксируют отклонения в микронах. Шлифовка боковых поверхностей зубьев завершает цикл работ и обеспечивает нужный класс шероховатости.

Качество обработки определяет площадь пятна контакта, потому что именно она влияет на распределение давления в узле. Если форма зуба имеет искажения, то нагрузка концентрируется на кромках и вызывает их быстрое выкрашивание. После механической доводки вал часто подвергают химико-термической обработке для повышения поверхностной прочности: это помогает вернуть детали первоначальный ресурс и защищает металл от задиров при пусковых режимах.

Локальный нагрев при восстановлении поверхностей создает мощные внутренние напряжения из-за резкой разницы температур. Когда расплавленный металл остывает и кристаллизуется, он стремится сжаться, а холодная сердцевина препятствует процессу.

Без проведения термического отпуска в структуре сплава могут возникнуть микроскопические трещины, которые приведут к излому вала под рабочей нагрузкой. Деталь помещают в печь и нагревают до определенных значений, которые позволяют атомам занять стабильные положения в кристаллической решетке. Тщательный контроль температурного графика обеспечивает снятие пиковых усилий и предотвращает деформацию геометрии изделия.

Процесс остывания должен протекать максимально медленно вместе с печью или под слоем теплоизоляционного материала. Процедура также выравнивает твердость наплавленного слоя и основного металла, что облегчает последующую механическую обработку.

Если проигнорировать этот этап, в зоне термического влияния могут образоваться хрупкие закалочные структуры. В результате зубья станут склонны к внезапному сколу при попадании твердых частиц в масло. После термической стабилизации вал-шестерня приобретает вязкость и пластичность, которые необходимы для несения вибрационных нагрузок.

Искривление центральной оси узла часто возникает из-за перегрузок или заклинивания механизмов, что делает дальнейшую работу невозможной. Для восстановления прямолинейности используют метод статической или импульсной правки на специальных прессах.

Сначала вал устанавливают в центрах и находят точку максимального биения при помощи индикатора. Затем к дефектному участку прикладывают расчетное давление в направлении, которое противоположно прогибу. В процессе работы контролируют величину деформации в реальном времени, потому что металл должен немного перешагнуть через нулевую отметку для компенсации упругой отдачи.

Если вал имеет значительную толщину, то применяют локальный подогрев вогнутой стороны для облегчения процесса выравнивания. Термическое воздействие снижает сопротивление материала и позволяет устранить биение с высокой точностью. После завершения механической коррекции деталь проходит процедуру стабилизации напряжений для предотвращения самопроизвольного возврата к кривизне. Точность центровки после правки должна составлять не более 0.02-0.05 мм в зависимости от рабочих оборотов узла.

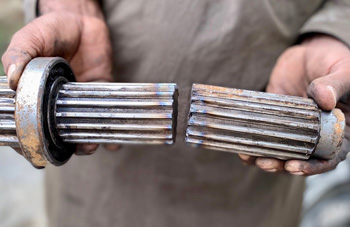

Шлицевые соединения передают крутящий момент, поэтому их износ ведет к появлению люфтов и ударных нагрузок в трансмиссии. Для ремонта используют технологию послойной наплавки каждой грани шлица с использованием материалов высокой твердости.

Изношенные выступы зачищают до чистого металла, чтобы обеспечить надежную адгезию нового слоя. Сварку ведут в шахматном порядке для равномерного распределения тепла и исключения искривления вала. После наращивания избыточного объема металла деталь устанавливают на фрезерный или долбежный станок для нарезки точного профиля шлицев.

Ширину и глубину впадин контролируют по ответной детали или прецизионным калибрам, которые гарантируют плотную посадку. Финишную обработку проводят методом шлифования для достижения нужного класса чистоты боковых поверхностей. Когда форма восстановлена, шлицы часто подвергают закалке токами высокой частоты для повышения сопротивляемости износу. Правильный подбор присадочного материала обеспечивает прочность соединения на уровне 45 или 55 HRC.

Автоматизированный процесс наплавки под флюсом обеспечивает высокую производительность при восстановлении массивных деталей диаметром более 100 мм. Гранулированный порошок создает надежную защиту сварочной ванны от атмосферного воздуха и способствует медленному остыванию металла. Энергия дуги концентрируется под слоем флюса, по этой причине расплав получается очень чистым и однородным.

Этот метод позволяет наносить слои большой толщины за один проход, что сокращает время ремонта в несколько раз. В ходе настройки задают скорость вращения вала и подачу проволоки для формирования ровного и плотного валика без пор.

Шлаковая корка после остывания легко удаляется, обнажая поверхность с мелкозернистой структурой. Флюс также может содержать легирующие элементы, которые дополнительно упрочняют наплавленный металл прямо в процессе работы. При восстановлении длинных валов автоматика поддерживает стабильность параметров тока, что исключает появление локальных дефектов. Использование технологии минимизирует разбрызгивание металла и защищает окружающую среду в цеху от дыма.

Для контроля надежности соединения металлов используют методы ультразвуковой дефектоскопии и цветной дефектоскопии. Ультразвуковой датчик сканирует границу раздела сред и фиксирует отражение сигналов от любых несплавлений или внутренних пустот. Если контакт между присадкой и валом имеет нарушения, прибор покажет наличие дефекта на экране монитора. Такая проверка обязательна для деталей, которые работают при высоких нагрузках на кручение и изгиб.

Капиллярный метод помогает обнаружить мельчайшие трещины, которые выходят на поверхность после шлифовки. На деталь наносят проникающую жидкость ярко-красного цвета, а затем покрывают ее белым проявителем. Дефекты проявляются в виде четких линий, что позволяет точно локализовать зону для повторной переварки. Также проводят замеры твердости в разных точках вала для подтверждения однородности структуры. Результаты всех испытаний фиксируют в протоколе, который гарантирует безопасность дальнейшей эксплуатации узла.

Косозубые передачи требуют особой точности при нарезании профиля, так как зубья располагаются под углом к оси вращения. Процесс восстановления включает наплавку металла по всей длине винтовой линии каждого изношенного сегмента.

Для механической обработки используют зубофрезерные станки с функцией синхронизации вращения заготовки и продольного перемещения суппорта. Программа должна строго выдерживать заданный угол наклона, иначе зацепление станет шумным и быстро выйдет из строя. В ходе шлифовки учитывают правильный подбор шага и профиля зуба согласно проектным данным.

При финишной отделке таких деталей принимают во внимание осевые силы, которые возникают в процессе резания и стремятся отжать инструмент. Вал фиксируют в жесткой оснастке для исключения любых вибраций, которые портят чистоту поверхности. Косой зуб обеспечивает большую площадь контакта, поэтому малейшая шероховатость в этой зоне ведет к перегреву масла в редукторе. После заточки проверяют пятно контакта методом окрашивания рабочих поверхностей при имитации зацепления.

Технология холодного напыления позволяет наращивать металл на изношенные участки без нагрева основной детали выше +150℃. Мелкие частицы порошка разгоняются до сверхзвуковых скоростей и при ударе о поверхность буквально внедряются в кристаллическую решетку основы. Этот метод исключает появление термических деформаций и сохраняет все исходные свойства закаленного металла вала.

Напыление идеально подходит для устранения точечных дефектов, раковин и мелких сколов на поверхности зубьев. Слой покрытия получается очень плотным и обладает высокой адгезией, что позволяет ему выдерживать давление в зоне контакта.

Толщина наносимого слоя обычно составляет от 0.5-1.5 мм, чего достаточно для компенсации естественной выработки. Метод позволяет наносить медь, алюминий или стальные сплавы на любые металлические основания без риска их окисления. После напыления требуется минимальная механическая обработка для придания зубу окончательной формы. Подготовка поверхности пескоструйным аппаратом обеспечивает максимальную прочность сцепления материалов.

Центровые гнезда на торцах детали служат основной базой для установки вала во время всех токарных и шлифовальных операций. Если эти отверстия имеют забоины, коррозию или износ, обеспечить соосность восстанавливаемых поверхностей будет невозможно. Любой перекос при установке в центрах станка приведет к радиальному биению, которое исказит геометрию зубьев и посадочных шеек.

Перед началом основных работ центровые отверстия обязательно калибруют или протачивают заново для восстановления их идеальной формы. Это гарантирует идентичность осей вращения на всех этапах технологического цикла.

Чистота поверхности внутри конусного гнезда напрямую влияет на стабильность положения заготовки под давлением задней бабки. В ходе обработки используют специальные конусные зенковки для удаления наклепа и исправления овальности отверстий. Когда база подготовлена правильно, вал-шестерня вращается без биений, что позволяет выдерживать допуски в пределах нескольких микрон. Выверка опорных точек исключает погрешности формы, которые часто становятся причиной вибраций готового редуктора.

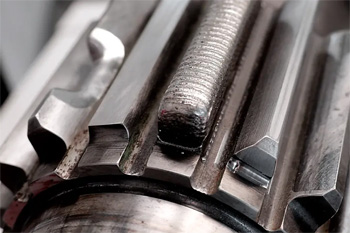

Явление питтинга — образование мелких оспин и раковин из-за контактной усталости металла под действием высоких напряжений. Для исправления дефекта поверхность зуба полностью сошлифовывают до удаления всех видимых повреждений структуры.

Если глубина раковин превышает допустимый припуск, применяют наплавку износостойким материалом на никелевой или кобальтовой основе. Эти сплавы обладают высокой способностью к самоупрочнению под нагрузкой и эффективно противостоят повторному появлению оспин. Полировка после наплавки обеспечивает идеальное скольжение зубьев и снижает риск возникновения микротрещин.

В процессе ремонта важно устранить первопричину деградации, которая часто кроется в неправильной регулировке зацепления или низком качестве смазки. Специалисты анализируют характер повреждений и при необходимости вносят изменения в профиль зуба для лучшего распределения давления. После восстановления поверхности деталь подвергают азотированию или ионному напылению для создания сверхтвердого защитного слоя.

После проведения ремонта вал-шестерни требования к качеству и чистоте масла в редукторе существенно возрастают. В начальный период эксплуатации происходит приработка новых поверхностей, по этой причине в масле могут скапливаться микроскопические частицы металла.

Для защиты узла используют масла с пакетом противозадирных присадок, которые создают прочную пленку в зоне контакта. Смазка должна эффективно отводить тепло и предотвращать локальный перегрев восстановленных зубьев при пиковых нагрузках. Фильтрация рабочей жидкости исключает попадание абразивных частиц в зону зацепления.

Первую замену масла проводят через 50-100 часов работы агрегата — для удаления продуктов притирки. В процессе проверки отслеживают наличие металлической пыли на магнитных пробках корпуса, что позволяет судить о правильности формирования пятна контакта. Вязкость масла подбирают строго по паспорту оборудования с учетом климатических условий эксплуатации. Использование синтетических составов продлевает жизнь восстановленного слоя за счет стабильности характеристик при нагреве.

Оборудование, которое работает на скоростях свыше 10000 об/мин, предъявляет экстремальные требования к точности балансировки и однородности металла. Любая микроскопическая пора внутри наплавленного шва может стать причиной разрушения вала под действием центробежных сил.

Для ремонта таких деталей используют методы лазерной или электронно-лучевой сварки в вакуумных камерах. Эти технологии обеспечивают идеальную чистоту расплава и отсутствие газовых включений в структуре шва. Рентгенографический контроль на 100% объема наплавки гарантирует надежность узла в самых тяжелых режимах работы.

Поверхности шеек и зубьев подвергают суперфинишированию для достижения зеркального блеска и минимального трения. Малейшее биение вала в 2 или 3 микрона приведет к быстрому выходу из строя дорогостоящих подшипников скольжения. Процесс балансировки проводят в несколько этапов на специальных стендах с компьютерным управлением. Информация о каждом грамме дисбаланса анализируется программно для точной установки компенсирующих масс. Высокая стоимость такого ремонта оправдана сохранением уникального оборудования энергетической отрасли.
