Реверс-инжиниринг

Вопрос легальности обратного проектирования регулируется законодательством об интеллектуальной собственности и патентным правом. В большинстве случаев реверс-инжиниринг - законный метод получения знаний, если объект был приобретен правомерным путем на открытом рынке. Запрещено прямое копирование уникальных запатентованных решений для коммерческой продажи под чужим брендом. Создание запасных частей для обеспечения работоспособности собственного оборудования или разработка аналогичного изделия с внесением конструктивных изменений является общепринятой мировой практикой.

В условиях программ импортозамещения государственное регулирование часто идет навстречу производителям, позволяя воспроизводить критически важные компоненты для поддержания промышленности. Перед началом масштабного копирования сложного агрегата рекомендуется провести патентный поиск, чтобы убедиться в отсутствии действующих ограничений на использование конкретных узлов.

Определение материала - важнейший этап реверс-инжиниринга, так как от этого зависит долговечность и прочность будущей копии. Для этого специалисты используют методы спектрального анализа.

Портативные или стационарные оптико-эмиссионные спектрометры позволяют за считанные минуты определить процентное содержание углерода и легирующих элементов, таких как хром, никель или молибден. На основе полученных данных инженер подбирает максимально близкий аналог материала по государственным стандартам.

Кроме химического состава проводится замер твердости металла и изучение его микроструктуры под микроскопом. Это позволяет понять, подвергалась ли деталь закалке, цементации или другим видам термической обработки. Комплексный подход гарантирует, что воспроизведенная деталь будет обладать теми же физико-механическими свойствами, что и оригинальное изделие иностранного производства.

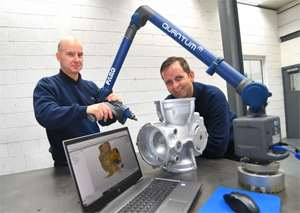

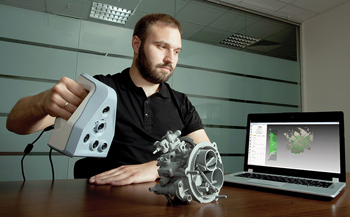

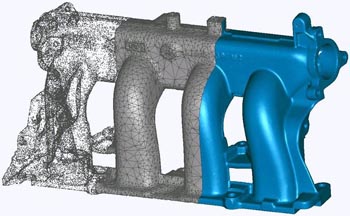

Прямое сканирование изношенной детали выдает облако точек, которое повторяет все дефекты: сколы, выработку и деформации. Задача инженера в процессе реверс-инжиниринга заключается в интеллектуальной реконструкции первоначального номинального размера.

Специалист анализирует геометрию и приводит ее к стандартным значениям. Например, если сканер показывает диаметр вала тридцать девять и восемь десятых миллиметра, инженер понимает, что номинальный размер составлял сорок миллиметров, а остальное является результатом износа.

Восстанавливаются центры отверстий, выравниваются плоскости и задаются правильные углы. Инженер заново выстраивает математическую модель, отсекая все приобретенные дефекты. В итоге получается проектная документация на новое, идеальное изделие, которое по своим геометрическим параметрам полностью соответствует исходному состоянию детали до начала ее эксплуатации.

Обратное проектирование дает уникальную возможность провести модернизацию изделия и устранить его недостатки. В процессе анализа часто выясняется, что деталь ломается в одном и том же месте из-за концентрации напряжений или неудачного выбора материала производителем. Инженер может внести изменения в конструкцию: добавить ребра жесткости, увеличить радиусы скруглений или применить более современный износостойкий сплав.

Также можно адаптировать деталь под специфические условия конкретного предприятия, например, повысить ее коррозионную стойкость для работы в агрессивных средах. Таким образом, итоговый продукт часто превосходит оригинал по надежности и сроку службы.

Реверс-инжиниринг превращается из простого копирования в процесс качественного совершенствования техники, позволяя заказчику получить более совершенное оборудование за меньшие деньги.

Восстановление допусков - самая сложная аналитическая задача реверс-инжиниринга. Инженер не может просто измерить одну деталь: он обязан изучить весь узел в сборе. Специалист анализирует характер взаимодействия деталей: должно ли это быть свободное вращение, прессовая посадка или скольжение.

На основе этих данных и знания общемашиностроительных стандартов назначают соответствующие квалитеты точности. Если ответная деталь также имеет износ, инженер рассчитывает новые допуски так, чтобы обеспечить работоспособность пары. Часто приходится проводить проверочные расчеты размерных цепей, чтобы гарантировать собираемость механизма.

Правильно назначенные допуски обеспечивают легкий монтаж и отсутствие люфтов, что критически важно для высокоскоростных и нагруженных агрегатов, где даже минимальное отклонение может привести к перегреву и заклиниванию.

Литые детали представляют особую сложность из-за наличия внутренних полостей, каналов охлаждения и скрытых ребер жесткости. Для их воссоздания обычного лазерного сканирования поверхности бывает недостаточно. В таких случаях применяется промышленная компьютерная томография, которая позволяет увидеть деталь насквозь без ее разрушения. Если томография недоступна, деталь подвергается прецизионному распилу на части для замера внутренних толщин стенок и конфигурации каналов.

Инженер учитывает литейные уклоны и припуски на последующую механическую обработку, которые были заложены оригинальным производителем. При создании новой документации технологи адаптируют геометрию под возможности конкретного литейного цеха, что может потребовать изменения конструкции стержней или пересмотра мест подвода металла. Результатом становится модель, пригодная для изготовления новой литейной оснастки.

Для техники, которая больше не поддерживается производителем, обратное проектирование - единственный способ продления эксплуатации. Часто чертежи на такие машины давно уничтожены, а оригинальные заводы закрыты.

Реверс-инжиниринг позволяет создать полный цифровой каталог всех критически важных компонентов. Специалисты последовательно разбирают узлы, оцифровывают каждую деталь и создают актуальный пакет конструкторской документации по современным стандартам. Это дает предприятию независимость от поставщиков и позволяет заказывать изготовление запчастей на любых доступных металлообрабатывающих площадках.

Создание такой базы данных предотвращает длительные простои производства при поломках, так как чертеж для изготовления новой детали уже находится в архиве и готов к немедленному запуску в работу.

Изучение микрогеометрии поверхности оригинала дает важную информацию о технологии его изготовления и требуемых режимах работы. С помощью профилометров инженер измеряет чистоту обработки на разных участках детали. Высокая чистота на посадочных местах указывает на необходимость шлифования или хонингования, в то время как грубая поверхность на других участках говорит о допустимости чернового фрезерования.

Ошибка в определении шероховатости может привести к тому, что копия будет иметь избыточное трение и быстро выйдет из строя. Также по следу режущего инструмента на оригинале можно определить, каким именно способом деталь была обработана на заводе: протягиванием, долблением или многоосевым фрезерованием. Эти данные позволяют технологу максимально точно воссоздать оригинальный процесс обработки, гарантируя полное соответствие эксплуатационных характеристик изделия.

Итогом качественного реверс-инжиниринга должна быть не просто статичная 3D-модель, а параметрическая конструкция со всей историей построений. Это позволяет в будущем легко вносить изменения в проект. Например, если заказчик захочет изменить диаметр присоединительного фланца или увеличить толщину стенки корпуса, это можно будет сделать за несколько секунд без необходимости перерисовывать всю деталь заново.

Параметризация также позволяет создавать целые размерные ряды аналогичных деталей на основе одного прототипа. Это значительно повышает гибкость производства и удобство работы с документацией. Такая модель является полноценным инженерным документом, который можно использовать для дальнейшего совершенствования продукта, проведения автоматизированных расчетов или быстрой перенастройки станков с ЧПУ под новые требования.

После изготовления опытного образца по восстановленным чертежам наступает этап верификации. Сначала проводится метрологическая проверка на соответствие всех размеров проектным данным. Затем копия устанавливается в реальный механизм для проведения функциональных тестов.

В процессе испытаний замеряют рабочие параметры: температуру в узлах трения, уровень вибрации, шумность работы и точность позиционирования. Если деталь работает в составе гидравлической или пневматической системы, проводятся тесты на герметичность и прочность под давлением.

Для ответственных компонентов могут быть предусмотрены ускоренные ресурсные испытания, имитирующие длительную работу оборудования. Только после успешного прохождения всех тестов документация считается окончательно утвержденной, а деталь допускается к серийному производству и установке на основное технологическое оборудование предприятия.

Страна-производитель определяет используемую систему измерений и стандартов, что важно для корректного воссоздания детали. Если оригинал изготовлен в США или Великобритании, он может иметь дюймовые размеры и специфические профили резьб, которые не соответствуют метрической системе.

Инженер должен принять решение: полностью скопировать дюймовые параметры, что потребует покупки специального инструмента, или провести адаптацию проекта под метрические стандарты. При адаптации важно обеспечить совместимость с другими узлами машины. Также учитываются различия в стандартах материалов: зарубежные марки стали имеют свои особенности по содержанию примесей и режимам термообработки.

Понимание этих нюансов позволяет избежать ошибок при сборке и гарантирует, что изготовленная деталь будет без проблем установлена в импортный агрегат без дополнительной слесарной подгонки.

Цена обратного проектирования складывается из сложности геометрии объекта, требований к точности и полноты необходимой выходной документации. Разработка чертежа простой втулки стоит недорого, в то время как реверс многокомпонентного редуктора с внутренними каналами и сложными зубчатыми зацеплениями требует сотен часов работы экспертов.

На стоимость также влияет состояние предоставленного образца: чем сильнее он изношен, тем больше аналитической работы требуется для восстановления номинальных размеров. Отдельно оплачиваются лабораторные исследования материалов и проведение контрольных испытаний готовых образцов.

Чтобы оптимизировать бюджет, заказчику следует четко определить цели: нужна ли полная параметрическая модель или достаточно простых рабочих чертежей для разового изготовления детали. Правильная постановка задачи позволяет избежать лишних затрат на избыточную детализацию там, где она не требуется.
