Резка пропаном

Использование пропана в качестве горючего газа позволяет существенно снизить общие производственные затраты, так как стоимость этого ресурса значительно ниже цены ацетилена. Горючий газ в баллонах проще транспортировать и хранить на открытых площадках или в проветриваемых цехах без риска внезапной детонации при небольших перепадах давления.

Процесс эксплуатации оборудования становится понятнее и безопаснее, потому что пропан имеет специфический резкий запах за счет добавления в состав сигнальных веществ. Любую утечку можно обнаружить по характерному аромату еще до момента возникновения опасной концентрации вещества в воздухе помещения. Технические требования к хранению таких баллонов выглядят менее жесткими, что упрощает организацию рабочего места на строительном объекте или в ремонтном боксе.

При подогреве кромок пропаново-кислородной смесью металл получает более мягкое и равномерное термическое воздействие. Это положительно сказывается на качестве будущего шва, так как края заготовки остаются ровными и не имеют глубоких следов оплавления. Ацетилен дает более высокую температуру пламени, но при этом чаще провоцирует пережог тонких листов и увеличивает зону термического влияния.

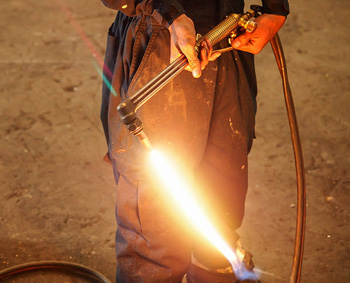

На первом этапе оборудование подает смесь пропана и кислорода через сопла резака для создания разогревающего пламени. Этот факел воздействует на край металлического листа до того момента, пока сталь не приобретет ярко-красный оттенок.

Температура в зоне контакта должна достичь отметки +1000-1300℃, чтобы металл подготовился к реакции активного окисления. Пропан здесь выступает только в роли топлива для первичного нагрева, потому что он создает стабильный тепловой поток нужной мощности. Когда поверхность заготовки разогревают до нужного состояния, подачу горючего газа можно уменьшить или полностью прекратить для перехода к основной фазе технологического цикла.

Второй этап включает подачу центральной струи чистого кислорода под высоким давлением непосредственно в разогретую точку. Кислородный поток мгновенно воспламеняет раскаленную сталь и буквально прожигает ее на всю глубину материала. В ходе этой химической реакции выделяется большое количество тепловой энергии, которая поддерживает процесс горения без участия посторонних источников тепла.

Скоростная струя газа одновременно выполняет механическую работу и выдувает все продукты сгорания и жидкий шлак из образовавшейся полости. В результате заготовка разделяется на части, а линия разреза получается узкой и чистой.

Технология кислородно-пропанового раскроя имеет строгие ограничения по химическому составу материалов из-за особенностей процесса горения стали в газовой среде. Высокоуглеродистые сплавы не подходят для такой обработки, так как температура их плавления практически совпадает с температурой начала воспламенения в кислороде. В этом случае металл просто начинает течь и превращается в бесформенную массу до того, как струя газа прошьет его насквозь.

Чугун с высоким содержанием графита тоже сопротивляется резке, потому что включения углерода мешают стабильному распространению фронта окисления. Для таких материалов выбирают другие методы воздействия, которые не зависят от способности сплава к активному горению.

Цветные металлы типа меди и алюминия обладают слишком высокой теплопроводностью, что делает использование пропана неэффективным. Тепло от пламени моментально распределяется по всей массе листа и не позволяет локально нагреть конкретную точку до нужной температуры.

Нержавеющая сталь требует особого подхода, так как легирующие элементы типа хрома блокируют доступ кислорода к нижним слоям заготовки. Попытка разрезать эти материалы пропановым резаком приведет к порче сырья и образованию рваных обгоревших краев.

Чистота поверхности среза связана с балансом между скоростью движения инструмента и давлением режущего кислорода в системе. Если установить избыточный напор газа, поток станет турбулентным и начнет вырывать лишние куски металла из стенок шва. На поверхности появятся глубокие вертикальные борозды и неровности, которые потребуют долгой механической шлифовки.

Слишком низкое давление не позволит струе полностью выдувать шлак из нижней части листа, из-за чего там образуются прочные наплывы застывшей стали. Настройка параметров должна учитывать толщину конкретной плиты, чтобы факел сохранял форму и пробивную способность до самого конца пути.

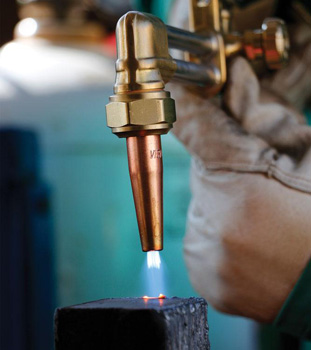

Состояние мундштука и чистота выходных отверстий сопла тоже играют важную роль в формировании ровного торца заготовки. Малейшие капли застывшего расплава на наконечнике резака искажают направление газовой струи и делают линию разреза кривой. Регулярная очистка оснастки от нагара и своевременная замена изношенных деталей продлевают срок службы оборудования и повышают качество продукции.

Кислород — главный рабочий инструмент, который выполняет основную часть работы по разделению стального листа на фрагменты. Давление в магистрали определяет скорость истечения газа и его способность преодолевать сопротивление расплавленного металла внутри заготовки.

Если показатель упадет ниже рекомендованного значения, струя не сможет пробить лист толщиной 50-100 мм насквозь за один проход. Процесс горения станет нестабильным, а в середине разреза возникнут непрорезанные участки, которые испортят деталь. Недостаточный напор приводит к тому, что продукты окисления скапливаются внутри шва и заваривают его обратно после остывания.

Избыточное давление тоже несет в себе негативные последствия для экономики производства и качества готовой продукции. Газ расходуется неэкономно, что увеличивает себестоимость каждого погонного метра реза и снижает общую прибыль предприятия. Мощный поток расширяет зону термического воздействия, из-за чего края заготовки начинают сильнее плавиться и терять первоначальную форму.

Специальные редукторы на баллонах позволяют точно дозировать подачу кислорода в зависимости от выбранного номера мундштука.

Пропан в чистом виде не имеет цвета и выраженного запаха, поэтому производители добавляют в него специальные ароматизаторы на стадии заправки баллонов. Эти вещества имеют резкий и неприятный аромат, который напоминает запах тухлых яиц или испорченных продуктов. Даже при незначительном повреждении шланга или неплотном соединении вентиля человек моментально почувствует присутствие газа в помещении.

Эта мера безопасности позволяет вовремя прекратить работу и проветрить цех до момента образования взрывоопасной смеси. Если запах усиливается при приближении к оборудованию, следует немедленно перекрыть подачу топлива и проверить целостность всех узлов системы.

Еще один способ обнаружения течи заключается в использовании обычного мыльного раствора, который наносят на подозрительные участки магистрали. Если в месте стыка шланга с редуктором или на корпусе баллона появляются растущие пузыри, герметичность системы нарушена. Характерное шипение из-под гаек тоже указывает на выход газа под давлением, что требует немедленного вмешательства и подтяжки креплений.

Технология газового раскроя позволяет создавать не только прямые линии, но и сложные криволинейные контуры на листах металла разной толщины. Для получения точных художественных элементов или деталей со сложной геометрией используют специальные шаблоны и трафареты из негорючих материалов.

Инструмент ведут вдоль края лекала, при этом пламя повторяет все изгибы и повороты заданного рисунка без отклонений в сторону. Если требуется вырезать внутреннее отверстие или сложный паз, процесс начинают с предварительного прожигания центральной точки заготовки. Такой подход сохраняет целостность внешнего периметра и гарантирует высокую точность расположения всех проемов на плоскости листа.

Качество фигурного реза во многом зависит от плавности движений и способности поддерживать одинаковый темп на поворотах траектории. Когда резак меняет направление, мастер должен следить за углом наклона сопла, чтобы избежать подрезания кромок под углом. На автоматизированных станках с числовым программным управлением эти задачи решает электроника, которая перемещает головку с ювелирной точностью.

Процентное содержание примесей в баллоне с кислородом напрямую влияет на скорость выполнения работ и общее качество поверхности торцов. Если использовать газ с чистотой ниже 99.5%, эффективность химической реакции окисления железа начнет стремительно падать. Присутствие азота или аргона замедляет прогрев металла, из-за чего приходится увеличивать расход пропана для поддержания нужной температуры.

Поверхность реза при работе на загрязненном кислороде покрывается толстым слоем хрупкого шлака, который с трудом отделяется от основного материала. Это увеличивает время на последующую зачистку деталей и повышает риск возникновения скрытых дефектов внутри шва.

Высокая концентрация чистого газа позволяет формировать более тонкий и направленный поток, который аккуратно прорезает сталь без лишнего разбрызгивания расплава. Скорость проходки при этом возрастает, что сокращает общие сроки выполнения заказа и снижает затраты электроэнергии в цеху. Чистый кислород обеспечивает полное сгорание всех продуктов реакции, поэтому кромка получается гладкой и не требует масштабной шлифовки.

Для каждого диапазона толщины металлического листа предусмотрены конкретные номера сменных мундштуков, которые имеют разный диаметр проходных каналов. Если предстоит работа с листом 5 мм, выбирают самое маленькое сопло для создания узкого и концентрированного пламени. Для массивных плит толщиной от 100 мм требуется установка мощных наконечников, которые способны подавать огромный объем газа под высоким давлением.

Неправильный выбор оснастки приведет к тому, что энергии факела не хватит для сквозного проплавления, или же ширина разреза окажется неоправданно большой. Давление на редукторах настраивают в строгом соответствии с техническими таблицами производителя оборудования.

Расход пропана тоже меняется в зависимости от массы заготовки, так как на предварительный прогрев толстого слоя стали уходит больше времени. Скорость перемещения резака замедляют при увеличении толщины металла, чтобы струя успевала полностью окислить весь объем материала по вертикали. На тонких листах темп работы должен быть максимально высоким для предотвращения сильной термической деформации и коробления изделия.

Полностью избежать температурных расширений при термическом воздействии невозможно, но пропан позволяет свести этот эффект к минимуму за счет мягкого нагрева. Факел пропаново-кислородной смеси имеет более низкую температуру по сравнению с ацетиленовым пламенем, поэтому тепло медленнее проникает в глубокие слои материала. Это снижает уровень внутренних напряжений в кристаллической решетке стали и предотвращает резкое изменение геометрии листа.

Для защиты от коробления заготовку надежно фиксируют на жестком столе при помощи струбцин или специальных магнитных захватов. Такой подход удерживает металл в одной плоскости и не дает краям подниматься или закручиваться во время прохода резака.

Правильный выбор последовательности выполнения резов также помогает сохранить форму изделия при массовом производстве мелких деталей. Сначала вырезают внутренние проемы и только после остывания металла переходят к финишному контуру периметра. На длинных листах используют технологию прерывистого шва или оставляют небольшие перемычки, которые удаляют после завершения основного цикла.

Подготовка поверхности перед началом работ обязательна для поддержания стабильной реакции горения стали. Слой ржавчины, старой краски или засохшей смазки создает барьер, который мешает кислороду напрямую контактировать с чистым железом. В результате пламя начинает «плеваться», а процесс окисления прерывается из-за попадания посторонних включений в ванну расплава.

На месте загрязнений часто образуются глубокие каверны и непрорезанные участки, которые приходится исправлять вручную. Очистка зоны реза на ширину 50-100 мм обеспечивает ровное движение факела и исключает разбрызгивание раскаленных капель металла.

Грязь и оксиды также ускоряют износ мундштука, так как брызги расплава прилипают к соплу и забивают его проходные каналы. Чистая сталь прогревается значительно быстрее, что позволяет снизить расход пропана и сократить время предварительного этапа работ. После механической очистки щеткой или шлифовальной машиной мастер может четко видеть линию разметки и точнее вести инструмент по контуру.

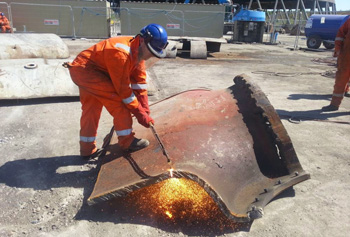

Кислородно-пропановая технология сохраняет лидерство в сфере тяжелого машиностроения, мостостроения и при утилизации крупногабаритного металлолома. Способность быстро разделять стальные плиты толщиной до 300 мм делает этот метод уникальным и востребованным на заготовительных участках заводов. Ни один лазерный или плазменный станок не может сравниться с газовым резаком по пробивной способности на таких экстремальных габаритах.

Низкая стоимость оборудования и мобильность постов позволяют проводить работы на высоте, в полевых условиях или непосредственно на месте монтажа конструкций. Пропан не требует подключения к электросети, что делает его автономным средством для решения строительных задач любой сложности.

При демонтаже старого оборудования или зданий с металлическим каркасом газовая резка становится единственным экономически оправданным способом разделения элементов. Высокая производительность процесса позволяет в кратчайшие сроки перерабатывать огромные объемы черного металла для последующей переплавки. Простота обслуживания и надежность аппаратуры обеспечивают стабильную работу даже в самых суровых климатических условиях.
