Газовая резка

Газокислородную технологию эффективнее всего применяют для раскроя низкоуглеродистых и среднеуглеродистых сталей, потому что содержание углерода в них не превышает 0.3%. Такой химический состав гарантирует, что температура воспламенения сплава в струе кислорода останется ниже температуры его плавления.

Если этот показатель выше, металл начнет стекать и плавиться раньше, чем произойдет полноценная реакция горения. Когда в сталь добавляют большое количество легирующих элементов, процесс разделения значительно усложняется из-за образования вязких шлаков. Низколегированные сплавы тоже показывают хорошие результаты, так как выделяют достаточное количество тепла для поддержания стабильного фронта резания на протяжении всего пути инструмента.

Не менее важна теплопроводность материала, которая должна оставаться умеренной для локализации нагрева в узкой зоне шва. Если металл слишком быстро отводит тепло от места контакта с пламенем, заготовка не сможет прогреться до нужных +1300℃. По этой причине высокоуглеродистые инструментальные стали требуют предварительного подогрева всей площади листа, чтобы избежать появления закалочных трещин на кромках.

При соблюдении всех этих условий газовая струя легко прошивает заготовку и создает ровный канал без глубоких борозд.

Выбор горючего газа напрямую определяет температуру пламени и общую скорость начального прогрева металлической поверхности перед подачей режущего кислорода.

Ацетилен создает мощный тепловой поток с температурой до +3100℃, что позволяет начинать работу почти мгновенно даже на массивных плитах. Но высокая стоимость этого ресурса и его склонность к непроизвольному взрыву при нарушении условий хранения ограничивают его применение на крупных заводах.

Пропан-кислородная смесь дает более мягкий нагрев — до +2800℃, но стоит значительно дешевле и гораздо безопаснее в эксплуатации. Большинство современных предприятий выбирает именно пропан, потому что он обеспечивает стабильное качество реза при минимальных финансовых затратах на заправку баллонов.

При работе на пропане мундштуки резака служат дольше, так как интенсивность теплового излучения на головку инструмента остается в пределах нормы. Этот газ идеально подходит для разделения толстых листов черного металла, где не требуется ювелирная точность и высокая скорость проходки. Когда выполняют демонтаж старых металлоконструкций на открытых площадках, пропан становится незаменимым из-за простоты транспортировки и стабильной работы при низких температурах. Ацетилен же сохраняют для специфических задач по сварке или пайке, где необходима максимальная концентрация тепла в крошечной точке.

Диаметр выходного отверстия сопла должен строго соответствовать толщине разрезаемого стального листа для обеспечения правильной динамики газового потока.

Если установить слишком мелкий мундштук на толстую плиту, мощности кислородной струи не хватит для полного окисления металла по всей глубине. В результате в нижней части шва скопится большое количество шлака, а разделение заготовки на две части станет невозможным. При избыточном диаметре отверстия на тонком листе ширина реза окажется слишком большой, а края заготовки сильно оплавятся под воздействием лишнего тепла. Существуют специальные таблицы, где для каждого диапазона толщин (от 5 до 300 мм) прописан конкретный номер инструмента и рабочее давление газов.

Внутренний канал мундштука формирует узкую и длинную струю кислорода, которая должна сохранять форму даже при прохождении через массивные слои стали. Когда работают с металлом толщиной более 100 мм, используют сопла с увеличенным сечением для подачи большего объема газа под высоким давлением. Состояние кромок выходного отверстия тоже играет ключевую роль, так как малейшие зазубрины или нагар вызывают искривление потока и ухудшают качество поверхности.

Кислородно-флюсовая технология была разработана специально для разделения металлов, которые в обычных условиях образуют тугоплавкие окислы на поверхности. К таким материалам относят нержавеющие стали, чугун, медь и ее сплавы, которые невозможно разрезать стандартным инжекторным инструментом.

Порошковый состав подают непосредственно в зону контакта, где он вступает в химическую реакцию с продуктами горения и превращает их в жидкие шлаки. Флюс выполняет роль катализатора, который повышает температуру процесса и помогает струе газа пробивать защитный слой окислов. Без этого компонента пламя просто скользит по поверхности листа, не проникая внутрь структуры материала.

Второй функцией флюса признают его способность выделять дополнительное тепло при сгорании, что облегчает работу с теплопроводными металлами типа латуни или бронзы. Порошок также защищает кромки от избыточного насыщения азотом из воздуха, что сохраняет пластичность сплава в зоне термического влияния.

Сильный локальный нагрев неизбежно вызывает внутренние напряжения в металле, что приводит к короблению или изгибу заготовки после завершения раскроя. Чтобы минимизировать этот негативный эффект, применяют тактику предварительного прогрева всей плоскости материала или используют специальные зажимные приспособления.

Жесткая фиксация листа на массивном стальном столе не дает краям подниматься или смещаться под воздействием теплового расширения. Если геометрия детали позволяет, резку начинают не с самого края, а из предварительно просверленного отверстия внутри контура. Это помогает распределить тепловую нагрузку более равномерно и сохранить плоскостность готового изделия.

Другой эффективный метод борьбы с деформацией — правильный выбор последовательности выполнения резов на листе. Сначала вырезают мелкие внутренние элементы и только в конце переходят к внешнему периметру крупной детали. Скорость движения резака тоже имеет значение, потому что при быстром проходе металл не успевает прогреться на большую глубину.

Явление обратного удара — мгновенное проникновение пламени внутрь горелки или шлангов из-за нарушения баланса давления газов. Это происходит, когда скорость истечения горючей смеси становится меньше скорости ее сгорания, что заставляет огонь двигаться в обратном направлении. Если вовремя не перекрыть вентили, взрывоопасная смесь может сдетонировать внутри рукоятки резака или дойти до самого баллона.

Основными причинами такой аварии становятся перегрев мундштука, его засорение брызгами расплавленного металла или резкое падение давления в системе. Характерный резкий хлопок служит сигналом к немедленному прекращению подачи кислорода для тушения внутреннего пламени.

Для предотвращения катастрофических последствий оборудование обязательно оснащают обратными клапанами и огнепреградительными затворами. Эти защитные устройства блокируют поток газа и гасят искру, не давая ей проникнуть в питающие магистрали. Регулярная проверка герметичности всех соединений и контроль состояния сопла сводят риск возникновения такой ситуации к минимуму.

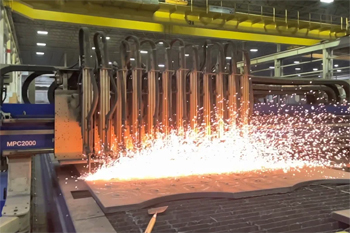

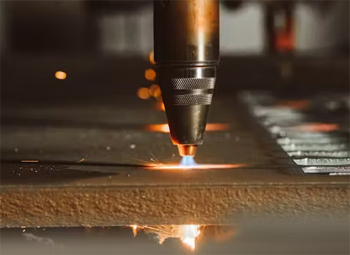

Газокислородный способ сохраняет лидерство в обработке стальных плит огромной толщины, которая превышает 100-150 мм. Плазменные установки теряют эффективность на таких габаритах, так как электрическая дуга начинает рассеиваться и не обеспечивает перпендикулярность реза. Газовая струя же сохраняет пробивную способность на глубину до 300 мм, создавая при этом ровные и гладкие стенки канала.

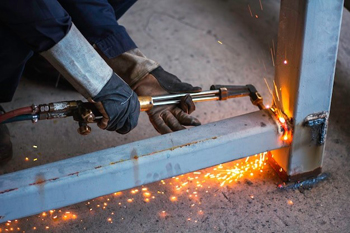

Еще одно преимущество — полная автономность оборудования, которое не требует подключения к мощным источникам электроэнергии. Это позволяет проводить демонтажные работы на удаленных объектах, строительных площадках или в полевых условиях при помощи мобильных постов.

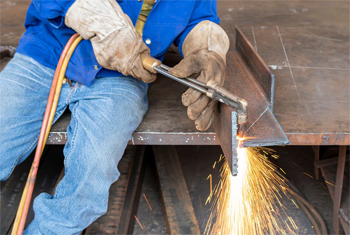

Экономическая составляющая тоже играет роль, так как стоимость газовых расходных материалов значительно ниже стоимости электродов и сопел для плазмотрона. Простота конструкции ручного резака позволяет выполнять грубый раскрой металлолома или строительных балок с минимальными затратами на подготовку.

Тщательная очистка зоны будущего шва обязательна для получения качественного результата без лишнего брака. С поверхности материала удаляют толстый слой ржавчины, старую краску, масляные пятна и другие загрязнения на ширину не менее 10 см от линии реза.

Если струя кислорода встретит на своем пути препятствие в виде грязи, реакция горения может прерваться или пойти в сторону. Это приведет к образованию глубоких раковин, неровностей и большому количеству шлака, который потом будет трудно счистить. Для очистки используют проволочные щетки, шлифовальные машины или химические составы, которые растворяют стойкие отложения.

Влага на поверхности металла тоже представляет опасность, так как при мгновенном испарении она может вызвать разбрызгивание расплава и засорение мундштука. Перед началом работ лист проверяют на наличие сквозных дефектов и расслоений, которые могут нарушить динамику движения газов. Если на стали есть заводская маркировка краской, ее тоже лучше удалить во избежание появления вредного дыма и токсичных испарений.

Главный потребитель кислорода — именно режущая струя, поэтому ее объем напрямую привязан к толщине заготовки и диаметру канала в мундштуке. Чем массивнее стальной лист, тем большее давление требуется для выдувания продуктов окисления из зоны шва. Давление в системе обычно настраивают в пределах от 2 до 10 бар в зависимости от конкретной производственной задачи.

Скорость перемещения резака также влияет на итоговые цифры, потому что при медленном движении газ расходуется впустую на уже прорезанных участках. Важно найти оптимальный баланс, при котором металл полностью прогорает, но лишний кислород не улетает в атмосферу без пользы.

Еще один источник расходов — подогревающее пламя, которое работает постоянно на протяжении всего цикла резки. Качество самого газа и наличие в нем примесей тоже могут увеличить потребление, так как загрязненный кислород снижает общую эффективность химической реакции. Утечки в шлангах, редукторах или неплотные соединения на рукоятке инструмента часто становятся причиной скрытых потерь ценного ресурса. Регулярная проверка оборудования на герметичность помогает существенно снизить производственные издержки и повысить безопасность труда.

Соблюдение оптимального темпа перемещения инструмента гарантирует получение гладкой поверхности без наплывов и глубоких борозд. Если вести резак слишком медленно, избыточное тепло начнет расплавлять края заготовки, превращая их в бесформенную массу. При этом ширина шва значительно увеличивается, а в нижней части листа образуется толстая корка застывшего шлака, которую трудно удалить.

Слишком быстрая подача приведет к тому, что струя кислорода не успеет прожечь металл на всю глубину и процесс горения просто прервется. Мастеру придется возвращаться назад и начинать операцию заново, что неизбежно испортит внешний вид детали и нарушит ее геометрию.

Визуальным индикатором правильной скорости служит направление потока искр и капель расплава, которые должны вылетать строго вертикально вниз или под небольшим углом. Когда шлейф искр начинает сильно отставать от головки резака, это явный признак избыточной скорости проходки. Поверхность качественного реза должна иметь мелкую чешуйчатость без выраженных ступенек и пропусков.

Классический газокислородный метод не подходит для работы с нержавеющими сталями из-за наличия в их составе большого количества хрома и никеля. Эти элементы при нагреве моментально образуют на поверхности тугоплавкие пленки оксидов с очень высокой температурой плавления.

Такая пленка надежно защищает металл от контакта с кислородом и не дает реакции горения распространиться вглубь заготовки. Даже при использовании мощного ацетиленового пламени нержавейка будет просто плавиться и течь, но не резаться. Попытка применить обычный резак приведет лишь к порче материала и образованию рваных, обгоревших краев без разделения листа на части.

Для решения задачи используют либо плазменную резку, либо кислородно-флюсовый метод с подачей порошка. Флюс вступает в реакцию с оксидами хрома и превращает их в легкую жидкотекучую массу, которая легко удаляется газовой струей. Это позволяет разделять листы нержавеющей стали большой толщины, сохраняя при этом приемлемое качество торца. Но стоит помнить, что термическое воздействие может локально нарушить антикоррозийные свойства сплава из-за выгорания легирующих компонентов.

Проверка герметичности всех соединений, шлангов и редукторов — первичное требование техники безопасности перед началом любой смены. Самым простым и надежным способом обнаружения утечек признают использование обычного мыльного раствора, который наносят на места стыков. Если в системе есть даже крошечное отверстие, на поверхности моментально появятся пузырьки газа, указывающие на проблемную зону.

Категорически запрещено использовать открытое пламя или зажженную спичку для поиска мест выхода газа, так как это может привести к мгновенному взрыву. Особое внимание уделяют местам крепления шлангов к штуцерам и состоянию уплотнительных прокладок в вентилях баллонов.

Запах одоранта, который добавляют в пропан, тоже служит важным индикатором неисправности системы. Если в помещении чувствуется характерный запах газа, работу следует немедленно прекратить и проветрить пространство. Манометры на редукторах помогают отслеживать падение давления при закрытых вентилях, что также косвенно указывает на наличие скрытых утечек в магистралях.
