Роботизированная сварка

Роботизированные комплексы обладают гораздо большей гибкостью, так как их можно перепрограммировать под разные типы изделий. Обычные автоматические станки создают для выполнения однотипных операций по одной траектории, которую нельзя изменить без переделки всей механики. Манипулятор имеет 6 и более осей вращения, что позволяет горелке подходить к детали под любым нужным углом.

Когда производство переходит на выпуск новой продукции, программу просто обновляют в цифровом интерфейсе. Машина быстро адаптируется к изменениям формы шва и сложности конструкции без замены основных узлов оборудования. Процесс полностью исключает человеческий фактор, потому что все движения исполнительного механизма прописаны с высокой точностью.

Интеллектуальные датчики следят за положением кромок в реальном времени и корректируют путь горелки при обнаружении отклонений. Такая система гарантирует стопроцентную повторяемость результата на каждом новом изделии в серии.

Обычная автоматика часто требует жесткой фиксации заготовок в дорогих кондукторах, тогда как робот может сам находить начало шва. В итоге предприятие получает универсальный инструмент, который эффективно работает и с мелкими деталями, и с крупными узлами.

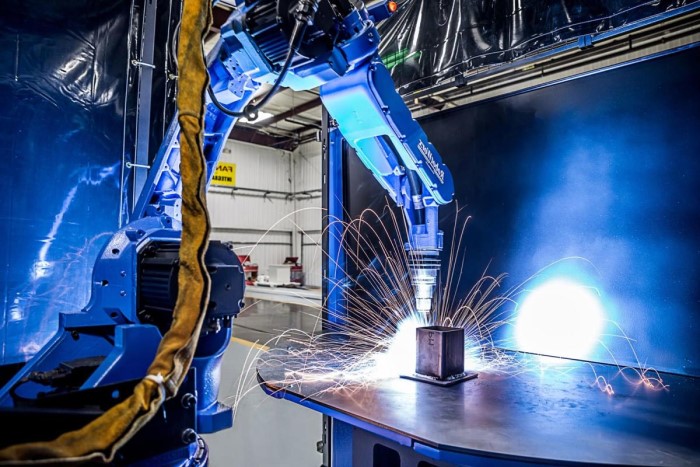

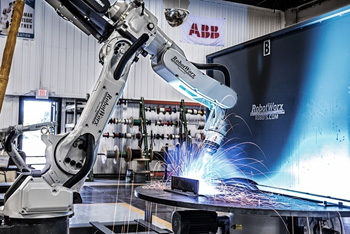

Современные манипуляторы имеют погрешность в пределах 0.02-0.05 мм, что значительно превосходит физические возможности человека. Такая точность позволяет накладывать швы на тонкостенные детали, где малейшее отклонение приводит к сквозному прожогу металла. В то время как рука рабочего может дрогнуть от усталости или напряжения, сервоприводы машины сохраняют стабильность на протяжении всей рабочей смены.

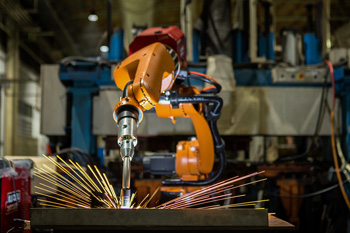

Высокое разрешение энкодеров внутри суставов манипулятора гарантирует четкое соблюдение заданной траектории. Каждая точка в пространстве фиксируется в памяти контроллера и воспроизводится без изменений тысячи раз подряд. Жесткая конструкция манипулятора исключает вибрации во время движения, поэтому валик шва получается идеально ровным и эстетичным.

Если в процессе работы металл начинает немного деформироваться от нагрева, лазерные сканеры фиксируют этот сдвиг и передают данные в мозг системы. Программа мгновенно меняет координаты, чтобы дуга всегда горела точно по центру стыка двух заготовок. Благодаря такому подходу количество брака на производстве снижается практически до нулевых отметок.

Алюминиевые сплавы требуют особого контроля тепла и высокой скорости перемещения горелки, что делает роботов идеальным выбором для таких задач. Машина поддерживает стабильную длину дуги и мгновенно реагирует на изменение теплопроводности материала в разных точках шва.

При сварке алюминия часто используют импульсные режимы, которые программа синхронизирует с движениями манипулятора. Это предотвращает перегрев металла и образование пор, которые часто возникают при ручной обработке. Роботизированная ячейка обеспечивает чистоту процесса, которая необходима для получения качественных соединений на цветных металлах. Специальные системы подачи проволоки в таких комплексах исключают замятие мягкой алюминиевой нити при прохождении через канал горелки.

Когда работают с титаном или медью, робот может управлять подачей защитного газа более эффективно, чем человек. Программа точно рассчитывает время предварительной и финальной продувки зоны сварки аргоном для защиты от кислорода. Такой подход позволяет получать швы с высокой прочностью и отличными антикоррозийными свойствами.

Эта технология позволяет создавать рабочие программы на компьютере без остановки реального производственного процесса. В специальной виртуальной среде создают цифровой двойник робота и всех деталей, которые нужно соединить между собой. Программист прокладывает траекторию шва, настраивает режимы тока и проверяет отсутствие столкновений манипулятора с оснасткой.

Готовый код загружают в контроллер машины через локальную сеть или накопитель. Это существенно сокращает время простоя оборудования, так как физический робот продолжает варить старые заказы во время подготовки новых. Офлайн-системы позволяют заранее увидеть проблемные зоны, куда горелка не сможет подойти из-за габаритов изделия.

В цифровой модели можно оптимизировать последовательность наложения швов, чтобы уменьшить температурные деформации металла. Когда программу запускают на реальном объекте, требуется лишь минимальная калибровка опорных точек. Такой метод проектирования операций делает роботизацию выгодной даже для небольших партий товара.

Для решения этой задачи в роботизированных комплексах применяют системы технического зрения и сенсорного поиска. Сначала робот касается заготовки проволокой или специальным щупом в нескольких контрольных точках, чтобы определить ее реальное положение в пространстве. Если деталь лежит со смещением относительно базовых координат, контроллер автоматически пересчитывает всю траекторию движения.

Когда зазоры в стыке меняются по всей длине, лазерный триангуляционный датчик сканирует геометрию шва непосредственно перед дугой. Информация поступает в систему управления за миллисекунды, что позволяет менять параметры сварки на лету.

Адаптивное управление помогает справляться с неточностями заготовки, которые возникли на этапе резки или гибки металла. Машина сама решает, нужно замедлить ход или добавить больше наплавляемого материала в широкое место стыка. Благодаря оптическим датчикам робот видит край металла даже при плохом освещении или задымлении внутри защитной кабины. Это исключает необходимость в сверхточной и дорогой оснастке, которая часто стоит больше самого манипулятора.

В процессе работы на сопло горелки неизбежно налипают брызги расплавленного металла, которые мешают нормальному выходу защитного газа. Если не удалять эти загрязнения вовремя, качество защиты падает и в шве начинают появляться поры. Робот периодически прерывает сварку и самостоятельно перемещает голову к специальному устройству очистки.

Внутри станции фреза быстро удаляет нагар, а сопло обрабатывают антипригарным спреем для предотвращения новых наслоений. Весь цикл занимает всего несколько секунд, после чего манипулятор мгновенно возвращается к выполнению основной задачи. Автоматическая очистка значительно продлевает срок службы медных наконечников и газовых сопел, что снижает затраты на расходные материалы.

Когда очистку проводят регулярно, поток газа остается ламинарным и стабильным на протяжении всей смены. Это гарантирует отсутствие дефектов, которые связаны с окислением металла из-за турбулентности или нехватки аргона. Машина никогда не забывает об этой процедуре, так как она жестко прописана в алгоритме работы комплекса.

Для соединения толстостенных плит толщиной 20 мм и более применяют технологию многопроходной сварки под управлением робота. Система последовательно накладывает корень шва, заполняющие слои и финальную облицовку в автоматическом режиме.

После каждого прохода манипулятор может менять настройки тока или скорость движения для обеспечения лучшего сплавления кромок. Программа рассчитывает оптимальное положение горелки для каждого нового слоя, чтобы избежать наплывов металла или непроваров. Такой метод используют при производстве мостовых конструкций, опор или тяжелой строительной техники.

Робот выдерживает заданную температуру между проходами, что важно для сохранения внутренней структуры стали. Если требуется предварительный подогрев, комплекс синхронизируют с индукционными нагревателями или газовыми горелками. Когда работают с большими объемами наплавки, машина показывает невероятную выносливость, которую человек физически не может обеспечить. Швы получаются однородными по всей глубине, а риск возникновения шлаковых включений сводится к минимуму.

Лазерное излучение используют либо как основной источник энергии для плавления металла, либо как инструмент для высокоточного контроля. При лазерной сварке робот перемещает оптическую голову, которая фокусирует луч в пятно диаметром доли миллиметра. Это позволяет соединять детали на огромных скоростях с минимальным тепловым воздействием на окружающий металл. Деформации при таком способе почти отсутствуют, а сам шов получается очень узким и глубоким.

В других случаях лазерный сканер устанавливают рядом с обычной дуговой горелкой для отслеживания траектории стыка в реальном времени. Лазерный датчик измеряет расстояние до поверхности металла и определяет ширину зазора между двумя заготовками. Эти данные позволяют системе управления мгновенно корректировать положение манипулятора, если деталь имеет сложную криволинейную форму. Машина «видит» дорогу впереди себя и подстраивается под любые неровности без остановки процесса.

Использование лазера повышает общую производительность комплекса, так как исчезает необходимость в предварительной разметке или ручном поиске начала шва. Технология делает процесс полностью автономным и защищенным от ошибок позиционирования.

Вокруг роботизированной ячейки всегда устанавливают защитное ограждение, которое исключает случайное попадание человека в зону действия манипулятора. Входные двери оснащают блокирующими замками, которые мгновенно останавливают питание всех моторов при открытии створок. На полу часто размещают чувствительные коврики или лазерные барьеры, которые фиксируют любое движение в опасной близости от машины.

Сама кабина обшита светофильтрами, которые защищают глаза персонала от опасного ультрафиолетового излучения дуги. Вентиляционные системы внутри бокса эффективно удаляют сварочные дымы и газы сразу в месте их появления.

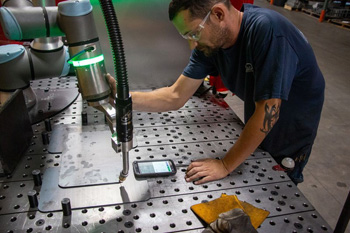

Для совместной работы с персоналом существуют специальные коллаборативные роботы, которые называют коботами. Такие машины имеют встроенные датчики силы и момента, поэтому они мягко останавливаются при легком соприкосновении с препятствием. Коботы не требуют массивных заборов, так как их скорость и мощность ограничены норсами безопасности.

Программное обеспечение постоянно контролирует токи в приводах и выдает ошибку при любых аномальных нагрузках. Это позволяет организовать современное производство, где машина и человек безопасно делят общее рабочее пространство.

Главная выгода заключается в резком сокращении времени цикла изготовления каждой единицы продукции. Робот не делает перерывов на отдых и работает с одинаковой скоростью в начале и в конце двенадцатичасовой смены. Когда все параметры настроены правильно, количество бракованных изделий стремится к нулю, что избавляет от затрат на переделку.

Расход проволоки и защитного газа оптимизируют за счет точного соблюдения режимов, которые прописаны в программе. В итоге себестоимость одного изделия снижается, а общая рентабельность цеха заметно возрастает. Повторяемость швов позволяет точно планировать складские запасы и сроки отгрузки готовых заказов клиентам.

При ручном труде сложно гарантировать, что все 1000 деталей будут иметь идентичное качество и одинаковый внешний вид. Роботизированный комплекс выдает стабильный результат, который упрощает процесс финальной сборки сложных агрегатов. Затраты на внедрение оборудования обычно окупаются в течение 12–24 месяцев при высокой загрузке мощностей.

Калибровка необходима для того, чтобы контроллер точно знал положение кончика сварочной проволоки относительно фланца манипулятора. Эту точку называют TCP, и от ее правильного определения зависит точность следования по заданной траектории. Для настройки используют специальные калибровочные стенды с датчиками касания или лазерными лучами.

Робот заходит в зону сенсора с нескольких сторон, а система вычисляет координаты инструмента в трехмерном пространстве. Если горелка случайно столкнется с деталью и немного погнется, повторная калибровка поможет быстро восстановить точность работы. Процедуру проводят регулярно, чтобы компенсировать естественный износ наконечников или термическое расширение элементов горелки.

Программные алгоритмы позволяют учитывать даже угол наклона сопла, что важно для правильного формирования газовой защиты. Когда TCP настроена верно, робот может вращать инструмент вокруг одной точки без смещения ее в пространстве. Это позволяет варить круговые швы на трубах или выполнять сложные переходы в узких местах конструкции.

Манипулятор легко выполняет сварку в нижнем, вертикальном, горизонтальном и даже потолочном положении без потери качества шва. В программе для каждого положения прописывают индивидуальные параметры тока и скорости, чтобы жидкий металл не вытекал из ванны.

Когда заготовка имеет очень сложную форму, робота синхронизируют с внешним позиционером или вращателем. Это позволяет вращать деталь одновременно с движением горелки, чтобы шов всегда находился в максимально удобном положении. Такая связка двух механизмов превращает комплекс в мощный обрабатывающий центр с огромными возможностями.

Синхронизация осей гарантирует плавность переходов на углах и радиусах, где обычный сварщик может допустить ошибку. Программное обеспечение рассчитывает ускорение и замедление каждого мотора так, чтобы линейная скорость сварки оставалась константой. Это обеспечивает равномерное проплавление металла по всей длине соединения независимо от его ориентации в пространстве. Роботизированные ячейки часто оснащают двухстанционными столами, где на одной стороне робот варит, а на другой закрепляют новые заготовки.

Для успешной автоматизации детали должны иметь стабильные размеры и качественную подготовку кромок перед соединением. Если заготовки после лазерной или плазменной резки имеют большой разброс по габаритам, роботу будет сложно попасть в стык.

Кромки очищают от ржавчины, окалины и масла, чтобы исключить появление дефектов внутри шва при высоких скоростях процесса. Желательно использовать механическую обработку фасок, которая обеспечивает одинаковый угол разделки по всей длине заготовки. Чем выше точность предварительных операций, тем проще настроить программу для быстрой и качественной сварки.

Особое внимание уделяют чистоте поверхности в местах контакта заземляющих клемм для обеспечения стабильного электрического контакта. Если на металле есть слой цинка или краски, его необходимо удалять в зоне термического воздействия для предотвращения разбрызгивания. Фиксация деталей в оснастке должна быть жесткой и повторяемой, чтобы каждая новая деталь оказывалась в том же месте, что и предыдущая. Когда эти условия соблюдают, роботизированный комплекс работает на максимальной мощности без лишних остановок.
