Ручная дуговая сварка плавящимся электродом

Выбор полярности при работе на постоянном токе зависит от типа покрытия электрода и толщины свариваемого металла. Прямая полярность предполагает подключение положительного заряда к детали, а отрицательного - к электроду, что обеспечивает глубокое проплавление массивных заготовок.

При такой схеме основная тепловая энергия концентрируется на поверхности изделия, поэтому метод идеально подходит для резки или сварки толстостенных швеллеров. Когда на электрод подают плюс, а на деталь минус, полярность называют обратной. В этом случае сильнее нагревается именно расходный материал, что снижает риск прожога тонких листов стали. Производители указывают рекомендуемый режим на упаковке электродов, так как некоторые составы обмазки требуют строго определенного направления тока.

Если использовать обратную полярность для чувствительных к перегреву высоколегированных сталей, можно избежать выгорания легирующих элементов. Когда кабели подключают неверно, дуга становится нестабильной и сильно разбрызгивает капли металла вокруг зоны шва. Правильное распределение тепла гарантирует ровное формирование валика и облегчает отделение шлака после остывания.

Рутиловые электроды получили широкое распространение благодаря легкому розжигу дуги и возможности работать даже по ржавой поверхности. Основу их обмазки составляет диоксид титана, который обеспечивает мягкое горение и минимальное разбрызгивание при использовании переменного тока. Шлаковая корка после такой сварки отделяется очень легко, а шов имеет эстетичный вид с мелкой чешуйкой.

Эти расходные материалы часто выбирают для бытовых нужд или прихваток, потому что они не требуют высокой квалификации и сложной подготовки кромок. Однако прочность соединения при отрицательных температурах у таких марок будет ниже, чем у аналогов.

Электроды с основным покрытием содержат фтористые и карбонатные соединения, поэтому их используют для монтажа ответственных несущих конструкций. Они обеспечивают высокую пластичность и ударную вязкость металла шва, что важно для объектов с высокими нагрузками.

Такие марки требуют тщательной очистки кромок от масла и влаги, а также работают только на постоянном токе обратной полярности. Если пренебречь прокалкой этих электродов перед работой, в структуре металла могут появиться поры из-за водорода. Процесс требует уверенного владения дугой, так как повторный розжиг несколько сложнее.

В гигроскопичной обмазке электродов со временем накапливается влага, которая проникает в покрытие при хранении в сырых помещениях. Когда влажный электрод попадает в зону высокой температуры, вода мгновенно испаряется и насыщает сварочную ванну свободным водородом. Этот газ становится причиной появления внутренних микротрещин и пор, которые значительно снижают надежность и герметичность соединения.

При работе сырыми материалами дуга горит неровно, а обмазка может осыпаться кусками прямо во время процесса. Чтобы избежать таких дефектов, расходные материалы помещают в печи при температуре от +200℃ до +350℃ на 1–2 часа. Точные режимы термической обработки зависят от марки изделия и всегда указаны на заводской этикетке.

После прокалки электроды сохраняют свои свойства в течение нескольких часов, поэтому их лучше переложить в герметичные пеналы. Когда используют свежепрокаленные материалы, металл шва получается однородным и плотным без посторонних включений.

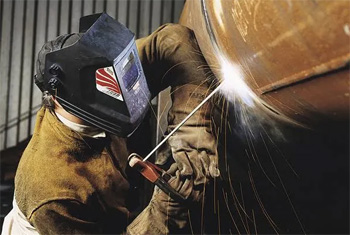

Этот этап подготовки обязателен при выполнении заказов на ответственные трубопроводы или резервуары под давлением. Сухой флюс обеспечивает стабильную газовую защиту расплава и правильное формирование химического состава наплавки.

Длина дуги - расстояние от кончика плавящегося стержня до поверхности сварочной ванны, которое должно составлять примерно 0.5–1.0 диаметра самого электрода. Короткая дуга обеспечивает максимальную концентрацию тепла и надежную защиту металла от атмосферного азота и кислорода.

При таком режиме капли расплава переходят в ванну быстро и равномерно, что формирует ровный и прочный шов. Если расстояние слишком мало, электрод может прилипнуть к детали, что приведет к короткому замыканию и порче обмазки. Опытный глаз всегда следит за этим промежутком, чтобы поддерживать стабильное горение на протяжении всего пути.

Когда дугу растягивают слишком сильно, ее энергия рассеивается, а глубина проплавления металла резко снижается. Длинная дуга часто блуждает по поверхности, что увеличивает разбрызгивание и ухудшает внешний вид готового изделия. В этом случае газовая защита работает неэффективно, поэтому в шов попадают вредные примеси из воздуха, вызывающие коррозию. При сварке в вертикальном или потолочном положении короткую дугу держат обязательно, чтобы силы поверхностного натяжения удерживали жидкий металл.

Толщина заготовки определяет выбор диаметра стержня, так как для качественного прогрева металла требуется определенная концентрация энергии. Если нужно соединить листы толщиной 2–3 мм, выбирают электроды диаметром 2.5 мм или 3 мм, чтобы избежать сквозных прожогов. Для массивных деталей от 5 до 10 мм используют расходные материалы размером 4–5 мм, которые позволяют наплавить нужный объем металла за один проход. При выборе слишком тонкого электрода для толстой плиты провар окажется поверхностным, и конструкция не выдержит расчетных нагрузок.

Каждому диаметру соответствует свой диапазон силы тока, который настраивают на передней панели аппарата. Ориентировочно на 1 мм диаметра стержня выставляют от 30 до 40 А тока, но эти значения корректируют под конкретные условия. Когда варят вертикальные швы, ток снижают на 10–15%, чтобы расплавленная масса не стекала вниз под действием гравитации.

Для потолочного положения требуются минимальные настройки мощности, которые позволяют металлу мгновенно застывать. Если ток будет чрезмерно высоким, обмазка электрода перегреется и потеряет защитные свойства еще до завершения работы.

Шлак представляет собой расплавленную обмазку электрода, которая должна всплывать на поверхность сварочной ванны и защищать ее от окисления. Если скорость ведения электрода слишком велика, жидкий металл застывает раньше, чем легкие фракции флюса успевают выйти наружу. В результате внутри соединения остаются пустоты, заполненные хрупким неметаллическим веществом, что делает конструкцию ненадежной.

Подобная проблема часто возникает при сварке глубоких разделок, если горелку наклоняют под неправильным углом к стыку. Когда дуга не успевает полностью расплавить кромки, шлак затекает в непрогретые зоны и блокирует сплавление металла.

Другой причиной дефекта может стать плохая очистка предыдущего слоя при многопроходной сварке толстых плит. Каждый новый проход требует полного удаления корки с помощью молотка и металлической щетки до чистого блеска. Если на поверхности останется хотя бы небольшой кусок старого шлака, он обязательно окажется внутри нового шва. Также важно следить за углом наклона электрода, чтобы давление дуги выдувало жидкий флюс в сторону, противоположную направлению движения.

Сварка металла с цинковым покрытием сопряжена с определенными трудностями, так как цинк испаряется при температуре +906℃, что намного ниже точки плавления стали. Пары этого металла активно проникают в структуру шва и вызывают появление пор, которые делают стык негерметичным. Кроме того, вдыхание белого дыма при сгорании цинка вызывает тяжелое отравление организма, поэтому работать нужно в масках с фильтрами.

Перед началом операции слой покрытия в зоне сварки на расстоянии 20–30 мм от края обязательно удаляют механическим способом. Использование шлифовальной машины позволяет очистить сталь до чистого металла и обеспечить стабильный контакт. Если зачистка невозможна по техническим причинам, применяют специальные электроды с органическим или рутиловым покрытием. В этом случае сварку ведут медленнее, чтобы дать цинку полностью выгореть впереди сварочной ванны.

Электрод совершает возвратно-поступательные движения, которые способствуют более эффективному удалению газовых пузырей из расплава. После завершения работ зону шва тщательно зачищают и покрывают антикоррозийным составом для восстановления защитного слоя.

Высокая температура дуги вызывает локальное расширение стали, которое при остывании сменяется усадкой и приводит к короблению изделия. Чтобы длинный шов не выгнул деталь дугой, применяют обратноступенчатый метод, когда всю дистанцию разбивают на короткие отрезки. Каждый участок длиной 150–200 мм варят в направлении, которое противоположно общему вектору движения. Такая техника позволяет распределить тепловые напряжения более равномерно по всей плоскости заготовки.

Эффективным способом борьбы с деформациями считается жесткое закрепление деталей на массивном сварочном столе с помощью прижимов. Если конструкция позволяет, швы накладывают в шахматном порядке, чередуя стороны соединения для компенсации усилий. Предварительный подогрев всей детали до +150℃ снижает температурный градиент и уменьшает риск появления внутренних напряжений.

Когда заготовки имеют большую толщину, целесообразно оставлять технологический зазор, который позволит металлу свободно сжиматься при остывании. После окончания процесса детали оставляют в зафиксированном состоянии до полного снижения температуры до комнатных значений.

Современные инверторные источники питания преобразуют переменный ток сети в высокочастотный ток, что позволяет использовать компактные трансформаторы малого веса. Эти устройства обеспечивают идеально стабильную дугу, которая не зависит от колебаний напряжения в питающей сети здания.

В отличие от старых трансформаторов инверторы имеют встроенные функции, облегчающие работу новичкам и профессионалам. Функция Hot Start временно увеличивает ток в момент касания, что гарантирует мгновенный розжиг даже на плохих электродах. Опция Arc Force предотвращает прилипание стержня к металлу, автоматически повышая мощность при чрезмерном сокращении дуги.

Инверторы потребляют значительно меньше электроэнергии и не создают резких скачков нагрузки, которые могут повредить бытовую технику. Благодаря плавной регулировке тока можно точно настроить режим для сварки очень тонких листов или работы с цветными металлами. Компактные размеры позволяют переносить аппарат на плечевом ремне, что удобно при монтаже конструкций на высоте или в тесных подвалах.

Сварка в вертикальном положении считается сложной операцией, так как под действием силы тяжести расплавленный металл стремится вытечь из сварочной ванны. Метод «снизу вверх» позволяет использовать уже застывшую часть шва в качестве своеобразной полки для новой порции металла.

Сначала на нижней точке формируют небольшую площадку, а затем электрод перемещают короткими движениями из стороны в сторону. Ток при этом выставляют на 15% ниже, чем при работе в нижнем положении, чтобы ванна имела минимальный объем и быстро кристаллизовалась. Дугу держат максимально короткой, что помогает каплям переходить в шов без лишнего разбрызгивания. Электрод наклоняют под углом 80 градусов к вертикали, направляя тепло снизу под жидкий металл.

В крайних точках при поперечных колебаниях делают небольшие задержки для обеспечения качественного проплавления кромок. Это предотвращает появление подрезов - узких канавок по краям шва, которые сильно ослабляют конструкцию. Если ванна становится слишком жидкой, сварку прерывают на доли секунды для частичного остывания металла.

Процесс сопровождается мощным ультрафиолетовым излучением и разлетом раскаленных брызг, поэтому защита тела и глаз имеет первостепенное значение. Сварочная маска с современным светофильтром типа «хамелеон» мгновенно затемняется при зажигании дуги и надежно оберегает сетчатку от ожогов.

Одежду выбирают из плотной парусины или кожи с огнестойкой пропиткой, чтобы исключить возгорание от попадания искр. Руки защищают специальными крагами из спилка, которые закрывают запястья и предотвращают термические травмы при замене горячего электрода. Обувь должна иметь жесткий подносок и закрытую шнуровку для защиты ног от падающих капель расплава.

В помещении обязательно организуют приточно-вытяжную вентиляцию, так как при сгорании обмазки выделяются токсичные газы и мелкодисперсная пыль. Работа в закрытых емкостях требует использования принудительной подачи чистого воздуха под маску сварщика для предотвращения удушья. Электробезопасность обеспечивают за счет использования исправных кабелей с целой изоляцией и надежного заземления корпуса аппарата.

Чугун содержит большое количество углерода и обладает плохой пластичностью, что часто приводит к появлению трещин при резком нагреве или охлаждении. Для ремонта чугунных изделий ручным способом используют специальные электроды с высоким содержанием никеля или меди.

Перед началом работ края трещины обязательно засверливают, чтобы остановить ее дальнейшее распространение по телу детали. Заготовку прогревают до температуры +250℃, что снижает внутренние напряжения и улучшает условия для формирования качественного шва. Сварку ведут короткими участками по 20–30 мм вразброс, избегая чрезмерного накопления тепла в одной точке.

После наложения каждого короткого шва горячий металл проковывают легким молотком для снятия напряжений усадки. Остывание детали должно происходить максимально медленно, для чего ее часто засыпают сухим песком или укрывают асбестовой тканью.

Если варить чугун холодным способом без прогрева, шов может отслоиться от основного металла сразу после завершения работы. Никелевые стержни обеспечивают вязкость соединения, которая позволяет материалу переносить вибрационные нагрузки.

Залипание расходного материала чаще всего происходит из-за слишком низкой силы тока, которой не хватает для мгновенного расплавления кончика стержня. В момент контакта металлы схватываются, и ток короткого замыкания разогревает весь электрод докрасна, разрушая его обмазку.

Чтобы исправить ситуацию, нужно увеличить значение ампер на аппарате на 10–20 единиц и попробовать розжиг снова. Также причиной может стать плохой контакт зажима массы на грязной или окрашенной поверхности заготовки. Место подключения кабеля к детали следует зачистить болгаркой до появления металлического блеска для обеспечения свободной циркуляции тока.

Иногда проблема кроется в низком качестве самих электродов или их чрезмерной влажности после долгого хранения. Прокалка материалов в печи часто решает проблему нестабильного розжига и делает дугу более послушной. Если работа идет на длинном удлинителе, напряжение в сети может падать, что негативно сказывается на мощности инвертора. В этом случае стоит использовать провода с большим сечением или сократить дистанцию до розетки.
