Ручная вальцовка

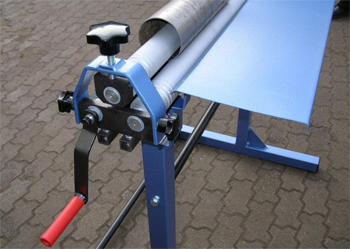

механический станок для ручной вальцовки

Конструкция ручных станков может предполагать их монтаж на верстаке или же на полу. Как и в автоматическом оборудовании (электромеханическом и гидравлическом), основой такого устройства является станина. Но в отличие от “автоматики” она не так массивна. По способу изготовления эта основа может быть ручной или сварной.

Ручная вальцовка труб и другого проката проводится за счет валков (вальцов), которыми оборудовано устройство. Простейшие ручные станки оснащены двумя валками, более сложные - тремя или четырьмя.

Лидером производства и, соответственно, продаж на предприятиях считается трехвалковое устройство. Принцип его работы прост: два нижних валка вращаются, перемещая заготовку, а верхний, который может двигаться вертикально, прижимает ее, “отвечая” за гиб заданного диаметра.

Вальцы для ручной вальцовки листового металла имеют ровную поверхность, прокатывающие прутки и проволоку снабжены углублениями (канавками), в которые закладываются заготовки.

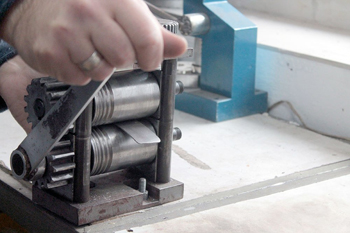

ювелирный станок для ручной вальцовки

Наиболее простым из ручного оборудования считается устройство, оснащенное двумя валками. Его используют для придания заготовкам правильной скругленной формы: например, для изготовления цилиндрических труб из металлических листов. Такие операции относятся к простой вальцовке труб.

Валки в станках этого типа размещаются параллельно по горизонтали. Верхний вал имеет вдвое меньший размер, чем нижний, и является статичным. На нижний ложится двойная миссия: за счет перемещения по вертикали он прижимает заготовку к верхнему валу и осуществляет ее прокатку. Необходимый радиус гиба задается силой прижатия листа.

Благодаря мягкому покрытию нижнего вала (обычно на него “надевают” резину или полиуретан) операция тоже проходит без негативных последствий. Валы работают настолько “безболезненно” для заготовки, что могут придать необходимый радиус даже гофрированному, штампованному и перфорированному листу. В этом случае требования вальцовки ручной не ограничены и к материалу заготовки: обработка доступна и для мягких, и для твердых сплавов.

И все-таки по эффективности двухвалковые устройства уступают станкам, в конструкции которых три вальца. Они производительнее, гарантируют более высокую точность. Технологическое отличие процесса заключается в том, что заготовка обкатывается вокруг верхнего валка. Именно от его размеров и регулируемого положения по высоте относительно двух нижних валов зависит радиус гиба в каждой конкретной операции.

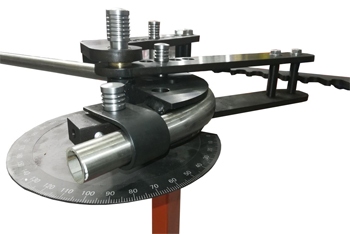

приспособление для ручной вальцовки труб

Перед началом ручной вальцовки листового металла мастер поднимает подвижный вал станка, устанавливает в него лист, прижимает к статичному валу (валам) при помощи специальных винтов. После закрепления элементов лист пропускают через валы усилием рук. Чтобы высвободить вальцованную заготовку, вал откидывается или полностью снимается.

В целом процесс достаточно прост, но при ручном исполнении всё-таки чреват погрешностями. Не стоит забывать и о физической усталости специалиста, если ему необходимо обработать не одну деталь, а серию.
