Рулон медный

Рулон медный: свойства, производство и применение

Медный рулон - один из ключевых продуктов металлопроката, широко используемый в разных отраслях промышленности благодаря уникальным свойствам меди. Медь как материал ценится за высокую электропроводность, теплопроводность, коррозионную стойкость и пластичность.

Медные рулоны представляют собой листы меди, свернутые в рулон для удобства транспортировки, хранения и дальнейшей обработки. Они находят применение в электротехнике, строительстве, машиностроении, а также в производстве декоративных элементов и оборудования.

Характеристики медных рулонов

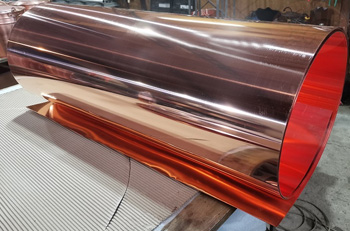

рулон медный легко размотать и разделить на небольшие отрезки

Медные рулоны производят из меди высокой чистоты (обычно 99,9% и выше) или ее сплавов. Их толщина варьируется от 0,1 мм до 3 мм и более в зависимости от назначения. Тонкие рулоны (0,1–0,5 мм) часто используют в электротехнике, тогда как более толстые (1–3 мм) применяют в строительстве и машиностроении.

Стандартная ширина рулонов составляет от 100 мм до 1000 мм, но может быть изменена под заказ. Длина определяется заказчиком или ограничена весом рулона (обычно до 3-5 тонн). Наиболее распространены марки М1, М2, М3 (по ГОСТ 859-2014), где М1 - медь высшей чистоты с минимальным содержанием примесей.

Медные рулоны поставляются в мягком (отожженном), полутвердом или твердом состоянии, что влияет на их механические свойства и дальнейшую обработку. Их поверхность может быть полированной, матовой или с нанесением защитного покрытия для предотвращения окисления.

Медь обладает плотностью около 8,96 г/см³, температурой плавления 1083°C и отличной пластичностью, что позволяет формировать рулоны без потери прочности.

Технология производства

Производство медных рулонов - сложный технологический процесс, включающий несколько этапов:

1. Подготовка сырья. Исходным материалом служит катодная медь или медный лом, которые подвергаются плавке в индукционных или дуговых печах. Для получения меди высокой чистоты применяют электролитическое рафинирование, удаляющее примеси (например, серу, кислород, железо);
2. Литье. Расплавленная медь разливается в слитки или заготовки методом непрерывного литья. Этот процесс позволяет получить заготовки с однородной структурой и минимальными внутренними дефектами;
3. Прокатка. Заготовки проходят горячую и холодную прокатку. Горячая проводится при температурах 800–900°C для придания заготовке первичной формы и толщины. Холодная выполняется при комнатной температуре для достижения точных размеров и улучшения поверхностных характеристик. На этом этапе медь может подвергаться промежуточному отжигу для снятия внутренних напряжений и повышения пластичности;
4. Отжиг. Для придания рулонам требуемого состояния (мягкого, полутвердого или твердого) применяется термообработка. Отжиг проводится в защитной атмосфере (например, в азоте или аргоне) для предотвращения окисления;
5. Резка и сворачивание. После прокатки медные листы обрезают до заданной ширины с помощью высокоточных станков. Затем листы сворачивают в рулоны на специальных намоточных устройствах. Для защиты поверхности рулонов от механических повреждений и окисления могут наноситься временные покрытия или упаковка;
6. Контроль качества. Каждый рулон проходит проверку на соответствие стандартам (например, ГОСТ 1173-2006 для медных лент и полос). Проверяются: химический состав (с помощью спектрального анализа), механические свойства (прочность, удлинение, твердость), геометрические параметры (толщина, ширина, ровность кромок), состояние поверхности (отсутствие царапин, пятен, окислов).

Стандарты и маркировка

погрузка медных рулонов

В России производство и характеристики медных рулонов регулируются следующими стандартами:

• ГОСТ 859-2014 - определяет марки меди и допустимое содержание примесей;
• ГОСТ 1173-2006 - устанавливает требования к медным лентам, включая рулоны;
• ГОСТ 495-92 - регламентирует производство медных листов и полос.

Маркировка рулонов включает информацию о марке меди (например, М1), состоянии материала (М - мягкое, Т - твердое), размерах (толщина × ширина) и номере партии. Например, маркировка «М1М 0,5×600» указывает на мягкий рулон марки М1 толщиной 0,5 мм и шириной 600 мм.

Применение медных рулонов

Преимущества и недостатки

Преимущества:

• высокая электропроводность и теплопроводность;
• коррозионная стойкость (особенно при образовании патины);
• пластичность, облегчающая обработку (резку, гибку, штамповку);
• долговечность (срок службы медных изделий может превышать 100 лет);
• эстетичный внешний вид.

Недостатки:

• высокая стоимость по сравнению с другими металлами (например, алюминием или сталью),
• склонность к окислению при отсутствии защитного покрытия,
• ограниченная механическая прочность по сравнению со сталью.

Тенденции и инновации

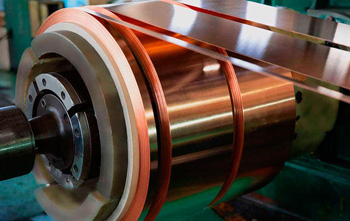

намотка медного рулона

Современные технологии производства медных рулонов направлены на повышение эффективности и экологичности. Среди новшеств использование переработанной меди для снижения затрат и экологического следа; разработка покрытий, предотвращающих окисление и увеличивающих срок службы; производство ультратонких рулонов (толщиной менее 0,1 мм) для микроэлектроники.

Кроме того, растет спрос на медные рулоны в возобновляемой энергетике, например, для производства солнечных панелей и компонентов ветрогенераторов.

Медный рулон - универсальный продукт металлопроката, сочетающий в себе выдающиеся физические и химические свойства меди с удобством формы. Его производство требует высокой точности и соблюдения строгих стандартов, что гарантирует качество и надежность материала.

Благодаря широкому спектру применения - от электротехники до строительства и дизайна - медные рулоны остаются востребованным материалом в промышленности и продолжают играть ключевую роль в технологическом прогрессе. В условиях роста экологических требований и развития новых технологий спрос на медные рулоны будет только увеличиваться, что подчеркивает их значимость в современном мире.
