Сетка композитная

Композитная сетка: характеристики, производство и применение

Определение и состав композитной сетки

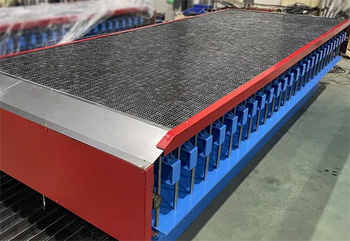

мелкоячеистая сетка композитная сходит со со станка

Композитная сетка - изделие, изготовленное из коррозионностойких композитных арматурных стержней, которые пересекаются под различными углами (обычно 90°) и фиксируются в местах пересечения. Стержни могут быть изготовлены из стекловолокна, базальтовых волокон или углеродных волокон, пропитанных полимерным связующим, таким как эпоксидная или полиэфирная смола.

Поверхность стержней может быть гладкой, обсыпанной песком для улучшения адгезии с бетоном или иметь рифленый (периодический) профиль. Основные типы композитной сетки по материалу стержней:

• стеклопластиковая (АСП). Изготавливается из стекловолокон, наиболее распространенный и экономичный вариант;
• базальтопластиковая (АБП). Производится из базальтовых волокон, отличается повышенной устойчивостью к агрессивным средам;
• углепластиковая (АУП). Основана на углеродных волокнах, характеризуется высокой прочностью, но дороже других видов.

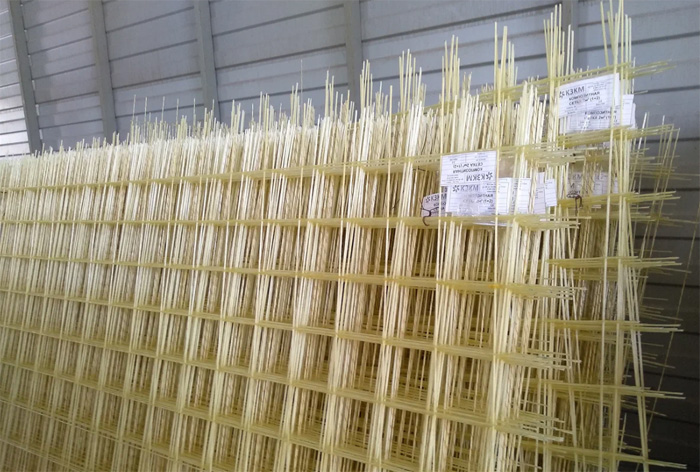

Композитная сетка выпускается в виде карт (листов) или рулонов, что упрощает транспортировку и монтаж. Наиболее популярные размеры карт: 500×2000 мм, 380×2000 мм, 350×2000 мм. Размеры ячеек варьируются (50×50 мм, 100×100 мм, 150×150 мм и др.) в зависимости от назначения.

Характеристики композитной сетки

Композитная сетка обладает рядом уникальных физико-механических свойств, которые обеспечивают ей преимущество перед металлическими аналогами:

• коррозионная стойкость. Композитные материалы не подвержены коррозии, что позволяет использовать сетку в агрессивных средах, включая щелочные растворы, соленую воду и химически активные вещества. Это особенно важно при армировании бетонных конструкций, эксплуатируемых в условиях повышенной влажности или вблизи морских побережий;
• низкая теплопроводность. В отличие от металлической сетки, которая создает «мостики холода», композитная практически не проводит тепло. Это снижает теплопотери в ограждающих конструкциях до 34%, что способствует повышению энергоэффективности зданий;
• высокая прочность на разрыв. Предел прочности на растяжение композитной сетки в 2,5–3 раза выше, чем у стальной арматуры того же диаметра. Это позволяет использовать стержни меньшего диаметра при сохранении несущей способности (концепция «равнопрочной замены»);
• легкий вес. Композитная сетка в 8–12 раз легче металлической, что упрощает транспортировку, монтаж и снижает нагрузку на фундамент;
• долговечность. Срок службы композитной сетки составляет более 80 лет, так как она устойчива к деградации под воздействием внешних факторов;
• диэлектрические свойства. Композитная сетка не проводит электричество, что делает ее безопасной для использования вблизи линий электропередач и в конструкциях, требующих электроизоляции;
• устойчивость к температурным перепадам. Материал сохраняет свои свойства в широком диапазоне температур (от -70°C до +100°C), что позволяет применять его в суровых климатических условиях.

По форме ячеек композитная сетка может быть с квадратными ячейками (наиболее распространенный тип), с прямоугольными или с ячейками нестандартной формы (ее делают по индивидуальному заказу).

Технология производства

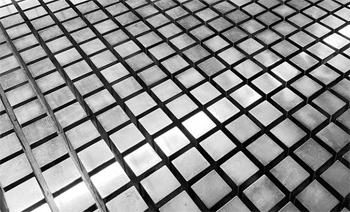

сетка композитная легка, долговечна и не боится коррозии

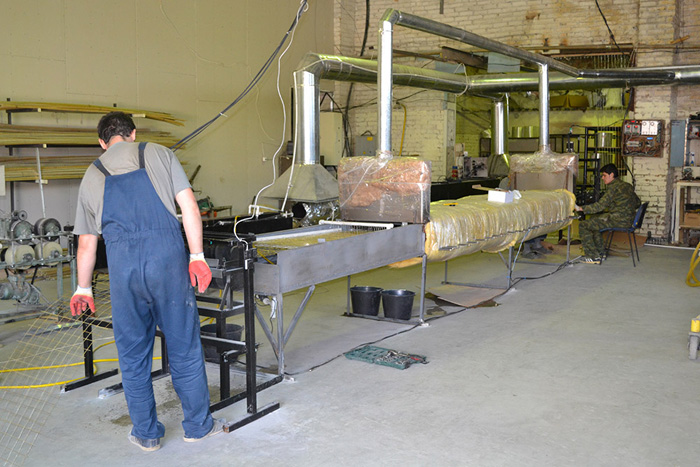

Производство композитной сетки - высокотехнологичный процесс, включающий несколько этапов:

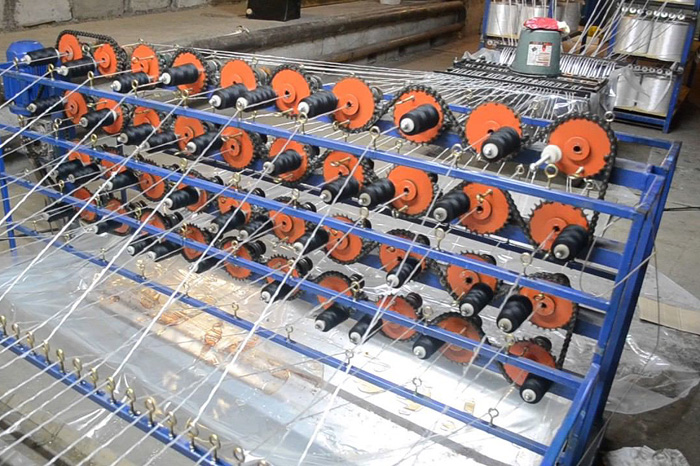

• Подготовка сырья. Волокна (стеклянные, базальтовые или углеродные) подаются в механизм натяжения. Обычно используется до 60 нитей толщиной 10–16 микрон;
• Пропитка полимером. Волокна пропитываются термореактивным связующим (например, эпоксидной смолой), что придает стержням прочность и устойчивость к внешним воздействиям;
• Формовка стержней. Пропитанные волокна проходят через фильеры, формируя стержни нужного диаметра (обычно 2–12 мм). На этом этапе может наноситься песочное покрытие или создаваться рифленый профиль для улучшения адгезии;

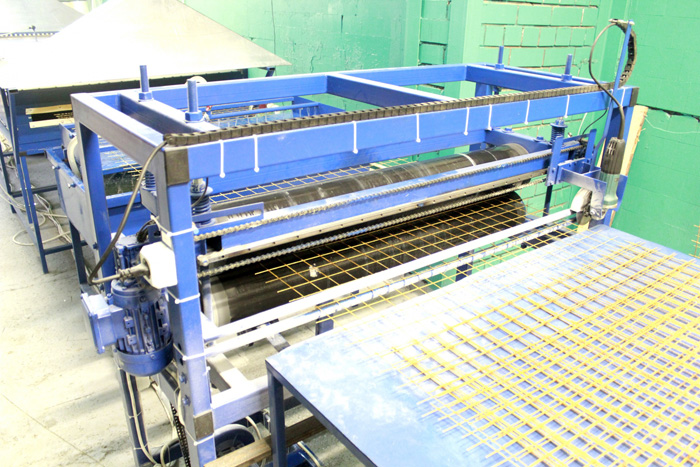

• Сборка сетки. Стержни укладываются взаимно перпендикулярно и скрепляются в узлах пересечения.

Существует несколько методов фиксации. Автоматическая сборка с пластиковыми креплениями обеспечивает высокую производительность и надежную фиксацию, разработана в России. Связывание нитками используется за рубежом, но менее устойчиво к сдвиговым нагрузкам. Ручная сборка применяется для мелкосерийного производства или нестандартных заказов.

Кроме того сетка подвергается термической обработке для отверждения полимерного связующего, что обеспечивает монолитность конструкции. Готовые изделия нарезают на карты или сворачиваются в рулоны, после чего упаковывают их для транспортировки.

Производство композитной сетки до 40% экономичнее, чем стальной, так как не требует добычи руды и энергоемкой плавки металла.

Области применения

Композитная сетка широко используется в разных отраслях благодаря своим универсальным свойствам. Основные направления применения:

• строительство. Армирование бетонных конструкций (фундаменты, плиты перекрытия, стены). Усиление кирпичной и блочной кладки (газобетон, керамогранит, кирпич). Армирование стяжки пола, особенно в зонах с повышенными нагрузками (производственные цеха, склады). Штукатурные работы: композитная сетка предотвращает появление трещин и повышает прочность покрытия;
• дорожное строительство. Армирование асфальтобетонных покрытий для предотвращения трещин и повышения долговечности дорог. Устройство дорожных плит и аэродромных покрытий;
• гидротехнические сооружения. Армирование конструкций, эксплуатируемых в условиях повышенной влажности (дамбы, пирсы, резервуары);
• ландшафтный дизайн и архитектура. Устройство заборов, ограждений и декоративных элементов. Армирование элементов малых архитектурных форм;
• промышленность. Изготовление защитных экранов и сеток для дверных проемов (например, против насекомых). Усиление конструкций в химической и пищевой промышленности, где требуется устойчивость к агрессивным веществам.

Преимущества и недостатки

Преимущества:

• высокая коррозионная стойкость позволяет сократить толщину защитного слоя бетона без потери долговечности конструкции;
• легкость и удобство монтажа снижают трудозатраты и стоимость транспортировки;
• экономия на материалах. За счет равнопрочной замены можно использовать стержни меньшего диаметра, что снижает затраты на 10–30%;
• энергоэффективность. Низкая теплопроводность способствует снижению затрат на отопление;
• долговечность и минимальные эксплуатационные расходы.

Недостатки:

• более низкий модуль упругости по сравнению с металлической сеткой (около 50 000 МПа против 200 000 МПа у стали), что требует дополнительных расчетов при проектировании;
• ограниченная устойчивость к высоким температурам. Композитная сетка теряет прочность при нагреве выше 150–200°C;
• невозможность сварки. Для соединения стержней используются пластиковые стяжки или проволока, что может усложнить монтаж в некоторых случаях;
• более высокая начальная стоимость в сравнении с металлической сеткой (хотя это компенсируется долговечностью и экономией на эксплуатации).

Сравнение с металлической сеткой

Металлическая сетка, изготовленная из углеродистой или нержавеющей стали, традиционно используется для армирования, но имеет ряд ограничений. Стальная сетка подвержена ржавчине, что снижает срок службы конструкций, особенно в агрессивных средах. Металл создает «мостики холода», увеличивая теплопотери. Стальная сетка значительно тяжелее, что усложняет транспортировку и монтаж. Металл проводит электричество, что может быть нежелательно в некоторых конструкциях.

Композитная сетка устраняет эти недостатки, но уступает металлу в модуле упругости, что требует более тщательного проектирования. Выбор между композитной и металлической сеткой зависит от конкретных условий эксплуатации, бюджета и требований к долговечности.

Нормативная база

В России производство и применение композитной сетки регламентируется следующими стандартами:

• ГОСТ 31938-2012: «Арматура композитная полимерная для армирования бетонных конструкций»,
• ГОСТ 23279: Требования к армированию каменных конструкций,
• международный стандарт ISO 10406-1:2008 также используется как аналог для гармонизации технических требований.

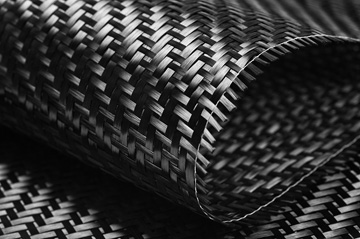

сетка композитная с плетеной структурой

Все партии композитной сетки должны проходить сертификацию и контроль качества, чтобы соответствовать указанным стандартам.

Композитная сетка - инновационный материал, который сочетает в себе высокую прочность, коррозионную стойкость и энергоэффективность, что делает ее перспективной альтернативой традиционным металлическим сеткам. Ее уникальные свойства, такие как легкий вес, долговечность и низкая теплопроводность, обеспечивают широкое применение в строительстве, дорожном хозяйстве и промышленности.

Несмотря на некоторые ограничения, такие как более низкий модуль упругости и невозможность сварки, композитная сетка демонстрирует значительные преимущества в долгосрочной перспективе, включая снижение эксплуатационных затрат и повышение надежности конструкций.

С развитием технологий производства и дальнейшей стандартизацией композитная сетка продолжит укреплять свои позиции на рынке строительных материалов, способствуя созданию более устойчивых и энергоэффективных объектов.
