Шпунт Ларсена

Стальные панели устанавливают в проектное положение тремя основными способами в зависимости от плотности почвы и близости соседних зданий.

Вибропогружение эффективно для песчаных и влажных грунтов, потому что вибрация значительно снижает трение между металлом и землей. Когда работы проводят в черте города, выбирают статическое вдавливание для исключения разрушительного воздействия на фундаменты окружающих домов.

Ударный метод с использованием дизельных или гидравлических молотов применяют на очень плотных глинистых участках. Такая технология обеспечивает максимальную глубину прохождения профиля через твердые слои, но процесс требует применения тяжелой техники с крановыми установками.

Если почва содержит крупные камни или твердые включения, то сначала выполняют лидерное бурение скважин. Когда шпунт достигает нужной отметки, проверяют вертикальность всей стены с помощью лазерных нивелиров. Монтаж проводят последовательно, постепенно формируя сплошную металлическую стену.

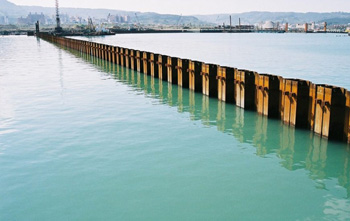

Герметичность ограждения создают за счет плотного сцепления замков типа «кулачок-паз» при наборе стены из отдельных панелей. В естественном состоянии стальное соединение может пропускать небольшое количество влаги, поэтому для полной изоляции используют специальные герметики.

Перед погружением в полость замка наносят густые мастики на основе полиуретана или битума, которые расширяются при контакте с водой. Этот процесс превращает металлическое препятствие в непроницаемый барьер для мощных грунтовых потоков. Если уровень воды в водоеме очень высокий, то стыки дополнительно проваривают электросваркой выше уровня земли. Такая защита необходима при строительстве причалов, камер шлюзов и доков.

Замковые соединения выдерживают значительное гидростатическое давление без всякого риска разрыва или смещения панелей. Со временем микроскопические зазоры в металле забиваются частицами песка и ила, что создает естественную пробку.

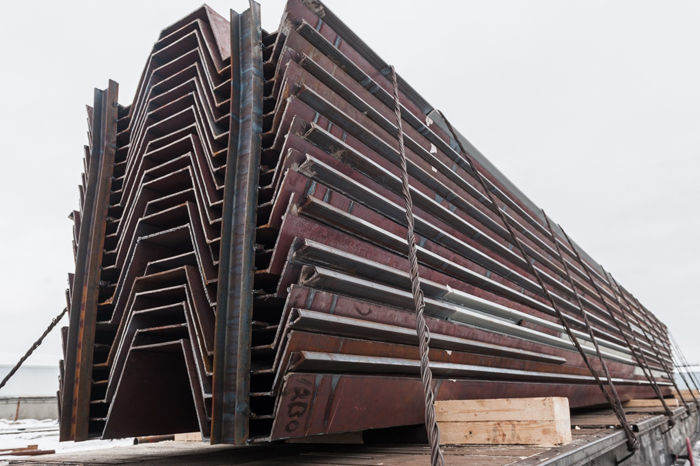

5-10 раз в зависимости от условий погружения и способа монтажа. После извлечения из земли каждую панель тщательно осматривают на наличие трещин, вмятин и деформаций замковых соединений. Если металл сохранил первоначальную геометрию, его очищают от остатков грунта и ржавчины механическим способом.

Повторное использование шпунта существенно снижает общую смету на возведение временных ограждений котлованов. Когда на торцах обнаруживают разрывы, их обрезают или выправляют на специальных гидравлических стендах в заводских условиях. Многократный оборот металла позволяет экономить до 40% бюджета проекта. Но нужно помнить, что срок службы материала могут сокращать агрессивные химические примеси в почве и наличие мощных блуждающих токов.

Перед каждым новым циклом работ замки смазывают для уменьшения трения и облегчения вхождения в грунт. Если шпунт получил серьезные повреждения, его переводят в разряд некондиции для укрепления откосов или отправляют на переплавку.

Демонтаж ограждения проводят после завершения заливки бетона и полной обратной засыпки пазух готового фундамента. Для этой задачи применяют вибропогружатели с функцией обратного удара или мощные гидравлические системы выдергивания.

Процесс начинают с передачи вибрации на панель для разрушения связей металла с плотными слоями почвы. Когда трение снижают до минимума, шпунт плавно поднимают вверх с помощью мощного крана. Если извлечение идет с трудом, используют метод предварительного подмыва грунта струей воды под высоким давлением. Такая технология позволяет сохранить форму замков для последующей работы материала на других объектах.

Образовавшиеся в земле пустоты после выемки стальных листов обязательно заполняют песком или цементным раствором. Это предотвращает внезапную просадку окружающего грунта и деформацию расположенных рядом зданий. Весь процесс требует строгого соблюдения техники безопасности и постоянного наблюдения за состоянием соседних объектов.

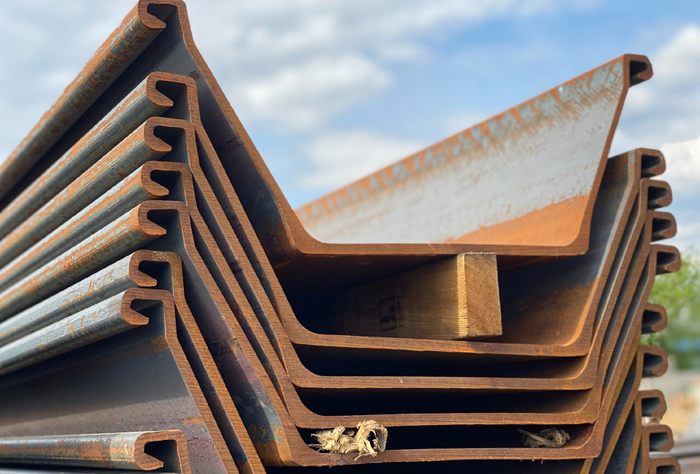

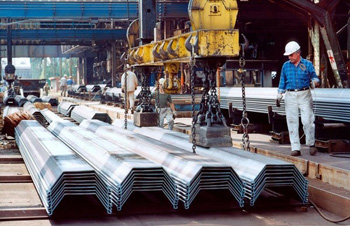

Горячекатаные изделия изготавливают на прокатных станах из разогретых до +1200℃ заготовок, что придает замкам исключительную прочность. Холодногнутые модели производят из стального листа методом профилирования без предварительного нагрева металла. Горячекатаный шпунт имеет более массивный и сложный замок, который выдерживает многократные циклы монтажа и демонтажа. Холодногнутый выбирают для разовых небольших проектов или при работе в очень легких грунтах.

Толщина стенок у горячих панелей может достигать 20 мм, что обеспечивает огромную жесткость всей ограждающей стены. Гнутый профиль обычно имеет толщину до 10 мм и более простую геометрию стыковки.

В ответственных гидротехнических сооружениях применяют только горячекатаный прокат из-за его высокой водонепроницаемости и надежности. Холодногнутые панели часто имеют большие допуски по размерам замков, что может привести к протечкам под сильным давлением.

Металлические панели демонстрируют отличные результаты в песчаных, глинистых и болотистых почвах разной степени плотности. Но шпунт Ларсена невозможно погрузить в скальные породы или в грунты с большим количеством крупных валунов. Острые камни могут деформировать нижнюю кромку панели или полностью разрушить замковое соединение.

При столкновении с непреодолимым препятствием металл начинает скручиваться, что нарушает герметичность всей стены. В таких условиях применяют методы предварительного разбуривания или выбирают другие способы ограждения котлована. Также использование шпунта затруднено в очень плотных и сухих пластичных глинах без лидерных скважин.

На очень мягких или жидких илах панели могут не обеспечить требуемую прочность без установки дополнительных распорных систем. В таких грунтах шпунт может смещаться под действием собственного веса или давления воды. Для стабилизации конструкции используют анкерные сваи или мощные стальные пояса из двутавровых балок.

Защитный слой на поверхности стали значительно продлевает срок эксплуатации конструкции в условиях постоянного контакта с водой. Для этих целей используют эпоксидные составы или густые битумные мастики, которые наносят в заводских условиях.

Покрытие создает надежный барьер против окисления металла и предотвращает истончение стенок шпунта со временем. В морской воде скорость коррозии черной стали может достигать 0.2 мм в год, поэтому защита становится обязательным требованием.

Нанесение полимерных красок проводят после тщательной пескоструйной очистки металла для обеспечения максимальной адгезии. Качественная изоляция позволяет шпунтовой стене служить более 50 лет без проведения капитального ремонта. Временные ограждения часто оставляют без покрытия для снижения затрат, так как срок их работы не превышает одного года.

Для создания замкнутых прямоугольных или многогранных котлованов используют специальные угловые секции и переходники. Стандартная панель шпунта Ларсена не позволяет повернуть стену на угол 90 градусов без нарушения целостности замков. Угловые коннекторы представляют собой литые или сварные детали, которые соединяют две основные панели в единый узел.

Использование таких элементов обеспечивает полную герметичность углов и исключает прорыв воды внутрь площадки. Конструкция углов выдерживает повышенные напряжения от давления грунта в местах поворота стены. Металл здесь имеет увеличенную толщину для предотвращения деформации при забивке.

Существуют универсальные поворотные замки, которые позволяют менять направление стены в диапазоне от 0 до 180 градусов. Это необходимо при строительстве объектов сложной формы, таких как опоры мостов или очистные сооружения. Угловые детали монтируют одновременно с основными панелями, соблюдая строгую последовательность набора стены. Правильная стыковка исключает появление зазоров, через которые может вымываться почва из-под фундамента.

Для укрепления глубоких котлованов с огромным давлением грунта используют комбинацию из шпунта Ларсена и стальных труб большого диаметра. В такой системе трубы выполняют роль основных несущих свай, а шпунтовые панели служат связующим звеном и герметичным экраном. Трубы забивают в землю на определенном расстоянии друг от друга, после чего к ним приваривают замки для крепления шпунта.

Такая стена обладает колоссальной жесткостью на изгиб и выдерживает нагрузки, которые не под силу обычному профилю. Комбинированные конструкции применяют при строительстве глубоководных причалов и мощных гидроэлектростанций.

Использование труб позволяет значительно увеличить глубину котлована без установки громоздких внутренних распорок. Внутреннюю полость стальных свай часто заполняют бетоном для повышения их несущей способности и защиты от коррозии. Шпунт Ларсена в этой схеме обеспечивает надежную гидроизоляцию и предотвращает просыпание грунта между трубами. Экономическая выгода заключается в возможности оптимизации веса металла при сохранении высокой прочности объекта.

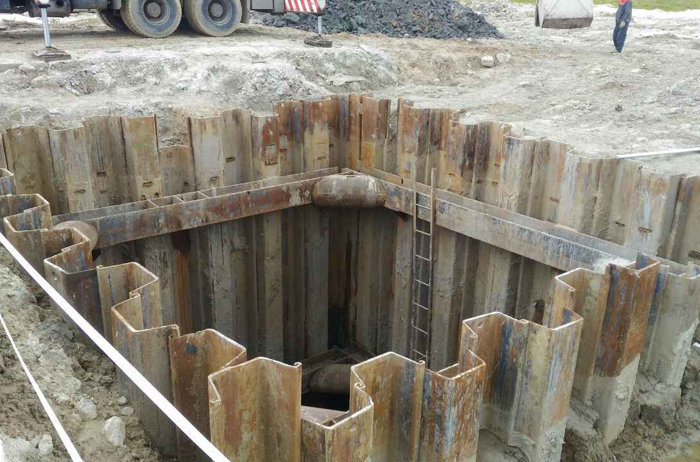

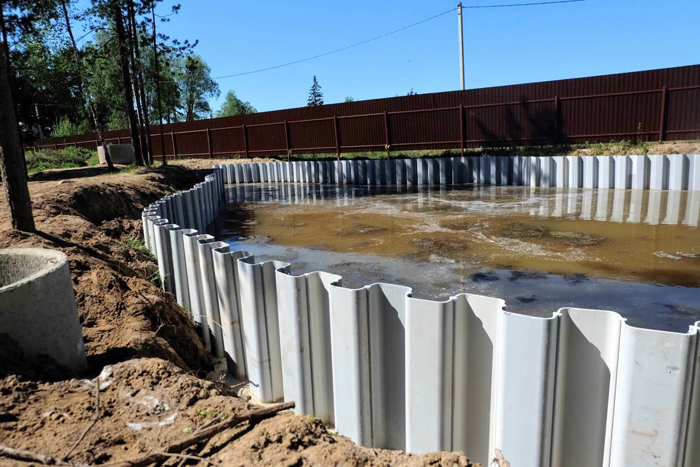

Шпунтовое ограждение служит основным элементом защиты рабочих и техники от внезапного обрушения стен ямы. Для предотвращения прогиба панелей внутрь котлована монтируют поясную систему из мощных стальных балок. Балки опоясывают периметр по горизонтали и передают нагрузку на распорки или анкерные крепления.

Количество уровней такого усиления зависит от глубины выемки грунта и давления подземных вод. Весь процесс разработки почвы ведут под постоянным наблюдением геодезистов для выявления малейших смещений металла. Постоянный контроль за уровнем воды внутри и снаружи контура помогает вовремя заметить протечки в замковых соединениях. Если обнаруживают свищи, их немедленно заделывают цементным раствором или специальными герметизирующими смолами.

Пространство за шпунтовой стеной должно быть свободным от складирования тяжелых материалов для исключения избыточного давления. Все сварные швы на распорных конструкциях проверяют на отсутствие трещин после каждого этапа выемки земли.

Для временных строительных работ закупка нового проката часто становится избыточной тратой бюджета компании. Аренда позволяет оплачивать только фактическое время нахождения панелей на площадке, что сокращает расходы на 30-50%. Подрядчику не нужно организовывать складское хранение огромных пачек металла и заниматься его охраной в перерывах между проектами. После завершения работ на одном объекте шпунт извлекают и возвращают владельцу, который берет на себя обязательства по его ремонту и очистке.

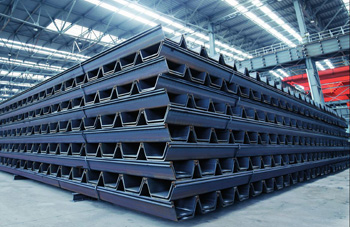

Компании-поставщики обычно имеют в наличии разные типы профилей, что позволяет быстро подобрать нужный вариант под конкретный грунт. Арендный шпунт уже прошел проверку на собираемость в реальных условиях, поэтому риск заклинивания замков минимален.

Оплата услуг по обратной выкупке металла также является популярной схемой сотрудничества. Покупатель оплачивает полную стоимость, а после демонтажа возвращает годный материал за часть его первоначальной цены. Такая модель бизнеса выгодна для крупных инфраструктурных проектов с большим объемом погружения.

Модификация Л5-У — одна из самых мощных и востребованных в тяжелом промышленном строительстве. Профиль обладает увеличенной шириной полки и усиленным замковым соединением, которое выдерживает огромные разрывные усилия. Толщина стенки в 12-15 мм обеспечивает изделию высокий момент сопротивления изгибу при минимальном весе погонного метра.

Буква У в маркировке указывает на улучшенные технические характеристики по сравнению с базовой пятой серией. Этот вид шпунта выбирают для создания глубоких котлованов до 15 м и для берегоукрепления крупных рек. Сталь марки 16ХГ, из которой его выпускают, обеспечивает высокую прочность замка при многократном использовании.

Конструкция Л5-У позволяет создавать герметичные стены с высокой точностью вертикального погружения даже в плотных грунтах. Широкий профиль сокращает количество замковых соединений на один метр стены, что уменьшает риск протечек и ускоряет монтаж. Вес одной панели длиной 12 м составляет около 1300 кг, поэтому для работы требуется использование тяжелых кранов. Эти шпунты успешно сопротивляются динамическим ударам при забивке молотом и не деформируются при встрече с небольшими препятствиями.
