Штрипс / Лента медная

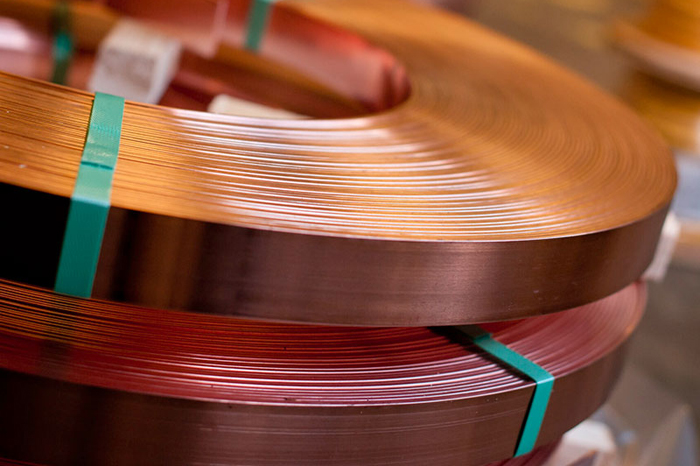

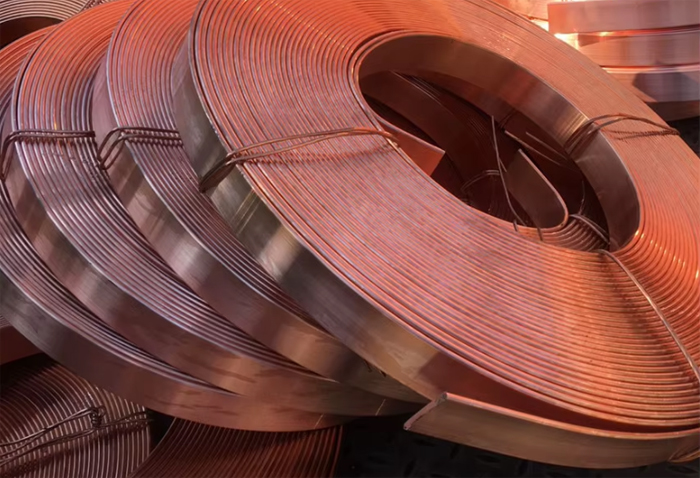

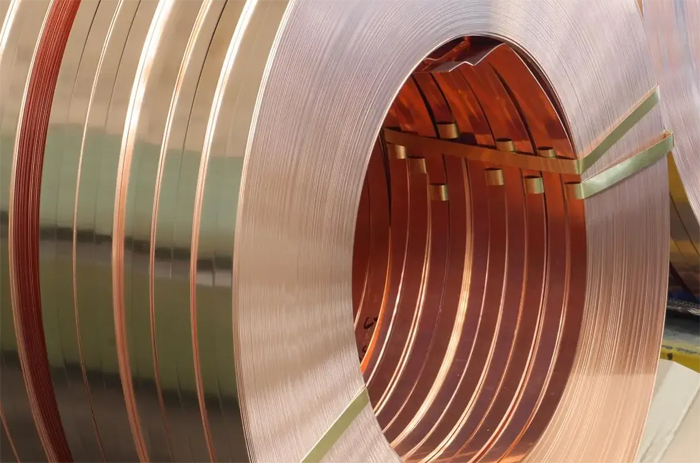

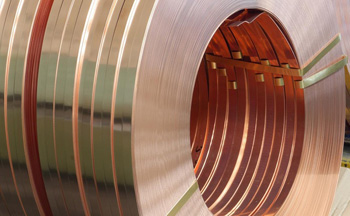

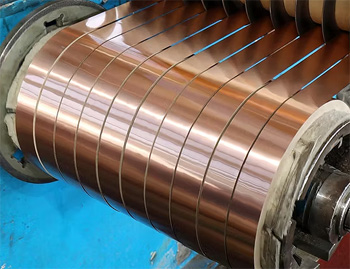

Штрипс и лента - близкие по форме виды плоского проката. Их технические различия в точности изготовления и в назначении продукции. Штрипсом называют узкие полосы меди толщиной до 3 мм, которые получают путем продольного роспуска широких рулонов на специальных линиях. Такую заготовку чаще используют в качестве сырья для последующей переработки: штамповки метизов, производства труб или бронирования кабелей.

Геометрические допуски штрипса могут быть шире, так как он выступает промежуточным продуктом в производственной цепочке. Поверхность штрипса обычно не подвергают дополнительной отделке, поэтому на ней могут присутствовать следы технологической смазки или матовый налет оксидов.

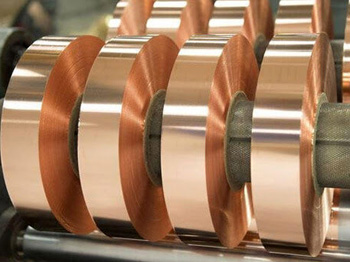

Медная лента - более прецизионный вид проката толщиной от 0,05 мм, к качеству которого предъявляют повышенные требования по ГОСТу 1173-2006. Ее производят методом многократной холодной прокатки, что обеспечивает зеркальную гладкость поверхности и минимальные отклонения по толщине. Этот материал выбирают для изготовления ответственных деталей электроники, где важна стабильность электрических характеристик и идеальная геометрия. Лента имеет строго обрезанную кромку без заусенцев, поэтому ее можно сразу подавать в автоматические штамповочные прессы.

Медная лента служит эффективным экологичным средством для предотвращения роста растительности на крышах из черепицы или шифера. Тонкие полосы металла монтируют вдоль конька кровли так, чтобы они постоянно находились под воздействием осадков.

Когда дождевая вода стекает по медной поверхности, она насыщается ионами меди, которые обладают мощными фунгицидными свойствами. Этот слабый раствор ионов распределяется по всему скату и подавляет развитие спор мха, лишайника и водорослей на микроскопическом уровне. В результате кровля сохраняет свой первоначальный вид и чистоту на протяжении десятилетий без применения агрессивной химии. Метод работает автономно и не требует ежегодного обслуживания со стороны владельца дома.

Для монтажа выбирают ленты с перфорацией или рифлением, так как увеличенная площадь контакта с водой повышает эффективность выделения ионов. Металл крепят с помощью медных гвоздей или специальных герметиков, которые исключают образование гальванических пар с другими элементами крыши. Со временем лента покрывается темной патиной, которая не снижает защитный эффект и гармонично вписывается в облик здания.

Медный прокат в форме лент обеспечивает максимальный коэффициент заполнения окна трансформатора по сравнению с круглой проволокой. Плоская форма проводника позволяет укладывать витки максимально плотно друг к другу, что уменьшает габариты устройства при сохранении его высокой мощности.

Использование штрипса вместо кабеля значительно снижает потери энергии на вихревые токи и поверхностный эффект в мощных силовых агрегатах. Медь марки М1 обладает минимальным электрическим сопротивлением, поэтому обмотки меньше нагреваются при длительной работе под нагрузкой. Высокая теплопроводность металла способствует быстрому отводу тепла к внешнему радиатору или в масляную среду охладителя.

При намотке катушек из штрипса между слоями меди прокладывают тонкую изоляционную бумагу или пленку, которая выдерживает высокие электрические напряжения. Лента должна иметь идеально ровную поверхность и скругленную кромку, чтобы исключить риск прокола изоляции острыми краями металла.

Медь в мягком состоянии (М1М) легко гнется и принимает форму сердечника без возникновения внутренних механических напряжений. Плотная структура намотки повышает устойчивость трансформатора к динамическим усилиям, возникающим при коротких замыканиях в сети.

Тонкая медная лента на клейкой основе - незаменимый материал для подавления фона и радиочастотных помех в музыкальных инструментах. Медь создает внутри корпуса гитары замкнутый электромагнитный экран, который блокирует внешние наводки от ламп дневного света и цифровой техники.

Полосы ленты наклеивают во внутренние полости для электроники и на внутреннюю сторону защитной панели (пикгарда). Все фрагменты экрана должны иметь надежный электрический контакт между собой для формирования цельной клетки Фарадея. После монтажа медь соединяют с «массой» схемы, что позволяет мгновенно отводить паразитные токи в землю. Это решение кардинально улучшает чистоту звука.

Выбор медной ленты обусловлен ее высокой проводимостью и легкостью пайки в отличие от алюминиевых аналогов. Стыки отдельных полос часто пропаивают небольшими каплями припоя для обеспечения вечной проводимости контура. Гибкость проката позволяет аккуратно оклеивать полости сложной формы со множеством углов и выступов. Толщина ленты 0,05-0,1 мм не влияет на акустические свойства дерева, но надежно защищает чувствительные звукосниматели от электромагнитного смога.

Для определения метража медного проката в бухте используют математический метод, основанный на показателях массы и плотности сплава. Сначала находят вес одного погонного метра ленты путем перемножения ее ширины, толщины и плотности меди, которая составляет 8940 кг/м³. Все размеры при расчетах переводят в метры: например, для ленты шириной 50 мм и толщиной 0,5 мм объем одного метра составит 0,000025 куб.м. Вес такого отрезка будет равен примерно 0,223 кг.

Затем общую массу рулона, указанную на бирке, делят на полученный вес одного метра. Итоговый результат показывает теоретическую длину полотна, что позволяет планировать количество деталей при массовой штамповке.

Второй способ расчета не требует взвешивания. Он основан на измерении внешнего и внутреннего диаметров рулона. Разность площадей кругов позволяет вычислить объем свернутого металла, который затем делят на площадь сечения ленты. Это удобно для быстрой проверки остатков проката на складе без использования кранового оборудования. Важно учитывать плотность намотки бухты, так как наличие воздушных зазоров между витками может дать погрешность до 5% в сторону увеличения расчетной длины.

Нанесение тонкого слоя олова на медный штрипс обеспечивает металлу превосходную защиту от атмосферной коррозии и химического воздействия. В производстве силовых кабелей луженая медь незаменима для работы в условиях высокой влажности или при контакте с резиновой изоляцией.

Олово предотвращает процесс сернистой коррозии, которая часто возникает из-за выделения серы из некоторых типов полимеров при нагреве проводника. Слой олова толщиной 1-5 мкм служит надежным барьером, сохраняя исходную электропроводность меди на протяжении всего срока службы линии. Луженый штрипс облегчает процесс последующей пайки контактов при монтаже соединительных муфт.

Вторая важная функция оловянного покрытия - защита меди от окисления при высоких температурах в процессе эксплуатации оборудования. Луженая поверхность медленно покрывается диэлектрической пленкой, что гарантирует стабильно низкое переходное сопротивление в местах болтовых соединений. Штрипс с защитным покрытием выбирают для изготовления экранов гибких кабелей, которые подвергаются постоянным изгибам и деформациям.

Физическое состояние медной ленты напрямую определяет нагрузку на пуансоны и матрицы при массовом производстве мелких деталей. Мягкий отожженный штрипс (М1М) обладает минимальным сопротивлением деформации, что значительно снижает усилия при вырубке и формовке изделий. Металл легко течет в матрице и полностью заполняет ее объем, не вызывая при этом преждевременного износа режущих кромок стального инструмента.

Использование мягкого проката позволяет в несколько раз увеличить межремонтный интервал штампов и сократить затраты на их заточку. Медь в таком состоянии не создает ударных нагрузок на оборудование, что обеспечивает плавную работу прессов на высоких скоростях.

Но при работе с мягкой лентой следует учитывать ее высокую вязкость, которая может привести к налипанию металла на инструмент. Для исключения задиров и вмятин на продукции применяют специальные быстроиспаряющиеся смазки, которые снижают трение в зоне реза.

Твердая нагартованная лента (М1Т) требует больших усилий при штамповке и чаще становится причиной выкрашивания твердосплавных вставок штампа. Мягкая медь идеально подходит для глубокой вытяжки тонкостенных корпусов и контактов сложной формы с острыми углами изгиба.

При монтаже токопроводящих напольных покрытий в операционных залах и серверных комнатах медный штрипс используют для создания заземляющей сетки. Тонкие полосы металла наклеивают на подготовленное основание пола перед укладкой специального антистатического линолеума или ПВХ-плитки.

Медь образует непрерывный электрический контур, который собирает заряды статического электричества с поверхности пола и отводит их в общую систему заземления здания. Ее высокая проводимость гарантирует мгновенное снятие опасного потенциала, что исключает сбои в работе чувствительной электроники и предотвращает взрывы в загазованных помещениях. Металл сохраняет свойства под слоем клея и не окисляется благодаря герметичности финишного покрытия.

Для таких задач выбирают штрипс толщиной 0,1-0,2 мм, чтобы полосы не проступали сквозь тонкий слой полимерного пола и не создавали неровностей. Ширина ленты обычно составляет 10-20 мм, что обеспечивает надежный контакт с токопроводящим клеевым составом. Медная сетка выдерживает механические нагрузки от мебели и оборудования, не разрываясь при небольших деформациях здания.

Для надежного соединения медного проката применяют методы твердой капиллярной пайки с использованием медно-фосфорных или серебряных припоев. Технология требует предварительного нагрева зоны стыка газовой горелкой до температуры около +700℃, при которой припой плавится и втягивается в зазор между лентами.

Твердые припои образуют с медью монолитную структуру на молекулярном уровне, что гарантирует высокую механическую прочность шва на разрыв. Такие соединения выдерживают значительные вибрационные нагрузки и температурные расширения без образования трещин и пор. Медно-фосфорные составы обладают свойством самофлюсования, что упрощает работу и исключает риск коррозии от остатков химических реагентов.

Для ответственных узлов в электротехнике выбирают серебряные припои с содержанием серебра от 15 до 45%. Добавление благородного металла значительно повышает текучесть расплава и обеспечивает идеальную электропроводность шва, сравнимую с характеристиками основной ленты. Перед началом пайки поверхности обязательно обезжиривают и очищают от оксидной пленки для достижения максимальной адгезии.

При монтаже медных конструкций важно учитывать химическую совместимость металла с полимерными составами для уплотнения стыков. Многие дешевые герметики на уксусной основе выделяют пары кислоты в процессе отверждения, которые вызывают мгновенное позеленение и разрушение поверхности меди.

Для работы с медным прокатом следует выбирать только нейтральные силиконовые или полиуретановые составы, которые не вступают в реакцию с медью и цинком. Такие материалы обеспечивают надежную герметизацию швов без риска развития подслойной коррозии и потемнения металла.

Перед нанесением герметика поверхность штрипса тщательно очищают от пыли и обезжиривают спиртовыми растворами для обеспечения максимальной адгезии. Качественный нейтральный состав сохраняет эластичность при перепадах температур, позволяя меди свободно расширяться и сжиматься без разрыва шва. В зонах постоянного контакта с водой для предотвращения роста грибка в местах примыкания металла рекомендуют применять герметики с фунгицидными добавками.
