Штрипс / Лента титановая

Технология сквозного селективного растворения металла обеспечивает создание тончайших сеток с размером отверстий до нескольких микрометров. Процесс начинают с нанесения на титановый штрипс светочувствительного полимерного слоя. Через специальный фотошаблон ленту облучают ультрафиолетом, что закрепляет рисунок будущей перфорации на поверхности металла.

Затем заготовку погружают в ванну с агрессивными кислотами, которые удаляют титан в незащищенных зонах на всю глубину материала. Этот метод полностью исключает механическое давление на тонкую ленту и предотвращает появление заусенцев и внутренних напряжений. Фильтры из титана обладают идеальной геометрией ячеек и сохраняют высокую прочность тонких перемычек.

Полученные изделия востребованы в фармацевтике и пищевой промышленности для очистки агрессивных растворов и масел. Титановый штрипс марки ВТ1-00 гарантирует отсутствие в готовой продукции ионов тяжелых металлов, так как медь или сталь в таких средах быстро разрушаются. Химический способ раскроя позволяет изготавливать тысячи мелких деталей одновременно на одном рулоне проката.

После завершения травления ленту тщательно промывают в каскаде ванн с деионизированной водой и нейтрализующими составами. Поверхность металла приобретает чистую матовую фактуру и не требует дополнительной шлифовки. Контроль времени реакции обеспечивает точность размеров отверстий с допуском до 0,005 мм.

В производстве современных эндопротезов конечностей узкие титановые ленты служат внутренним силовым каркасом, который обеспечивает прочность полимерной основы. Титан обладает уникальным сочетанием легкости и высокого сопротивления усталостным нагрузкам, поэтому изделия выдерживают миллионы циклов движения без излома.

Тонкий штрипс толщиной 0,8-1 мм легко интегрируют в структуру углепластика или стекловолокна на этапе формовки. Металл не вступает в электрохимические реакции с графитовыми волокнами, что предотвращает скрытую коррозию внутри протеза. Благодаря низкой плотности титана искусственная конечность имеет минимальную массу и не вызывает быстрого утомления пациента при ходьбе.

Биологическая инертность проката гарантирует безопасность при случайном контакте внутренних элементов конструкции с тканями организма. Поверхность ленты подвергают обязательной пескоструйной обработке или лазерной насечке для создания развитого микрорельефа. Шероховатая фактура обеспечивает колоссальную силу сцепления металла с эпоксидными смолами и исключает риск расслоения композита под нагрузкой.

В процессе холодной деформации на заводе кристаллическая решетка титана приобретает выраженную ориентацию зерен вдоль движения валков. Это явление называют анизотропией свойств, оно определяет поведение металла при последующем изготовлении деталей.

Если деталь гнут поперек волокон прокатки, титановая лента выдерживает значительные напряжения без образования трещин на внешней стороне поворота. При попытке выполнить изгиб вдоль направления прокатки риск разрушения структуры возрастает втрое из-за низкой пластичности металла в этом векторе.

Для минимизации влияния текстуры прокат подвергают вакуумному рекристаллизационному отжигу при температурах около +700℃. Термическая процедура помогает выровнять механические характеристики ленты во всех направлениях, но полностью устранить анизотропию невозможно. При работе с твердыми сплавами типа ВТ6 минимальный радиус оправки должен составлять не менее пяти толщин материала. Использование нагрева заготовки до +300℃ непосредственно в зоне деформации позволяет получать острые углы без потери герметичности швов.

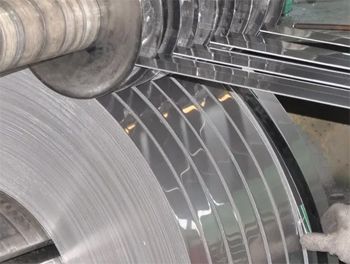

Высокая вязкость титана создает серьезные препятствия для получения идеально ровного среза без образования заусенцев и наплывов. При продольном роспуске рулона режущие кромки дисковых ножей испытывают колоссальные нагрузки и быстро теряют остроту из-за налипания микрочастиц металла. Тупой инструмент начинает не резать, а буквально рвать титан, что приводит к появлению опасных микротрещин по краям штрипса.

Эти дефекты служат концентраторами напряжений и могут вызвать внезапный разрыв ленты во время ее последующей вытяжки в штампах. Для работы с титаном выбирают ножи с алмазным напылением и обеспечивают прецизионную настройку зазора между валами станка.

Еще одна проблема — термический нагрев кромки при высоких скоростях раскроя, который провоцирует поглощение кислорода из воздуха. Обогащенный газами край становится хрупким и затрудняет последующую аргонодуговую сварку тонкостенных труб. Чтобы избежать охрупчивания, в зону реза подают обильное количество смазочно-охлаждающих эмульсий под высоким давлением. Механическая очистка торцов после резки удаляет все следы деформации и восстанавливает исходную пластичность металла.

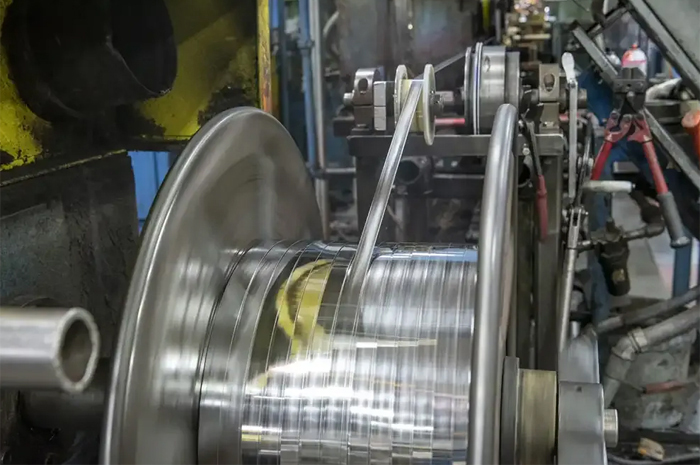

Технология лазерного соединения тонких кромок ленты обеспечивает получение узкого и прочного шва с минимальной зоной термического влияния. Высокая концентрация энергии в луче позволяет сваривать титан на скоростях до 10 м/мин без риска прожога стенок трубы.

В процессе плавления металл не успевает насытиться газами из атмосферы, что сохраняет исходную вязкость и коррозионную стойкость стыка. Лазерная сварка исключает появление крупных капель расплава на внутренней поверхности, обеспечивая идеальную гладкость канала для движения жидкостей. Такой метод незаменим при производстве прецизионных титановых трубок для гидравлических систем самолетов и медицинских катетеров.

Защита сварочной ванны осуществляется потоком чистого аргона, который подают через сопла сложной конфигурации для охвата остывающего участка. Программное управление лазером гарантирует стабильную глубину проплавления и отсутствие внутренних пор в структуре шва. Лазерные установки легко интегрируют в автоматизированные линии, где штрипс непрерывно сворачивается в трубку из рулона. Полученное соединение выдерживает колоссальные давления до 400 бар и не трескается при циклических вибрациях.

Высокое удельное электрическое сопротивление титана в сочетании с его жаростойкостью позволяет использовать тонкий штрипс в качестве активного элемента систем обогрева. Ленту толщиной 0,1-0,2 мм нарезают на зигзагообразные дорожки и вкладывают между слоями термостойкой изоляции из фторопласта или полиимида.

При прохождении тока титан равномерно нагревается по всей площади, обеспечивая эффективную передачу тепла окружающим деталям. Такая конструкция обладает минимальной тепловой инерцией и позволяет точно поддерживать заданную температуру в пределах +200℃. Титановые нагреватели незаменимы для защиты от обледенения лопастей вертолетов и датчиков авиационных приборов.

Металл отлично сопротивляется окислению при постоянном нагреве, поэтому ресурс работы таких элементов превышает 10 тыс. часов. Пластичность ленты дает возможность изготавливать нагревательные маты любой сложной формы для плотного облегания баков с топливом. Титан сохраняет свою структуру и не становится хрупким после тысяч циклов включения и выключения питания.

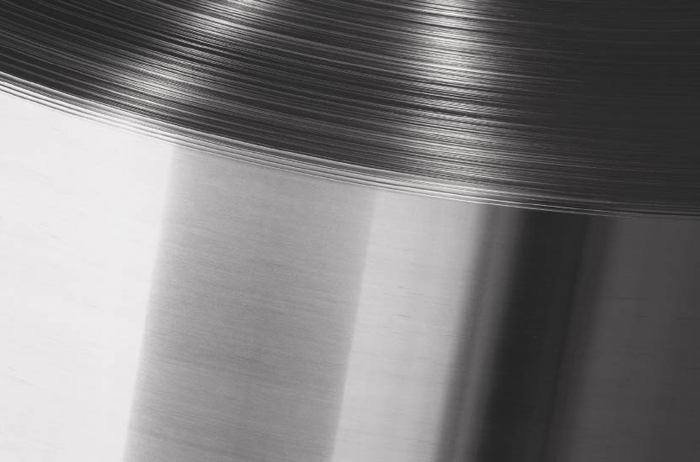

Качество финишной отделки ленты напрямую влияет на ее усталостную прочность и адгезию при последующем нанесении покрытий. Для авиационной промышленности выпускают прокат с минимальной шероховатостью Ra 0,32-0,16, что исключает наличие микроскопических концентраторов напряжений. Гладкая поверхность металла затрудняет зарождение усталостных трещин при интенсивных вибрациях, значительно продлевая срок службы деталей обшивки.

На производстве листы проходят стадию зеркальной полировки или глубокого шлифования с использованием абразивов на полимерной связке. Обработка граней убирает все следы механического воздействия валков и восстанавливает однородность структуры.

Для электротехнических нужд, напротив, иногда заказывают штрипс с заданной матовой фактурой для улучшения сцепления с изоляционными лаками. Регулируемая шероховатость обеспечивает равномерное распределение полимерного слоя и предотвращает его отслоение при перепадах температур. Контроль параметров поверхности проводят с помощью профилометров и оптических сканеров на этапе выходной проверки партии товара.

Изготовление передающих механизмов для работы в агрессивных средах требует применения материалов с колоссальной выносливостью при кручении. Титановая лента служит основой для навивки гибких сердечников, которые передают вращающий момент между несоосными узлами машин.

Металл обладает высоким пределом упругости и низкой плотностью, что позволяет создавать скоростные приводы с минимальными инерционными потерями. Титановые муфты из штрипса выдерживают резкие рывки и знакопеременные нагрузки без необратимой деформации своей структуры. Это важно для работы погружных насосов в нефтедобыче.

В процессе сборки слои ленты укладывают по спирали с разным направлением навивки для обеспечения жесткости во всех плоскостях. Титан сохраняет свою пластичность в неблагоприятных условиях и не требует регулярной смазки для защиты от ржавчины. Высокая вязкость сплава марки ВТ6 препятствует быстрому развитию межкристаллитных трещин при циклическом изгибе вала.

Поверхность штрипса часто подвергают упрочнению методом азотирования для повышения износостойкости в местах взаимного трения слоев. Использование титанового проката в трансмиссиях позволяет уменьшить габариты узлов при сохранении их колоссальной мощности.

В нефтегазовой отрасли узкие титановые ленты применяют для локального бронирования зон перехода труб из земли в атмосферу. Металл обладает абсолютной стойкостью к почвенной влаге и микроорганизмам, которые быстро разрушают битумные и полимерные покрытия.

Ленту плотно наматывают на стальной корпус трубы в местах интенсивного воздействия осадков и солнечного ультрафиолета. Титан создает непроницаемый экран, который блокирует доступ кислорода к стали и полностью останавливает процессы коррозии в самых уязвимых узлах магистрали. Подобная защита намного увеличивает межремонтный интервал оборудования и предотвращает аварийные разливы топлива.

Для монтажа используют ленты с нанесенным слоем термостойкого адгезива или фиксируют их титановыми хомутами. Пластичность проката позволяет идеально повторять контуры сварных швов и запорной арматуры без образования пустот. Титановый штрипс выдерживает механические удары при подвижках грунта и не скалывается от летящих камней при эксплуатации в дорожных зонах.

Сплав ВТ16 относится к высокопрочным титановым материалам, которые обладают исключительной способностью к холодной деформации и последующему упрочнению. Из титанового штрипса этой марки изготавливают мелкие детали для разъемов и переключателей, в том числе в авиационной электронике.

Металл имеет высокий предел упругости, что позволяет контактам сохранять стабильное усилие прижима после тысяч циклов включения. В отличие от меди титан не теряет упругость при нагреве до +250℃, предотвращая искрение и обгорание узлов. Малая плотность материала снижает нагрузку на платы при сильных вибрациях и перегрузках во время взлета и посадки самолета.

Титановая лента ВТ16 отлично поддается автоматизированной штамповке и вырубке, обеспечивая высокую точность геометрических размеров метизов. После формовки детали проходят стадию вакуумного старения, в процессе которой их твердость возрастает вдвое. Поверхность контактов часто подвергают серебрению или никелированию для снижения переходного сопротивления и защиты от окисления.
