Труба медная

Капиллярная пайка требует тщательной предварительной подготовки стыка для создания надежного молекулярного соединения. Поверхность металла зачищают абразивным полотном до появления яркого блеска, так как оксидная пленка мешает качественному растеканию расплава.

На очищенный участок наносят слой активного флюса, который растворяет остатки загрязнений и защищает зону нагрева от контакта с кислородом. При монтаже используют газовые горелки с узким соплом для точного прогрева места соединения до температуры плавления припоя. Флюс меняет свой цвет или начинает плавиться при достижении нужного уровня нагрева, что служит сигналом для подачи соединительного материала в зону стыка.

Жидкий припой мгновенно втягивается в узкий технологический зазор между стенками труб под действием сил поверхностного натяжения. Для бытовых водопроводных систем выбирают мягкие оловянные составы без содержания свинца, потому что они безопасны для питьевой воды. Промышленные холодильные установки и газовые магистрали соединяют методом твердой пайки с использованием медно-фосфорных или серебряных стержней.

Твердый припой требует нагрева до +700℃, но полученный шов обладает исключительной прочностью и выдерживает колоссальные вибрационные нагрузки. После завершения работ остатки реагентов смывают водой для исключения точечной коррозии металла.

Гибка медного проката требует применения специального инструмента для сохранения правильного проходного сечения изделия. Мягкие отожженные трубки легко меняют форму при комнатной температуре с использованием стальных пружин. Внешнюю пружину надевают на заготовку, а внутреннюю вставляют в полость, чтобы она поддерживала стенки и предотвращала их схлопывание в месте изгиба.

Рычажные и арбалетные трубогибы обеспечивают более высокую точность радиуса и позволяют работать с трубками разного диаметра. Инструмент создает равномерное распределенное давление на металл, поэтому на внутренней стороне поворота не возникают некрасивые гофры и сужения канала.

Твердые неотожженные трубы имеют высокое внутреннее напряжение в кристаллической решетке и могут лопнуть при попытке холодного сгиба. Участок будущей деформации предварительно нагревают пламенем горелки до темно-вишневого оттенка для снятия жесткости. После равномерного прогрева заготовку охлаждают на воздухе, что возвращает сплаву пластичность и податливость для дальнейшей работы. Для особо ответственных деталей сложной конфигурации полость трубы заполняют мелким сухим песком.

Внутренняя чистота поверхности имеет решающее значение для долговечности компрессора и стабильной работы всей холодильной машины. В процессе производства медные трубки для систем климат-контроля проходят многократную стадию химической промывки и сушки сухим азотом. Стенки очищают от остатков технологических масел и мелкой медной пыли, которые могли бы забить тонкие капиллярные каналы прибора.

Концы готовых изделий герметично закрывают пластиковыми заглушками сразу после выхода с конвейера. Это полностью исключает попадание влаги и атмосферной пыли внутрь канала во время хранения и доставки на объект.

Если внутрь контура попадет влажный воздух, влага вступит в реакцию с синтетическим маслом и образует агрессивные кислоты. Кислотная среда разрушает лаковую изоляцию обмоток двигателя и выводит оборудование из строя за короткий промежуток времени. Медный прокат для хладагентов должен иметь однородную структуру и выдерживать давление до 45 бар без риска разрыва. Вязкость меди позволяет трубкам успешно гасить высокочастотные вибрации от работы наружного блока кондиционера.

Питтинговая коррозия - образование глубоких точечных раковин на внутренней поверхности трубы под воздействием агрессивных компонентов воды. Главной причиной этого процесса часто становятся частицы накипи, песка или остатки паяльного флюса, которые задерживаются в зонах с низкой скоростью потока.

В месте контакта посторонней частицы с медью возникает локальный электрохимический элемент, который начинает активно растворять металл вглубь стенки. Оксидный защитный слой на поверхности меди не может восстановиться под слоем загрязнений, поэтому разрушение идет до момента появления сквозного отверстия. Питтинги развиваются очень быстро и могут привести к аварии в новой системе водоснабжения всего через год эксплуатации.

Для предотвращения подобных повреждений в инженерных сетях обязательно устанавливают фильтры тонкой очистки для улавливания твердых взвесей. Также важно избегать использования воды с уровнем pH ниже 6,5, так как кислая среда препятствует формированию прочной защитной пленки из оксидов меди. Скорость движения жидкости внутри труб должна составлять не менее 0,5 м/с для обеспечения постоянного вымывания мелких осадков из системы.

Коэффициент линейного расширения меди превышает аналогичные показатели стальных сплавов, поэтому при нагреве трубы заметно удлиняются. Если медную магистраль длиной 10 м нагреть солнечными лучами или горячей водой на +50℃, ее длина увеличится примерно на 8 мм. При жесткой фиксации заготовки между стенами возникнет колоссальное напряжение, которое приведет к изгибу металла или разрушению крепежных кронштейнов.

Для решения проблемы при проектировании предусматривают специальные Г-образные или П-образные компенсаторы. Эти изгибы работают как естественные пружины и позволяют трубе свободно смещаться в осевом направлении без деформации соединений.

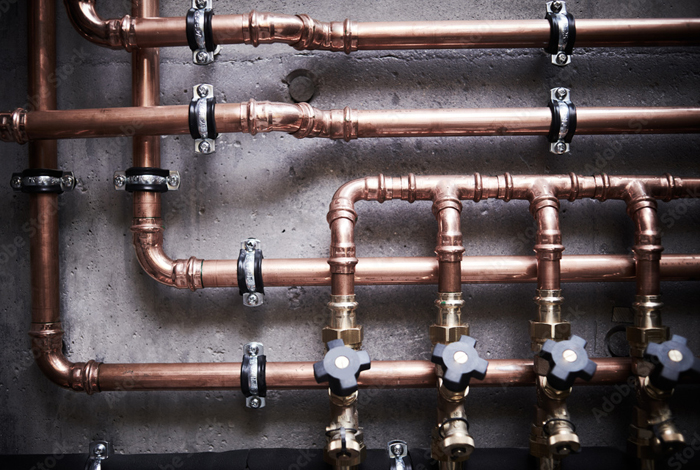

Крепление трубопроводов к строительным конструкциям выполняют с помощью скользящих опор с мягкими прокладками из резины. Прокладки защищают мягкую поверхность меди от истирания о стальные хомуты и гасят вибрации от движения жидкости. Неподвижные точки фиксации расставляют таким образом, чтобы разделять длинный трубопровод на участки с контролируемым тепловым расширением. В местах прохода сквозь бетонные перекрытия трубы обязательно помещают в защитные пластиковые гильзы увеличенного диаметра.

Технология пресс-соединения позволяет монтировать медные трубопроводы без использования открытого пламени и сложного процесса пайки. Соединение происходит за счет механического обжатия медного фитинга на трубе с помощью специального электрического или ручного пресс-инструмента. Внутри каждого фитинга находится уплотнительное кольцо из прочного эластомера, которое обеспечивает герметичность стыка сразу после срабатывания пресса.

Этот метод сокращает время проведения монтажных работ в три раза по сравнению с традиционными способами сборки систем. Отсутствие нагрева исключает риск повреждения близлежащих пластиковых деталей, обоев или деревянных конструкций внутри жилого помещения.

Пресс-фитинги гарантируют высокую надежность соединений, так как качество стыка зависит от настройки инструмента, а не от навыков сварщика. Система контроля обжатия на современных станках исключает пропуски неопрессованных узлов и сигнализирует о завершении цикла. Такой способ монтажа идеально подходит для объектов с жесткими требованиями пожарной безопасности, где запрещено использование газовых горелок. Медные пресс-системы выдерживают давление до 16 бар и подходят для скрытой прокладки трубопроводов внутри стен или под стяжкой пола.

Прочность трубы под нагрузкой зависит от марки сплава меди, наружного диаметра и фактической толщины стенки изделия. Для инженерных вычислений используют формулу Барлоу, которая связывает внутреннее давление с пределом текучести металла. Важно учитывать коэффициент запаса надежности, который для бытовых систем водоснабжения обычно принимают равным 2 или 3.

Если температура теплоносителя превышает +100℃, расчетное значение давления снижают из-за постепенного размягчения меди при нагреве. Тонкостенные трубы диаметром 15 мм со стенкой 1 мм гарантированно выдерживают стандартные нагрузки до 25 бар без риска остаточной деформации или разрыва.

В промышленном оборудовании высокого давления применяют толстостенные бесшовные трубы, изготовленные методом прессования или холодного волочения. Такие изделия проходят обязательные гидравлические испытания на заводе под избыточным давлением, превышающим рабочее в полтора раза. Результаты тестов фиксируют в сертификате качества, который подтверждает безопасность проката для конкретных технических условий. При проектировании также учитывают тип соединений, так как мягкая пайка может быть слабее основного тела металла.

Различия в системах измерения размеров медных труб связаны с их назначением и страной происхождения технологических стандартов. Метрические трубы имеют диаметры, кратные миллиметрам, например, 10 мм, 15 мм или 22 мм. Они используются преимущественно в европейских системах водоснабжения и отопления.

Дюймовый стандарт пришел из США и Великобритании, он широко применяется в производстве климатической техники и холодильного оборудования. Размеры таких труб указывают в долях дюйма, например, 1/4", 3/8" или 1/2", что соответствует 6,35 мм, 9,52 мм и 12,7 мм. Даже небольшая разница в диаметрах делает эти стандарты несовместимыми между собой при использовании фитингов одного типа.

При заказе проката важно точно знать сферу его применения, чтобы избежать ошибок при закупке монтажных материалов. Использование дюймовой трубы в метрической системе потребует применения специальных переходных муфт или расширителей, что усложняет и удорожает конструкцию. Инструмент для вальцовки и нарезки резьбы тоже различается для этих двух стандартов, так как форма кромок должна быть идеальной.

В России медные трубы общего назначения выпускают по метрическим ГОСТам, но для ремонта импортных кондиционеров всегда закупают дюймовый прокат.

Постоянные вибрации от работающих двигателей или насосов могут вызвать усталостное растрескивание меди в местах жесткой фиксации трубопроводов. Для защиты проката в таких условиях используют метод формирования демпферных петель или установку гибких вставок из армированной резины. Металлическая трубка не должна находиться в состоянии натяжения, поэтому при монтаже всегда оставляют небольшой запас длины для свободного хода.

Вязкость меди помогает гасить часть колебаний, но при достижении резонансных частот риск разрушения кристаллической структуры сплава возрастает. Использование мягкой отожженной меди в узлах с высокой вибрацией предпочтительнее, так как она лучше сопротивляется циклическим деформациям.

Для надежной фиксации трасс применяют хомуты с толстыми виброизоляционными вставками, которые предотвращают прямой контакт металла с корпусом агрегата. Хомуты расставляют с определенным шагом, исключая появление длинных свободных участков трубы, способных входить в резонанс. В местах подсоединения к вибрирующим узлам часто делают спиралевидные изгибы, которые работают как пружинные амортизаторы.

Толщина стенки медной трубы напрямую определяет уровень шума, который возникает при движении потока воды или хладагента внутри системы. Массивные толстостенные трубы обладают высокой жесткостью и лучше гасят звуковые вибрации, предотвращая появление неприятного гула в здании. Тонкостенный прокат может резонировать при возникновении турбулентных завихрений на поворотах или в местах сужения канала.

Использование труб со стенкой 1,5-2 мм значительно повышает акустический комфорт в жилых помещениях и больницах. Медь сама по себе имеет хорошее внутреннее затухание звука, что выгодно отличает ее от звонких стальных или тонких пластиковых аналогов.

Для дополнительного подавления шумов в системах водоснабжения применяют специальные изоляционные рукава из вспененного каучука или полиэтилена. Изоляция не только сохраняет тепло, но и полностью отсекает передачу вибраций от трубы на строительные конструкции стен. При монтаже важно избегать резких углов 90 градусов и переходить на плавные радиусные изгибы для ламинарного течения жидкости. Правильный расчет скорости потока исключает явление кавитации, которая является основным источником громких щелчков и шума в трубах.

Механическая деформация края медной трубы нужна для создания герметичного разъемного соединения с помощью накидной гайки. Для этой операции используют специальный инструмент в виде конуса, который постепенно расширяет торец трубки под углом 45 градусов.

Этот метод получил широкое распространение при монтаже сплит-систем и холодильных установок, так как он позволяет обходиться без пайки и открытого пламени горелки. Пластичность меди марки М1 гарантирует получение ровной поверхности раструба без микротрещин и задиров на металле. Когда на штуцере затягивают гайку, она плотно прижимает край трубы к ответной части и заполняет все микроскопические неровности стыка.

Качественная вальцовка исключает утечки хладагента под высоким давлением до 40 бар и выдерживает постоянные температурные циклы. Перед началом процесса край трубы обязательно обрабатывают риммером для удаления заусенцев и выравнивания плоскости среза. Толщина стенки в месте расширения должна сохранять свою однородность, поэтому инструмент вращают плавно и без резких рывков.

Разъемные соединения на основе вальцовки позволяют проводить быстрый демонтаж и ремонт блоков кондиционера без резки магистралей.
