Труба титановая

Надежное соединение титанового трубного проката требует идеальной изоляции расплава от атмосферного воздуха со всех сторон. Титан активно поглощает кислород и азот при нагреве выше +350℃, что приводит к мгновенному охрупчиванию металла.

Чтобы защитить внутреннюю поверхность стыка, в полость трубы подают чистый аргон перед началом работ. Для экономии дорогого газа используют специальные надувные заглушки или резиновые диски, которые устанавливают по обе стороны от места будущего шва. Газовая «подушка» вытесняет остатки кислорода через дренажные отверстия и создает стабильную среду для формирования корня шва. Если проигнорировать этот этап, внутренняя часть соединения покроется темной коркой оксидов и деталь лопнет при первых же вибрациях.

Процесс ведут методом неплавящегося вольфрамового электрода, при котором аргон подают также через сопло горелки. О качестве внутренней защиты судят по цвету металла после остывания конструкции. Очистка кромок трубы ацетоном перед сборкой узла исключает появление пор от остатков жира. Подачу аргона продолжают до момента, когда температура металла в зоне сварки опустится ниже +200℃. Использование титанового проката в гидравлических системах требует обязательного рентгеновского контроля каждого стыка.

Изменение формы титанового проката осложняется высоким пределом текучести и низким модулем упругости металла. При холодной гибке тонкостенных изделий на внутренней стороне поворота часто возникают складки, которые называют гофрами. Для исключения подобных дефектов используют дорновые трубогибы, которые имеют стальной наконечник внутри заготовки. Дорн поддерживает стенки трубы в зоне деформации и предотвращает их схлопывание под действием сжимающих сил.

Пластичность титана марки ВТ1-0 позволяет выполнять изгибы с малым радиусом, если процесс ведут плавно и без резких рывков. Скорость движения инструмента должна быть минимальной для равномерного распределения напряжений в кристаллической решетке сплава.

Для особо ответственных деталей применяют метод заполнения полости трубы сухим мелким песком или легкоплавкими составами. Плотно забитый наполнитель работает как гибкий сердечник и сохраняет идеальную округлость сечения по всей длине изгиба. При работе с твердыми сплавами типа ВТ6 участок деформации предварительно нагревают газовыми горелками до температуры +300℃ или +400℃. Теплый метод гибки значительно снижает риск появления микротрещин на внешней стороне заготовки.

Уникальная стойкость титана к точечной и щелевой коррозии в соленой воде позволяет использовать трубы с очень тонкой стенкой. Стальные или медные системы требуют закладывать большой запас на коррозионный износ, что увеличивает вес и габариты аппаратов.

Титановая трубка толщиной всего 0,5 мм сохраняет целостность в течение 40 лет постоянного контакта с морским рассолом. На поверхности титана мгновенно образуется плотная пленка оксида, которая полностью блокирует доступ хлоридов к металлу. Это обеспечивает высокую тепловую эффективность, так как тонкий металл быстрее передает энергию между средами. Использование титана в опреснительных установках и на танкерах исключает риск аварийных протечек.

Второй важной особенностью титана выступает его устойчивость к эрозии в скоростных потоках жидкости. Поверхность титановых труб остается гладкой даже при движении воды со скоростью более 5 м/с, когда другие сплавы начинают быстро истончаться. Гладкая фактура металла препятствует закреплению личинок моллюсков и водорослей на стенках каналов. Это свойство сохраняет высокий коэффициент теплопередачи на протяжении всего срока службы оборудования.

Механическая обработка титана сопряжена с интенсивным тепловыделением и склонностью металла к схватыванию с инструментом. При нарезании резьбы в узком канале трубы стружка не дробится, а выходит в виде длинной вязкой ленты. Отработанный металл часто забивает канавки метчика, что приводит к мгновенному заклиниванию и поломке дорогостоящей оснастки. Титан обладает высоким коэффициентом трения в паре со сталью, поэтому поверхность витков может покрываться глубокими задирами.

Для получения качественной резьбы используют инструменты с шахматным расположением зубьев и прецизионной заточкой. Процесс ведут на скоростях не более 5 м/мин с обязательным применением специализированных смазочно-охлаждающих жидкостей. Использование густых смазок на основе серы и хлора создает прочную разделительную пленку между метчиком и заготовкой. Это предотвращает налипание титана на режущие кромки и значительно продлевает ресурс инструмента.

При работе с тонкими трубками важно обеспечить надежный зажим в цанговом патроне для исключения вибраций и перекоса оси отверстия. На автоматических станках с ЧПУ применяют метод прерывистого резания с частым выводом инструмента для очистки от стружки.

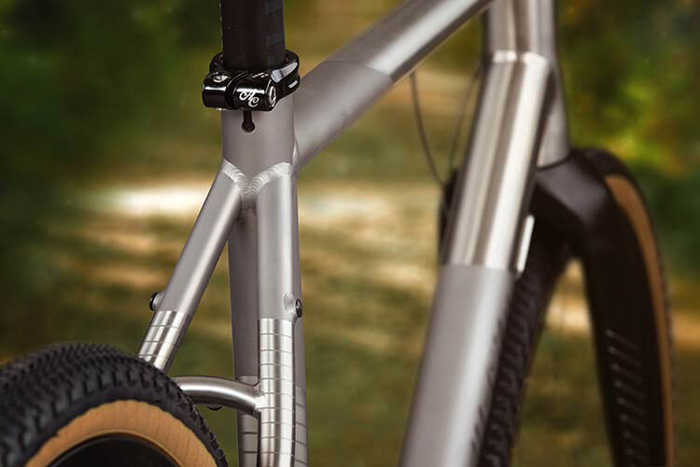

Сплав марки Ti-3Al-2.5V (Grade 9) называют «велосипедным титаном», потому что он сочетает высокую прочность с отличной технологичностью. Трубы из этого материала обладают высокой удельной жесткостью при массе в два раза меньшей, чем у стальных аналогов.

Титан гасит высокочастотные вибрации от дороги гораздо эффективнее алюминия или карбона, что значительно повышает комфорт гонщика при длительных заездах. Рамы из титанового проката не имеют срока годности, так как металл не накапливает усталостные напряжения и не ржавеет. Велосипед сохраняет свои ходовые качества и эстетичный вид на протяжении десятилетий без необходимости покраски.

Трубы Grade 9 легко поддаются процессу изменения толщины стенки по длине изделия. Технология позволяет оставлять массивный слой металла только в зонах максимальных нагрузок около узлов сварки, облегчая центральные части труб. Квадратные и овальные профили из титана применяют для повышения жесткости кареточного узла и перьев рамы. Сварку конструкций ведут в камерах с аргоном для обеспечения идеальной чистоты швов.

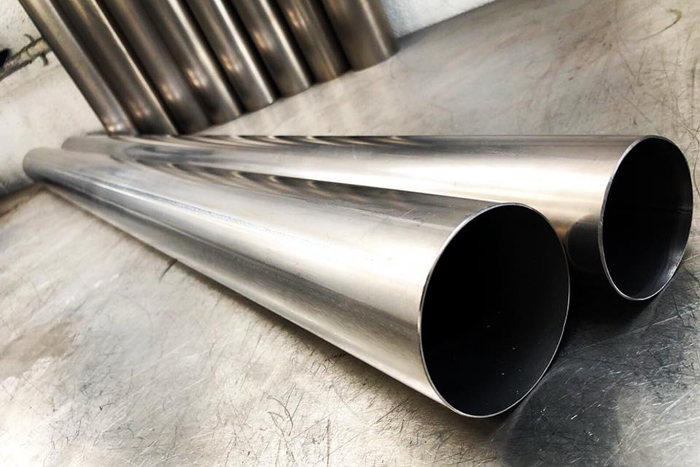

Использование титанового проката в производстве глушителей и выпускных коллекторов обусловлено его жаростойкостью и акустическими свойствами. Титановые трубы выдерживают нагрев до +600℃ без деформации и потери механической прочности.

Металл намного легче нержавейки, что позволяет снизить общую массу автомобиля на 10-15 кг. Снижение веса за задней осью улучшает развесовку болида и повышает его маневренность на гоночном треке. Тонкие стенки титановых труб создают уникальный «металлический» тембр выхлопа, который высоко ценят любители эксклюзивных машин.

Высокая коррозионная стойкость титана исключает разрушение системы под действием агрессивных продуктов сгорания топлива и дорожных реагентов. На поверхности труб не образуется слой ржавчины, который мог бы привести к появлению дыр и изменению звука. В процессе эксплуатации титан приобретает яркие цвета побежалости от нагрева, что придает выхлопной системе эффектный вид. Для защиты от термического влияния на соседние пластиковые детали трубы иногда покрывают керамическими составами.

Процесс очистки каналов от окалины и газонасыщенного слоя требует использования смеси азотной и плавиковой кислот. Реагент подают внутрь трубы под давлением для обеспечения равномерного воздействия по всей длине изделия.

Кислота растворяет хрупкий «альфа-слой», который образуется на титане во время горячей прокатки или экструзии. Его удаление важно, так как микротрещины на внутренней стенке могут привести к внезапному разрыву трубы под нагрузкой. После завершения реакции систему промывают деионизированной водой до полного удаления следов химии.

Травление позволяет точно корректировать внутренний диаметр трубок для достижения микронных допусков. Процесс ведут при строгом контроле температуры, чтобы избежать поглощения металлом водорода, вызывающего охрупчивание. После обработки поверхность титана приобретает матовую фактуру и становится идеально чистой.

Титан считается лучшим материалом для работы в агрессивных газовых средах, содержащих влажный хлор и диоксид хлора. Большинство металлов мгновенно превращаются в порошок при контакте с этими веществами, а он сохраняет прочность десятилетиями.

В трубных системах химических заводов титан проявляет феноменальную химическую инертность благодаря стабильности оксидной пленки. Прокат выдерживает нагрев до +100℃ в потоке агрессивного газа без риска сквозного прогорания стенок. Использование титановых труб исключает попадание ионов железа в хлор, что крайне важно для процессов тонкого органического синтеза.

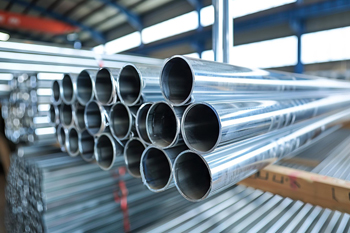

При проектировании таких магистралей выбирают бесшовные трубы, чтобы исключить возможность коррозии в зоне сварного шва. Металл марки ВТ1-0 обладает идеальным балансом пластичности и сопротивления агрессивным средам. Трубопроводы монтируют на специальных опорах с диэлектрическими прокладками для предотвращения гальванических пар с другими конструкциями. Тщательная проверка герметичности системы воздухом и гелием гарантирует отсутствие утечек опасного газа в атмосферу цеха.

Автоматизированный процесс соединения труб обеспечивает стабильное качество шва по всей окружности стыка без участия человека в процессе ведения дуги. Для работы используют специальные орбитальные головки, которые закрепляют на трубе и которые вращают сварочную горелку вокруг неподвижной заготовки.

Перед началом цикла в программу станка заносят параметры диаметра и толщины стенки, что позволяет электронике точно дозировать силу тока и скорость перемещения вольфрамового электрода. Титан требует безупречной газовой защиты, поэтому орбитальные системы имеют закрытую камеру, которую полностью заполняют аргоном перед зажиганием дуги. Такой подход исключает риск попадания кислорода в расплав и гарантирует получение серебристого шва с высокой вязкостью и пластичностью.

В процессе необходим контроль формирования обратного валика внутри трубы, для чего во внутреннюю полость также подают защитный газ. Автоматика поддерживает стабильную длину дуги даже при небольших отклонениях геометрии труб, что предотвращает появление непроваров и прожогов металла. После завершения сварки система формирует протокол, который содержит графики всех параметров процесса для каждой конкретной точки соединения.

Прямая сварка титана со сталью невозможна из-за образования хрупких интерметаллидов, которые приводят к мгновенному разрушению стыка при охлаждении. Для надежного перехода между разными металлами в инженерных сетях используют переходники, изготовленные методом сварки взрывом. Такой адаптер представляет собой короткий отрезок трубы, который состоит из двух слоев: титанового и стального, прочно соединенных на молекулярном уровне.

Процесс взрывного плакирования обеспечивает высокую механическую прочность границы раздела и полную герметичность соединения под действием высокого давления и температур. Титановую часть адаптера приваривают к титановой магистрали в среде аргона, а стальной конец соединяют со стальной трубой стандартными методами электродуговой сварки.

Использование биметаллических вставок позволяет успешно комбинировать титановое оборудование с общепромышленными стальными коммуникациями для снижения общей стоимости проекта. Иногда в качестве промежуточного слоя в адаптере применяют медь или никель для улучшения пластичности зоны перехода и компенсации разницы в тепловом расширении металлов.
