Трубный нержавеющий прокат

Параметр условного прохода обозначают буквами DN или Ду, он указывает на средний внутренний диаметр просвета магистрали. Внешний диаметр трубного проката всегда превышает это значение на толщину двух стальных стенок.

Когда проектируют инженерные сети, ориентируются на Ду для расчета пропускной способности системы. Например, труба с условным проходом 25 мм может иметь наружный размер 32 мм или 33.7 мм в зависимости от выбранного стандарта. Точное знание этих цифр помогает правильно подобрать фланцы и запорную арматуру. Если ошибиться в выборе диаметра, возникнут сложности при стыковке элементов трубопровода.

При производстве заготовок на заводе контролируют именно внешний диаметр и толщину стенки, которые фиксируют штангенциркулем. Внутренний просвет может незначительно меняться из-за допусков на прокат металла. Инженеры используют специальные справочные таблицы, где прописаны соответствия для каждой марки стали и ГОСТ. Когда монтируют длинные участки, учитывают, что реальный поток жидкости зависит от гладкости внутренней поверхности.

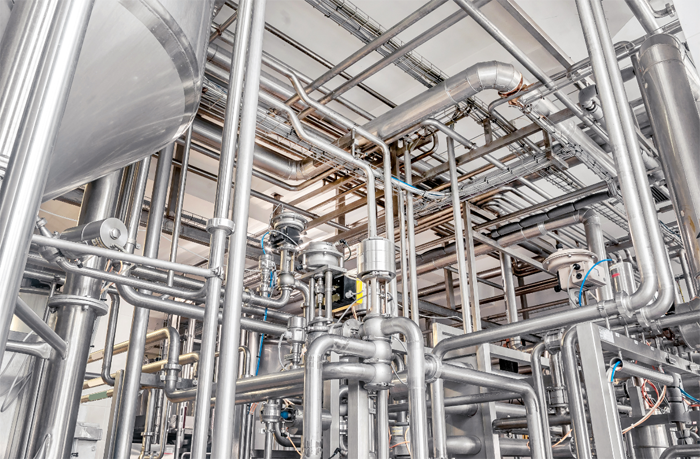

Величина Ra определяет степень гладкости стенок, которая напрямую влияет на гигиенические свойства и сопротивление потоку. В пищевой и фармацевтической промышленности используют нержавеющие трубы с показателем Ra не более 0.8 мкм. Такая поверхность не имеет микроскопических пор, поэтому на ней не задерживаются остатки продуктов и не растут колонии бактерий.

Когда через систему прокачивают вязкие жидкости или суспензии, гладкий металл минимизирует потери давления. Идеальную чистоту внутреннего канала обеспечивают методом электрохимической полировки или протяжки на специальных оправках.

Гладкие стенки труб препятствуют накоплению известкового налета и солевых отложений при контакте с водой. Свойство сохраняет проектную пропускную способность магистрали на протяжении 30 лет службы. Если внутренняя поверхность имеет дефекты или задиры, то в этих зонах возрастает риск точечной коррозии. Заводы проводят контроль шероховатости с помощью прецизионных приборов-профилометров. Полированные изнутри трубы заказывают для изготовления змеевиков и теплообменников.

Способность трубного проката выдерживать напор жидкости или газа рассчитывают по формуле Барлоу на основе предела текучести стали. Увеличение толщины металла всего на 1 мм значительно повышает прочность конструкции на разрыв.

Для систем с давлением 16 бар часто выбирают тонкостенные трубы, которые обеспечивают легкость монтажа. Когда проектируют гидравлические линии с нагрузкой 200 бар и выше, закладывают толстостенный бесшовный прокат. Плотная структура аустенитной стали сохраняет целостность системы при резких скачках напора.

Важно учитывать коэффициент запаса прочности, который зависит от степени агрессивности среды. Если по трубе движется кислота при высокой температуре, выбирают стенку с прибавкой на естественный коррозионный износ. При сварке труб толщиной более 3 мм обязательно выполняют разделку кромок для глубокого провара шва. Тонкостенные изделия легче поддаются гибке, но они требуют осторожности при затяжке резьбовых соединений.

Овальность — отклонение формы сечения от идеального круга, которое выражают в процентах от диаметра. Этот дефект замеряют как разность между максимальным и минимальным внешним размером в одном поперечном сечении. По нормам ГОСТа 9941 показатель не должен выводить диаметр трубы за пределы установленных допусков. Если овальность превышает норму, при монтаже возникнут серьезные проблемы с соединением деталей встык. Четкая геометрия особенно важна для труб, которые планируют использовать в автоматических токарных станках.

Для устранения искажений формы трубы проходят стадию калибровки на правильных вальцах или через специальные фильеры. Процесс восстанавливает круглое сечение и выравнивает прямолинейность изделия по всей длине. Заводы используют лазерные измерительные системы для контроля формы в режиме реального времени на линии производства. Высокая точность геометрии гарантирует герметичность соединений при использовании пресс-фитингов.

Этот сплав обладает оптимальным сочетанием коррозионной стойкости и коэффициента теплопроводности для передачи энергии. Нержавеющая сталь не требует покраски и сохраняет эстетичный вид в интерьере жилых помещений десятилетиями. Металл не боится кислородной коррозии, которая быстро разрушает обычные черные трубы при сливе теплоносителя.

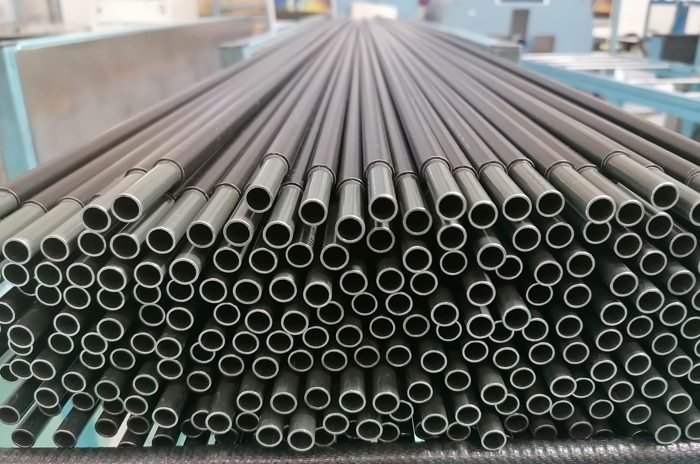

Трубы AISI 304 выдерживают нагрев до +400℃, что значительно превышает параметры современных отопительных котлов. Высокая прочность стали позволяет использовать тонкие стенки 1.2 мм или 1.5 мм для снижения веса радиаторных подводок.

Гладкая поверхность нержавейки исключает зарастание труб шламом и продуктами разложения антифризов. Свойство поддерживает высокую эффективность теплообмена в течение всего срока службы. При монтаже систем используют аргоновую сварку или обжимные муфты, которые обеспечивают полную герметичность стыков. Нержавеющий прокат не выделяет вредных соединений в воду и соответствует всем экологическим стандартам. Материал успешно противостоит гидравлическим ударам в сетях центрального теплоснабжения.

Механические тесты позволяют убедиться в пластичности металла и надежности его кристаллической решетки под нагрузкой. При испытании на сплющивание отрезок трубы сжимают между двумя плитами до достижения заданного расстояния между стенками. Качественный прокат не должен иметь трещин или разрывов на поверхности в местах максимального изгиба.

Процедура имитирует случайные деформации, которые могут возникнуть при монтаже или эксплуатации конструкций. Результат теста подтверждает вязкость стали и отсутствие скрытых дефектов в структуре металла.

Тест на раздачу проводят путем вдавливания конической оправки внутрь торца трубы до увеличения диаметра на 10-15%. Металл должен расширяться плавно, сохраняя целостность кромок и отсутствие микроскопических надрывов. Такая проверка важна для изделий, которые планируют соединять методом вальцовки в трубных решетках котлов.

Испытания проводят для каждой партии товара в заводских лабораториях согласно требованиям ГОСТа 10006.

На поверхность каждого изделия наносят несмываемый код, который позволяет идентифицировать параметры и происхождение металла. В начале строки указывают товарный знак завода-изготовителя и марку стали, например, 12Х18Н10Т. Затем прописывают внешние габариты: диаметр и толщину стенки в мм через знак умножения.

Обязательный элемент — номер партии или номер плавки, который позволяет отследить химический состав сплава. Если труба прошла ультразвуковой контроль или гидравлические тесты, добавляют соответствующие символы подтверждения.

Маркировку выполняют методом струйной печати, лазерной гравировки или клеймения на торцах. Знание этих обозначений помогает избежать ошибок при сборке сложных химических установок из разных марок стали. Дата изготовления помогает контролировать сроки хранения проката со специальными покрытиями. Для тонкостенных труб часто используют маркировку на ярлыках пачек для сохранения товарного вида поверхности.

Четкая идентификация проката обеспечивает полную прозрачность поставок и юридическую ответственность производителя.

Проверка водой под давлением — главный способ подтверждения герметичности и прочности трубного изделия. Каждую трубу устанавливают на стенд, заполняют жидкостью и поднимают напор до величины, которая превышает рабочую норму в 1.5 раза. В таком состоянии металл выдерживают в течение нескольких секунд, внимательно осматривая поверхность на наличие течей или «запотевания».

Гидравлический тест позволяет выявить скрытые поры в сварном шве или микротрещины в теле бесшовной заготовки. В процессе испытаний контролируют также отсутствие остаточных деформаций стенок после снятия нагрузки. Информация о давлении теста фиксируется автоматикой и заносится в базу данных завода.

Нержавеющие трубы для систем высокого давления проходят дополнительные проверки при повышенных температурах среды. Этот метод контроля гарантирует, что магистраль не разорвется при первом же пуске оборудования на объекте. Покупатель может запросить акт проведения испытаний для подтверждения надежности закупаемого проката.

Это исследование проверяет склонность стали к разрушению по границам зерен металла в агрессивных средах. Процесс межкристаллитной коррозии (МКК) возникает из-за обеднения хромом зон, прилегающих к выделившимся карбидам при нагреве во время сварки.

Образцы труб кипятят в специальных растворах кислот в течение нескольких часов или суток по методам ГОСТа 6032. После этого заготовки изгибают под углом 90 градусов и осматривают под микроскопом на наличие сетки трещин. Если металл остается целым, то сталь признают устойчивой к данному виду разрушения.

Испытание на МКК обязательно для труб, которые будут работать в химических реакторах и нефтепроводах. Марки нержавейки с добавлением титана или ниобия показывают лучшие результаты в этих тестах. Проверка гарантирует, что сварные соединения не превратятся в труху через год эксплуатации под нагрузкой.

Результаты испытаний позволяют гарантировать срок службы магистралей более 50 лет. Тщательная проверка на молекулярном уровне исключает риск внезапных аварийных протечек.

Нержавеющая сталь аустенитного класса имеет высокий коэффициент линейного расширения при изменении температуры. При нагреве на каждые 100℃ один метр трубы удлиняется примерно на 1.6 мм, что создает огромные напряжения в жестко закрепленной системе.

Для компенсации этих смещений на длинных участках устанавливают П-образные или Г-образные петли и сильфонные компенсаторы. Эти элементы позволяют металлу свободно «дышать» без риска разрушения опор или фланцевых соединений. Игнорирование этого фактора ведет к искривлению магистралей и появлению трещин в местах сварки.

Инженеры рассчитывают шаг установки скользящих и неподвижных опор исходя из температурного режима эксплуатации. Скользящие кронштейны поддерживают трубу, но не препятствуют ее движению вдоль оси пролета. При прокладке труб внутри бетонных стен обязательно используют мягкие защитные оболочки или гильзы. Учет тепловых деформаций гарантирует тихую и безаварийную работу систем ГВС и паропроводов.

Массовый раскрой трубного проката на заготовки выполняют на ленточнопильных станках или дисковых пилах с твердосплавными напайками. Пила движется на низких оборотах, при этом для предотвращения закалки кромок обязательно подается охлаждающая эмульсия.

Механический способ обеспечивает идеальную перпендикулярность реза и отсутствие деформации тонких стенок. Чистый торец без заусенцев необходим для качественной аргоновой сварки. Использование профессионального оборудования сокращает время на подготовку деталей и исключает появление искр.

В монтажных условиях применяют ручные роликовые труборезы, которые постепенно прорезают металл без образования стружки. Метод гарантирует отсутствие металлической пыли внутри канала, что важно для фармацевтических систем. Если используют угловую шлифовальную машину, выбирают тонкие диски специально для нержавейки. После работы болгаркой кромки обязательно обрабатывают фаскоснимателем для удаления задиров и цветов побежалости.
