Уголок горячекатаный (г/к)

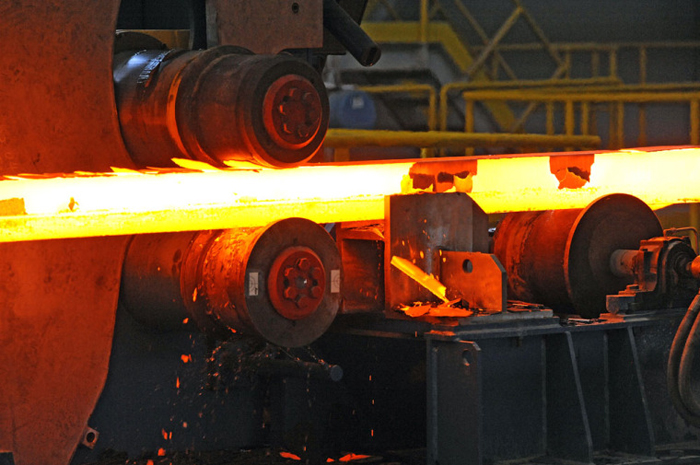

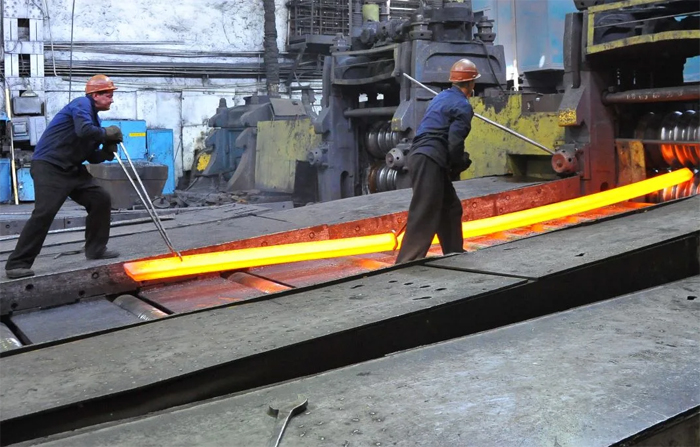

Горячий метод производства на мощных прокатных станах обеспечивает изделию монолитную структуру и высокую плотность металла. Внутренний угол такого профиля всегда имеет характерное усиление в виде радиусного скругления, которое значительно повышает сопротивление профиля на изгиб. Внешние кромки полок остаются острыми и четко выраженными, потому что это необходимо для плотной стыковки элементов в сложных пространственных фермах.

За счет температурной обработки при +1200℃ сталь приобретает однородность, поэтому в конструкции отсутствуют зоны внутреннего напряжения. Такие характеристики позволяют использовать горячекатаный уголок в качестве основного несущего элемента при строительстве многоэтажных зданий и мостовых переходов.

Геометрия Г-образного сечения способствует эффективному распределению нагрузки при работе на сжатие и растяжение. Когда уголок включают в состав силовой рамы, он демонстрирует высокую жесткость при относительно небольшом расходе металла. В отличие от гнутого профиля горячекатаный вариант имеет переменную толщину полки, которая немного увеличивается к основанию угла. Эта особенность конструкции помогает выдерживать экстремальное давление без деформации сечения.

Неравнополочный профиль с гранями разной ширины выбирают для конструкций, где нагрузка на оси распределяется неравномерно или где требуется создать сложный криволинейный изгиб. Например, в авиастроении такие уголки становятся элементами каркаса фюзеляжа, когда нужно обеспечить высокую жесткость при ограниченном свободном пространстве.

Широкая полка принимает на себя основное давление, а узкая часть служит базой для крепления обшивки или других деталей. Использование асимметричного профиля помогает оптимизировать вес объекта без потери его надежности.

В гражданском строительстве такой металл применяют для усиления оконных и дверных проемов в массивных кирпичных стенах. Узкая грань уголка позволяет аккуратно вписать его в кладку, а широкая полка становится прочной опорой для верхних рядов кирпича.

Неравнополочный прокат востребован при изготовлении рам для тяжелой спецтехники и прицепов. Его форма позволяет компактно разместить узлы трансмиссии или гидравлики внутри силового каркаса. Производство таких изделий регламентирует ГОСТ 8510-86, в котором прописаны все стандартные типоразмеры и допуски.

Для надежного соединения массивных профилей с толщиной полки более 10 мм применяют многослойную дуговую сварку с обязательной разделкой кромок. Сначала на торцах уголка делают фаски под углом 45 градусов, чтобы сварочная дуга могла глубоко проникнуть в структуру металла. Если сваривать детали без подготовки, то шов получится поверхностным и не выдержит расчетные нагрузки на разрыв.

Первый проход (корневой шов) соединяет основания деталей, а последующие слои заполняют все пространство фаски. Такой метод гарантирует полную монолитность узла и предотвращает появление скрытых непроваров или пор внутри соединения.

При монтаже решетчатых ферм уголки приваривают к стальным пластинам-фасонкам с обеих сторон для исключения перекосов. Когда используют мощные сварочные аппараты, тщательно контролируют силу тока для предотвращения прожогов или перегрева стали. После завершения каждого этапа шов очищают от шлака и проверяют на отсутствие микротрещин.

Решетчатые опоры линий электропередачи испытывают колоссальные нагрузки от веса проводов, обледенения и порывов штормового ветра. Горячекатаный профиль подходит для таких условий, так как обладает высокой жесткостью на кручение и изгиб.

Замкнутые треугольные секции из уголков создают очень устойчивую пространственную систему, которая распределяет усилия на фундамент. Сталь марки 09Г2С обеспечивает надежность конструкции при резких температурных колебаниях в зимний период. Уголки легко соединяются между собой с помощью болтов через заранее просверленные отверстия, что упрощает сборку башни в полевых условиях.

Поверхность металла для опор ЛЭП обязательно защищают методом горячего цинкования для предотвращения ржавчины. Тонкий слой цинка проникает в поры стали и создает барьер, который служит более 30 лет без дополнительного окрашивания. Горячекатаный металл имеет достаточную толщину для нарезания качественной резьбы или установки мощных анкеров.

Решетчатая структура из уголка хорошо пропускает потоки воздуха, поэтому она имеет низкую парусность по сравнению со сплошными трубчатыми опорами. Это свойство позволяет строить линии связи в открытых степях и горных районах.

Контроль продукции начинают с визуального осмотра поверхности для выявления глубоких трещин, закатов или расслоений металла. На горячекатаном прокате допускают наличие тонкого слоя окалины или небольших вмятин, которые не влияют на общую прочность. Наличие глубоких раковин свидетельствует о нарушении технологии нагрева или охлаждения заготовки на заводе.

С помощью штангенциркуля замеряют ширину обеих полок и толщину металла на расстоянии 500 мм от торца. Фактические размеры должны полностью соответствовать нормам ГОСТа 8509-93 или ГОСТа 8510-86 с учетом разрешенных отклонений.

Особое внимание уделяют прямолинейности профиля, так как сильная кривизна сделает невозможным точную сборку металлоконструкции. Отклонение от прямой линии не должно превышать 0.4% от общей длины отрезка для изделий повышенной точности. Также проверяют величину притупления внешних углов и отсутствие скручивания уголка вокруг своей оси. Все заусенцы на торцах должны быть удалены механическим способом для безопасности при погрузочных работах.

Изделия повышенной точности (класс А) производят на прецизионном оборудовании с более жестким контролем всех геометрических параметров сечения. Допуски на ширину полки и толщину металла здесь минимальны, что важно для высокоточного машиностроения.

Такие уголки используют для изготовления рам станков, элементов авиационной техники и сложных приборов. Идеальная геометрия позволяет выполнять автоматизированную сварку роботами без предварительной ручной подгонки деталей. Поверхность проката класса А проходит более тщательную очистку и калибровку, поэтому на ней почти отсутствуют следы валков. Стоимость высокоточного уголка выше из-за сложности настройки прокатного стана и высокой цены инструмента.

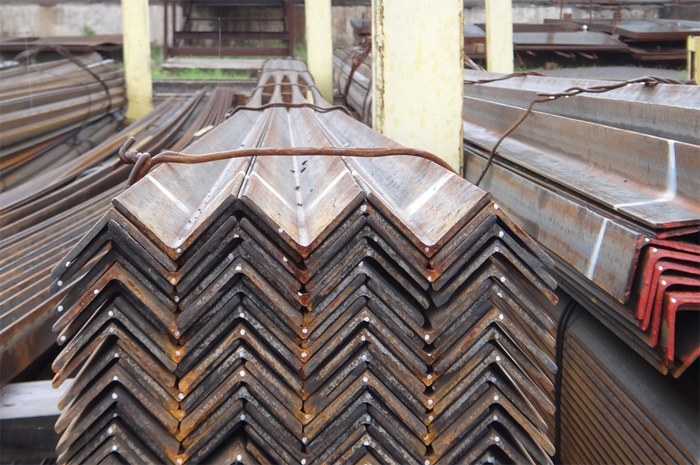

Профиль класса В (обычный) закупают для большинства строительных нужд, где небольшие погрешности в размерах не влияют на общую надежность. Этот прокат используют для монтажа каркасов зданий, заборов, теплиц и вспомогательных конструкций. Допуски по ширине полок здесь шире, но они все равно остаются в рамках государственных стандартов качества. Уголок обычной точности — массовый продукт, поэтому он всегда в наличии на металлобазах в любых объемах.

Стальной профиль при прямом контакте с влажным грунтом подвергается агрессивному воздействию электрохимической коррозии. Для защиты подземных частей конструкций используют многослойные битумные мастики или полимерные ленты.

Перед нанесением изоляции металл очищают от рыхлой ржавчины и окалины с помощью пескоструйного аппарата или металлических щеток. Затем поверхность обезжиривают и покрывают слоем праймера для обеспечения лучшего сцепления мастики со сталью. Такая защита полностью перекрывает доступ кислорода и влаги к металлу, что продлевает срок службы фундамента на 20 лет. Битумный слой должен быть сплошным, без пропусков и воздушных пузырей.

Для ответственных объектов в грунт закладывают только оцинкованные уголки или профили из низколегированной стали с повышенной коррозионной стойкостью. Слой цинка работает как анод и окисляется первым, предотвращая разрушение железной основы даже при повреждении покрытия. Дополнительно применяют бетонную оболочку, которая создает вокруг металла щелочную среду.

Если уголок служит заземлителем, его поверхность оставляют чистой для обеспечения хорошего электрического контакта. Однако места выхода металла из земли на поверхность обязательно обрабатывают антикоррозийным составом.

Нет, стальной уголок не может полноценно заменить двутавровую балку при строительстве длинных межэтажных пролетов под большой нагрузкой. Геометрия двутавра специально рассчитана на сопротивление изгибу в вертикальной плоскости, где его жесткость в десятки раз выше. Уголок обладает гораздо меньшим моментом инерции, поэтому он начнет прогибаться даже под собственным весом на дистанции более 4 м.

Но уголки часто используют для создания составных сечений, когда два профиля сваривают «коробочкой» или в виде тавра. Такое решение позволяет получить легкую и прочную балку для небольших навесов, гаражей или садовых построек.

В качестве вспомогательного элемента уголок незаменим для устройства связей между основными балками перекрытия. Он предотвращает скручивание двутавров и обеспечивает общую устойчивость всего каркаса здания. Эти профили также используют как опоры для укладки листов профнастила или бетонных плит в узких проемах.

Для нарезки толстостенного проката на заводах и крупных складах используют ленточнопильные станки или дисковые пилы по металлу. Ленточная пила обеспечивает идеально ровный торец и высокую точность реза без перегрева кромок стали. Это важно для последующей качественной сварки, так как между деталями отсутствуют зазоры и наплывы металла.

Процесс резки проходит с постоянной подачей охлаждающей жидкости для защиты инструмента от износа. Механический способ позволяет нарезать пачки уголка одновременно, что значительно ускоряет выполнение больших заказов. Погрешность длины при таком методе не превышает 1 мм на 12 м отрезка.

В полевых условиях для демонтажа или быстрой нарезки применяют газокислородную или плазменную резку. Струя раскаленного газа мгновенно прожигает металл любой толщины, но оставляет после себя неровную кромку со слоем шлака. После такой обработки торец уголка требует обязательной шлифовки болгаркой перед началом монтажных работ. Плазморез дает более чистый срез и почти не деформирует заготовку из-за локального нагрева.

Для мелких бытовых задач используют угловые шлифовальные машины с абразивными дисками толщиной 2.5 мм.

Высокая востребованность этого проката обусловлена его низкой себестоимостью. Технология горячей прокатки позволяет перерабатывать огромные объемы стали за короткое время с минимумом потерь.

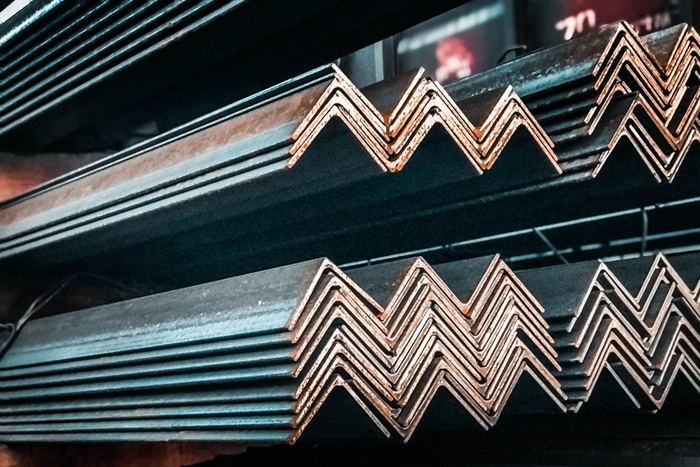

Г-образная форма обеспечивает профилю отличную несущую способность при небольшом удельном весе погонного метра. Это позволяет строителям создавать прочные каркасы с меньшим расходом металла по сравнению с использованием сплошных брусьев или полос. Простота формы упрощает и логистику, так как уголки плотно складываются в пачки и занимают мало места в кузове автомобиля.

Стандартный сортамент и универсальность применения делают этот материал доступным в любом регионе без необходимости индивидуального заказа. Уголок легко поддается всем видам обработки: его можно сверлить, варить и резать обычным инструментом прямо на объекте.

Да, стальной уголок 50×50×5 мм подходит для устройства контуров защитного заземления зданий и сооружений. Его Г-образная форма позволяет легко забивать электроды в грунт на глубину до 3 м с помощью обычного молота или вибромолота. За счет большой площади поверхности уголок обеспечивает отличный электрический контакт с почвой и эффективно отводит токи утечки.

Черный металл обладает хорошей проводимостью, которая достаточна для обеспечения электробезопасности частных домов и промышленных объектов. Обычно три или четыре вертикальных уголка соединяют между собой стальной полосой методом сварки по всему периметру.

Для увеличения срока службы заземляющего устройства в агрессивных почвах используют оцинкованные уголки. Слой цинка предотвращает быстрое разрушение металла от почвенной влаги и блуждающих токов. Если применяют обычный черный прокат, то места сварки обязательно покрывают битумным лаком для защиты от коррозии.
